Что такое ИТП — определение и место в системе теплоснабжения

Индивидуальный тепловой пункт (ИТП) — это комплекс инженерного оборудования, расположенный в обслуживаемом здании и предназначенный для присоединения систем отопления, вентиляции, горячего водоснабжения (ГВС) и технологического теплопотребления к магистральным тепловым сетям. Определение прямо закреплено в СП 124.13330.2012 «Тепловые сети» (актуализированная редакция СНиП 41-02-2003) и в СП 510.1325800.2022 «Тепловые пункты и системы внутреннего теплоснабжения».

Если упростить: котельная или ТЭЦ производят горячую воду с температурным графиком 130/70 °C или 150/70 °C, под давлением 8-16 бар. В таком виде её нельзя пускать в радиаторы и краны квартир — слишком горячо и слишком давление. ИТП понижает параметры до безопасных (95/70 °C для отопления, 60-65 °C для ГВС, давление 4-6 бар) и одновременно решает четыре задачи: преобразует, регулирует, измеряет и защищает.

В цепочке «источник → магистраль → ввод в здание → внутренние системы» ИТП занимает последнее звено перед потребителем. Это граница ответственности между теплоснабжающей организацией (всё до фланца на вводе в ИТП) и собственником здания (всё после ИТП). Именно поэтому корректная работа ИТП напрямую отражается в платёжках за тепло — счётчик стоит здесь же.

Исторически в советской и российской практике различают четыре формата тепловых пунктов:

• ИТП — индивидуальный, обслуживает одно здание
• ЦТП — центральный, обслуживает группу зданий (квартал, микрорайон)
• МТП — местный (термин из старых СНиП, фактически то же, что ИТП)
• БТП — блочный, заводской готовности, как форма поставки ИТП или ЦТП

С 2003 года, после введения СНиП 41-02-2003, новое строительство в РФ ведётся по принципу «один дом — один ИТП». ЦТП в новых районах практически не проектируют — далее в статье разберём, почему именно так.

ИТП, ЦТП и БТП — в чём разница

Три аббревиатуры часто путают, хотя различия принципиальные. Разберём по функциям и форме поставки.

ЦТП — центральный тепловой пункт

ЦТП — это «общий» тепловой пункт для группы зданий. Он стоит отдельным зданием (бетонный павильон 40-150 м²) и обслуживает 5-30 объектов в радиусе 100-500 м. Внутри — крупные пластинчатые или кожухотрубные теплообменники, насосные группы, бак-аккумулятор ГВС, шкаф автоматики и узлы учёта. После ЦТП к каждому зданию идёт четырёхтрубная схема: подача и обратка отопления плюс подача и циркуляция ГВС. Это означает четыре трубы в траншее на каждое здание.

Эпоха ЦТП — 1960-90-е годы. В новых районах от ЦТП отказались по трём причинам: (1) потери тепла в четырёхтрубных сетях достигают 20-25%; (2) при отключении ЦТП без тепла и горячей воды остаётся весь квартал, а не один дом; (3) у каждого здания свой режим потребления, общий регулятор ЦТП не может его учитывать. Тем не менее в Москве, Санкт-Петербурге, Екатеринбурге и других городах до сих пор работают тысячи ЦТП постройки 1970-90-х годов — их постепенно реконструируют либо переводят на роль ЦТП-разделителя с переносом регулирования в ИТП на здании.

ИТП — индивидуальный тепловой пункт

ИТП ставится в самом обслуживаемом здании, обычно в подвале или техподполье, в отдельном помещении площадью 8-30 м² с собственной вентиляцией, дренажным приямком и доступом для обслуживания. К нему подходит двухтрубная сеть от магистрали (подача-обратка), а внутри здания распределение идёт по местным стоякам. ГВС готовится прямо в ИТП пластинчатым теплообменником из холодной воды плюс греющего теплоносителя.

Преимущества ИТП перед схемой «ЦТП плюс четырёхтрубный ввод»: индивидуальный погодный график на каждый дом, отсутствие тепловых потерь между ЦТП и зданием, локализация аварии в пределах одного здания, точный поквартирный или подомовой учёт тепла. По СП 124.13330 ИТП обязателен для всех новых зданий с расчётной нагрузкой более 0,2 МВт.

БТП — блочный тепловой пункт

БТП (он же модульный, он же блочно-модульный) — это способ изготовления и поставки теплового пункта. Завод собирает на единой стальной раме всё оборудование: теплообменники, насосы, обвязку, автоматику, шкаф управления — и тестирует под давлением. Готовый блок весом 800-3500 кг привозят на объект, заносят в техническое помещение и подключают к четырём патрубкам (подача и обратка теплосети, подача холодной воды, выход ГВС в дом).

БТП — это не отдельный класс по функциям. Функционально БТП может быть как ИТП (на одно здание), так и ЦТП (на группу зданий) — отличие только в том, что он собран на заводе, а не монтируется бригадой в подвале на объекте. На рынке РФ блочные ТП производят РИДАН, ЭТРА, ТЕРМ-Сервис, «Энергостройинвест», «Промэнергомаш», ряд других. Импортные БТП (Alfa Laval, Danfoss BloC, Sondex) до 2022 года также были широко представлены, сейчас поставка ограничена.

Сравнительная таблица

На практике в новом строительстве 2010-х и 2020-х годов БТП занял около 70-80% рынка тепловых пунктов: заказчик получает готовое заводское изделие с гарантией от производителя, минимальные сроки ввода и стандартизированный комплект документации. Подробнее о выборе между этими тремя форматами — в обзоре центральный, индивидуальный, блочный — какой тепловой пункт выбрать.

Состав оборудования ИТП — что внутри

Полный комплект современного ИТП многоквартирного дома или общественного здания включает 8 функциональных групп оборудования. Разберём каждую.

1. Теплообменники

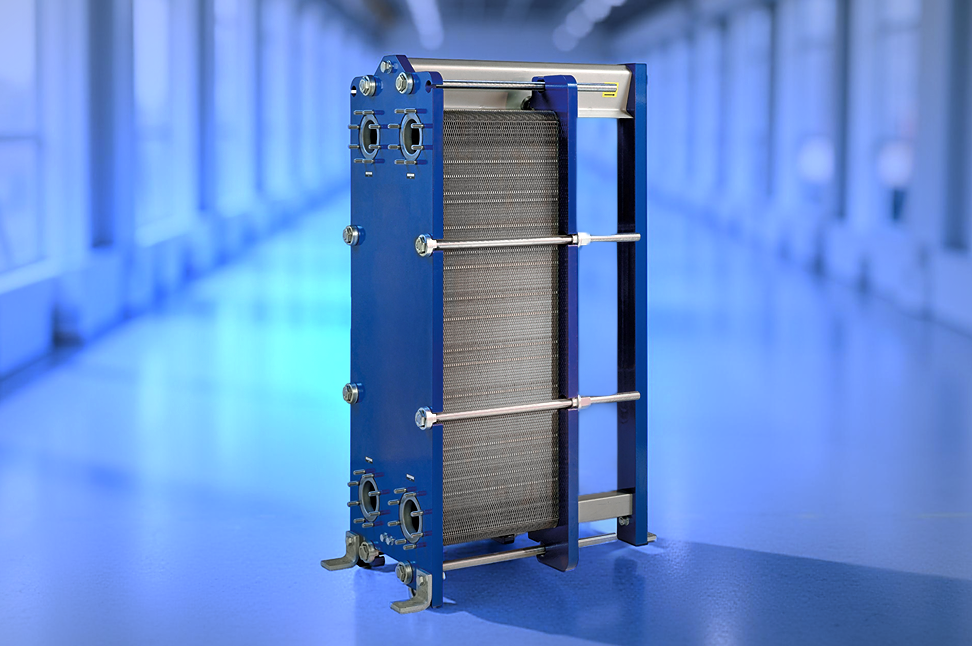

Сердце ИТП — два разборных пластинчатых теплообменника (ПТО): один на отопление, второй на ГВС. Иногда добавляется третий — на приточную вентиляцию. ПТО — это пакет нержавеющих пластин из AISI 316L с EPDM-уплотнениями, стянутый болтами между двумя плитами. Греющий теплоноситель из магистрали идёт по нечётным каналам, нагреваемый (вода отопления или ХВС) — по чётным. КПД современных ПТО — 96-98%.

Производители пластинчатых теплообменников, представленные на рынке РФ: РИДАН (Нижний Новгород), ЭТРА (Санкт-Петербург), «Машимпэкс», «Теплотех-Комплект», Alfa Laval, Sondex, Funke, Kelvion (бывший GEA PHE), APV. Подробный гид по выбору материала пластин — AISI 304 vs 316L. Альтернатива разборному ПТО — паяный или сварной аппарат для жёстких условий и пара, но в типовом ИТП их применяют редко.

2. Циркуляционные насосы

В каждом контуре (отопление, ГВС, рециркуляция ГВС, вентиляция) стоит насос или насосная группа «рабочий плюс резервный с АВР». Типы насосов: «мокрый ротор» (бесшумные, до 30 м³/ч, для небольших ИТП) и «сухой ротор» с фланцевым присоединением (для нагрузок 30-300 м³/ч). Производители — Grundfos, Wilo, DAB, КС, IMP Pumps. Современные насосы оснащены частотным преобразователем, который меняет обороты по сигналу датчика перепада давления или температуры, экономя 20-40% электроэнергии относительно нерегулируемого режима.

3. Регулирующая арматура и приводы

Тут два ключевых элемента. Регулятор перепада давления (РПД) — обеспечивает постоянный располагаемый напор на регулирующих клапанах независимо от перепадов в теплосети. Классика — Danfoss AVP, ASV-PV, AB-PM или их российские аналоги. Регулирующий клапан с электроприводом — открывает/закрывает подачу греющего теплоносителя по команде контроллера. В ГВС-контуре регулятор поддерживает 60-65 °C на выходе, в отопительном — корректирует подачу по погодному графику.

4. Запорно-предохранительная арматура

На каждой ветке ставятся шаровые краны, обратные клапаны, фильтры-грязевики (магнитные и сетчатые), предохранительные клапаны на 6 или 10 бар (срабатывают при гидроударе), воздухоотводчики автоматические. Для крупных ИТП — компенсаторы линейных расширений на участках длиннее 6-8 м.

5. Расширительный бак

Закрытая мембранная ёмкость, компенсирующая температурное расширение воды в контурах отопления. Объём — 6-10% от объёма системы. Производители: Reflex, Flamco, Wester, «Джилекс». Бак гасит броски давления при разогреве и поддерживает требуемое статическое давление в системе.

6. Узел учёта тепла

Обязательный по 261-ФЗ «Об энергосбережении» элемент. Состоит из расходомера (электромагнитный или ультразвуковой), пары термопреобразователей сопротивления Pt500/Pt1000 на подаче и обратке, тепловычислителя с архивом и интерфейсами M-Bus или Modbus. Распространённые тепловычислители: Карат-Компакт, Взлёт ТСРВ, ТЭКОН-19, Multical. Срок поверки большинства приборов — 4 года (расходомер) и 4-6 лет (тепловычислитель), полный комплект меняется через 12 лет эксплуатации.

7. Шкаф автоматики и щит управления

Содержит контроллер с погодной коррекцией, частотные преобразователи насосов, реле, автоматы защиты, источник бесперебойного питания для контроллера и теплосчётчика. Самые массовые контроллеры: Danfoss ECL Comfort 210/310, Siemens RVL/RVK, ТРМ-32 ОВЕН, Карат-Регулятор. Контроллер задаёт температуру отопления по уличной погоде («погодный график» или «отопительная кривая»), управляет ГВС, переключает насосы по расписанию, отправляет аварийные сигналы в диспетчерскую через GSM-модем или Ethernet. Подробнее о настройке — статья ПЗА в ИТП: настройка отопительной кривой Danfoss ECL.

8. Сервисная обвязка

Манометры с трёхходовыми кранами, термометры биметаллические или электронные, штуцеры под датчики на каждом контуре. Это «глаза» оператора — без них диагностировать работу ИТП невозможно. На крупных ИТП дополнительно ставится система удалённого мониторинга — все параметры выводятся в облачный дашборд или СКАДА теплоснабжающей организации.

Режимы работы и схемы присоединения

По способу присоединения внутренней системы здания к тепловой сети ИТП работает в одной из двух базовых схем. От выбора схемы зависит срок службы радиаторов в квартирах, расход воды на подпитку и риски при авариях в сети.

Зависимая схема

Теплоноситель из тепловой сети напрямую попадает в систему отопления здания через элеватор или смесительный насос. Никакого разделения нет — то же давление, тот же химический состав воды циркулирует и в магистрали, и в радиаторах. Преимущества: дешевле в монтаже, простая регулировка, низкие капитальные затраты. Недостатки: вся внутренняя система работает под высоким давлением сети (10-16 бар), любая авария в сети приходит в дом, качество воды диктуется источником, а не потребителем.

Зависимая схема допустима только для зданий до 5 этажей с температурным графиком теплосети 95/70 или 105/70 °C. В Москве, СПб, Екатеринбурге, где графики 130/70 и 150/70 °C — зависимая схема запрещена СП 124.13330 и требованиями местных теплосетей.

Независимая схема

Между сетью и внутренней системой здания стоит пластинчатый теплообменник. Контуры физически разделены: в первичном контуре циркулирует сетевая вода (грязная, с высокой температурой и давлением), во вторичном — собственная вода здания (подготовленная, мягкая, в замкнутом контуре). Преимущества: внутренняя система работает на низком давлении 4-6 бар, не зависит от качества сетевой воды, потери минимальны, авария в сети не приходит в радиаторы. Недостатки: выше капзатраты (плюс теплообменник, плюс насос вторичного контура, плюс расширительный бак, плюс подпиточный узел).

Для зданий выше 5 этажей, общественных и социально значимых объектов (школы, больницы, детсады), а также для всех новых ИТП в Москве и большинстве крупных городов — независимая схема обязательна. На неё постепенно переводят и старые здания при капремонте.

Схема подключения ГВС

Здесь два варианта. Параллельная схема — самая распространённая в современных ИТП. Греющий теплоноситель идёт параллельно в отопление и ГВС, регуляторы независимо управляют каждым контуром. Просто, надёжно, легко рассчитать. Двухступенчатая последовательная схема — теплоноситель сначала идёт в ГВС-теплообменник, потом, охладившись, в отопительный. Применяется в режимах большой одновременной нагрузки ГВС и отопления (общежития, гостиницы), даёт экономию 5-12% по расходу сетевой воды. Сложнее в наладке и требует более точной автоматики.

Выбор схемы фиксируется в технических условиях на присоединение, которые выдаёт теплоснабжающая организация. Самостоятельно изменить схему нельзя — это нарушение режимов сети.

Нормативная база: СП 124.13330, СП 510, СНиП 41-02-2003

Проектирование, монтаж и эксплуатация ИТП регулируется иерархией документов. Основной свод — пять ключевых СП и три ГОСТа.

• СП 124.13330.2012 «Тепловые сети» (актуализация СНиП 41-02-2003) — основной документ по тепловым сетям и тепловым пунктам. Обязателен по Постановлению Правительства РФ № 1521. Регламентирует схемы присоединения, расчётные параметры, требования к компоновке ИТП и помещению
• СП 510.1325800.2022 «Тепловые пункты и системы внутреннего теплоснабжения» — введён в 2023 году, заменил часть положений СП 124 в части собственно ИТП. Регламентирует состав оборудования, помещения, автоматизацию, узлы учёта, теплоизоляцию трубопроводов
• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование» — нормирует расчётные температуры воздуха в помещениях, температурные графики, требования к радиаторам и контурам отопления
• СП 30.13330.2020 «Внутренний водопровод и канализация» — норма расхода ГВС (105 л/сут на человека при 60 °C для квартир), требования к качеству воды на ГВС, схемы подачи и циркуляции
• СП 41-101-95 «Проектирование тепловых пунктов» — старый, но всё ещё применяемый методический документ с типовыми схемами и расчётами
• СанПиН 2.1.3684-21 — обязательная температура ГВС в точке водоразбора 60-75 °C по требованиям профилактики легионеллёза
• ГОСТ Р 51232-98 — требования к питьевой воде, на которой готовится ГВС
• ПТЭ ТЭ (Приказ Минэнерго № 115 от 2003 г.) — правила технической эксплуатации тепловых энергоустановок. Это документ для эксплуатации, обязательный для всех собственников ИТП
• Федеральный закон № 261-ФЗ «Об энергосбережении» — обязывает иметь приборы учёта тепла на каждом ИТП

В Москве дополнительно действуют МГСН 2.01-99 «Энергосбережение в зданиях», в Санкт-Петербурге — региональные технические условия СПбГУП «ТЭК СПб». Для подключения к МОЭК или Россетям нужно отдельно получать технические условия и проходить экспертизу проекта в Мосгосэкспертизе.

Этапы и подводные камни проектирования ИТП в МКД подробно разобраны в материале проектирование ИТП для МКД: этапы по СП 124.

Расчёт мощности и подбор оборудования

Подбор ИТП начинается с определения тепловой нагрузки. Нагрузка складывается из трёх составляющих, нормируемых по СП 60.13330 и СП 30.13330.

Отопительная нагрузка

Считается от расчётных теплопотерь здания при температуре наиболее холодной пятидневки. Для Москвы (-26 °C по СП 131.13330) типовая удельная нагрузка нового МКД — 60-90 Вт/м² отапливаемой площади. Для дома 5000 м² это даёт 300-450 кВт. Точный расчёт делается по формуле Q_от = q × V × (t_в − t_н), где q — удельная отопительная характеристика здания (Вт/м³·°C), V — объём, t_в и t_н — внутренняя и наружная температура.

Нагрузка ГВС

Средняя — по норме 105 л/сут на человека при подогреве с 5 °C до 60 °C. Это даёт ~6,7 кВт·ч/сут на жильца или 280 Вт усреднённо. Максимальный часовой расход в 3-5 раз выше среднего из-за неравномерности (пик утром и вечером). Для здания 100 квартир на 250 жильцов — средняя нагрузка 70 кВт, максимальная 280-350 кВт.

Вентиляционная нагрузка

Применяется, если в здании есть приточная установка с водяным калорифером. Норматив — ~30 м³/ч на жильца. Тепло на нагрев приточного воздуха с −26 до +18 °C для 100-квартирного дома — 80-120 кВт.

Суммарная нагрузка

По этим цифрам подбираются теплообменники, насосы и регулирующая арматура. Теплообменник на ГВС считают по максимальной часовой нагрузке (а не средней), теплообменник отопления — по расчётной зимней нагрузке. Запас по мощности — 10-15%, не больше: завышение приводит к работе оборудования в «зоне минимального хода» клапана, что снижает точность регулирования.

На стадии рабочей документации проектировщик готовит таблицу спецификации с подбором каждого аппарата по программе расчёта производителя (CAS200 Alfa Laval, Reverse Engineering РИДАН, FlexSelect Funke, и т.п.). На выходе — конкретные модели и количество пластин в каждом теплообменнике, рабочие точки насосов, диаметры арматуры, типы регуляторов.

Как выбрать ИТП — практический алгоритм

Если вы заказчик нового строительства или реконструкции — последовательность действий следующая.

Шаг 1. Получите технические условия

В ТУ от теплоснабжающей организации указаны: температурный график (95/70, 105/70, 130/70 или 150/70 °C), располагаемый напор на вводе (метров), договорная нагрузка по отоплению, ГВС и вентиляции, требуемая схема (зависимая или независимая), точка присоединения. Без ТУ проектировать ИТП нельзя.

Шаг 2. Определите тип поставки — БТП или сборка на объекте

БТП выгоднее по сроку (1-3 дня на монтаж против 1-2 месяцев), стандартизированному комплекту и заводской гарантии. Сборка на объекте имеет смысл, если: помещение ИТП имеет нестандартную геометрию (узкое и длинное, с колоннами), нет возможности занести готовый блок, бюджет жёстко лимитирован и доступны проверенные местные подрядчики. Для типовых задач ЖК и общественных зданий БТП — практически безальтернативный вариант.

Шаг 3. Выберите производителя

На рынке РФ 2024-2026 годов основные производители блочных ТП:

• РИДАН (Нижний Новгород) — крупнейший российский производитель пластинчатых теплообменников и БТП, бывший партнёр Danfoss. Полная линейка от 50 кВт до 25 МВт
• ЭТРА (Санкт-Петербург) — паяные и разборные ПТО, БТП до 10 МВт, специализация на ГВС и пищпрома
• «Терм-Сервис», «Энергостройинвест», «Промэнергомаш» — БТП на компонентах РИДАН, ЭТРА, Grundfos, Danfoss с собственной обвязкой
• «ТеплоПроект» — типовые БТП для МКД до 3 МВт, сильны в логистике по регионам
• Alfa Laval — премиум-сегмент, ПТО и аппараты CompaBloc; поставки через дилеров, сроки выросли с 2022 года
• Funke, Kelvion (бывший GEA), Sondex — европейские бренды ПТО, сейчас поставляются через серый импорт или Турцию, сроки 16-24 недели
• APV — теплообменники для пищевой и химической промышленности, в ИТП почти не применяются

Соотношение цены и качества для типовых задач ИТП МКД оптимально у РИДАН и ЭТРА: гарантия 24 месяца, поставка 4-8 недель, склад запчастей в РФ, обучение наладчиков. Импортные бренды выигрывают в специальных задачах (ГВС с высокой температурой, агрессивные среды), но платить премиум 60-100% к цене РИДАН экономически оправдано далеко не всегда.

Шаг 4. Согласуйте проект

Проект ИТП проходит две инстанции: теплоснабжающая организация (проверка соответствия ТУ) и государственная или негосударственная экспертиза проектной документации. Этап занимает 30-60 рабочих дней. Без согласованного проекта ввести ИТП в эксплуатацию нельзя.

Шаг 5. Монтаж и пусконаладка

Для БТП — занос блока, подключение фланцев, обвязка с местной сетью, заполнение системы и опрессовка на 1,25 рабочего давления, наладка автоматики и узла учёта. Пусконаладка — 5-15 рабочих дней с участием инженеров производителя. По окончании — акт ввода и постановка узла учёта на коммерческий учёт в теплосети.

Эксплуатация: типовые операции и сроки

ИТП — не «поставил и забыл». Регламент технического обслуживания диктуется ПТЭ ТЭ (Приказ Минэнерго № 115) и инструкциями производителя оборудования.

Самые частые проблемы в эксплуатации — рост перепада давления на пластинчатом теплообменнике из-за отложений (в ГВС-аппарате накипь из жёсткой воды; в отопительном — шламы и оксиды железа), кавитация и шум в насосах при разрегулировке РПД, ложные срабатывания предохранительных клапанов при перепадах в сети. Все эти ситуации решаются регулярной диагностикой и плановым ТО.

Если вы планируете капитальный ремонт ИТП, отслужившего 15-25 лет, — чек-лист по объёму работ собран в материале реконструкция старого ИТП: чек-лист модернизации.

Типичные ошибки проектирования и монтажа

За 20+ лет практики работы с ИТП мы видели одни и те же ошибки, повторяющиеся независимо от региона и проектной организации.

• Завышение мощности теплообменника «на всякий случай» в 1,3-1,5 раза. На большом запасе клапан работает в начальной зоне с малым ходом, регулирование теряет точность, в комнатах появляются перетопы или недотопы. Правильный запас — 10-15%, не больше
• Один теплообменник на отопление и ГВС через переключающий клапан — кажется экономной идеей, но даёт нестабильную работу ГВС и невозможность одновременной подачи в часы пик. По СП 510 — недопустимо
• Отсутствие фильтра перед теплообменником ГВС со стороны холодной воды — за 2-3 года пластины забиваются механическими взвесями, перепад давления растёт, ГВС «не успевает»
• Неправильная установка датчика температуры ГВС — слишком далеко от теплообменника или после крана сети — даёт инерцию регулирования 30-90 секунд и «пилу» температуры на смесителях у потребителей
• Отсутствие регулятора перепада давления (РПД) — клапан с электроприводом работает в нестабильных условиях, износ привода в 2-3 раза быстрее. РПД обязателен в любой схеме с переменным расходом
• Отсутствие или некорректная балансировка циркуляции ГВС — в дальних стояках вода не возвращается, потребители ждут горячей воды по 30-60 секунд, перерасход и риск легионеллы
• Использование AISI 304 в теплообменниках ГВС — в городской воде с хлором питтинговая коррозия за 3-5 лет приводит к протечкам пластин. Для ГВС — только AISI 316L или титан
• Отказ от частотных приводов на насосах — экономия 30-50 тыс. ₽ при покупке оборачивается 20-40% перерасходом электроэнергии в течение всего срока службы
• Игнорирование подвода тёплой воды на циркуляцию ГВС — без подмеса в верхних этажах вода летом стоит ниже 50 °C, что нарушает СанПиН 2.1.3684-21 и создаёт риск легионеллёза
• Размещение ИТП в помещении без вентиляции — летом температура в комнате доходит до 35-40 °C, автоматика начинает уходить в защиту, насосы перегреваются. Норма по СП 510 — не выше 28 °C

Большая часть этих ошибок устраняется на стадии экспертизы проекта или при пусконаладке, но дешевле — изначально работать с квалифицированным проектировщиком и проверенным поставщиком БТП.

Экономика: цены, окупаемость, эксплуатационные затраты

Чтобы заказчик понимал порядок цифр, приведём усреднённые цены БТП и ИТП на конец 2026 года, в рублях с НДС.

Цены ориентировочные, фактическая стоимость зависит от выбранных компонентов (Grundfos vs КС, РИДАН vs Alfa Laval), сложности обвязки, требований к резервированию и системе автоматизации. Для бюджетной оценки на ранних стадиях работает простое правило: ~2 500-3 500 ₽ за 1 кВт установленной мощности БТП для типовых задач отопления и ГВС многоквартирного дома.

Эксплуатационные затраты складываются из: электроэнергии (насосы) — 0,8-1,5% от стоимости поставленного тепла, расходных материалов (фильтры, прокладки) — 30-80 тыс. ₽ в год, обслуживания специализированной организацией — 60-180 тыс. ₽ в год для типового ИТП МКД, поверки и калибровки — 25-50 тыс. ₽ в год. Итого — 150-400 тыс. ₽ в год на ИТП мощностью 1-2 МВт.

Окупаемость ИТП относительно «бывшей» схемы с ЦТП — за счёт снижения потерь в сетях и точного регулирования по погоде — обычно 5-8 лет. Окупаемость инвестиций в автоматику и частотные приводы — 2-4 года за счёт экономии электроэнергии и тепла.

Когда БТП — однозначно лучший выбор

Чтобы сэкономить вам время на сравнении вариантов, кратко: блочный тепловой пункт почти всегда выигрывает у сборки на объекте в следующих сценариях:

• Новое строительство, где есть стандартное помещение под ИТП и нет геометрических ограничений
• Серийные проекты — типовая школа, ЖК с одинаковыми секциями, сетевой ритейл
• Объекты с жёстким графиком сдачи — БТП готов к работе через 3-5 дней после монтажа
• Объекты с дефицитом квалифицированных монтажников на местах — заводская сборка снимает 90% рисков
• Объекты, где гарантия от единого поставщика важнее, чем гибкость подбора компонентов
• Реконструкция с заменой ИТП «один в один» — особенно если есть ограничение по простою отопления

На стороне сборки на объекте остаются проекты с уникальной геометрией помещения, нестандартными требованиями к компоновке, ограничениями по логистике (нет возможности занести готовый блок), а также объекты, где заказчик хочет смешать компоненты разных производителей (например, теплообменники РИДАН плюс насосы Grundfos плюс автоматика Danfoss). Подбор готовых решений из нашего каталога — в разделе тепловые пункты ИТП, ЦТП, БТП и в каталоге блочные теплообменники.

Связанные системы: бойлеры, теплоаккумуляторы, насосные станции

ИТП редко работает в одиночку — он входит в более широкую инженерную систему здания. В крупных объектах рядом с ИТП могут находиться:

• Бойлеры-аккумуляторы ГВС объёмом 1-10 м³ — сглаживают пиковые часовые нагрузки, позволяют поставить меньший теплообменник ГВС, дают «горячий резерв» при кратковременном отключении сети
• Узел подмеса для тёплого пола — снижает температуру с 90 до 35-45 °C для контуров напольного отопления через смесительный клапан и циркуляционный насос
• Группа защиты системы отопления — манометры, предохранительный клапан 3 бара, автоматический воздухоотводчик в одной сборке
• Насосная станция повышения давления (НСПД) — для зданий выше 16 этажей, где статического давления городской воды не хватает на верхние квартиры
• Узел подпитки закрытой системы отопления — клапан плюс счётчик плюс обратный клапан, поддерживает статическое давление
• Система контроля протечек — датчики уровня в приямке, отсекающие клапаны на вводе ХВС, сигнализация в диспетчерскую

На крупных объектах состав инженерных систем ещё шире — добавляются котельные на резерве (если объект значимый), узлы повышения качества теплоносителя (магнитные обработчики, дозаторы реагентов), системы мониторинга качества воды. Все эти решения проектируются вместе с ИТП в одном комплексе.

Частые вопросы по ИТП

Выводы и следующий шаг

ИТП — основа современной системы теплоснабжения здания. От его проектирования и подбора оборудования напрямую зависят комфорт в квартирах, расход энергии, надёжность отопления и платежи. Главные правила: использовать независимую схему присоединения для зданий выше 5 этажей, ставить отдельные теплообменники на отопление и ГВС, выбирать пластины из AISI 316L для контура ГВС, применять погодное регулирование с частотными приводами насосов, не экономить на узле учёта и автоматике.

Между сборкой на объекте и блочным ТП заводской готовности — почти всегда выигрывает БТП: быстрее, дешевле в монтаже, надёжнее по комплектности. Из российских производителей блочных ТП и пластинчатых теплообменников по соотношению цена/качество в 2026 году ведут РИДАН и ЭТРА; из импортных в нишевых задачах остаются Alfa Laval, Funke, Sondex, Kelvion с увеличенными сроками поставки.

Эксплуатация ИТП — это не «поставил и забыл», а регламентное обслуживание по ПТЭ ТЭ с ежесменным контролем, сезонной промывкой, ежегодной опрессовкой и плановой заменой расходных деталей раз в 5-12 лет. При правильной эксплуатации ИТП служит 20-25 лет, после чего проходит полную реконструкцию.
