Кожухотрубный охладитель: большой FAQ — 50 вопросов и ответов с примерами

Собрали ответы на 50 самых частых вопросов: от принципа работы и маркировок ХНГ/ХНВ/ХКГ/ХКВ до материалов, гидравлики, промывок, диагностики и документов. Есть поиск по FAQ и быстрые ссылки.

Видео: Кожухотрубный охладитель: большой FAQ

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Не нашли точного ответа?

Опишите задачу — инженер подскажет исполнение, материалы и расчёт.

Отправить параметры инженеру Перейти в каталог

Работаем по РФ и Казахстану. Быстрый подбор и ТКП.

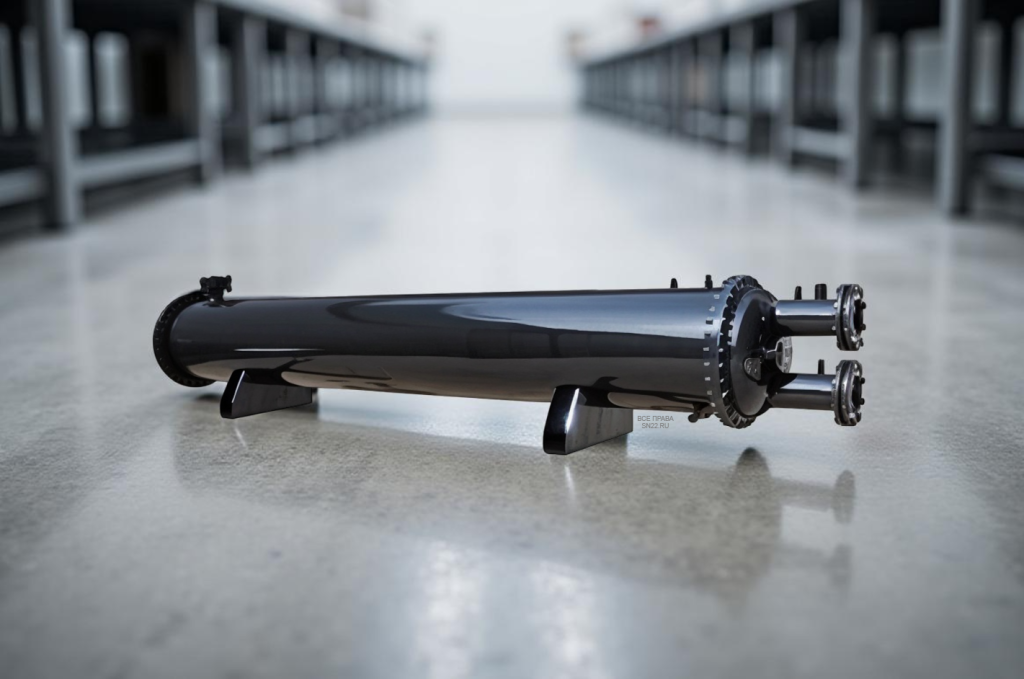

кожухотрубный охладитель — Горизонтальное исполнение — удобный сервис и монтаж.

Энергоэффективность и экономика испарителей — Вертикальное исполнение — экономия площади и естественный дренаж.

Содержание (блоки вопросов):

Базовые вопросы (1–10)
Маркировки и выбор (11–20)
Материалы и коррозия (21–30)
Гидравлика/расчёт (31–40)
Монтаж/эксплуатация/документы (41–50)

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

Большой FAQ — 50 вопросов

Поиск по FAQ

Отправить вопрос инженеру

Подсказка: ищите по словам «морская вода», «масло», «байпас», «испытания», «паспорт» и др.

1) Что такое кожухотрубный охладитель и чем он отличается от конденсатора?

Охладитель снимает тепло с потока без фазового перехода, конденсатор — с конденсацией паров. Конструктивно схожи, но расчёт режимов и КИП отличаются.

2) В каких отраслях чаще применяют?

Энергетика (ТЭЦ, котельные), нефтегаз/химия, компрессорные, ГПА, металлургия, пищепром, водоподготовка и др.

3) Когда выбирать кожухотрубный, а не пластинчатый?

Высокие давления/температуры, загрязнённые среды, необходимость «жёстких» материалов (CuNi, Ti), нестандартные схемы — в этих случаях S&T надёжен.

4) Горизонтальный или вертикальный?

Горизонтальный — удобный сервис; вертикальный — экономит площадь и даёт естественный дренаж. Выбор — по компоновке и средам.

5) Что означает «U·A»?

U — общий коэффициент теплопередачи; A — площадь. Их произведение определяет тепловую способность аппарата.

6) Что такое LMTD и когда его использовать?

Логарифмическая средняя разность температур для расчёта теплопередачи при заданных T вход/выход.

7) Что такое NTU–ε?

Метод эффективности/числа единиц переноса для оценок при неизвестных выходных температурах и сравнении схем.

8) Что важнее — расход или ΔT?

Оба параметра влияют на Q. При дефиците ресурса (вода/эл-энергия) оптимизируют ΔT, U·A и режимы насосов.

9) Какие скорости в трубах считать нормальными?

Вода: 1.2–1.8 м/с; морская/рассол: 1.5–2.0 м/с; масла: 0.6–1.2 м/с (ориентиры).

10) Что такое fouling и как его учитывать?

Отложения/обрастание, растит термосопротивление. Учитывают R_f и вводят регламент промывок по триггерам Δp/U·A.

11) Чем ХНГ отличается от ХНВ?

Оба с неподвижными решётками; «Г» — горизонт, «В» — вертикаль. Выбор — по компоновке/дренажам.

12) Что даёт компенсатор (ХКГ/ХКВ)?

Компенсирует терморасширения кожуха/пучка при ΔT; повышает ресурс при переменных режимах.

13) Плавающая головка (ХПГ/ХПВ) — когда нужна?

При больших ΔT/удлинениях и для облегчения чистки/замены пучка без вскрытия корпуса.

14) Как выбрать число ходов по трубам?

Компромисс между скоростью/самоочисткой и потерями давления. На масле чаще больше ходов при контроле Δp.

15) Что учитывать при выборе решётки/перегородок на кожухе?

Скорости снаружи труб, байпасные потоки, вибрацию и промывопригодность.

16) Какой диаметр труб распространён?

16×1; 19×1.5; 25×2 мм и др. Выбор — по среде, скоростям, прочности и раскладке.

17) Можно ли совместить «грязную» и «чистую» среды?

Да, «грязную» — в трубах (проще чистка/замена труб), «чистую» — по кожуху либо наоборот по проекту.

18) Как заранее учесть сервис?

Доступ к крышкам, вывод дренажей/воздухоотводов, место для съемных панелей/крана.

19) Как понять, что нужен байпас?

Холодные пуски (масла), большие перепады нагрузок, риск кавитации/гидроударов — ставят байпас/термобайпас.

20) Когда вертикаль предпочтительнее?

Дренаж/конденсат, ограниченная площадь, естественное удаление воздуха/конденсата.

21) Когда достаточно углеродистой стали?

Чистая техвода/конденсат при умеренных T и контролируемой химии.

22) 304 vs 316L — что выбрать?

316L лучше держит хлориды/питтинг; 304 — экономичнее при низких Cl⁻.

23) Когда брать CuNi 90/10?

Морская вода/рассол при контроле скоростей (1.5–2.0 м/с) и регламенте антифоулинга.

24) Когда неизбежен титан?

Высокие Cl⁻ и температуры, либо жёсткие требования по стойкости/ресурсу.

25) Можно ли смешивать материалы?

Да, но избегайте гальванических пар и обеспечьте изоляцию/заземление.

26) Какая прокладка предпочтительна?

Нефтехимия — графит/спец.прокладки; вода — EPDM/NBR по температуре/химии.

27) Как влияет качество воды?

Жёсткость/Cl⁻/биообрастание задают материал труб и скорости. Фильтрация обязательна.

28) Что с коррозией под отложениями?

Опасна при периодических простоях; важны промывки и скорости для самоочистки.

29) Можно ли фосфатировать/цинковать корпус?

Допустимо по проекту; важно не нарушить тепловой режим и защиту сварных швов.

30) Теплоизоляция — всегда ли нужна?

Да, если есть потери/обмерзание/ожоги; материал и толщину — по ТЭО/проекту.

31) Как быстро оценить площадь A?

Через LMTD с поправкой F: A = Q/(U·F·LMTD). U — с учётом R_f.

32) Как понять, что скорости «правильные»?

Сверьте с ориентиром по средам и проверяйте Δp/вибрацию; при загрязнениях — выше скорость.

33) Как считать Δp?

Дарси—Вейсбах: линейные + местные потери; для разных ходов уточняют ζ и длину пути.

34) Как оценить насосную мощность?

P ≈ Q·Δp/η. Для OPEX — добавьте тарифы и часы работы.

35) NTU–ε и противоток/прямоток?

Противоток эффективнее (ε выше при том же NTU), прямоток — проще по компоновке.

36) Как учитывать переменные режимы?

Рассматривают несколько «критических» точек (пуск/зима/лето), проверяют U·A и Δp.

37) Что с кавитацией насосов?

Контроль NPSH, плавные пуски, байпас/регулирование по частоте.

38) Как фиксировать паспортные точки?

Δp, расходы, T вход/выход по обоим контурам; журнал — основа диагностики.

39) Какой запас по U·A закладывать?

5–15% по задаче/рискам fouling и стабильности режимов.

40) Можно ли «перекрутить» U·A?

Да, тогда вырастет Δp/стоимость. Ищите экономический минимум CAPEX+OPEX.

41) Какие КИП нужны обязательно?

T вход/выход ×2, Δp ×2, расходы ×2 (или один общий с переключением), воздухоотводы/дренажи в верх/нижних точках.

42) Как избежать завоздушивания?

Вертикальные участки с воздухоотводами, уклоны, заполнение снизу вверх, плавный пуск.

43) Какой регламент промывок?

По триггерам: Δp +30–50% или падение U·A на 10–15%. Химия — по материалам и воде.

44) Что делать при «нет охлаждения»?

Проверить направления потоков, расход/задросселирование, завоздушивание, загрязнение.

45) Течи по фланцам после пуска — почему?

Холодный пуск/перетяг, старая прокладка; нужна протяжка по диагонали с моментом и проверка плоскостности.

46) Что включает приёмка (FAT/SAT)?

Паспорт/протоколы/НК, гидро/герметичность, маркировка, комплектность; на площадке — обвязка и повторные проверки.

47) Какие документы выдаёт завод?

Паспорт, РЭ, протоколы испытаний, сертификаты материалов, GA-чертеж/спецификация, табличка/маркировка.

48) Как подготовить консервацию на хранение?

Сушка/ингибитор, заглушки, защита от влаги/пыли, правила строповки.

49) Можно ли переносить/разворачивать штуцера?

Только по согласованным чертежам; нарушение приведёт к проблемам с сервисом/гарантией.

50) Где получить помощь по подбору?

Здесь: отправьте параметры через форму — рассчитаем и предложим исполнение/материалы.
