Конденсатор чиллера

Конденсатор чиллера — ключевой теплообменник, где горячий газ хладагента превращается в жидкость и отдаёт тепло воздуху или воде. От грамотного подбора типа, площади и материалов зависят эффективность и ресурс всей холодильной системы.

Видео: Конденсатор чиллера

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт и подбор конденсатора под ваши условия?

Подберём воздушный/водяной, рассчитаем тепловую нагрузку и подход (approach), подготовим смету за 2 часа.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Типы конденсаторов
Принцип работы цикла
Быстрый тепловой расчёт
Подбор по климату и нагрузке
Как выбрать: воздух vs вода
Управление вентиляторами/насосами
Материалы и среды
Эксплуатация и обслуживание
Приёмка и контроль качества
FAQ

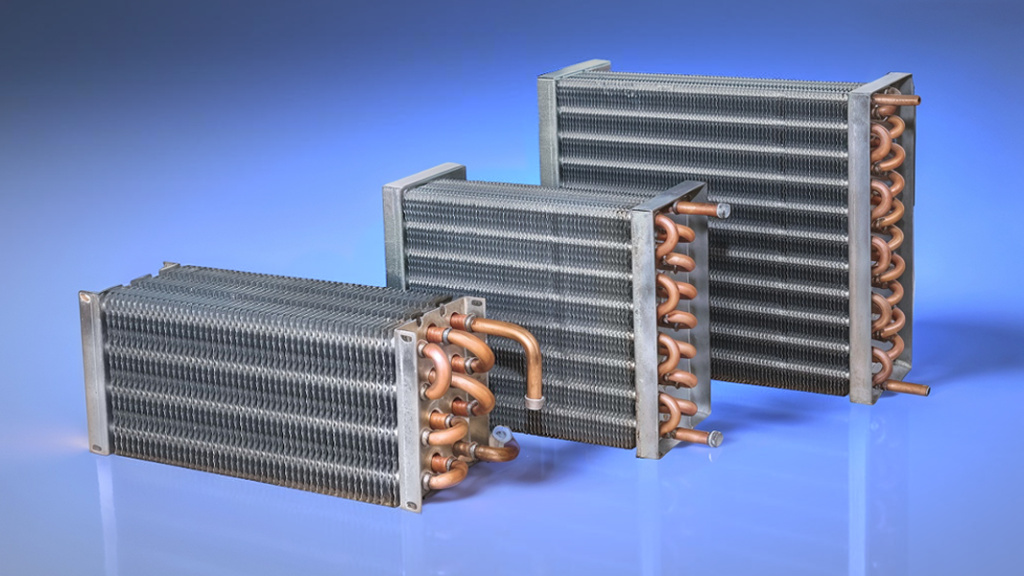

Конденсатор чиллера — Воздушные конденсаторы отводят тепло за счёт обдува оребрённых поверхностей вентиляторами.

Типы конденсаторов

Воздушные — тепло отводится в атмосферу потоком воздуха через оребрённые трубки или микроканальные секции.
Водяные — тепло уносится водой, чаще в кожухотрубном аппарате; в стоечно-циркуляционных системах отвод идёт на градирню.

Оребрённые vs микроканальные

Оребрённые (Cu/Al) — ремонтопригодны, терпимы к загрязнению, широкий диапазон исполнений и шагов оребрения.
Микроканальные (Al) — высокая удельная мощность и меньшая заправка хладагента, но выше требования к чистоте и ремонту.

Практика: при пыльных условиях (мучные/цементные цеха) безопаснее оребрённые секции с увеличенным шагом ребра.

Принцип работы

После компрессора хладагент поступает в конденсатор в виде перегретого газа высокого давления.
Через стенки труб/каналов тепло переходит воздуху или воде — газ охлаждается до температуры насыщения и конденсируется.
Жидкий хладагент уходит к дросселирующему устройству и далее в испаритель, поддерживая замкнутый цикл.

Для стабильности важны подпор по воздуху/воде, корректная обвязка по маслу и отсутствие неконденсируемых газов.

Быстрый тепловой расчёт

Укрупнённо тепловую нагрузку можно оценить по:

Q = m × c × ΔT

где m — массовый расход (кг/с), c — удельная теплоёмкость (кДж/кг·К), ΔT — разность температур (К).

Пример: m = 0,05 кг/с, c = 1,97 кДж/кг·К, ΔT = 25 К ⇒ Q ≈ 2,46 кВт.

Мини-формулы под руку

T_cond ≈ T_amb + Approach (воздушный), где типичный Approach 8–12 К.
T_cond ≈ T_wb + Approach (водяной через градирню), подход 3–6 К к температуре мокрого термометра.

Микропример: при T_amb=32°C и Approach=10 К целевая T_cond ≈ 42°C.

Подбор по климату и нагрузке

Исходные данные	Диапазон/ориентир	Рекомендация	Пример из практики	Лайфхак
Наружная температура/влажность	Лето +28…+40°C	Задавайте пик по 1%-ной обеспеченности	При +38°C закладываем Approach 10–12 К	Используйте ночное free-cooling для снижения T_cond
Тепловая нагрузка конденсации	Q_cond = Q_evap + W_comp	Берите запас 10–15% на загрязнение	Испаритель 300 кВт + компрессор 60 кВт ⇒ конденсатор ≥ 360–400 кВт	Проверьте токи вентиляторов/насосов на пике
Ограничения по шуму	≤ 60–75 дБА	Выбирайте EC-вентиляторы + ночной режим	Крыша БЦ — ночной лимит 65 дБА	Ставьте шумозащитные экраны по «глухим» сторонам
Вода (для водяных)	Скорость в трубах 1,2–2,0 м/с	Следите за ΔP и кавитацией	ΔT воды 5–8 К на ступень	Фильтры-грязевики перед аппаратом обязательны

Как выбрать: воздух vs вода

Критерий	Воздушный конденсатор	Водяной конденсатор	Комментарий/пример
CAPEX	Ниже (без градирни/насосов)	Выше (кожухотрубный + насосы + градирня)	Проект «кровля ТЦ»: выбран воздушный из-за экономики
OPEX	Вентиляторы, зависимость от погоды	Насосы/вентиляторы градирни, химводоподготовка	Вода окупается при жарком климате и круглогодичной нагрузке
Эффективность в жару	Падает при высоком T_amb	Стабильнее (низкий T_wb)	Юг РФ: снижение T_cond на 6–10 К с градирней
Шум	Выше из-за вентиляторов	Ниже (в помещении), но шум насосов/градирни	Для жилой застройки критичен ночной режим
Сервис	Мойка ребра/фильтров	Промывка кожухотрубного, контроль накипи	Считайте доступность и простои

Управление вентиляторами/насосами

Воздушные

EC-вентиляторы/частотники — плавная модуляция по T_cond.
Ступенчатое включение — минимум 3 ступени для крупных секций.
Антиобледенение: датчик наружной температуры + ограничение оборотов.

Совет: держите T_cond как можно ниже, но без «охоты» — оптимизируйте PID.

Водяные

Постоянная ΔT воды 5–8 К — через частотное управление насосом.
Контроль качества воды: pH 7–8,5; солесодержание по регламенту.
Градирня: поддерживайте подход 3–6 К к T_wb.

Материалы и среды

Узел	Бюджет	Коррозионно-стойкий	Особые среды	Примечание/лайфхак
Трубки (водяной)	Сталь 20	AISI 304/316L	Титан/дуплекс (морская/солёная вода)	Скорость 1,5–2,0 м/с снижает отложения
Кожух (водяной)	09Г2С	AISI 304	AISI 316L	Катодная защита в морской воде
Прокладки	Паронит	EPDM/NBR	PTFE/Viton (FKM)	Проверяйте совместимость с ингибиторами
Воздушные секции	Cu/Al оребрение	Al микроканал	Антикор-покрытия, морской климат	Увеличенный шаг ребра — для пыли/пуха

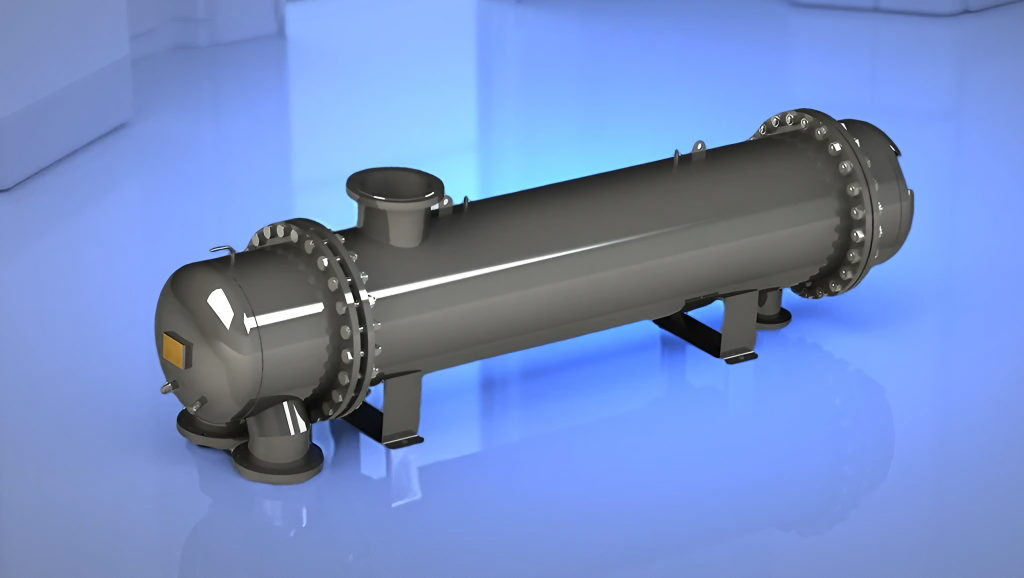

Водяной конденсатор — кожухотрубный теплообменник — Водяной конденсатор: тепло уносится в контур градирни/ГВС через кожухотрубный аппарат.

Эксплуатация и обслуживание

Контроль

Температуры вход/выход, давление конденсации, переохлаждение жидкости.
Перепад по воздуху/воде, потребление вентиляторов/насосов.
Фактическая мощность vs расчёт; тренды загрязнения.

Обслуживание

Мойка оребрения, очистка фильтров, контроль вибраций/шумов.
Для водяных — хим/мехпромывка, контроль коррозии, ингибиторы.
Проверка герметичности, удаление неконденсируемых газов.

Приёмка и контроль качества

Проверка	Норма/диапазон	Что делаем	Пример
T_cond при номинале	Approach в паспорте ±2 К	Сверяем по датчикам и погоде	При +30°C и A=10 К ждём ~40°C
ΔP воздуха/воды	В пределах проекта	Сравниваем с расчётом	ΔP воды 40–70 кПа — ок
Электропотребление	±10% от расчёта	Проверка токов и оборотов	EC-вентиляторы в ночи ≤50%
Вибрации/шум	В пределах СанПиН/паспорта	Снимаем точки на корпусе	Ночью ≤65 дБА на границе

Подсказка: фиксируйте паспортный «чистый» режим сразу после запуска — будет эталоном для оценки загрязнения через 6–12 месяцев.

FAQ

Какой подход (approach) закладывать при подборе?

Для воздушных 8–12 К к температуре наружного воздуха; для водяных 3–6 К к температуре воды/мокрого термометра. В жару берите верхнюю границу.

Когда выбирать водяной конденсатор вместо воздушного?

При высоких наружных температурах, дефиците места/шума на крыше и наличии градирни — обеспечит более низкую T_cond и лучший COP.

Какие данные прислать для расчёта?

Тип хладагента, Q нагрузки, t/p после компрессора, целевая T конденсации/переохлаждения, климат/вода, ограничения по габаритам и шуму.

Как часто мыть оребрение воздушного конденсатора?

Минимум 2 раза в год; при пухе/пыли — чаще. Признаки: рост T_cond на 3–5 К и токов вентиляторов.

Как понять, что в системе есть неконденсируемые газы?

Давление при низких температурах выше ожидаемого, повышенная T_cond при чистом теплообменнике. Решение — эвакуация, вакуумирование.

Какой перепад температур воды брать для водяного конденсатора?

Обычно 5–8 К. Меньший ΔT требует большего расхода (рост OPEX), больший — увеличивает площадь аппарата (рост CAPEX).

Как защитить микроканальные секции от коррозии?

Антикор-покрытие, отступ от морского аэрозоля, регулярная мойка пресной водой, искро-защита при сварочных работах рядом.

Что делать при обмерзании в межсезонье?

Ограничить минимальные обороты, включать антиобледенение по датчику, ставить байпас потока воздуха/жалюзи.

Нужны ли фильтры на водяном конденсаторе?

Да, сетчатые грязевики перед аппаратом обязательны; контроль перепада — индикатор загрязнения.

Какие материалы выбрать для морской воды?

Титановые трубки/дуплекс, прокладки PTFE/Viton, катодная защита; скорость в трубах 1,5–2,0 м/с для самоочистки.

Нужен расчёт и смета под ваши условия?

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.

Подобрать в каталоге

Пластинчатые разборные Смотреть каталог → Паяные пластинчатые Смотреть каталог → Кожухотрубные Смотреть каталог →
