Кожухотрубный холодильник

Кожухотрубный холодильник — промышленный теплообменник для отвода тепла от жидких и газообразных сред. Выдерживает высокие давления/температуры, подходит для агрессивных сред и удобен в сервисе при правильном подборе материалов.

Видео: Кожухотрубный холодильник

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен кожухотрубный холодильник или помощь с расчётом?

Подберём типоразмер и материалы (включая морскую воду), рассчитаем мощность и подготовим смету за 2 часа.

Позвонить 8 (804) 333-71-04 Запросить смету Подобрать теплообменник Каталог кожухотрубных

Работаем по РФ и ЕАЭС. КП — в день обращения.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Устройство и принцип
Сферы применения
Преимущества
Быстрый расчёт мощности
Материалы и коррозионная стойкость
Эксплуатация и сервис
Как выбрать: чек-лист
Сравнение с пластинчатым ТО
FAQ

Добавь сюда фото или видео

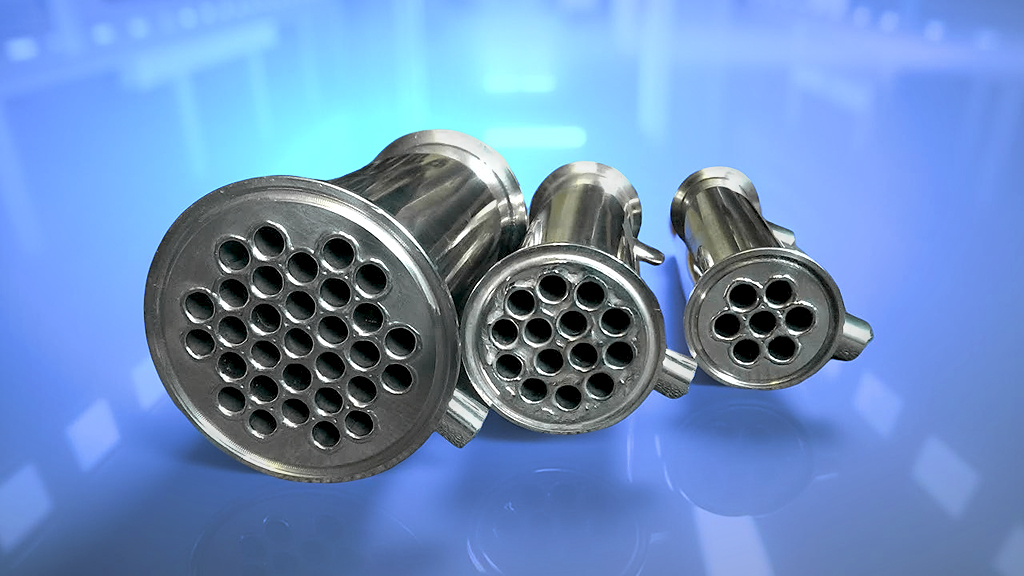

Кожухотрубный холодильник — общий вид — Кожух, трубный пучок, перегородки и головки образуют эффективный аппарат охлаждения.

Устройство и принцип

Конструкция включает кожух и трубный пучок, закреплённый в трубных решётках. Одна среда движется внутри труб, другая — в межтрубном пространстве. Перегородки в кожухе формируют поперечное обтекание, повышая коэффициент теплопередачи U, но увеличивая потери давления ΔP — шаг и вырез перегородок выбирают по компромиссу «U/ΔP».

Схемы движения

Противоток — максимальная ΔT_lm, лучший КПД.
Прямоток — проще гидравлика, ниже средняя ΔT.
Многопроходные — когда ограничены габариты/давление.

Лайфхак: при требованиях к низкой выходной температуре — используйте противоток.

Типовые исполнения (TEMA)

С неподвижными трубными решётками — бюджетно, доступ к межтрубной стороне ограничен.
U-образный пучок — компенсация термоустойчивости, удобная чистка труб.
Плавающая головка — полная разборка обеих сторон, выше CAPEX.

Сферы применения

Охлаждение масел, рассолов и технологических растворов (энергетика, пищевка).
Конденсаторы/холодильники в холодильных установках, чиллерах, вакуумных системах.
Судовые охладители, системы опреснения и утилизации тепла.
Компрессорные станции: послепрохладители газа, маслохладители.

Преимущества

Работа при высоких давлениях/температурах, в том числе с агрессивными средами.
Ремонтопригодность: ревальцовка/замена секций пучка, механическая/химическая чистка.
Долговечность при корректном выборе материалов и скоростей в каналах.

Быстрый расчёт мощности

Оценка мощности ведётся по уравнению теплопередачи:

Q = U × A × ΔT_lm

Q — мощность (Вт), U — общий коэффициент теплопередачи (Вт/м²·К), A — площадь (м²), ΔT_lm — логарифмическая средняя разность температур (К).

Микро-пример: U = 650 Вт/м²·К, A = 3,2 м², ΔT_lm = 35 К ⇒ Q = 650×3,2×35 ≈ 72,8 кВт.

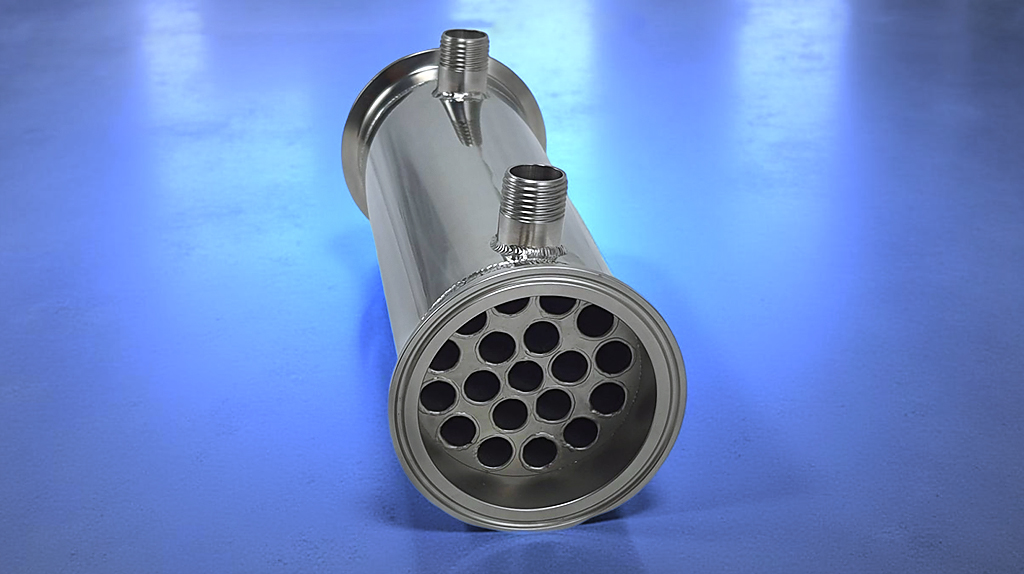

Холодильник кожухотрубный — разрез — Разрез аппарата: распределение потоков и расположение перегородок в кожухе.

Материалы и коррозионная стойкость

Подбор материалов зависит от коррозионности, температуры, абразива и ресурса.

Узел	Бюджет	Коррозионно-стойкий	Для морской/агрессивной	Рекомендация	Диапазон T/р	Пример из практики	Лайфхак
Трубки	Сталь 20	08Х18Н10 (AISI 304)	Ti Gr.2, 06ХН28МДТ, 316L/дуплекс	316L для хлорированной воды	до ~200 °C / 16–25 бар	Судовой охладитель — титан Ø19×1,2 мм	Избегайте меди при солёной воде
Кожух/фланцы	09Г2С	AISI 304	316L / дуплекс	Дуплекс при высоких давлениях	до ~300 °C / 25–40 бар	Компрессорная — дуплексный кожух DN400	Аноды-жертвенники ↓ питтинг
Прокладки	Паронит	EPDM / NBR	Viton (FKM), PTFE	PTFE для растворителей	по материалу	Раствор/вода — PTFE	Проверяйте SDS на совместимость

На мобильных таблица прокручивается влево/вправо.

Подсказка: при разнородных материалах учитывайте гальванопары — ставьте диэлектрические вставки, катодную защиту.

Эксплуатация и сервис

Контроль и обслуживание

Тренды ΔP/температур и фактической мощности Q.
Механическая/химическая промывка (совместимость реагентов обязательна).
Дефектоскопия, ревальцовка/замена секций пучка по результатам.

Лайфхак: предусмотрите штуцера под контроль электропроводности — быстрый индикатор перетоков.

Типовые неисправности

Свищи в трубах → перетоки между средами.
Накипь/обрастание → падение U и рост ΔP.
Термоудары → деформация пучка, течи по развальцовкам/швам.

Как выбрать: чек-лист

Критерий	Что выбрать	Диапазон/настройка	Быстрая проверка
Схема потоков	Противоток	При низкой требуемой T выхода	ΔT_выход минимальна
Диаметр труб	19–25 мм для грязных сред	Скорость 1,0–1,5 м/с (вода)	Нет шума/вибраций
Перегородки	Сегментные 25–45% вырез	Шаг 0,4–0,8 D	ΔP в пределах ТЗ
Материал	316L/дуплекс/титан	По коррозионной карте	Отсутствие питтинга

Сравнение: кожухотрубный холодильник vs пластинчатый ТО

Критерий	Кожухотрубный	Пластинчатый	Комментарий
Давление/температура	Очень высокие	Ограничены уплотнениями	Пар/масло — кожухотрубный
Загрязнённые среды	Устойчивее, большие каналы	Чувствителен к засорам	Шламы/рассол — кожухотрубный
Компактность	Крупнее	Очень компактен	ИТП — часто пластинчатый
Сервис	Люки/демонтаж пучка	Быстрый разбор	Простои/стоимость сервиса
Стоимость (CAPEX)	Выше	Ниже	Сравнивайте OPEX на прокладки

FAQ по кожухотрубным холодильникам

Можно ли использовать с морской водой?

Да, при титановых трубах или коррозионно-стойких сплавах, прокладках PTFE/Viton и катодной защите.

Как часто чистить холодильник?

По факту: рост ΔP, падение температуры/мощности. Обычно 1–2 раза в год при непрерывной эксплуатации.

Что указать в заявке на подбор?

Среды, T вход/выход, расходы, допустимые ΔP, требования к материалам, габариты/монтаж, режим (охлаждение/конденсация).

Как избежать быстрого обрастания?

Поддерживайте скорости самоочистки (вода 1,0–1,5 м/с), ставьте фильтры/грязевики и планируйте профилактическую промывку.

Какой тип выбрать: fixed, U-tube или floating head?

Fixed — бюджетно и просто; U-tube — при термоциклах; floating — максимум сервиса и разборности.

Что делать при перетоках между средами?

Останов, разделение контуров, контроль проводимости, дефектоскопия и замена повреждённых секций пучка.

Подойдёт ли для вязких масел?

Да, но учитывайте низкие Re: увеличивайте площадь/скорость, применяйте противоток и корректируйте U.

Можно ли работать с аммиачными установками?

Да, при выборе совместимых материалов и соответствующих уплотнений; требования — по проекту и нормам безопасности.

Нужны ли люки на кожухе?

Рекомендуются для ревизии/промывки межтрубного пространства — сокращают простой и стоимость сервиса.

Как оценить мощность «на месте»?

Измерьте расходы и ΔT по обеим сторонам, рассчитайте Q≈G·c·ΔT, сравните с паспортным и трендами.

Нужен расчёт и подбор под ваши условия?

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Каталог кожухотрубных

Ответим в рабочее время в течение 15–60 минут.
