От чего зависит вес теплообменника?

Вес теплообменника определяется рамой, количеством и материалом пластин/труб, типом аппарата (пластинчатый или кожухотрубный) и опциями. Ниже — быстрые формулы оценки, типовые диапазоны и примеры для ИТП и промышленности.

Нужно быстро оценить вес и подобрать модель?

Скажете мощность и температуры — дадим точный «сухой» и «эксплуатационный» вес, габариты и схему подключения. Расчёт бесплатно.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Коротко: от чего зависит вес
Как посчитать вес пластинчатого ТО
Пластинчатый vs кожухотрубный: сравнение
Вес и монтаж в ИТП
Материалы и плотности
Кейсы: ЖКХ и промышленность
Ошибки и лайфхаки
Таблицы типовых весов
FAQ

Коротко: от чего зависит вес теплообменника

Тип аппарата: пластинчатые обычно легче кожухотрубных при той же мощности (разница в 2–8 раз по «сухому» весу).
Размер и класс рамы/корпуса: усилие стяжки, толщина стенок, стойки и фундаментные плиты.
Количество, площадь и толщина пластин/труб: больше площадь — больше вес.
Материалы: AISI 316 ≈ 8000 кг/м³, титан ≈ 4500 кг/м³ — при равной геометрии титановые элементы на ~40–45% легче.
Опции: контрфланцы, опоры, кожухи, изоляция, датчики — добавляют 5–20% к «сухому» весу.
Рабочий («заполненный») вес: «сухой» + масса теплоносителей (ρ × V каждого контура).

Быстрая оценка: Рабочий вес ≈ (рама + пластины/трубы + опции) + ρ₁·V₁ + ρ₂·V₂. Для воды берите 1 кг/л.

Как посчитать вес пластинчатого теплообменника

Формула: W_сух ≈ W_рамы + n·W_пл + W_опций; W_раб = W_сух + ρ₁·V₁ + ρ₂·V₂.

Оценка массы одной пластины: W_пл ≈ ρ · t · A_пл. Пример: AISI 316 (ρ=8000 кг/м³), t=0,5 мм (0,0005 м), A=0,25 м² ⇒ W_пл ≈ 8000×0,0005×0,25 ≈ 1,0 кг.

Микропример: 60 пластин по 1,0–1,4 кг ⇒ 60–84 кг; рама малого класса ~80–120 кг; опции ~10–20 кг ⇒ W_сух ≈ 150–220 кг. Объём контуров 0,25–0,5 л/пластину ⇒ 30–60 л суммарно ⇒ +30–60 кг воды. Итого W_раб ≈ 180–280 кг.

Что влияет сильнее всего

Площадь пластины и их число (линейный вклад).
Класс рамы (скачкообразный вклад при переходе на следующий размер).
Материал пластин/уплотнений (плотность и толщина).

Мини-чек-лист для КП

Указать «сухой» и «рабочий» вес отдельно.
Указать объём каждого контура (л).
Указать класс рамы/испытательное давление.

Пластинчатый vs кожухотрубный: сравнение на примерах

Для одинаковой тепловой нагрузки пластинчатый аппарат, как правило, компактнее и легче кожухотрубного за счёт высокой удельной площади теплообмена.

Типовой кейс ГВС 300–500 кВт: пластинчатый 150–350 кг «сухой» против 400–900 кг у кожухотрубного (диапазоны зависят от давлений и материалов).
Маслоохладитель 200 кВт (промышленность): пластинчатый 120–250 кг, кожухотрубный 300–700 кг.

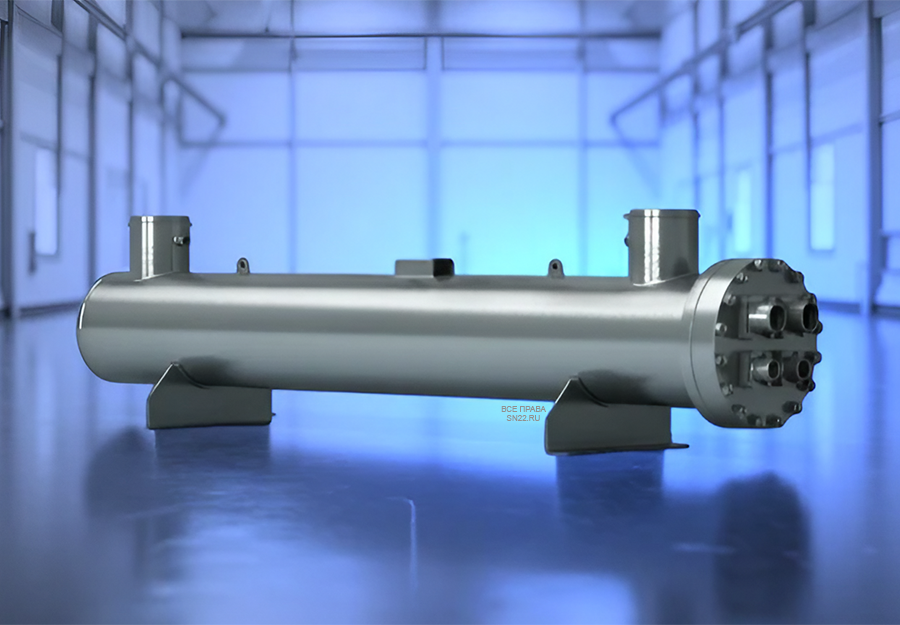

от чего зависит ес теплообменника — При равной мощности кожухотрубный корпус толще и тяжелее из-за высокого давления и длинных трубных решёток.

Подсказка: Если важны вес и габарит (малый ИТП, крыша, подвес), чаще выгоден пластинчатый. Для сверхвысоких давлений и грязных сред — кожухотрубный.

Вес и монтаж в ИТП: что проверяет проектировщик

Несущая способность основания: запас по нагрузке не менее 30% к «рабочему» весу.
Доступ на разборку: продольное место = длина пакета + 0,8–1,0 м.
Транспортировка: масса определяет выбор такелажа и необходимость рампы/лифтов.
Виброопоры и компенсаторы: снижают нагрузку на раму и трубопроводы.

Разборный пластинчаты теплообменник — При монтаже учитывайте место под извлечение пакета пластин и вес заполненного аппарата.

Материалы и плотности: как это сказывается на массе

Материал	Плотность, кг/м³	Где применяют	Влияние на вес	Лайфхак
AISI 304/316	≈ 7900–8000	Вода, гликоль, ГВС	Базовый уровень массы	Оптимум цена/ресурс для ЖКХ.
Титан Grade 2	≈ 4500	Морская вода, солёные рассолы	–35…–45% к массе пластин	Легче, но дороже — считать ТСО.
Никель/Хастеллой	≈ 8900	Щёлочи/кислоты	+10…+20% к массе пластин	Берите запас по опорам.
Углеродистая сталь (рамы)	≈ 7850	Рамы/корпуса	Определяет класс рамы	Изоляция снижает конденсат, не вес.

Кейсы: где вес критичен

ЖКХ (ИТП МКД)

Подвал со слабым перекрытием: выбираем пластинчатый, «рабочий» вес до 250 кг, ставим на виброопоры.
Реконструкция без лифта: секционированная поставка (рама отдельно, пакет отдельно), масса единицы до 80–100 кг.

Промышленность

Маслоохлаждение пресса: ограничение по площадке — пластинчатый 200 кг вместо кожухотрубного 500+ кг.
Химическое производство: титановые пластины уменьшают массу пакета на ~40% при той же геометрии.

Спец-сценарии: тепловые насосы/чиллеры — паяные пластинчатые (малый «сухой» вес), геотермия — титановый путь, солнечные контуры — гликоль, учитывать массу изоляции.

Типичные ошибки и лайфхаки

Частые ошибки:

Считают только «сухой» вес — без массы воды и изоляции.
Не учитывают переход на следующий класс рамы при добавлении пластин.
Недооценивают вес арматуры/контрфланцев (плюс 5–15%).

Лайфхак #1: Быстрый прикид — 1,0–2,0 кг на пластину (A≈0,2–0,4 м², t=0,5–0,6 мм) + рама по таблице ниже.
Лайфхак #2: Вода ≈ 1 кг/л: объём контура, л ≈ 0,25–0,5 × число пластин.
Лайфхак #3: При ограничении по массе смотрите асимметричные пластины — меньше пластин при той же мощности.

Таблицы типовых весов и быстрых оценок

Класс рамы (условно)	Диапазон «сухого» веса рамы, кг	Где применяется	Пример из практики	Рекомендация
Малый	25–120	ГВС/отопление 50–300 кВт	ИТП 200 кВт: рама ~80 кг	Учтите запас по полу +30%
Средний	150–350	300–800 кВт	ХВС→ГВС 500 кВт: ~220 кг	Понадобится такелаж 0,5–1 т
Крупный	400–1200	≥1 МВт, промышл.	1,2 МВт: ~650 кг	Фундаментные болты/рамы

Площадь 1 пластины, м²	Толщина, мм	Материал	Масса 1 пластины, кг (оценка)	Пакет 50 пластин, кг	Лайфхак
0,20	0,5	AISI 316	~0,8	~40	Для малых ИТП
0,30	0,5	AISI 316	~1,2	~60	Баланс цена/масса
0,40	0,6	AISI 316	~1,9	~95	Для высоких нагрузок
0,40	0,5	Титан	~1,0–1,2	~50–60	Лёгкий, но дороже

Кол-во пластин	Объём контуров, л (оценка)	Прибавка к массе с водой, кг	Пример	Совет
30	7,5–15	+8–15	Малый ИТП	Подходит для стенд. монтажа
50	12,5–25	+13–25	ГВС 300–400 кВт	Учитывать арматуру +5–10%
80	20–40	+20–40	Отопление 600–800 кВт	Такелаж ≥0,5 т

FAQ — ответы на частые вопросы

Чем отличается «сухой» и «рабочий» вес теплообменника?

«Сухой» — масса аппарата без жидкостей и изоляции. «Рабочий» = «сухой» + масса теплоносителей в обоих контурах + масса изоляции/фитингов (обычно +5–20%).

Как быстро прикинуть массу пластинчатого аппарата?

Возьмите 1,0–2,0 кг на пластину (A=0,2–0,4 м², t=0,5–0,6 мм) + 25–350 кг на раму по классу из таблицы. Добавьте 0,25–0,5 л воды на пластину.

Сколько весит типичный ПТО на 50 пластин?

Пакет пластин ~50–95 кг, рама 80–220 кг, опции 10–20 кг ⇒ «сухой» 140–335 кг. С водой прибавьте 13–25 кг — «рабочий» 155–360 кг.

Правда ли, что кожухотрубные всегда тяжелее?

Чаще да: при равной мощности кожухотрубные имеют более массивный корпус/трубные решётки. Разница по «сухому» весу обычно 2–8 раз.

Как материал пластин влияет на вес?

Титан легче нержавейки примерно на 35–45% при равной геометрии; никель/хастеллой тяжелее на 10–20%.

Нужно ли усиливать пол под теплообменник?

Если «рабочий» вес >250–300 кг или узел стоит на перекрытии, делайте проверку несущей способности и закладывайте запас ≥30%.

Можно ли подвесить теплообменник на стену?

Малые паяные (до 20–40 кг «рабочих») — да, при наличии кронштейнов. Разборные чаще ставят на пол/станину.

Как учитывать вес изоляции?

Гибкая оболочка для ПТО весит обычно 2–5% от «сухого» веса. Жёсткие кожухи — 5–10%.

Какие данные нужны, чтобы назвать точный вес?

Тип и модель, число пластин, материал пластин/уплотнений, класс рамы, объёмы контуров. Мы укажем и «сухой», и «рабочий» вес в КП.

Где посмотреть вес в документах?

В спецификации/паспортной табличке или в коммерческом предложении sn22.ru. Запросите у нас — вышлем расчёт и паспортные данные.
