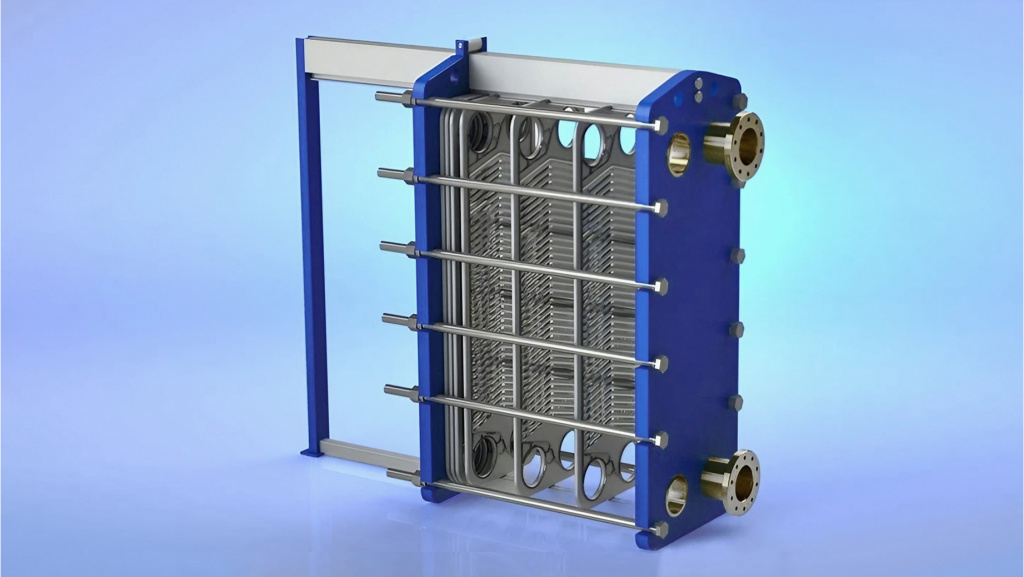

Краткое описание пластинчатых теплообменников — Пакет гофрированных пластин формирует чередующиеся каналы горячей и холодной среды

Что такое ПТО и как он работает

Пластинчатый теплообменник — аппарат, где два потока разделены тонкими гофрированными пластинами. Турбулентность в каналах повышает коэффициент теплопередачи U и уменьшает требуемую площадь A, а противоток обеспечивает высокую ΔT_lm при компактных габаритах.

Конструкция и материалы

Пластины штампуются с рельефом (h/l-профили для разных гидравлических сопротивлений) и собираются в пакет. Разделение каналов обеспечивают уплотнения (в разборных ПТО) или припой/сварка (в паяных/сварных).

Материалы пластин: нержавеющая сталь AISI 304/316 (универсально), титан для морской воды/агрессивных сред.
Уплотнения: EPDM для воды/ГВС, NBR/HNBR для масел/углеводородов, FKM (Viton) для повышенных T/химии.

Типы пластинчатых теплообменников

Тип	Особенности	Когда выбирать
Паяный (медь/никель)	Компактный, герметичный, без уплотнений	Чистые среды, холодильные контуры, ГВС малой/средней мощности
Разборный	Сменные уплотнения, возможна чистка и наращивание пластин	ЖКХ/ИТП, переменные режимы, требование к сервису
Полусварной/сварной	Каналы сварены, стойкость к давлениям/агрессивным средам	Химические и высокотемпературные процессы

Преимущества и ограничения

Преимущества: высокий U, компактность, малая масса, быстрый монтаж, сниженный объём хладагента, эффект самоочистки за счёт турбулентности.
Ограничения: чувствительность к загрязнениям (обязателен фильтр), требования к качеству воды, скорость в портах не выше ~5 м/с.

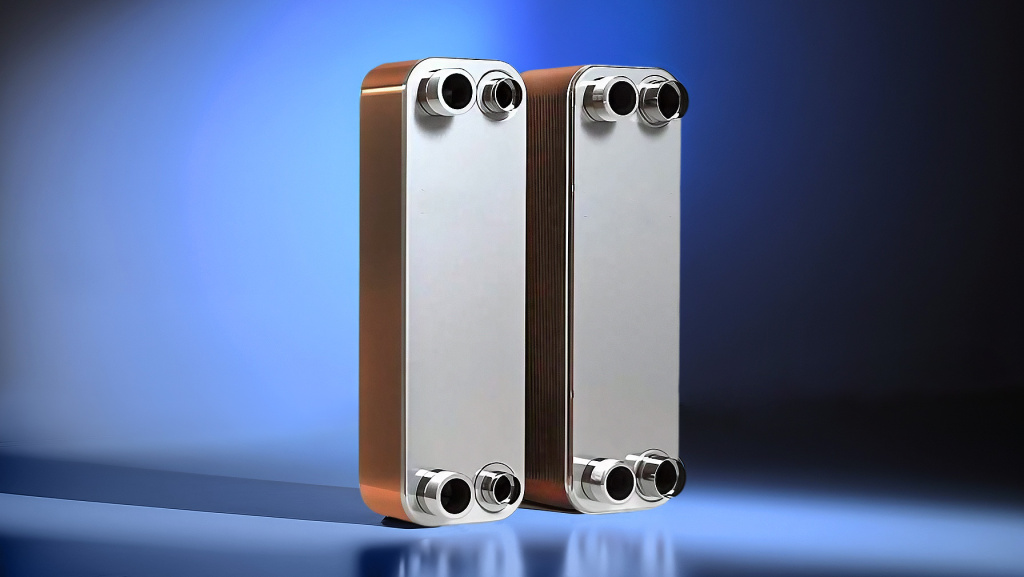

Пластинчатый теплообменник с медной пайкой — Паяные ПТО — максимально компактные решения для ГВС, HVAC и холодильного цикла

Области применения

Холодильные и чиллерные контуры — испарители/конденсаторы, промежуточные теплообменники.
HVAC и теплоснабжение — ИТП, ГВС, отопление, рекуперация.
Масляные системы — охлаждение гидравлики, редукторов, компрессоров (с корректным выбором материалов).

Какие параметры нужны для подбора

Параметр	Что указать	Ед.	Пример
Назначение	ГВС/отопление/охлаждение/процесс	—	ГВС проточный
Температуры	Вход/выход по обоим контурам	°C	80→60 / 10→55
Расходы или нагрузка	м³/ч по контурам или Q	м³/ч / кВт	2,0 м³/ч / 116 кВт
Допустимые потери	Δp на контур	бар	≤0,5
Макс. p/T	Рабочие значения	бар / °C	10 / 90
Среда	Вода/гликоль %, масла и т. п.	—	Вода, гликоль 30%
Материалы	Пластины/уплотнения	—	AISI 316 / EPDM

Формулы и 2 примера расчёта

Тепловая мощность: Q = m · c · ΔT, где c≈4,18 кДж/(кг·К), m≈ρ·V (для воды ρ≈1000 кг/м³, V — м³/с).

Площадь: A = Q / (U · ΔT_lm), где U — коэффициент теплопередачи, ΔT_lm — логарифмическая средняя ΔT.

Пример 1 (ГВС, проточный). Нагреть 2,0 м³/ч воды 10→60 °C.
m ≈ 2000/3600 = 0,556 кг/с; Q ≈ 0,556·4,18·50 ≈ 116 кВт.
При U=3500 Вт/м²·К и ΔT_lm=20 °C → A ≈ 1,66 м². С запасом 10–15% берём ≈1,8–2,0 м².

Пример 2 (чиллер, вода/гликоль 30%). Нужно утилизировать 80 кВт при 12→7 °C, конденсатор 35→30 °C.
Для типового U≈2500 Вт/м²·К и ΔT_lm≈6,5 °C получаем A ≈ 80 000 / (2500·6,5) ≈ 4,9 м². Проверяем Δp и скорости — при превышении подбираем другой профиль пластин.

Гидравлика и присоединения

Скорости в портах (вода): целевой диапазон 1,5–3,0 м/с; >5 м/с — риск шума и эрозии.
Потери давления: обычно 0,2–0,6 бар/контур — баланс теплотехники и энергии насосов.
Подбор диаметров: согласуйте присоединения с трубопроводами, исключите завихрения и кавитацию на входе насоса.

Промывка и обслуживание

Регулярная промывка поддерживает U и снижает Δp. Для паяных ПТО применяют циркуляционные химические промывки (CIP) с совместимыми реагентами и полной отмывкой; механическая разборка не применяется. Для разборных — возможна разборка, замена уплотнений и промывка пластин в ванне.

Периодичность: 6–12 мес. (по росту Δp и падению температуры).
Защита: фильтры/грязевики и корректная водоподготовка — обязательны.
Безопасность: после работ — опрессовка давлением 1,3–1,5×P_раб, но в пределах минимального допустимого элемента системы.

Видео

FAQ — о пластинчатых теплообменниках

В чём главное отличие паяного и разборного ПТО?

Паяный компактнее и герметичнее, но неразборный; разборный — удобен для сервиса и наращивания пластин.

Какие скорости в патрубках считать нормальными?

Для воды ориентир 1,5–3,0 м/с; свыше 5 м/с растёт риск шума и эрозии.

Какой закладывать запас по площади?

Типично 10–15% для чистой воды; при низких ΔT и риске отложений — до 20%.

Когда нужен титан вместо нержавейки?

При морской воде, хлоридах и агрессивных средах с риском питтинга.

Что включить в опросный лист для подбора?

Назначение, T вход/выход, расход/кВт, допустимые Δp, макс. p/T, среда, материалы.

Можно ли одним ПТО работать и на ГВС, и на отопление?

Чаще применяют отдельные аппараты/ступени, чтобы не терять эффективность и управляемость.

Почему выросли потери давления?

Засорение каналов, изменение вязкости (гликоль), неверные режимы. Нужна диагностика и, возможно, промывка.

Как часто промывать ПТО?

Раз в 6–12 месяцев или по росту Δp/падению температуры, в зависимости от качества воды.

Чем опасна перетяжка разборного ПТО?

Повреждает уплотнения, ведёт к течам и деформации пластин. Используйте карту затяжки производителя.

Поможете подобрать ПТО и ЗИП?

Да. Пришлите исходные данные — подготовим расчёт, смету и спецификацию уплотнений/пластин.
