Тепловой расчет теплообменника

Q: Что является главным результатом теплового расчёта?

Требуемая площадь A, подбор типа и материалов аппарата и проверка достижимости целевых температур при допустимых потерях давления.

Q: Как быстро прикинуть мощность без детального расчёта?

Q = m·c·ΔT. Для воды удобно: Q(кВт) ≈ 1,163·G(м³/ч)·ΔT(°C).

Q: Когда применять LMTD, а когда ε–NTU?

LMTD — при известных выходных температурах; ε–NTU — при неизвестной из температур или фазовых переходах.

Q: Как учесть загрязнения в расчёте?

Добавьте сопротивление загрязнения Rf и заложите запас 10–15% по площади на интервал между сервисами.

Q: Почему противоток эффективнее прямотока?

Противоток поддерживает большую среднюю разность температур по длине аппарата, увеличивая полезную теплопередачу.

Q: Какие потери давления считать допустимыми?

Обычно 0,3–1,0 бар на контур, зависит от насоса и схемы узла.

Q: Можно ли считать пар ↔ вода как «обычную» пару жидкостей?

Нет. При конденсации используют ε–NTU, предусматривают конденсатоотвод и воздухоотвод.

Q: Как проверить, что аппарат рассчитан верно?

Выходные температуры ±2°C от целевых, Δp в допуске, устойчивость на 50–100% нагрузки, отсутствие кавитации и вибраций.

Q: Где взять опросный лист для расчёта?

Скачайте файл с опросными данными по адресу: /about/PDF/Опросный лист для пластинчатых теплообменников.doc и отправьте электронной почтой.

Показываем, как определить требуемую площадь теплообменника и проверить расчёт: баланс тепла, LMTD, метод ε–NTU, коэффициенты загрязнения, быстрые прикидки и практические кейсы.

Заказать тепловой расчёт под ваши параметры

Соберём исходные, посчитаем Q, подберём A, проверим гидравлику. КП — за 30 минут. Работаем по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Скачать опросный лист

ООО «АТУ» • Ответ в течение 15–60 минут • Бесплатный расчёт.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое тепловой расчёт и когда он нужен
Проектный vs проверочный расчёт
Исходные данные и быстрый чек-лист
Методы: баланс, LMTD и ε–NTU
Коэффициент теплопередачи и загрязнения
Кейсы расчёта: ГВС, отопление, пар, бассейн
Контроль гидравлики и типовые ошибки
FAQ

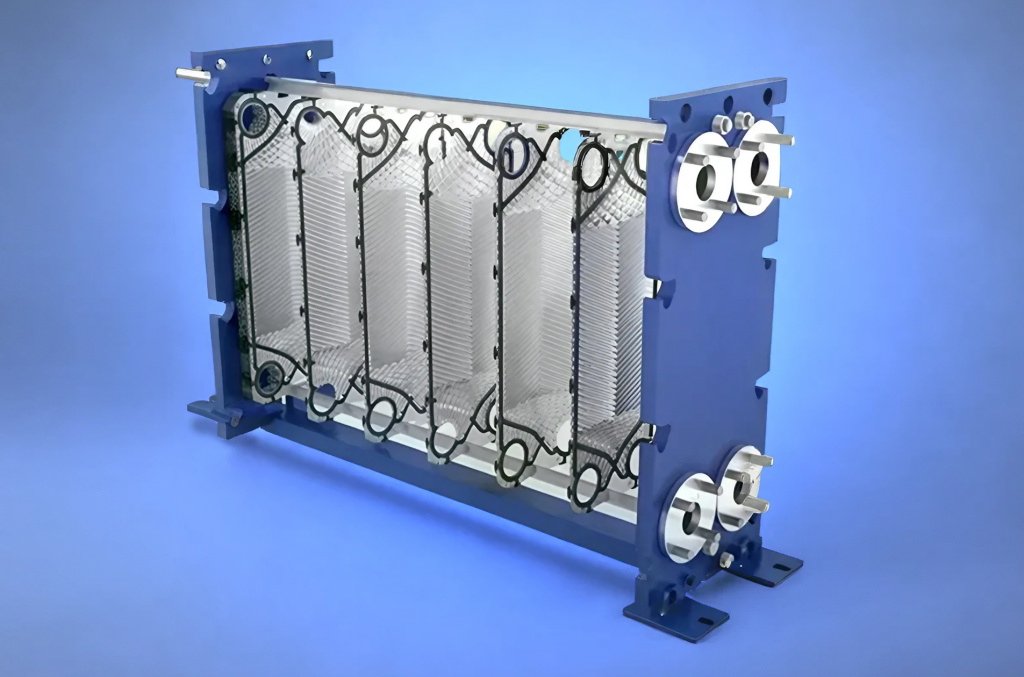

Что такое тепловой расчёт и когда он нужен

Тепловой расчёт — это определение требуемой площади теплообмена A и проверка, достигнуты ли целевые температуры при заданных расходах и ограничениях по давлению. В разных отраслях (ЖКХ, пищевая, HVAC, энергетика) расчёт критичен: ошибка в исходных данных приводит к недогреву/перегреву, браку продукции и аварийным простоям.

Цель расчёта: подобрать минимально достаточную площадь A и конфигурацию аппарата, чтобы при реальных условиях (включая загрязнения) обеспечивать требуемые температуры и не «убивать» насосы избыточными потерями давления.

Проектный vs проверочный расчёт

Проектный (на этапе выбора)

Выдаёт ориентировочную модель, площадь A, материалы, схему потоков.
Закладывает запас 10–15% по площади на загрязнение.
Минимизирует риски перерасхода бюджета и недогрева.

Проверочный (по факту)

Проверяет заявленные характеристики по замерам t, G, Δp.
Позволяет корректировать режимы (расходы/клапаны) и графики.
Применим после ремонта или модернизации.

Исходные данные и быстрый чек-лист

Минимум для расчёта

Тепловая нагрузка Q (кВт) или расходы обеих сред (м³/ч, кг/с).
Температуры на входе/выходе (зима/лето, номинал/пик).
Допустимые потери давления по каждому контуру (бар).
Рабочее и испытательное давление, материалы и ограничения.

Для спец-сред

Вязкость, теплоёмкость, теплопроводность, фазовые переходы.
Химсостав, pH, солесодержание (для выбора 316L/титан/Viton и т. п.).
Требуемая схема потоков: противоток/прямоток/многопроход.

Скачать бланк: Опросный лист — заполните и пришлите, проверим и посчитаем.

Методы: баланс, LMTD и ε–NTU

1) Тепловой баланс

Q = m·c·ΔT одинаков для горячего и холодного контуров (с учётом знаков). На практике используют массовые расходы и удельные теплоёмкости.

Микро-пример: нагреть 5 м³/ч воды (≈5000/3600 кг/с) с 10→60°C: Q ≈ (5000/3600)·4,18·50 ≈ 290 кВт.

2) Метод логарифмической средней разности температур (LMTD)

ΔT_lm = (ΔT₁ − ΔT₂)/ln(ΔT₁/ΔT₂), мощность: Q = U·A·ΔT_lm·F, где U — суммарный коэффициент теплопередачи, A — площадь, F — поправка на схему (многопроход/перекрёст).

Микро-пример: отопление 90/70 ↔ 40/60 (противоток): ΔT₁=90−60=30; ΔT₂=70−40=30 ⇒ ΔT_lm=30°C, при U=3000 Вт/м²·К и Q=300 кВт: A=300000/ (3000·30)=3,33 м² (без запаса и F).

3) Метод эффективности ε–NTU

ε = Q/Q_max, NTU = U·A/C_min, где C = m·c. Подходит для ситуаций с неизвестной одной из выходных температур и для фазовых переходов.

Микро-пример: при ε=0,8 и C_min=2 кВт/К, ΔT_max=50К: Q=ε·C_min·ΔT_max=80 кВт.

Коэффициент теплопередачи и загрязнения

Суммарный U учитывает плёночные сопротивления, стенку, припой/сварку и загрязнения (fouling). В расчёте используют эквивалентное термосопротивление: 1/U = ΣR.

Пара	Типичный U, Вт/м²·К	Коэф. загрязнения R_f, м²·К/Вт	Лайфхак
Вода ↔ вода (чистая)	2000–6000	0,00005–0,0002	Ставьте фильтры 200–800 мкм для стабилизации U
Гликоль 30–40% ↔ вода	1500–3500	0,0001–0,0003	Корректируйте c и μ по паспорту смеси
Пар ↔ вода (конденс.)	3000–8000	0,00005–0,0002	Обязателен конденсатоотводчик и воздухоотвод
Масло ↔ вода	500–2000	0,0002–0,0005	Выбирайте «мягкие» пластины (L-профиль) при высокой вязкости
Морская вода ↔ вода	1500–4000	0,0001–0,0004	Титановые пластины + катодная защита по проекту

Практика: закладывайте запас по площади 10–15% на загрязнение и падение U между сервисами.

Добавь сюда фото или видео

Кейсы расчёта: ГВС, отопление, пар, бассейн

ГВС двухступенчатая

Схема 70/40 ↔ 10/60, Q=500 кВт, U≈3000, ΔT_lm≈27°C → A≈6,2 м² + 15% = ~7,1 м². Разборный PHE, 316L+EPDM.

Совет: датчики Δp до/после — триггер на CIP.

Отопление

95/70 ↔ 60/40, Q=800 кВт, U≈3000, ΔT_lm≈30°C → A≈8,9 м². Проверяем Δp ≤0,6 бар/контур.

Пар ↔ вода (конденсация)

t_пара≤180°C, ε-подход для уточнения t_выход. Разборный/полусварной, Viton, усилённые пластины, дренаж конденсата.

Бассейн (солёная/хлорированная)

Титановые пластины, EPDM/Viton. t воды 26–30°C, ΔT небольшое ⇒ U ниже; учитываем повышение A на 10–20%.

Контроль гидравлики и типовые ошибки

Контроль гидравлики

Скорость в канале 0,3–1,0 м/с (избегать <0,2 м/с).
Δp обычно 0,3–1,0 бар/контур, учитывайте запас насоса.
Противоток даёт +15–25% к эффективности против прямотока.

Частые ошибки

Неверные исходные (расходы/температуры) → неверный A.
Нет запаса по загрязнению → недобор температуры через 3–6 мес.
Материал пластин/уплотнений не под среду → коррозия/протечки.
Игнорирование Δp → перегрузка насосов и кавитация.

Смотрите также: «Краткое описание пластинчатых теплообменников»

FAQ — ответы на частые вопросы

Что является главным результатом теплового расчёта?

Требуемая площадь A, подбор типа/материалов аппарата и проверка достижимости целевых температур при допустимых потерях давления.

Как быстро прикинуть мощность без детального расчёта?

По балансу: Q = m·c·ΔT. Для воды: Q(кВт) ≈ 1,163 · G(м³/ч) · ΔT(°C).

Когда применять LMTD, а когда ε–NTU?

LMTD удобен при известных выходных температурах; ε–NTU — когда одна из температур неизвестна или есть фазовый переход (конденсация/кипение).

Как учесть загрязнения в расчёте?

Добавить сопротивление загрязнения R_f и заложить запас площади 10–15% между сервисами.

Почему противоток эффективнее прямотока?

Он обеспечивает более высокую среднюю ΔT по длине аппарата, повышая Q при той же площади.

Какие потери давления считать допустимыми?

Чаще 0,3–1,0 бар на контур; зависит от насоса и общей гидравлики узла.

Можно ли считать пар ↔ вода как «обычную» пару жидкостей?

Нет. При конденсации применяют ε–NTU и учитывают конденсатоотвод, располагайте пар сверху и обеспечьте отвод воздуха.

Почему расчёт «на столе» может расходиться с реальностью?

Из-за неверных исходных, переменной химии/качества воды, падения U при загрязнении и некорректной обвязки.

Как проверить, что аппарат рассчитан верно?

На пуске получить выходные t в пределах ±2°C, Δp — в пределах допуска, устойчивость на 50–100% нагрузки, отсутствие кавитации и вибраций.

Где взять опросный лист для расчёта?

Загрузите опросный лист и отправьте нам — поможем заполнить.
