Как подобрать теплообменник?

Разбираем, как правильно подобрать теплообменник для ГВС, отопления, чиллеров, бассейнов и пара: чек-лист исходных данных, формулы, типовые схемы, частые ошибки и лайфхаки.

Нужен готовый результат? Сервис подбора теплообменника: пришлите данные — инженер вернёт модель и цену за 30 минут.

Подбор теплообменника за 30 минут

Соберём исходные, выполним расчёт, подберём материалы (316L/титан/EPDM/Viton). Бесплатно. Доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Какие данные нужны для подбора
Формулы и быстрые прикидки
Алгоритм выбора по шагам
Кейсы: ГВС, отопление, чиллер, бассейн, пар
Материалы и уплотнения
Типичные ошибки и проверка результата
Документы, опросные листы и монтаж
FAQ

При выборе теплообменного оборудования учитывают множество факторов. Ниже — структурированный гид «как подобрать теплообменник» с практическими примерами, готовыми формулами и чек-листами.

Какие данные нужны для подбора

Минимальный набор (обязательно)

Схема ГВС/отопления/технологии (одно- или двухступенчатая, противоток/прямоток).
Тепловая нагрузка (кВт, Гкал/ч) или расходы по контурам (м³/ч).
Температуры «вход/выход» по обеим средам (зима/лето).
Допустимые потери давления Δp на контур (бар).
Рабочее/испытательное давление (бар).

Дополнительно (для специфических сред)

Теплоёмкость, теплопроводность, агрегатное состояние.
Вязкость, наличие твёрдых частиц/солей, pH.
Требуемые материалы пластин и уплотнений.
Резерв по мощности (10–15% для загрязнений).

Скачать бланк: заполните опросный лист — мы проверим и рассчитаем.

Формулы и быстрые прикидки

Тепловая мощность

Q = m × c × ΔT, где m — массовый расход (кг/с), c — теплоёмкость (кДж/кг·К), ΔT — разность температур.

Пример: 5 м³/ч воды (≈5000/3600 кг/с), нагрев 10→60°C: Q ≈ 289 кВт.

Площадь теплообмена

A = Q / (U × ΔT_lm), U≈2000–6000 Вт/м²·К (вода↔вода).

Пример: Q=300 кВт, U=3000, ΔT_lm=20°C → A≈5 м².

Параметр	Типовой диапазон	Рекомендация	Пример из практики
ΔT_{гор-хол}	20–60°C	Меньше ΔT → больше площадь	ГВС 70/40→10/60: ΔT_lm≈26–30°C
Потери давления	0,2–1,0 бар	Держите запас насоса	0,5 бар на контур для ИТП
Скорость в канале	0,3–1,0 м/с	Избегайте <0,2 м/с (засоры)	0,6–0,8 м/с — оптимум

Алгоритм выбора по шагам

Определите нагрузку (Q) или целевые температуры/расходы.
Выберите тип: разборный (сервис), паяный (компактность), кожухотрубный (высокие давления/пар/масла).
Назначьте материалы пластин и уплотнений под среду.
Просчитайте гидравлику (Δp, скорости, кавитация недопустима).
Проверьте компоновку (противоток, схема патрубков, сервисная зона ≥1 м).
Заложите запас 10–15% по площади на загрязнения.
Согласуйте ЗИП (уплотнения/пластины) и регламент обслуживания.

Добавь сюда фото или видео

Кейсы: ГВС, отопление, чиллер, бассейн, пар

ГВС (двухступенчатая)

70/40 ↔ 10/60, Q=500 кВт. Разборный PHE, 316L + EPDM, Δp≈0,4/0,5 бар, запас 10%.

Лайфхак: ставьте датчики до/после — видно загрязнение по Δp.

Отопление

95/70 ↔ 60/40, Q=800 кВт. Разборный, H/M пластины, Δp≤0,6 бар/контур.

Совет: закладывайте режим «межсезонье» для стабильной автоматики.

Чиллер/фреонный контур

Паяный BPHE, никелевый припой, ΔT малое, требования к чистоте и осушению.

Совет: контролируйте перегрев/переохлаждение — КПД системы.

Бассейн (хлор/соль)

Титановые пластины, EPDM/витон по химии. Темп. воды 26–30°C.

Лайфхак: титановый контур — защита от коррозии при солёной воде.

Пар ↔ вода

Пар до ~180°C: разборный с усиленными пластинами и Viton; обязателен конденсатоотводчик.

Грязные среды

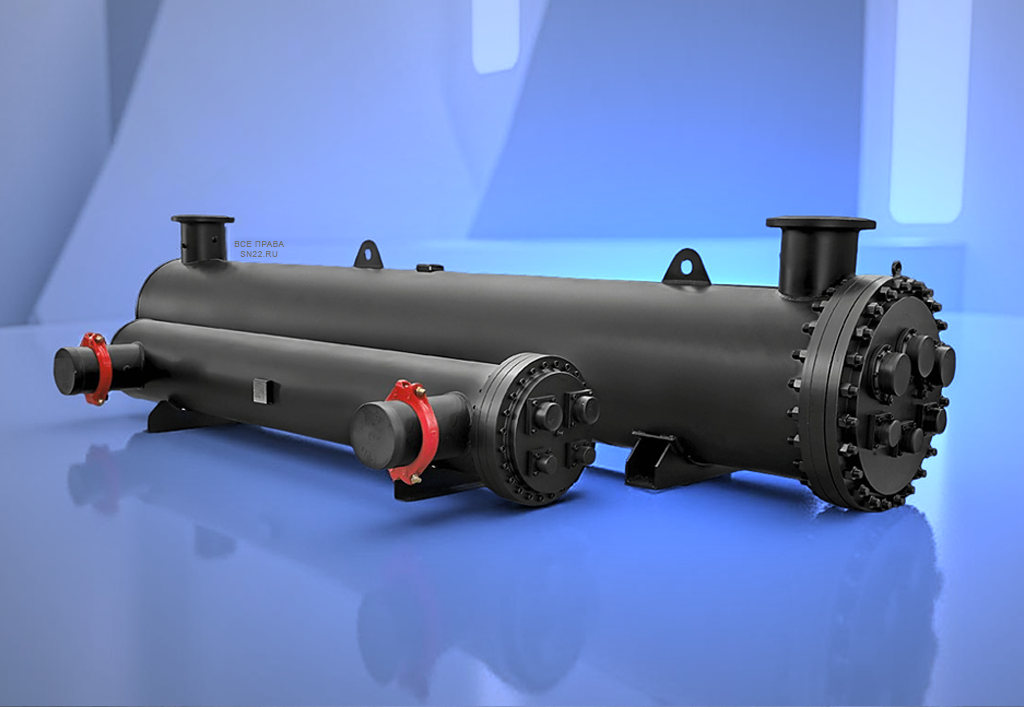

Рассмотрите кожухотрубный с механической чисткой и большими проходами.

Материалы и уплотнения

Среда/условия	Пластины (рекомендация)	Уплотнения	Примечание
Вода/гликоль (pH 6–9)	316/316L	EPDM	Стандарт для ГВС/отопления
Морская/солёная вода	Титан Gr.2	EPDM/Viton	Коррозионная стойкость ключевая
Углеводороды/масла	316L/сплавы	NBR/HNBR	Устойчивость к нефтепродуктам
Кислоты/щелочи	Спецсплав (хастеллой)	Viton	Согласовать концентрации и t°
Пар до ~180°C	316L усилённый	Viton	Конденсатоотводчик обязателен

Типичные ошибки и проверка результата

Частые ошибки

Нет запаса по площади — быстрый отход по t°.
Неверные уплотнения — преждевременный износ.
Игнорирование качества воды — быстрые засоры.
Плохая компоновка — нет места для сервиса.

Быстрая самопроверка подбора

Вых. температуры ±2°C от расчёта.
Δp ≤ 0,5–1,0 бар/контур.
Равномерный прогрев корпуса, без вибраций.
Заложен ЗИП и регламент обслуживания.

Документы, опросные листы и монтаж

Подготовьте исходные и заполните опросный лист. Если возникнут трудности — позвоните, мы заполним за вас.

Монтаж: оставьте ≥1 м спереди для разборки, компенсаторы на трубопроводах, дренаж и вентиляция.
Автоматика: регулировочные клапаны, датчики t°/p, сигнализация перегрева/перепада.
Пусконаладка: развоздушивание, проверка потоков (противоток), протокол измерений.

Какой теплообменник лучше — переход к статье — Смотрите также: «Какой теплообменник лучше?»

FAQ — ответы на частые вопросы

Какие исходные данные обязательно нужны для подбора?

Схема, нагрузки/расходы, температуры «вход/выход» по обеим средам, доп. потери давления, рабочее/испытательное давление, требования к материалам.

Как быстро прикинуть мощность теплообменника?

По Q = m×c×ΔT. Пример: 3 м³/ч воды, нагрев на 25°C → ~87 кВт. При сомнениях закладывайте запас 10–15% по площади.

Какой тип теплообменника выбрать: пластинчатый или кожухотрубный?

Пластинчатый — компактность и сервис, кожухотрубный — высокие давления/температуры и грязные среды с механической чисткой.

Какие уплотнения ставить для воды/пара/нефтепродуктов?

Вода/пар до ~150°C — EPDM, более горячие/агрессивные — Viton; нефтепродукты — NBR/HNBR. Уточняйте по химсоставу и температуре.

Можно ли использовать пластинчатый теплообменник на пар?

Да, до ~180°C при Viton и усиленных пластинах. Обязателен конденсатоотводчик и защита по давлению.

Как понять, что расчёт/подбор выполнен верно?

Выходные t° в пределах ±2°C от требуемых, Δp ≤ 0,5–1,0 бар, стабильная работа 50–100% нагрузки, отсутствуют вибрации/шумы.

Как часто нужна промывка?

При подготовленной воде — раз в год; без подготовки — ориентируйтесь на рост Δp на 50% и падение t° выхода на 3–5°C.

Что критично по монтажу?

Противоток, сервисная зона ≥1 м, компенсаторы, дренаж, вентиляция. Правильное направление потоков и развоздушивание.

Как выбрать материал пластин для бассейна с солью/хлором?

Титановые пластины и уплотнения EPDM/Viton по химии воды. Нержавейка 316L в солёной воде быстро «умрёт».

Где взять анкету для подбора?

Скачайте опросный лист и отправьте нам. Если сложно — позвоните, заполним вместе.
