Какой теплообменник лучше для ЖКХ/ИТП?

Чаще разборный пластинчатый: выше коэффициент теплопередачи и компактность. Но проверьте давление, температуру и качество воды.

Когда выбирать кожухотрубный?

При паре и высоких давлениях/температурах, грязных или маслосодержащих средах, когда нужна ударопрочность и механочистка.

Какой закладывать запас мощности?

Обычно 10–15% на загрязнение и сезонные пики; для грязных сред — до 20%.

Как быстро оценить площадь теплообмена?

A≈Q/(U·ΔTlm). Для воды: пластина 3000–4000, кожух 800–1200 Вт/м²·К.

Можно ли пластинчатый на пар?

Можно, но с учётом ограничений по давлению/температуре и правильных уплотнений. При 10+ бар часто предпочтителен кожухотрубный.

Какие материалы и уплотнения взять?

Корпус AISI 316L/титан по среде; уплотнения EPDM — вода/гликоль, NBR — масла, FKM (Viton) — агрессивные среды/высокие t°.

Как часто промывать аппарат?

По фактическому росту ΔP и падению температуры; обычно раз в 6–12 месяцев, чаще при жёсткой воде.

Что критично при монтаже?

Фильтрация, правильные направления потоков, опрессовка, доступ для сервисных работ.

Главная
Статьи
Какой теплообменник лучше?

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Какой теплообменник лучше?

Q: Зачем «труба в трубе»?

Для вязких, чувствительных и санитарных продуктов (пищепром), а также при больших перепадах давления.

Q: Как сравнить TCO вариантов?

Суммируйте CAPEX и OPEX: аппарат+обвязка, энергия насосов, простои/промывки. Пластина выгоднее в чистых контурах.

Единого «лучшего» теплообменника не существует: выбирают под задачу и среду. Ниже — сравнение «труба в трубе», кожухотрубных и пластинчатых, короткие формулы, примеры и таблицы, чтобы быстро принять решение.

Нужен подбор теплообменника под ваши параметры?

Рассчитаем по расходам, температурам и давлению. КП — в течение 30–60 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в рабочее время в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Зачем сравнивать и как выбирать
Теплообменники «труба в трубе»
Кожухотрубные теплообменники
Пластинчатые теплообменники
Быстрые формулы и микро-пример
Сводная таблица сравнения
Сценарии и области применения
FAQ

Зачем сравнивать и как выбирать

Тип теплообменника выбирают по среде, параметрам (давление/температура), загрязнённости и сервисным ограничениям (место, доступ, частота промывок). Универсальный ориентир: вода–вода и ограниченные габариты → пластинчатый; высокий пресс/пар/грязные среды → кожухотрубный; экстремальные вязкости/точечные процессы → «труба в трубе».

Чек-лист исходных данных: расходы (м³/ч), вход/выход t° по обоим контурам, максимально допустимые ΔP, состав/агрессивность среды, требования по санитарии и сервису.

Теплообменники «труба в трубе»

Две коаксиальные трубы с противотоком. Подходят для нагрева/охлаждения жидкостей и парожидкостных смесей, когда важны гигиена, высокие вязкости или перепады давления. Применение: пищепром (молоко, сиропы, вино), нефте- и газопереработка, ГВС в МКД.

Плюсы: быстрый монтаж, высокая прочность, работа с паром/жидкостями, стабильность при больших ΔP, универсальность компоновки.

Минусы: сложнее проектирование, крупные габариты, выше цена за кВт при чистых средах.

Кейс: сироп 2000 мПа·с, 6 м³/ч, нагрев 20→70 °C — «труба в трубе» обеспечивает низкие потери давления и санитарную обработку SIP.

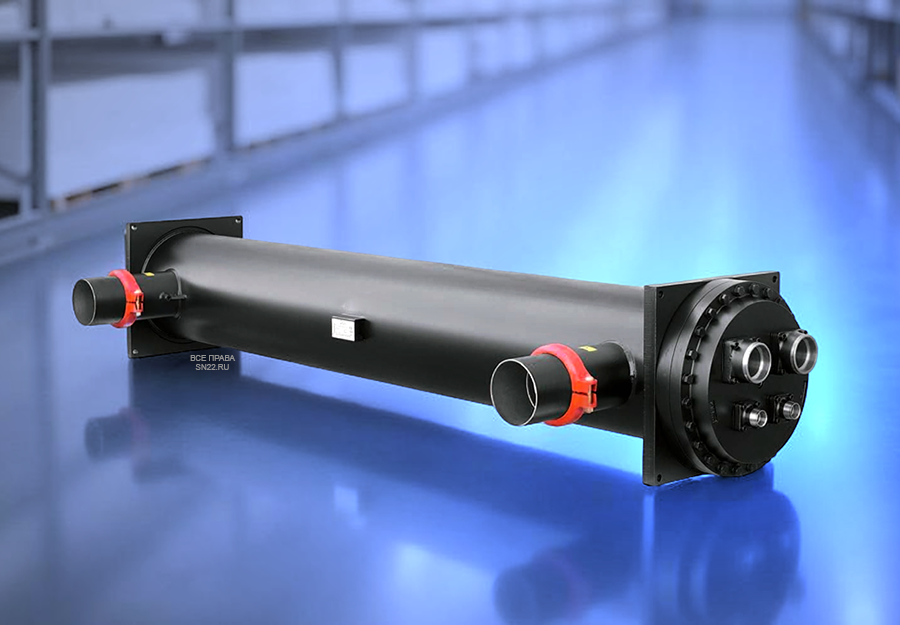

Кожухотрубные теплообменники

Пучок труб в кожухе (TEMA-конфигурации). Работают как конденсаторы, испарители, подогреватели. Выдерживают высокие давления/температуры, стойки к гидроударам и механическим примесям. Часто применяются в НПЗ, химии, энергетике, а также в ЖКХ.

Плюсы: внутренняя надёжность, долгий ресурс, ударопрочность, возможность механической чистки труб.

Минусы: вес и габариты, более низкий U (КПД), выше стоимость монтажа, парциально — трудоёмкое обслуживание.

Кейс ЖКХ: ГВС 2,5 МВт на паре 10 бар — кожухотрубный с плавающей головкой для компенсирования температурных деформаций.

Пластинчатые теплообменники

Пакет гофрированных пластин формирует чередующиеся каналы. Гофра создаёт турбулентность и высокий коэффициент теплопередачи U, поэтому аппараты компактны и лёгки. Мощность наращивается добавлением пластин. Применение: металлургия, фарма, HVAC/ИТП, нефтегаз.

Плюсы: высокий КПД/низкие ΔP при правильном подборе, компактность и масса, простой сервис (CIP, замена прокладок), гибкая масштабируемость.

Минусы: чувствительность к загрязнениям без фильтрации; ресурс уплотнений 3–7 лет; ограничения по давлению для разборных моделей.

Кейс ИТП: 1 МВт вода–вода, 70/40↔10/60 °C — разборный пластинчатый, шкаф 0,8×1,6 м, экономия электроэнергии насосов до 20–30% против кожухотрубного.

Быстрые формулы и микро-пример

Тепловая мощность: Q = m·c·ΔT. Площадь теплообмена: A = Q/(U·ΔT_lm), где ΔT_lm — логарифмический средний перепад температур.

Микро-пример: требуется 500 кВт при ΔT_lm=22 °C. Если U_пл=3500 Вт/м²·К → A≈500000/(3500×22)=6,5 м². Для кожухотрубного U≈1200 → A≈18,9 м². Отсюда разница в габаритах.

Сводная таблица сравнения

Критерий	«Труба в трубе»	Кожухотрубный	Пластинчатый	Диапазон/тип. настройка	Пример из практики	Лайфхак/рекомендация
Компактность/вес	Низкая	Низкая	Высокая	Пластина компактнее ~×5	ИТП 1 МВт — шкаф 0,8×1,6 м	Ограничено место → пластина
U, теплопередача	Средняя	Низкая–средняя	Высокая	U пл: 2000–6000; кож: 500–1500	Вода–вода 70/40↔10/60	Нужна минимальная A → пластина
Давление/температура	Высокие ΔP	Высокие	Средние/высокие*	*сварные/паяные — выше	Пар 10 бар	Пара/выс. давление → кожух
Загрязнение среды	Толерантен к вязкости	Толерантен к мусору	Требует фильтрации	Сетчатый фильтр 0,5–1 мм	Мехпримеси (масла)	Грязно → кожух или фильтрация
Сервис/простой	Средний	Механочистка труб	CIP/быстрый	Затяжка рам, смена прокладок	ГВС МКД — CIP ежегодно	Планируйте запас 10–15%
Стоимость владения (TCO)	Средняя–высокая	Стабильна при тяж. режимах	Низкая при ЖКХ/HVAC	—	Экономия эл-энергии насосов	Чистые контуры → пластина

Сравнили — смотрите живые модели: пластинчатые разборные · паяные · кожухотрубные. Сомневаетесь в типе — спросите инженера в чате.

Сценарии и области применения

Отрасль/задача	Решение	Почему	Диапазон/настройки	Совет
ЖКХ: ИТП ГВС 0,8–2,5 МВт	Разборный пластинчатый	Компактность, высокий U	ΔP 0,3–1,0 бар/контур	Фильтр 0,5–1 мм до ТО
НПЗ/Химия: пар, высокие t°	Кожухотрубный	Давление/температура	Пар 6–16 бар, t° 200–400 °C	Плавающая головка (TEMA)
Пищевая: вязкие продукты	«Труба в трубе»	Гигиена, вязкость	SIP/CIP по регламенту	Шпатлёвка зазоров — нельзя
Охлаждение масла	Кожух или пластина (по чистоте)	Мехпримеси/вязкость	U меньше → запас A	Ставьте маслоуловитель
Чиллер/HVAC	Паяный/разборный пластинчатый	Компактность, сервис	Антифриз до 30–40%	Контроль вязкости/насосов

Это самые популярные виды теплообменников. Если вы сомневаетесь, что выбрать для вашего объекта — свяжитесь с нами. Мы проконсультируем по любым вопросам.

FAQ — ответы на частые вопросы

Какой теплообменник «лучше» в 90% задач ЖКХ?

Разборный пластинчатый: выше U, компактнее, проще сервис. Но проверяйте давление/температуру и качество воды.

Когда однозначно брать кожухотрубный?

Пар >6–10 бар, t° >200 °C, крупные частицы/масла, высокая ударная нагрузка — кожухотрубный надёжнее.

Зачем «труба в трубе», если есть пластина?

Для вязких/неоднородных продуктов и санитарии в пищепроме, а также при больших ΔP — «труба в трубе» эффективнее.

Какой запас по мощности закладывать?

10–15% под загрязнение и пики. Для грязных сред — до 20%.

Как быстро прикинуть площадь?

А≈Q/(U·ΔTlm). Для воды примите U: пластина 3000–4000, кожух 800–1200 Вт/м²·К.

Можно ли ставить пластинчатый на пар?

Да, но с ограничениями по давлению/температуре и правильными уплотнениями. При высоких параметрах — кожухотрубный.

Какие материалы и уплотнения выбрать?

AISI 316L/титан по среде; EPDM для воды/гликоля, NBR для масел, Viton для агрессивных сред и высоких t°.

Как часто делать промывку?

По факту роста ΔP и падения t° на выходе; обычно 6–12 мес для ИТП и чаще при жёсткой воде.

Что критично по монтажу?

Фильтрация перед аппаратом, правильное направление потоков, опрессовка, доступ для сервиса.

Как сравнить TCO вариантов?

Сложите CAPEX (аппарат+обвязка) и OPEX (энергия насосов, промывки, простой). Пластина обычно выигрывает в чистых контурах.

Поможем выбрать и рассчитать «под ключ»

Подберём тип, материалы и площадь теплообмена под ваши параметры. КП сегодня.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник

ООО «АТУ» • sn22.ru

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
