Как промыть теплообменник: 6 этапов безразборной промывки

Q: Как понять, что пора делать CIP-промывку?

Рост потерь давления на 30–50% и/или падение выходной температуры на 3–5 °C при прежних расходах.

Q: Какая скорость/давление нужны для внутренней промывки?

Обычно достаточно 0.5–2 бар для обеспечения турбулентности без кавитации.

Q: Какой реагент выбрать против накипи?

5–10% соляная кислота (с ингибитором) либо 5–8% лимонная; для чувствительных сталей — сульфаминовая 3–7%.

Q: Нужно ли нейтрализовать кислоту после CIP?

Да. Довести pH стока до 6.5–8.0, при необходимости промыть 1–2% раствором соды и водой.

Q: Можно ли делать CIP на паяных теплообменниках?

Можно при соблюдении температур и концентраций и проверке совместимости с припоем.

Q: Что с оребрёнными (воздушными) аппаратами?

Внутри — CIP; внешнее оребрение очищают водоструйно/паром по ТБ, без деформации ламелей.

Q: Как защитить уплотнения во время CIP?

Соблюдать t°/концентрации, применять ингибиторы, после кислот — нейтрализация и ополаскивание.

Q: Сколько длится цикл?

В среднем 1–2 часа: подготовка, циркуляция 30–90 мин, финишная промывка.

Q: Как часто повторять промывку?

Минимум раз в год; чаще — по тренду ΔP и качеству воды/воздуха.

Q: Что делать, если эффекта почти нет?

Сменить реагент/режим, проверить направление потока и завоздушивание; при необходимости — частичная разборка.

Безразборная (CIP) промывка теплообменника — от 12 000 ₽, 3–5 часов на объекте, опрессовка с актом: страница услуги или 8 (804) 333-71-04.

Отложения снижают КПД и увеличивают энергозатраты. Разбираем 6 этапов безразборной промывки (CIP) теплообменника: что, чем и как делать, чтобы вернуть мощность без демонтажа.

Нужна промывка теплообменника без демонтажа?

Составим регламент, подберём химию и насосную станцию под ваши параметры. Расчёт и КП — за 30–60 минут.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Почему падает эффективность: причины загрязнений
Что такое безразборная промывка (CIP)
6 этапов безразборной промывки
Режимы, химия и оборудование
Контроль результата и типовые ошибки
FAQ

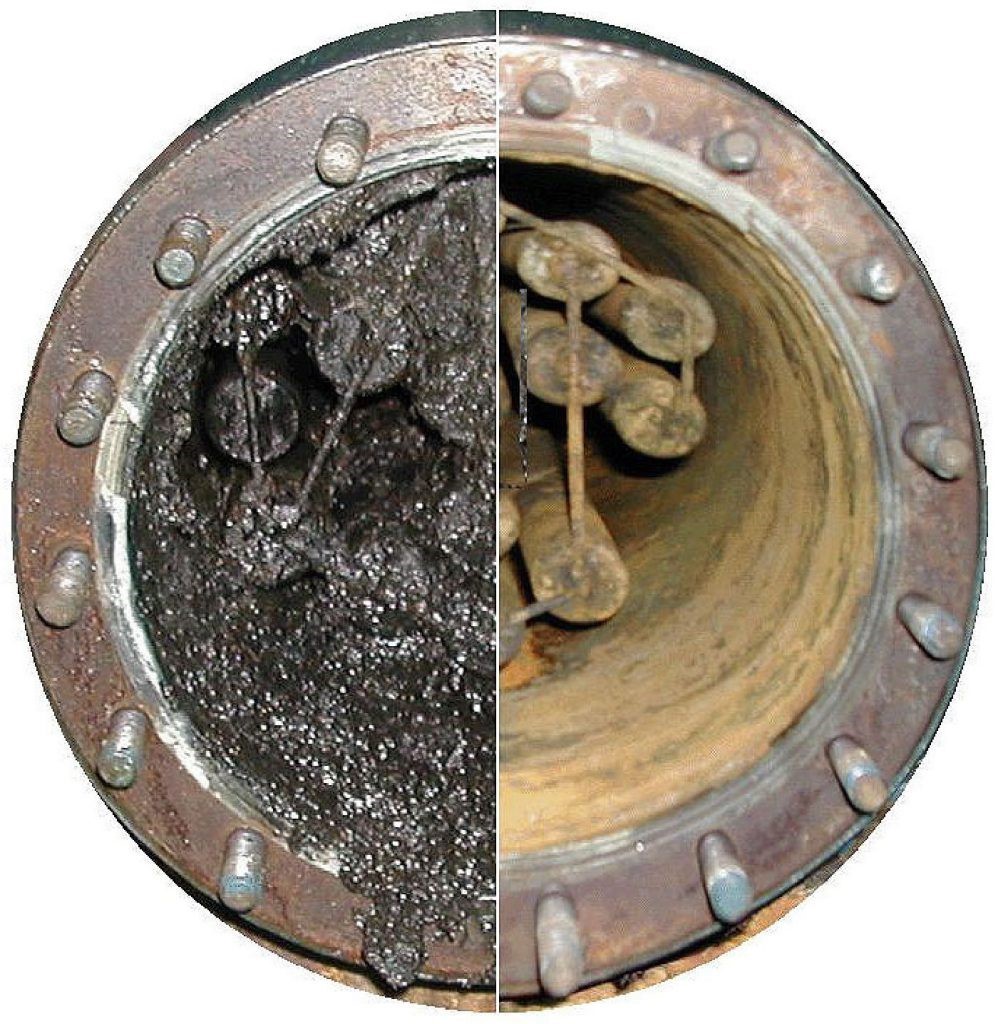

Оседание загрязнений снижает скорость потока и увеличивает энергопотребление

Почему падает эффективность: причины загрязнений

Независимо от типа энергоносителя (вода или воздух) внутренние поверхности теплообменников со временем покрываются отложениями. Это уменьшает скорость потока и повышает потери давления, ускоряет износ элементов.

Потеря скорости теплоносителя

Отложения работают как «теплоизоляция»: растёт разность температур между входом и выходом, появляются накипь и биоплёнка. В воздушных аппаратах пыль забивает оребрение и решётки, нарушая прокачку.

Снижение напора и давления

Твёрдые частицы провоцируют эрозию и коррозию трубных стенок, микротрещины и термоутечки. Растёт шероховатость каналов — увеличивается гидросопротивление, возрастает нагрузка на насосы/вентиляторы.

Что мониторить еженедельно:

перепад температур (горячая/холодная стороны);
потери давления по контурам;
текущее энергопотребление насосов/вентиляторов.

Отклонения на 10–20% от паспортных значений — повод планировать промывку.

Что такое безразборная промывка (CIP)

Безразборная промывка — это циркуляция моющих растворов через аппараты без демонтажа. Метод применим для пластинчатых, «труба в трубе», спиральных и оребрённых теплообменников при наличии обвязки с байпасом.

Когда применять

Рост ΔP > 30–50% от нормы;
Падение выходной температуры на 3–5 °C при прежних расходах;
После аварий/плановых остановок с риском подсыхания осадков.

Плюсы CIP

Без демонтажа и резки обвязки;
Сокращение простоя в 2–4 раза;
Меньше рисков повреждения уплотнений и пластин.

6 этапов безразборной промывки

Подготовка и СИЗ. Респираторы, очки, перчатки; при кислотных растворах — защита дополнительно для кожи и глаз.
Отключение и блокировка. Закрыть подачу/обратку, обесточить насосы, установить заглушки/байпас. Нижний штуцер — вход химраствора.
Осмотр и сброс давления. Проверить корпус и уплотнения; стравить давление через предохранительный клапан, охладить аппарат до комнатной температуры.
Подключение установки. Подающий шланг — снизу, обратный — сверху (удаление воздуха, полное смачивание каналов).
Заполнение и циркуляция моющего раствора. Готовим раствор требуемой концентрации, запускаем насос; контролируем pH/температуру по регламенту.
Финишная промывка пресной водой. Перевести обратку в дренаж, промывать до прозрачности стока и нейтрального pH; вернуть штатную схему, выполнить опрессовку.

Лайфхак: разверните шланги на финише «снизу-вверх» — так смоете тяжёлые отложения, осевшие в нижних коллекторах.

Режимы, химия и оборудование

Задача/тип отложений	Раствор/концентрация	t°, время	Оборудование (насос/бак)	Примечание и лайфхак
Карбонатная накипь (CaCO₃)	HCl 5–10% или лимонная кислота 5–8%	30–45 °C, 30–90 мин	Цирк. станция 0.5–2 бар, бак ≥10 л	Следить за pH, при активном газовыделении снижать t°
Сульфатные/смешанные отложения	Сульфаминовая 3–7% ± ингибитор	35–50 °C, 60–120 мин	Насос химстойкий, байпас	Безопаснее соляной при стали 316L; контроль коррозии
Органика/биоплёнка	Щёлочь NaOH 1–2% → вода → кислота 3–5%	40–55 °C, 40–60 мин на этап	Двухбаковая CIP-станция	Сначала щёлочь, затем кислота — эффективность выше
Финиш/нейтрализация	Раствор соды 1–2% или вода до pH≈7	Холодная, 10–20 мин	Тот же контур	Обязательно после кислот, чтобы защитить уплотнения

Пояснение по давлениям

Для внутренней CIP-циркуляции достаточно 0.5–2 бар (чтобы обеспечить турбулентность без кавитации). Ультравысокие давления (1400–2800 бар) относятся к внешней водоструйной очистке оребрения и применяются только по технике безопасности и вне аппарата.

Материалы и уплотнения

AISI 304/316L — стандарт для воды/гликолей;
EPDM — до ~150 °C; NBR — устойчивость к маслам;
Viton (FKM) — для агрессивных сред и повышенных t°.

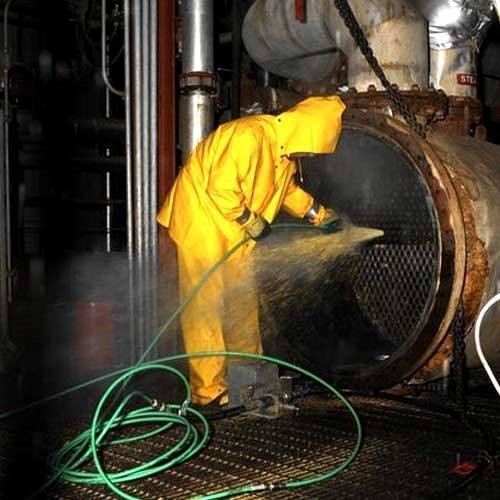

Финишная промывка и проверка герметичности после CIP

Как выбрать способ очистки теплообменника

Химический способ растворяет минеральные и органические отложения, механическая очистка с разборкой открывает каждый канал, а гидродинамический метод срывает загрязнение потоком воды.

Химию выбирают для равномерной плёнки накипи, продуктов коррозии или биологических отложений. При смешанном загрязнении способ выбирают по преобладающему слою и доступу к каналам. Состав реагента подбирают по материалу пластин, труб, припоя и уплотнений: для паяного теплообменника отдельно проверяют совместимость с медью или никелем. Химический метод не заменяет осмотр, если канал закрыт твёрдым мусором. Остатки шлама после реакции удаляют промывкой и фильтрацией.

Механический способ нужен, если канал перекрыт волокнами, кусками ржавчины, окалиной или плотным мусором. Разборка теплообменника позволяет увидеть каждую пластину, оценить состояние прокладок и найти локальное загрязнение. Такой метод удобен для разборных аппаратов в ИТП, но требует схемы сборки и контроля равномерности стяжки.

Гидродинамический метод подходит для труб, коллекторов и наружного оребрения теплообменника, когда загрязнение удерживается слабее материала поверхности. Напор, расход и направление струи выбирают по Ду, Ру и конструкции. Слишком агрессивный режим деформирует ламели, защитный слой или уплотнение, поэтому оборудование для очистки настраивают по паспорту аппарата.

Когда промывать и как оценить загрязнение

Пора планировать очистку теплообменника, если при прежнем графике 150/70 или 95/70 аппарат не передаёт расчётное тепло и одновременно меняются расход, ΔP или LMTD.

Смотрите не на один замер, а на тренд в журнале работы теплообменника в ИТП или ЦТП. Рост гидросопротивления при том же положении регулирующего клапана указывает на сужение прохода. Снижение LMTD при стабильных расходах говорит о слое на поверхности. Для контура ГВС дополнительный сигнал: медленный выход на заданную температуру после водоразбора. Перед работой исключите завоздушивание, закрытый клапан, ошибку датчика и падение параметров теплоносителя.

Для химической очистки теплообменника нужно оборудование с химически стойким насосом, баком, запорной арматурой, манометром, термометром и фильтром на обратной линии. Подберите промывочное оборудование, шланги и соединения под Ду и Ру аппарата. Контрольно-измерительное оборудование проверьте до подключения. Рядом держите ёмкость для проб, индикатор pH, чистую воду и СИЗ. Для механики добавьте отдельное оборудование для фиксации пластин, динамометрический ключ и комплект подходящих прокладок.

Промывочную жидкость на выходе из теплообменника проверяют в начале, во время циркуляции и перед сливом. В прозрачной пробе оценивают цвет, мутность, пену и осадок, затем сравнивают pH с исходной водой и рабочим регламентом. Если в жидкости ещё видны частицы или её реакция заметно отличается от исходной, финишная очистка теплообменника не завершена. Состояние жидкости дополняет, а не заменяет проверку: отсутствие осадка в одной пробе не подтверждает чистоту каналов теплообменника. Результат сопоставляют с ΔP, температурой и герметичностью.

О выборе реагента и оснащения читайте в материале по промывке и обслуживанию теплообменников и в каталоге химии для промывки.

Контроль результата и типовые ошибки

Что проверить	Норма/критерий	Если не в норме	Рекомендация/лайфхак
Потери давления (ΔP)	Снижение на 20–50% после промывки	Эффект < 10%	Повторить цикл с иной концентрацией/температурой, сменить реагент
Выходная температура	Возврат к паспортным ±2 °C	Недобор	Проверить расход, завоздушивание, направление потоков
pH стока	6.5–8.0 (после нейтрализации)	Кислый/щелочной	Допромыть до нейтрального pH, согласовать со сливом
Протечки	Отсутствуют при опрессовке	Есть подсос/капли	Диагностика уплотнений, равномерная подтяжка, дефектовка

Типичные ошибки:

Кислотная промывка без последующей нейтрализации — ускоренная деградация уплотнений;
Перегрев раствора — активное газовыделение, кавитация, коррозия;
Подключение «сверху вниз» на подаче — воздушные карманы и «слепые зоны»;
Отсутствие фильтра на обратной линии — повторное занесение взвеси.

FAQ — ответы на частые вопросы

Как понять, что пора делать CIP-промывку?

Если ΔP вырос на 30–50% или выходная температура упала на 3–5 °C при прежних расходах — планируйте промывку.

Какая скорость/давление нужны для внутренней промывки?

Обычно хватает 0.5–2 бар и турбулентного режима; задача — срывать отложения без кавитации.

Какой реагент выбрать против накипи?

5–10% HCl (с ингибитором) либо 5–8% лимонная; при 316L/чувствительных сплавах — сульфаминовая 3–7%.

Нужно ли нейтрализовать кислоту после CIP?

Да. Промойте до нейтрального pH (6.5–8.0) или используйте 1–2% раствор соды, затем вода.

Можно ли делать CIP на паяных теплообменниках?

Да, при соблюдении температур/концентраций и без механических ударов; проверьте совместимость с припоем (медь/никель).

Что с оребрёнными (воздушными) аппаратами?

Внутренний контур — CIP; внешнюю поверхность ребра очищают водоструйно/пароочисткой по ТБ, без деформации ламелей.

Как защитить уплотнения во время CIP?

Не превышайте t° и концентрации, используйте ингибиторы коррозии, после кислот — нейтрализация и ополаскивание.

Сколько длится цикл?

В среднем 1–2 часа: подготовка 15–20 мин, циркуляция 30–90 мин, финиш 10–30 мин.

Как часто повторять промывку?

Минимум раз в год; при жёсткой воде/пылевых средах — по факту роста ΔP или по месячным трендам мониторинга.

Что делать, если эффекта почти нет?

Поменять реагент/температуру/время, проверить направление потоков и завоздушивание; при необходимости — частичная разборка и осмотр пластин.
