Кожухотрубный охладитель: охладители дренажа на ТЭЦ и в котельных — назначение и схемы

Охладители дренажа служат для понижения температуры пароконденсатных дренажей, продувки котлов и технологических сбросов до нормативных значений перед их возвратом в систему или перед сбросом в канализацию/ливнёвые сети. Разберём типовые схемы, требования и как быстро прикинуть размеры аппарата.

Видео: Кожухотрубный охладитель: охладители дренажа на ТЭЦ и в котельных — назначение и схемы

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужно подобрать охладитель дренажа под ваши параметры?

Заполните калькулятор ниже или отправьте параметры инженеру — рассчитаем и предложим подходящее исполнение и материалы.

Отправить параметры инженеру Перейти в каталог охладителей дренажа

Работаем по РФ и Казахстану. Сроки и сметы — оперативно.

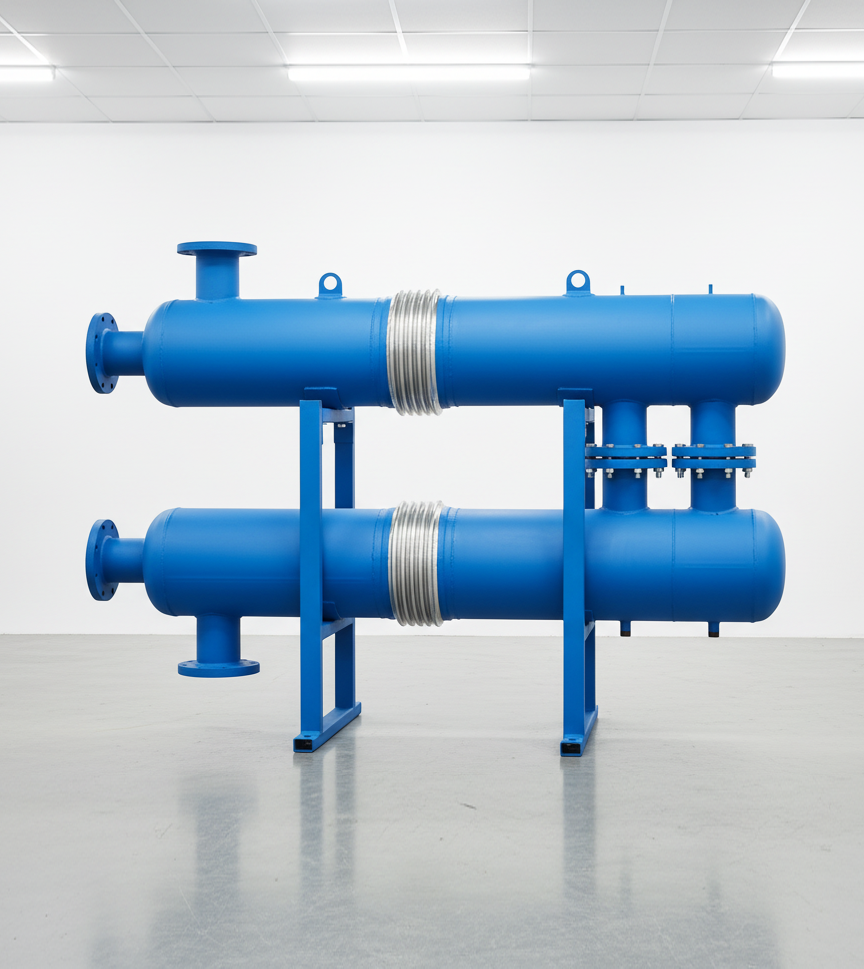

Кожухотрубный охладитель дренажа — исполнение для площадки — Кожухотрубный охладитель дренажа в поставке.

Схема потоков в кожухотрубном охладителе — Противоточная схема — базовый вариант для эффективности.

Содержание:

Назначение и типовые требования
Схемы включения на ТЭЦ и в котельных
Конструкция и выбор типа (ХН*/ХК*/ХП*)
Материалы и обвязка
Калькулятор экспресс-расчёта
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Назначение и типовые требования

Задача: охладить дренажи/продувку до установленной температуры (часто 40–45 °C при сбросе в канализацию; для возврата в систему — согласно проекту).
Среды: горячий конденсат/продувка (горячая сторона) и охлаждающая вода из оборотного/технического водоснабжения (холодная сторона).
Требования: надёжность, возможность дренажа и дегазации, устойчивость к перепадам температур и к накипеобразованию.

Схемы включения

Прямоточная ветвь дренажей → охладитель → бак/канализация — с регулированием расхода воды по температуре выхода дренажа.
С возвратом тепла — охлаждающая вода может подмешиваться в технологические нужды (по проекту и качеству воды).
Параллельно нескольким потребителям — при распределённой системе дренажей, с коллектором и балансировкой.

Конструкция и выбор типа

ХНГ/ХНВ — базовое решение при умеренных ΔT и чистой воде; бюджетно, просто в обслуживании.
ХКГ/ХКВ — при больших перепадах температур/термоциклах для защиты кожуха (пуски/остановы, резкие изменения расхода).
ХПГ/ХПВ — если нужна частая разборка/чистка пучка (накепь, загрязнения).
Ориентация: вертикаль удобна по дренажу/экономии места; горизонталь — по обвязке и доступу к крышкам.

Материалы и обвязка

Трубки: углеродистая сталь или 304/316L (по качеству воды/температуре); для агрессивной воды — 316L/CuNi/титан.
Кожух/днища: сталь 20/09Г2С; для агрессивной среды — нержавеющие стали/покрытия.
Обвязка: фильтр-грязевик на воде, регулятор расхода/температуры, дренажи/воздухоотводчики, байпас на период обслуживания.

Калькулятор экспресс-расчёта охладителя дренажа

Расход дренажа, т/ч c_p дренажа, кДж/кг·К T_drain,in, °C T_drain,out, °C T_water,in, °C Предполож. T_water,out, °C U, кВт/м²·К

Открыть каталог охладителей дренажа

Расчёт ориентировочный. В проекте учитывают схему ходов, fouling-фактор, ограничения по ΔP и требования по автоматике/контролю температуры.

Каталог кожухотрубных охладителей

Охладители дренажа Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ

Подобрать по параметрам

FAQ — 10 вопросов по охладителям дренажа

До какой температуры нужно охлаждать дренаж?

Часто до 40–45 °C при сбросе в канализацию. Для возврата в систему — по проектным требованиям.

Какой тип кожухотрубника выбрать?

Умеренные ΔT — ХН*; большие ΔT/термоциклы — ХК*; при частой чистке/накепи — ХП*.

Какие материалы труб лучше?

Сталь/нерж. (304/316L) — по качеству воды и температуре. При агрессивной воде — 316L/CuNi/титан.

Как регулировать температуру выхода?

Чаще дросселируют расход охлаждающей воды по сигналу T_drain,out (регулятор + КИП).

Нужен ли деаэратор перед охладителем?

При наличии газов в дренаже — предусмотреть дегазацию/воздухоотводчики в верхних точках.

Как бороться с накипью?

Фильтрация воды, поддержание скоростей 1.0–1.8 м/с, регламент промывок, подбор материалов.

Вертикальный или горизонтальный аппарат?

Вертикаль удобна по дренажу и экономии места; горизонталь — по обвязке и сервису.

Можно ли использовать оборотную воду?

Да, если укладывается по температуре и качеству; закладывают запас площади под fouling.

Что включить в ТЗ?

Расход/температуры дренажа и воды, требуемая T выхода, доп. ΔP, материалы, условия монтажа/автоматика.

Поможете рассчитать и подобрать?

Да — используйте калькулятор и отправьте параметры, подготовим расчёт и коммерческое предложение.
