Как проверить, что материалы пластин и прокладок подобраны правильно

Q: Какой материал прокладок выбрать для ГВС?

Чаще EPDM: совместим с горячей водой/гликолями, выдерживает кратковременный пар до ~150 °C.

Q: Когда нужен FKM (Viton)?

При углеводородах/растворителях и высоких температурах (до ~200 °C). Для щелочей/аминов подбирают иные материалы.

Q: Можно ли оставить 316L при Cl⁻ 250 мг/л и 60 °C?

Риск питтинга высок. Рекомендуются 254 SMO или титан, либо снижение хлоридов.

Q: Чем плох NBR при 130 °C?

Быстрое старение и потеря эластичности. Выбирайте HNBR/EPDM/FKM по химии.

Q: Какой запас по температуре закладывать?

Обычно +10–20% к ожидаемым пикам с учётом CIP и старения.

Q: Можно ли смешивать прокладки разных партий?

Нежелательно — различается твердость и усадка. Меняйте комплектом.

Q: Как понять, что прокладки «устали»?

Трещины, дубление, течи при нормальном прижиме, рост момента затяжки.

Q: EPDM переносит насыщенный пар?

Кратковременно да, длительно — нет. Нужны специальные смеси или иные материалы.

Q: Какие документы запросить у поставщика?

Сертификат 3.1 на сталь, паспорт прокладок (химсостав/диапазоны), протокол испытаний и маркировка партии.

Правильный подбор материалов пластин и прокладок решает ресурс и безопасность ПТО. Ниже — быстрые проверки, матрицы совместимости по средам, температурные диапазоны, формулы и реальные сценарии выбора для воды, гликоля, морской воды, CIP и масел.

Нужно проверить корректность материалов ПТО на вашем объекте?

Соберём исходные, сверим химию/t/р/Cl⁻, дадим заключение и варианты замены пластин/прокладок.

Позвонить 8 (804) 333-71-04 Отправить параметры Онлайн-заявка Пластины и уплотнения

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Быстрая проверка правильности подбора
Материалы пластин: где какие нужны
Материалы прокладок: диапазоны и среды
Пошаговый алгоритм валидации проекта
Таблицы совместимости и уставок
Качество воды: pH, хлориды, CIP
Приёмка и маркировка: что проверить
Кейсы выбора материалов
Эксплуатация: хранение и сервис прокладок
FAQ

Структура пластинчатого теплообменника — Рельеф пластин формирует турбулентность и распределение давления — материал должен выдерживать химию и нагрузку.

Быстрая проверка правильности подбора

Среда и температура: знаем химсостав, pH, t_max, наличие масел/растворителей/Cl⁻?
Давление и циклы: рабочее/испытательное, число пусков/остановов, гидроудары.
Материал пластин: AISI 304/316 для воды; 254 SMO/титан для высокой хлоридности; сплавы Ni/Cr/Mo для агрессивных сред.
Материал прокладок: NBR — масла/вода до ~110 °C; EPDM — ГВС/гликоль/щелочи до ~150 °C; FKM (Viton) — углеводороды/растворители до ~200 °C; спец. PTFE-«конверт» для сильной химии.
Запас прочности/ресурса: температура и химстойкость с запасом 10–20%, учтён старение и CIP?

Мини-проверка: если Cl⁻ > 200 мг/л при t > 60 °C — не используйте 304/316; берите 254 SMO или титан. Для прокладок при t > 130 °C — уходите от NBR в пользу EPDM/FKM.

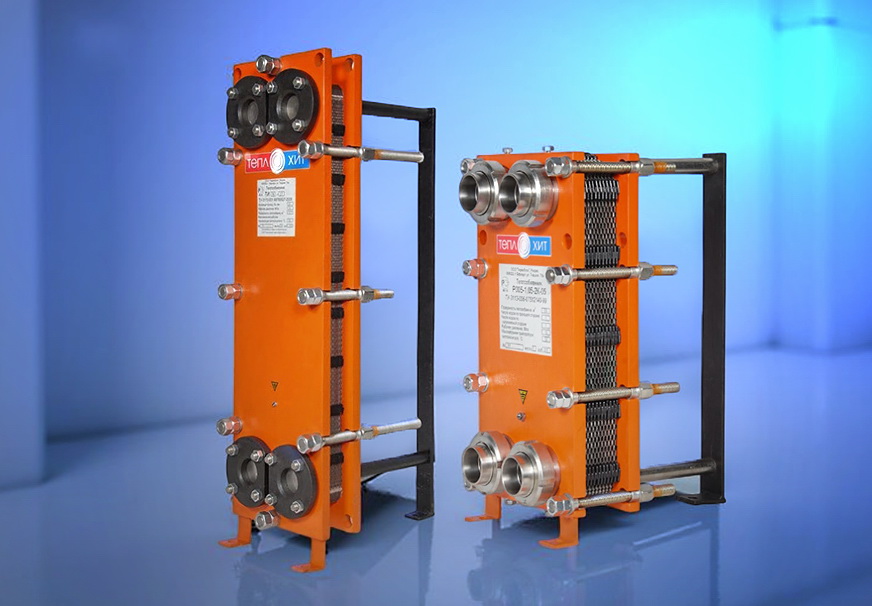

Теплообменник для горячей воды — Для ГВС и гликолевых контуров чаще применяют нержавейку 316L + EPDM.

Материалы пластин: где какие нужны

База: AISI 304/316L — коррозионная стойкость для «чистой» воды и ОВК. 316L предпочтительнее из-за молибдена (стойкость к точечной коррозии).

Высокие хлориды (морская/солоноватая вода): 254 SMO или титаны Grade 1/2; для очень агрессивных сред — титан обязателен.
Органические кислоты/щелочи, CIP: 316L/254 SMO; избегать меди/латуни.
Химические среды (растворители/кислоты): специальные никелевые сплавы (Hastelloy) по расчёту.

Формула-наметка (для нержавеек): PREN

PREN ≈ %Cr + 3.3·%Mo + 16·%N. Больше PREN — выше стойкость к питтингу (хлоридам). Пример: 316L (Mo≈2.2%) ⇒ PREN ~ 25; 254 SMO (Mo≈6.5%, N≈0.2%) ⇒ PREN ~ 42 — заметно устойчивее.

Материалы прокладок: диапазоны и среды

NBR (нитрильный каучук): вода/масла/топливо, обычно до ~110 °C; не любит озон/пар/ароматические растворители.
HNBR: усиленная термостойкость до ~140 °C, устойчивей к маслам.
EPDM: ГВС, гликоли, щелочи, кислородсодержащие среды; хорошо переносит пар кратковременно; обычно до ~150 °C.
FKM (Viton): углеводороды, растворители, высокие t; до ~200 °C; не дружит с горячими щелочами/аминовыми средами.
PTFE/«конверт»: сильная химия/растворители, высокая химстойкость; жёстче в монтаже, хуже упруго-эластичность.

Сценарии

ГВС/ОВК: 316L + EPDM (или NBR при t≤90 °C и отсутствии окислителей).
Масла/теплоносители: 316L/углеродистая сталь (по среде) + NBR/HNBR.
Растворители/топливо: нержавейка/сплав + FKM; проверка на набухание по ASTM.

Как проверить, что материалы пластин и прокладок подобраны правильно — Маркировка партии прокладок и штампы на пластинах — обязательны к проверке при приёмке.

Пошаговый алгоритм валидации проекта

Соберите исходные: состав сред, pH, Cl⁻, t_max/t_avg, P_раб, CIP-режимы.
Подбор пластин: сравните среду с матрицей совместимости; проверяйте PREN/стойкость к питтингу.
Подбор прокладок: сверьте t и среду с диапазонами NBR/EPDM/FKM/HNBR/PTFE.
Запас: добавьте 10–20% к t и химстойкости на старение/CIP/флуктуации.
Проверка габаритов и прижима: соблюдайте диапазон сжатия пакета пластин, момент затяжки болтов.
Документы: требуйте сертификаты материалов (EN 10204 3.1), паспорта прокладок и кривая твердости Shore A.

Таблицы совместимости и уставок

Среда	Пластины (рекомендация)	Прокладки (рекомендация)	Типовой t / p	Пример из практики	Лайфхак
ГВС, хлорированная вода	316L (Cl⁻ < 200 мг/л); 254 SMO при Cl⁻ ≥ 200 мг/л	EPDM	60 °C / 6–10 бар	МКД: переход на 254 SMO исключил питтинг	Контроль Cl⁻ ежеквартально
Морская/солоноватая вода	Титан Gr.1/2	EPDM/FKM по среде	5–35 °C / 6–16 бар	ОЖС: титан + EPDM — 5 лет без питтинга	Скорость >0.8 м/с против отложений
Гликоль 30–40%	316L	EPDM	−10…+80 °C / 4–10 бар	ОВК: Δp↑ — учли вязкость при подборе	A ↑ на 20–40% из-за k↓
Масла/теплоносители	316L/углеродистая сталь*	NBR/HNBR	50–120 °C / 6–16 бар	Пресс: HNBR выдержал t 130 °C	*По коррозионной стойкости масла
CIP: щёлочь/кислота	316L/254 SMO	EPDM/FKM (по химии)	60–85 °C / 6–10 бар	Пищепром: EPDM пережил 500 циклов	Не держите EPDM в горячем паре долго
Растворители/углеводороды	316L/сплав Ni	FKM	20–120 °C / 6–16 бар	Нефтехим: FKM без набухания	Проверьте совместимость по ASTM

Параметр контроля	Ориентир/диапазон	Как проверить	Критерий «ОК»	Примечание
pH воды	6.5–9.0 (ОВК/ГВС)	Лаборатория/онлайн-датчик	В пределах спецификации	Вне диапазона — ускоренная коррозия
Хлориды Cl⁻	< 200 мг/л (316L); < 1000 мг/л (254 SMO); титан — устойчив	Титриметрия/ионометр	Не превышает лимит	С ростом t пороги снижаются
Температура среды	NBR ≤ ~110 °C; EPDM ≤ ~150 °C; FKM ≤ ~200 °C	Тренд-лог в SCADA	Нет длительных превышений	Кратковременные пики учитывайте запасом
Твёрдость прокладок	Shore A по паспорту ±5	Дюрометр	Соответствует партии	Старение повышает твёрдость
Сжатие пакета пластин	По мануалу (мин–макс)	Штангенциркуль/метки	В коридоре	Недожим — течи; перетяг — износ

Качество воды: pH, хлориды, CIP

Жёсткость и соли: умягчение снижает накипь и риск подгаров прокладок.
Окислители: хлор/пероксиды ускоряют старение EPDM/NBR — контролируйте дозы.
CIP-циклы: фиксируйте рецептуры и t; избегайте длительного пара для EPDM; после CIP — промывка до нейтрального pH.

Приёмка и маркировка: что проверить

Штамп марки стали на пластинах, толщина и глубина канавки уплотнения — по чертежам.
Маркировка прокладок (материал/партия/дата), сертификаты EN 10204 3.1.
Тест-сборка: визуальная геометрия, отсутствие перекосов, пробное давление воды/воздуха.

Кейсы выбора материалов

Кейс 1 — ГВС, Cl⁻ = 250 мг/л, 60 °C

316L дал питтинг через 8 мес. Замена на 254 SMO + EPDM. Итог: 3+ года без дефектов, стабильные уставки.

Кейс 2 — Морская вода, 20 °C

Титан Gr.2 + EPDM. Итог: отсутствует точечная коррозия, Δp стабилен; рекомендована скорость >0.8 м/с.

Кейс 3 — ОВК с 30% гликолем

316L + EPDM; учтён рост вязкости. Итог: добавлен запас площади 30%, насос с повышенным напором — отказов нет.

Эксплуатация: хранение и сервис прокладок

Хранить прокладки в закрытой таре при +5…+25 °C, без УФ, вдали от озоноисточников.
Не применять смазки, не совместимые с материалом (риски набухания).
Плановая замена прокладок: обычно каждые 3–5 лет или по состоянию (трещины, потёртости, «дубление»).

FAQ — ответы на частые вопросы

Как быстро проверить, что материал пластин выбран правильно?

Сверьте среду/Cl⁻/pH/t с матрицей: вода — 304/316L; высокие хлориды — 254 SMO/титан; химия — сплавы Ni. Проверьте запас и документы 3.1.

Какой материал прокладок выбрать для ГВС?

Обычно EPDM: устойчив к горячей воде/гликолям и кратковременному пару, рабочие t до ~150 °C.

Когда нужен FKM (Viton)?

При углеводородах, растворителях и повышенных температурах (до ~200 °C). Для щелочей/аминов выбирайте другие материалы.

Можно ли оставить 316L при Cl⁻ 250 мг/л и 60 °C?

Риск питтинга высок. Рекомендуем 254 SMO или титан — либо снижение Cl⁻.

Чем плох NBR при 130 °C?

Ускоренное старение/твердение и потеря эластичности. Выберите HNBR/EPDM/FKM в зависимости от среды.

Какой запас по температуре закладывать?

Обычно +10–20% к ожидаемым пикам с учётом CIP и старения прокладок.

Можно ли смешивать прокладки разных партий?

Нежелательно: различия в твердости и усадке. Лучше менять комплектом и хранить партию как набор.

Как понять, что прокладки «устали»?

Трещины, «дубление», течи при номинальном прижиме, рост требуемого момента затяжки — повод на замену.

EPDM переносит насыщенный пар?

Кратковременно — да; длительно — нет. Для постоянного пара ищите специальные смеси или иные материалы.

Какие документы запросить у поставщика?

Сертификат 3.1 на сталь, паспорт прокладок с химсоставом/диапазонами, протокол испытаний и маркировку партии.
