Запас поверхности теплообменника

Q: Что такое запас поверхности в одном предложении?

Дополнительная площадь теплообмена, заложенная на загрязнение и колебания режимов, чтобы мощность не падала между промывками.

Q: Как быстро оценить нужный запас?

Используйте F ≈ 1 + Rf·kчист; при kчист=2500 Вт/м²·K и Rf=1e−4 F≈1.25 (+25%).

Q: Когда нужен большой запас (>35%)?

При ГВС, «грязных» сетях, гликоле, редких промывках и нестабильных графиках.

Q: Как учитывать гликоль?

Увеличьте запас площади и проверьте насосы: вязкость выше, коэффициент теплопередачи ниже.

Q: Пластинчатый или кожухотрубный при «грязной» воде?

Кожухотрубный проще чистить механически; пластинчатый компактнее, но требователен к фильтрации.

Q: Можно ли компенсировать малый запас частыми промывками?

Да, но вырастут простои и стоимость сервиса — выбирайте баланс по экономике.

Запас поверхности теплообменника — это осознанный резерв площади A, который закладывают при проектировании, чтобы аппарат сохранял мощность при загрязнении (Rf), старении и колебаниях режимов. Ниже — простые формулы, быстрые проверки, кейсы и таблицы.

Нужен расчёт запаса поверхности под ваши условия?

Учтём качество воды, гликоль, графики температур и требуемый ресурс до промывки. Дадим варианты для кожухотрубных и пластинчатых аппаратов.

Позвонить 8 (804) 333-71-04 Запросить расчёт Отправить ТЗ Пластины и уплотнения ПТО

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое «запас поверхности» и зачем он нужен
Как рассчитывают запас: формулы и микро-примеры
Качество теплоносителя и роль R_f
Трубчатые аппараты: преимущества и сервис
Инновации: профилированные трубы
Особенности серии ВВПИ и блочные схемы
Адаптация к переменным условиям
Таблицы: ориентиры запаса и пример расчёта
FAQ

Запас поверхности теплообменника — Резерв площади помогает удерживать требуемую теплоотдачу между промывками.

Что такое «запас поверхности» и зачем он нужен

Запас поверхности — это дополнительная площадь теплообмена A, закладываемая сверх минимально расчётной. Цель — сохранить требуемую тепловую нагрузку Q при:

появлении загрязнений и накипи (суммарное сопротивление загрязнения R_f);
колебаниях температурных графиков и расходов;
старении материалов, снижении «чистого» коэффициента теплоотдачи.

Практика: для чистых закрытых систем берут +10–25% площади, для «грязных» сетей/ГВС — +25–40% и выше. Конкретный запас зависит от воды, режимов и допустимого интервала между промывками.

Как рассчитывают запас: формулы и микро-примеры

Базовая тепловая формула: Q = k · A · ΔT_lm, где k — общий коэффициент теплопередачи, A — площадь, ΔT_lm — логарифмический средний перепад температур.

С учётом загрязнения: 1/k_грязн = 1/k_чист + R_f.

Итоговая площадь: A_грязн = Q / (k_грязн · ΔT_lm).
Коэффициент запаса по площади: F = A_грязн / A_чист = k_чист / k_грязн ≈ 1 + R_f·k_чист.

Микро-пример

Дано: Q = 1 МВт, ΔT_lm = 20 K, k_чист = 2500 Вт/м²·K, R_f = 0.0001 м²·K/Вт.

1/k_грязн = 1/2500 + 0.0001 = 0.0004 + 0.0001 = 0.0005 ⇒ k_грязн ≈ 2000 Вт/м²·K.
A_чист = 1e6 / (2500·20) = 20 м².
A_грязн = 1e6 / (2000·20) = 25 м².
Запас: F = 25/20 = 1.25 (то есть +25% площади).

Совет: добавьте 5–10% технологического резерва сверх A_грязн при нестабильных графиках или вводе гликоля.

Качество теплоносителя и роль R_f

В реальных сетях присутствуют ржавчина, окалина, песок. Они откладываются на стенках каналов, увеличивая R_f и снижают k. Правильный запас поверхности компенсирует падение k до следующей чистки.

Быстрая диагностика загрязнения: рост Δp аппарата и падение Δt при прежних расходах.
Сервисные меры: фильтрация/водоподготовка, регламент промывок, мониторинг трендов Δp и температур.

Трубчатые аппараты: преимущества и сервис

Технологичность и ремонтопригодность: удобная замена/очистка отдельных труб, прочная конструкция.
Гибкость к нагрузкам: трубки допускают упругое деформирование под гидравлическими воздействиями.

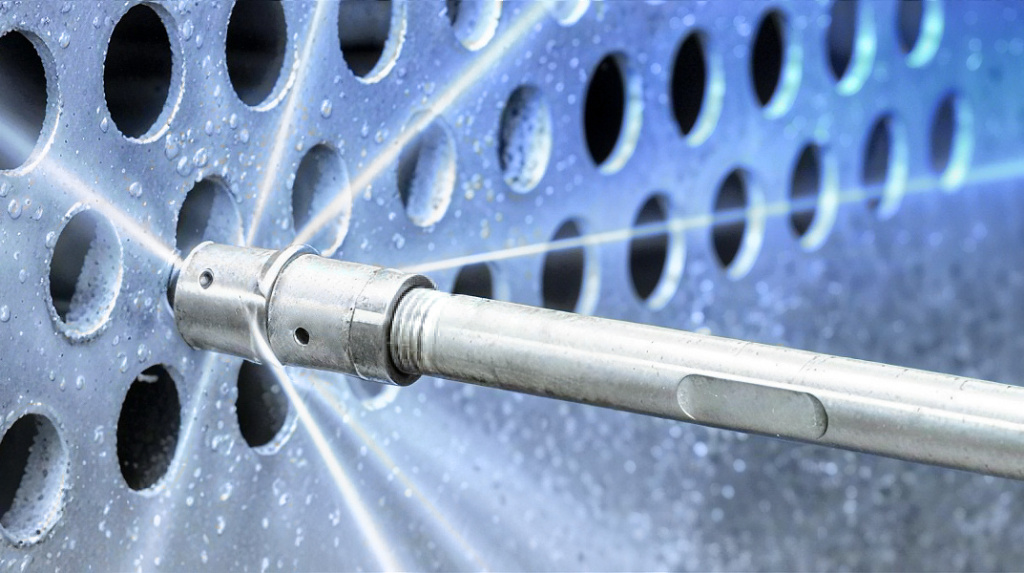

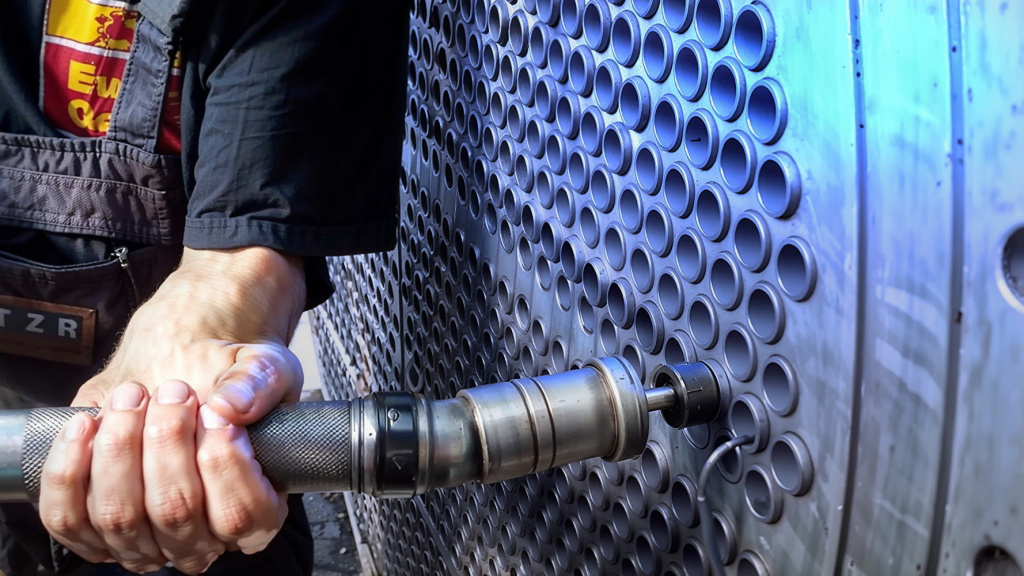

Разные методы чистки: химическая, механическая, гидродинамическая, кавитационно-ударная.

Инновации: профилированные трубы

Нанесение канавок/рифления на внутренние поверхности труб усиливает турбулизацию, что повышает теплоотдачу и способствует срыву загрязнений. Это снижает темп роста R_f и уменьшает требуемый запас площади при той же периодичности сервисов.

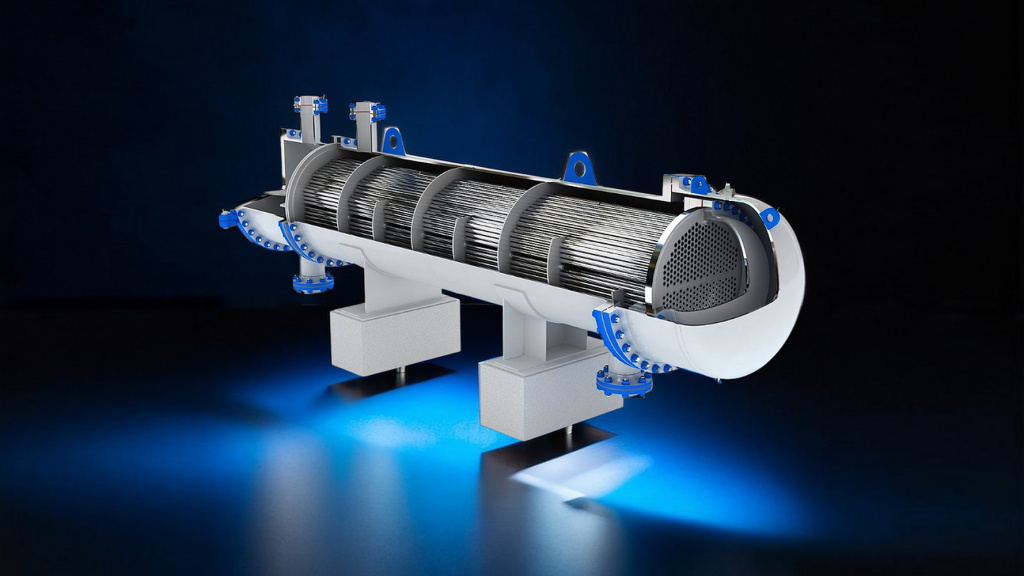

Особенности серии ВВПИ и блочные схемы

Корпус с перегородками: герметично вваренные перегородки ускоряют поток в межтрубном пространстве и улучшают обмыв труб.
Компенсирующее устройство: нивелирует тепловые расширения и снижает риски повреждений.
Патрубки: компоновка для минимального сопротивления, удобной очистки и отсутствия застойных зон.

Блочные соединения: несколько аппаратов объединяют в блоки с возможностью попарного отключения — обслуживание без остановки системы: химическая, механическая или кавитационно-ударная очистка.

Адаптация к переменным условиям

Качество воды, нагрузки и графики меняются. Трубчатые аппараты с верно выбранным запасом площади и дистанционным мониторингом (Δp, t, расход) позволяют заранее планировать промывки и сохранять стабильную теплопередачу.

Таблицы: ориентиры запаса и пример расчёта

Среда / качество воды	Ориентир R_f, м²·K/Вт	Рекомендуемый запас A, %	Комментарий	Лайфхак
Закрытое отопление, умягчённая вода	0.00005–0.00010	10–25%	Низкая скорость накипеобразования	Следите за подпиткой — она «привозит» соли
ГВС/теплообмен с сырой водой	0.00010–0.00020	20–35%	Выше риск карбонатной накипи	Промывка по тренду Δp и падению Δt
Гликоль 25–40%	0.00010–0.00020*	25–40%	*Учтите ↑вязкость и ↓k	Проверьте насосы и потери давления
Промышленные «грязные» сети	0.00015–0.00030	30–50%	Окалина/ржавчина, пульсации режимов	Обязательно сетки-ловушки и промывные фильтры

Параметр	Значение	Микропример / расчёт	Результат	Примечание
Нагрузка Q	1 МВт	—	1e6 Вт	Заданная мощность
ΔT_lm	20 K	—	20 K	По графику температур
k_чист	2500 Вт/м²·K	—	2500	По каталогу/расчёту
R_f	0.0001 м²·K/Вт	—	0.0001	Оценка по воде и сервису
k_грязн	—	1/k = 1/2500 + 0.0001	2000 Вт/м²·K	С учётом загрязнения
A_чист	—	Q/(k_чист·ΔT)	20 м²	Минимум
A_грязн	—	Q/(k_грязн·ΔT)	25 м²	Требуется с запасом
Итоговый запас F	—	25/20	1.25 (25%)	Рекомендуем к принятию

FAQ — ответы на частые вопросы

Что такое запас поверхности в одном предложении?

Это дополнительная площадь теплообмена, заложенная на загрязнение и колебания режимов, чтобы мощность не падала между промывками.

Как быстро оценить нужный запас?

Возьмите F ≈ 1 + R_f·k_чист; при k_чист=2500 и R_f=1e-4 получите ~1.25 (+25%).

Чем запас поверхности отличается от «запаса по мощности»?

Запас по площади — геометрический; запас по мощности включает также температурные графики и расходы.

Когда нужен большой запас (>35%)?

ГВС, «грязные» сети, гликоль, редкие промывки, нестабильные графики.

Что будет, если заложить слишком большой запас?

Рост габаритов/цены, возможны режимы с низкими скоростями и локальные отложения — балансируйте решение.

Как учитывать гликоль?

Увеличьте запас площади и проверьте насосы: вязкость выше, k ниже.

Какие признаки говорят, что запас «съеден»?

Δp растёт, Δt падает при прежних расходах — пора чистить.

Пластинчатый или кожухотрубный при «грязной» воде?

Кожухотрубный проще чистить механически; пластинчатый — компактнее, но критичен к фильтрации.

Можно ли компенсировать малый запас частыми промывками?

Да, но это увеличит простои и стоимость сервиса — ищите баланс.

Что предоставить для расчёта запаса?

Q, типы сред, графики t, расходы, качество воды, допуск по падению давления и желаемый интервал между сервисами.
