Новые модификации кожухотрубных водоводяных теплообменников

Разбираем, какие конструктивные модификации делают классические кожухотрубные водоводяные теплообменники эффективнее и удобнее в сервисе, и в каких случаях стоит выбирать их вместо пластинчатых моделей.

Подберём кожухотрубный водоводяной теплообменник

Расчёт под ваши параметры, материалы под качество воды, КП — за 30–60 минут. Доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Видео: новые модификации кожухотрубных водоводяных теплообменников

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Содержание:

Почему модернизируют кожухотрубные аппараты
Требования к водоводяным теплообменникам
Конструктивные модификации (Н, П, К, ПК, У)
Расчёт на пальцах: формулы и мини-пример
Сервис, промывка и ресурс
Когда выбрать кожухотрубный вместо пластинчатого
FAQ

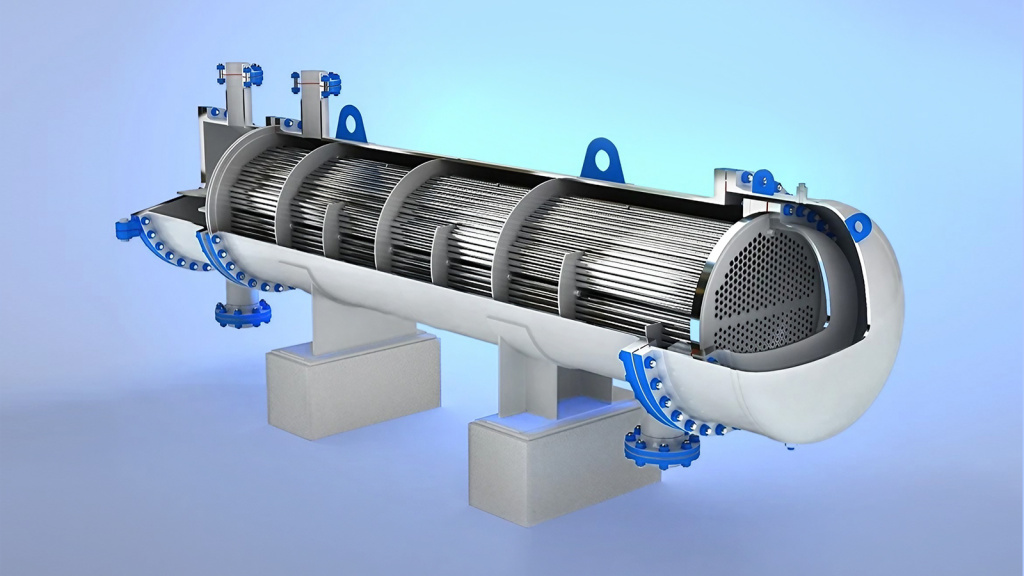

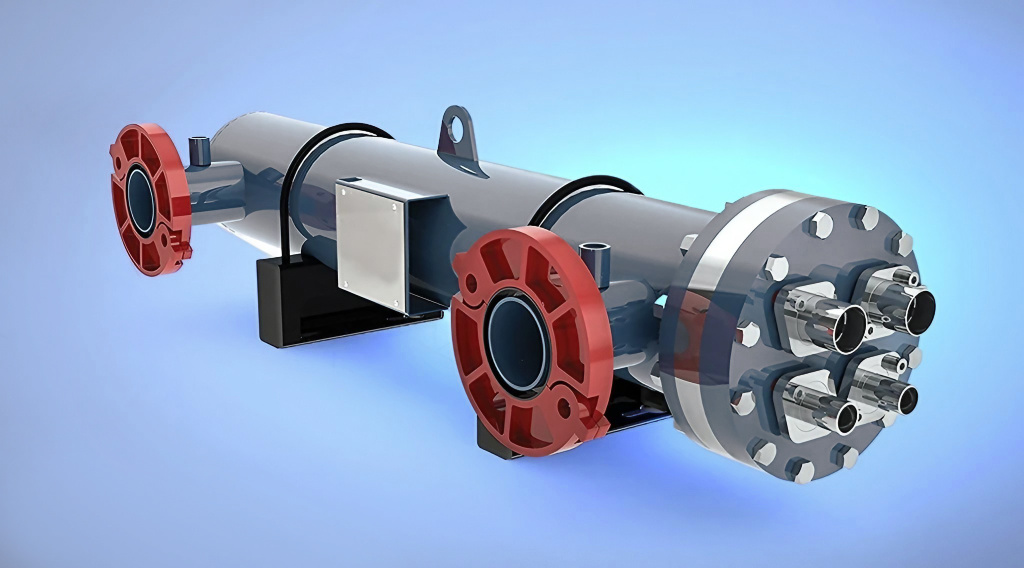

Новые модификации кожухотрубных водоводяных теплообменников — Примеры модернизированных кожухотрубных водоводяных аппаратов.

Почему модернизируют кожухотрубные аппараты

Зарубежные высокоэффективные решения не всегда подходят к реальным условиям теплосетей (качество воды, перепады режимов, сервисная инфраструктура). Классические кожухотрубные агрегаты критикуют за габариты, сравнительно низкую теплоотдачу и сложность обслуживания. Тем не менее, за счёт современных модификаций кожухотрубный тип остаётся востребованным — особенно там, где важны прочность, стабильность при скачках параметров и ремонтопригодность.

Практика: на объектах с нестабильным температурным графиком и жесткой водой усиленные перегородки+компенсация тепловых расширений заметно повышают ресурс аппарата.

Добавь сюда фото или видео

Требования к водоводяным теплообменникам

Коэффициент теплопередачи — целевой ≥ 3500 ккал/(м²·ч·°C) (≈ 4070 Вт/м²·K).
Разборная конструкция с возможностью чистки труб внутри/снаружи и межтрубного пространства.
Ремонтопригодность ключевых узлов (перегородки, трубные решётки, компенсаторы).
Стабильность работы при отклонениях режимов (перепады температуры, качества воды, давления).
Компактность и обоснованная стоимость владения.

Параметр	Рекомендуемое значение	Диапазон/настройка	Пример из практики	Лайфхак
Запас по площади	+10–15%	До +20% при грязной воде	При ΔT нестабильном запас спасает режим	Закладывайте запас для пиков/загрязнений
Потери давления	≤ 0,7 бар	0,3–1,0 бар	>1,0 бар — растут расходы насосов	Ставьте манометры до/после аппарата
Перегородки	Шаг 0,8–1,2 D	Оптимизация по Re	Без перегородок U падает на 15–25%	Не экономьте на количестве перегородок
Материал труб	AISI 304/316L	Медь/титан по среде	Титан в морской воде — must	Сверьте pH, хлориды, железо

Конструктивные модификации (Н, П, К, ПК, У)

Ниже — популярные исполнения для компенсации тепловых расширений и удобства сервиса. Выбор зависит от температурных графиков, давления и агрессивности сред.

Тип	Суть конструкции	Плюсы	Ограничения	Рекомендация по применению
Н	Обе решётки жестко в кожухе, прямые трубы	Простота, низкая цена	Нет компенсации расширений	Стабильные ΔT, невысокие термонапряжения
П	Плавающая трубная решётка (скользит вдоль кожуха)	Компенсация расширений	Чуть сложнее/дороже	Перепады температур, частые пуски/остановы
К	Компенсатор на кожухе (линзовый/сильфонный/П-обр.)	Защита корпуса от деформаций	Требует контроля компенсатора	Высокие ΔT, циклический нагрев
ПК	Компенсатор на кожухе + плавающая головка	Максимальная устойчивость	Более высокая стоимость	Жёсткие режимы, агрессивные среды
У	U-образные трубы (пучок «U»)	Естественная компенсация, компактность	Чистка сложнее (внутренние колена)	Ограниченное место, виброустойчивость

Совет инженера: при жёсткой воде выбирайте схемы с хорошим доступом к трубному пучку (П/ПК) и закладывайте штуцера под CIP-промывку.

Расчёт на пальцах: формулы и мини-пример

Базовая тепловая мощность: Q = m · c · ΔT. Для поверхностного аппарата: Q = U · A · ΔT_lm, где U — общий коэффициент теплопередачи, A — площадь, ΔT_lm — логарифмическая разность температур.

Микро-пример: требуется подогреть 20 м³/ч воды на 20°C. Массовый расход ≈ 20 000/3600 ≈ 5,56 кг/с. Q ≈ 5,56·4,18·20 ≈ 465 кВт. При U=3500 Вт/м²·K и ΔT_lm=25°C площадь A ≈ 465 000/(3500·25) ≈ 5,3 м².

Сервис, промывка и ресурс

Регламент обслуживания

Ежемесячно: контроль Δp, температур, вибраций.
Раз в 6 месяцев: проверка крепежа, перегородок, компенсаторов.
Раз в 12 месяцев: промывка (CIP/химическая), эндоскопия выборочно.
Раз в 3–5 лет: ревизия пучка, замена изношенных элементов.

Методы промывки

Химическая (мягкие кислоты 3–7% при карбонатах).
CIP-мойка с реверсом потока.
Механическая — только щадящими ершами.
Фильтрация воды на входе: сетки 0,5–1,0 мм.

Важно: не используйте абразив — царапины снижают коррозионную стойкость и ускоряют отложения.

Когда выбрать кожухотрубный вместо пластинчатого

Высокие давления/температуры и термоциклы (ПК/К, У).
Шероховатая эксплуатация: риск гидроударов, нестабильные графики.
Грязные/засоряющие среды и необходимость активной щётки/гидропромывки.
Особые материалы: титан, медь-никель, сплавы для морской воды.

FAQ — ответы на частые вопросы

Как понять, что нужен компенсатор на кожухе (тип К/ПК)?

Если ΔT между средами превышает ~60–80°C и есть частые пуски/остановы — компенсатор снизит термонапряжения и продлит ресурс.

Какая схема лучше при ограниченном месте?

Часто выбирают тип У (U-пучок): компактнее, естественно компенсирует расширения. Минус — сложнее чистка колен.

Какой коэффициент теплопередачи считать «нормой»?

Для водовода ориентир U ≈ 3000–5000 Вт/м²·K. Зависит от скорости, перегородок, шероховатости, fouling-запаса.

Нужны ли перегородки в кожухе?

Да. Без них падает турбулизация и U снижается на 15–25%. Шаг перегородок подбирают по Re/скорости в межтрубном пространстве.

Как быстро прикинуть мощность?

Используйте Q = m·c·ΔT. Пример: 10 м³/ч, нагрев на 25°C → ≈ 291 кВт.

Как часто промывать аппарат?

Минимум 1 раз/год при нормальной воде; в «грязных» сетях — каждые 6 месяцев или при росте Δp на 40–50%.

Какие материалы труб выбрать?

Сталь 316L — универсально; медь/медь-никель — для холодильных; титан — при морской воде и высоких хлоридах.

Что критично при монтаже?

Соосность патрубков, компенсаторы на трубопроводах, место под выкатку пучка (≥ длины аппарата), дренаж и точки отбора давления.

Пластинчатый или кожухотрубный для ГВС?

Для чистых сред и компактности — пластинчатый; при жёсткой воде/высоких ΔT и тяжёлых режимах — кожухотрубный.

Сколько служит кожухотрубный аппарат?

Корпус/кожух — 20+ лет; пучок и перегородки — по режиму и воде. При регламенте сервисов — 10–15 лет без капремонта.
