Каучуковые прокладки держат герметичность пластинчатого теплообменника. Разбираем материалы (EPDM, NBR, FKM/Viton, CR, SBR, IIR, IR), их температуры и совместимость со средами, даём сводные таблицы, чек-лист для подбора и практические советы по монтажу и сервису.

Нужны прокладки и ЗИП именно под ваши режимы?

Пришлите модель/серийник ПТО и рабочие среды — инженер ООО «АТУ» сделает экспресс-подбор и смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Для чего нужны уплотнители в ПТО
Материалы: краткие профили
Сводная таблица по материалам
Совместимость со средами и CIP
Как выбрать: алгоритм и примеры
Монтаж и эксплуатация
Срок службы, признаки износа
Изображения из статьи
Похожие материалы и FAQ ×10

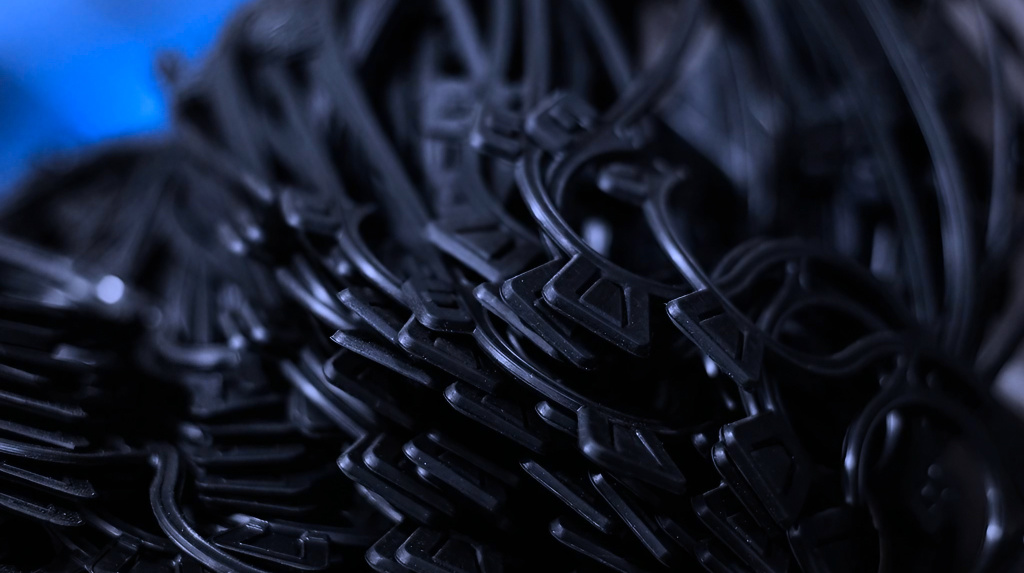

Уплотнители из каучука — Выбор смеси каучука влияет на ресурс и герметичность теплообменника

Для чего нужны уплотнители в ПТО

Прокладки разделяют каналы горячей/холодной среды, компенсируют тепловые расширения, гасят вибрации и удерживают давление. На них воздействуют температура, давление, химия и циклы пуск–останов — поэтому подбор материала критичен.

Материалы: краткие профили

CR (хлоропрен) — ~−40…+100 °C; прочный, устойчив к погодным факторам; ограниченная химстойкость.
NBR (бутадиен-нитрильный) — ~−50…+130 °C; масла/углеводороды/щелочи; чувствителен к УФ.
SBR (стирол-бутадиен) — ~−50…+100 °C; простые среды; при сильном морозе теряет эластичность.
FKM/FPM (фторкаучук, Viton) — ~−20…+200 °C; высокая химстойкость и термостойкость; дороже.
IIR (бутилкаучук) — ~−50…+150 °C; низкая газопроницаемость; пригоден для газовых сред/перепадов T.
IR (изопрен) — ~−50…+80 °C; близок к натуральному каучуку; чувствителен к УФ/химии.

EPDM — стандарт для воды и пара

EPDM — ~−40…+150 °C, отлично держит воду/пар, озон и УФ, при этом доступнее FKM. Важно: несовместим с нефтепродуктами и маслами (набухает).

Сводная таблица по материалам

Материал	Диапазон T, °C	Вода/пар	Углеводороды/масла	Кислоты/щёлочи	Озон/УФ	Типичные применения
EPDM	−40…+150	да	нет	выборочно	высокая стойкость	ГВС, отопление, вода/пар
NBR	−50…+130	удовл.	да	щелочи — да; кислоты — по таблицам	средняя	Масло, топливо, гидравлика
FKM (Viton)	−20…+200	да	да	да	высокая	Нефтехимия, высокие T
CR	−40…+100	да	ограниченно	ограниченно	высокая	Вода без агрессивной химии
SBR	−50…+100	да	нет	ограниченно	средняя	Быт/пром. простые среды
IIR	−50…+150	да	ограниченно	ограниченно	высокая	Газовые среды, перепады T
IR	−50…+80	да	нет	нет	низкая	Умеренные режимы

Таблица — ориентир. Окончательная совместимость зависит от концентраций, pH, давления, точной температуры и регламентов производителя.

Совместимость со средами и CIP

Среда / реагент	EPDM	NBR	FKM	Комментарий
Вода, пар	✔︎	○	✔︎	NBR годится, но ресурс ниже при высоких T
Масла, топливо	✖︎	✔︎	✔︎	При пиках T — предпочтительнее FKM
Органические кислоты (лимонная ≤3%)	✔︎	○	✔︎	Популярный CIP для ГВС — EPDM ок
Щёлочи (NaOH ≤2%)	✔︎	✔︎	✔︎	После CIP обязательная отмывка
Хлориды, окислители	○	○	✔︎	Сильные окислители — осторожно, сверяться с таблицами
Гликоли (≤50%)	✔︎	✔︎	✔︎	Проверять вязкость и Δp по гидравлике

Как выбрать: алгоритм и примеры

Шаг 1. Определите среды, концентрации и температурные пики (а не только рабочую T).
Шаг 2. Сверьтесь с совместимостью материалов (таблицы производителя/выше).
Шаг 3. Учтите давление и циклы — при жёстких режимах берите материал с запасом.
Шаг 4. Уточните профиль прокладки под вашу модель ПТО и карту затяжки.

Пример 1 (масло 70 °C): EPDM — нет; NBR — да; FKM — да (лучше при пиках >100 °C).
Пример 2 (ГВС 65 °C + CIP 3% лимонной кислоты): EPDM — да; NBR — возможно, ресурс ниже; FKM — избыточно и дороже.

Экспресс-оценка набухания. S = (m₁−m₀)/m₀ × 100%. Если через 24 ч в среде S > 10–15%, материал условно несовместим.

Монтаж и эксплуатация

Чистые посадочные поверхности и правильная ориентация прокладок.
Затяжка по карте производителя — избегайте перетяжки (надрыв кромок, «ползучесть»).
Фильтрация перед ПТО и плавные пуски без термоудара.
CIP-химия — только совместимая с материалом прокладок; после — полная отмывка и опрессовка 1,3–1,5×P_раб в допустимых пределах.

Срок службы, признаки износа

Микротрещины, «стеклование», потеря эластичности.
Подтёки по кромке, рост Δp после промывки.
Изменение размеров/набухание после контакта со средой.

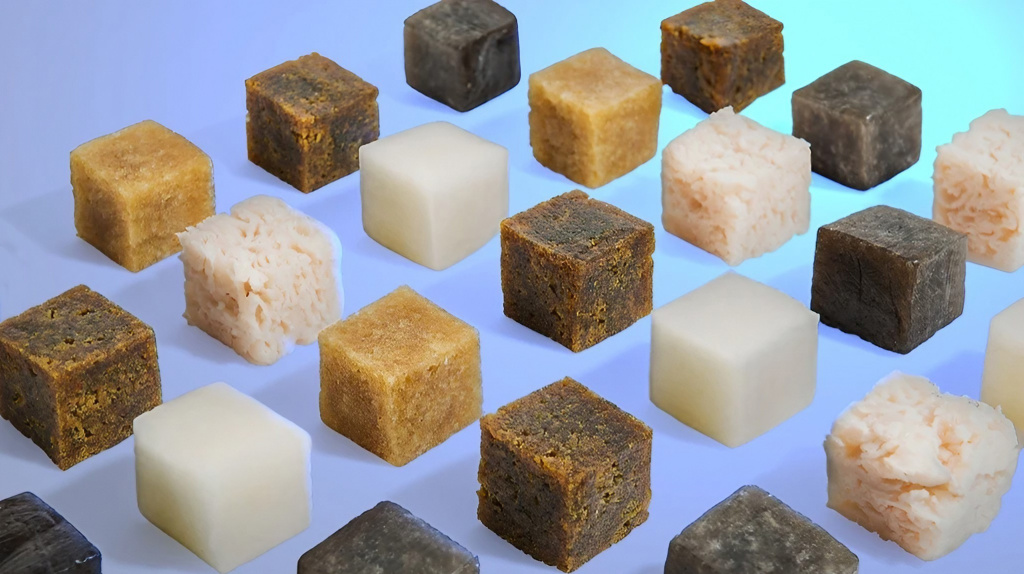

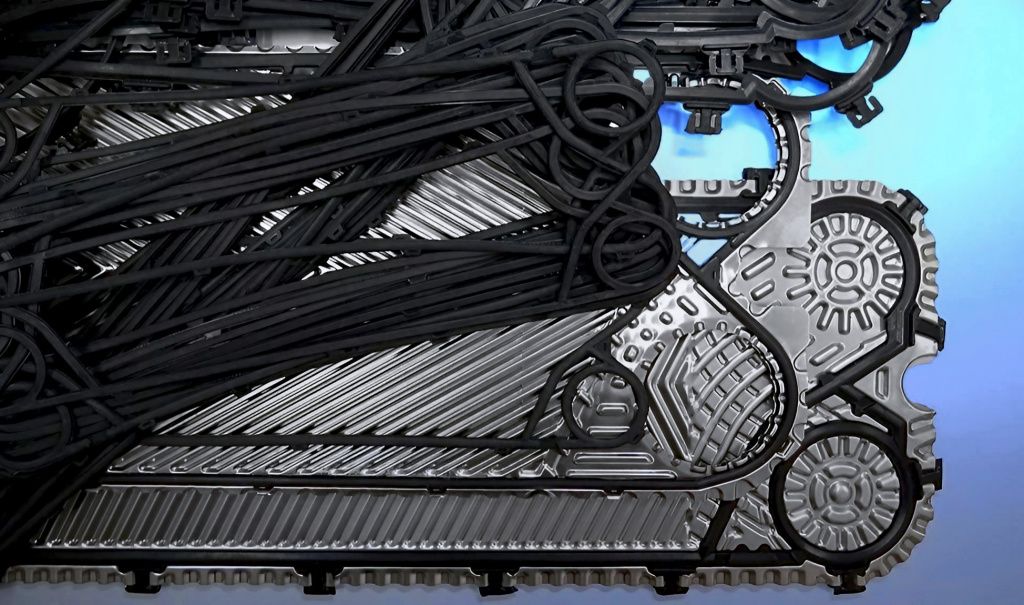

Изображения из статьи

Все изображения сохранены из исходника без изменений (src/alt/title/width/height).

FAQ — уплотнения для пластинчатых теплообменников

Что ставить для воды/пара в ГВС и отоплении?

Чаще EPDM: держит воду/пар и озон, работает до ~150 °C.

Какие прокладки под масла и топливо?

NBR — базовый вариант; при пиках температуры и сложной химии — FKM.

Можно ли EPDM с бензином/дизтопливом?

Нет. EPDM набухает в углеводородах и теряет герметичность.

Как понять, что прокладку пора менять?

Трещины, «стеклование», подтёки по кромке, рост Δp после промывки — признаки к замене.

Чем опасна перетяжка при сборке?

Надрыв кромок и деформация посадки — риск течей. Тяните по карте производителя.

Как выбирать CIP-реагенты?

По совместимости с материалом прокладок; после — обязательная отмывка и опрессовка.

Есть «универсальный» материал на все случаи?

Нет. Совместимость зависит от среды, T, p и концентраций.

Нужны ли пищевые допуски?

Да, если контакт с пищевыми средами — требуйте подтверждающие сертификаты (EPDM/CR food-grade).

Что важнее — рабочая или пиковая T?

Обе важны: именно пиковые перегревы ускоряют старение и разрушение.

Сможете подобрать ЗИП по фото и серийному номеру?

Да. Пришлите модель ПТО, фото посадок и режимы — подготовим спецификацию и смету.
