Неразборный теплообменник с паяными пластинами

Q: Чем паяный ТО отличается от разборного?

Паяный монолитен и не разбирается; компактнее и дешевле, но требует фильтрации и CIP-очистки.

Q: Какой тип пайки выбрать — медь или никель?

Медь — для воды/гликоля/фреонов; никель — для аммиака и деминерализованной воды.

Q: Можно ли ставить на грязные среды?

Нежелательно. Нужны фильтры и водоподготовка, иначе быстрый рост потерь давления.

Q: Как проводить чистку?

Через промывочные штуцера (CIP) подходящими реагентами с нейтрализацией и ополаскиванием.

Q: Какие ориентиры по давлению/температуре?

Смотрите паспорт конкретной модели: паяные ТО рассчитаны на рабочие давления HVAC/ГВС и соответствующие температуры.

Q: Подходит ли для ГВС (питьевая вода)?

Да, при корректном выборе материалов. При ограничениях по медесодержанию берут никелевую пайку.

Q: Что делать при замерзании/обмерзании?

Установить защиту от замерзания, поддерживать расход и нужный процент гликоля для рассольных контуров.

Q: Как понять, что ТО загрязнился?

Растёт Δp и падает температура/мощность. Сравните с контрольными значениями и выполните CIP.

Q: Когда лучше выбрать разборный/кожухотрубный?

При грязных средах, особых материалах и требованиях к механической чистке лучше разборный или кожухотрубный.

Паяные (неразборные) пластинчатые теплообменники — компактные и герметичные аппараты для отопления, ГВС, чиллеров и тепловых насосов. Разбираем конструкцию, плюсы и ограничения, совместимость материалов, области применения и быстрый подбор.

Нужен паяный пластинчатый теплообменник «под ключ»?

Подберём модель под ваши режимы, рассчитаем площадь/Δp, подготовим КП и сроки.

Позвонить 8 (804) 333-71-04 Получить смету Рассчитать теплообменник Прокладки и пластины (для разборных)

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое паяный пластинчатый теплообменник
Конструкция и принцип работы
Плюсы и ограничения
Материалы пайки и совместимость сред
Где применять: ЖКХ, промышленность, спец-сценарии
Подбор и быстрые расчёты
Эксплуатация и сервис
FAQ

Что такое паяный пластинчатый теплообменник

Паяный (неразборный) пластинчатый теплообменник — это пакет тонких гофрированных пластин, спаянных медью или никелем в монолитный блок. Отсутствуют стяжные болты и прокладки — аппарат не предназначен для разборки, зато компактен, герметичен и стойко держит давление/температуру на своих типовых диапазонах.

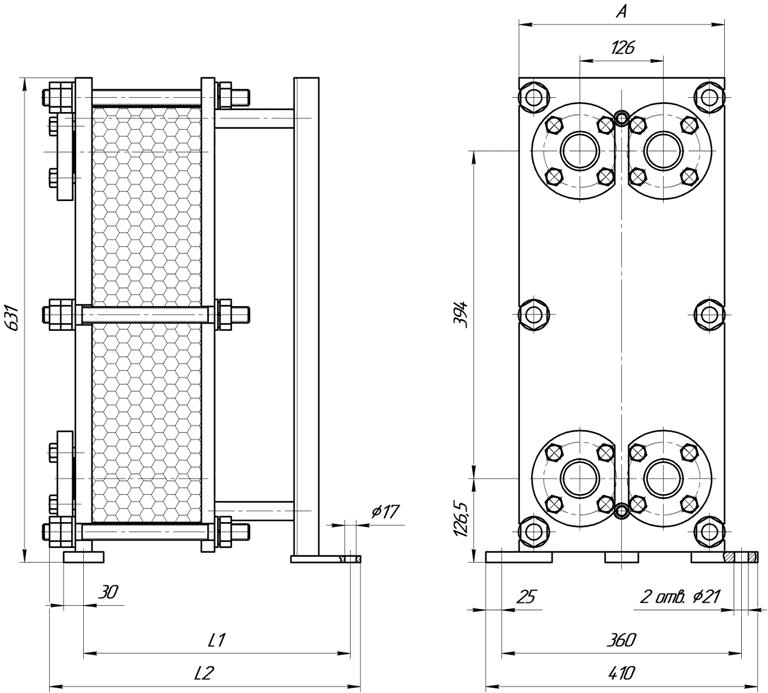

Паяный пластинчатый теплообменник: компактный монолитный блок

Совет: выбирайте никелевую пайку, если среда — аммиак, деминерализованная вода или высокие требования к медесодержанию в контуре.

Конструкция и принцип работы

Пластины чередуются по контурам «горячий/холодный», формируя каналы противопотока или перекрёстного тока. Гофры под углом (часто ~45°) усиливают турбулизацию и повышают коэффициент теплопередачи. Патрубки подачи/отбора расположены на одной из панелей корпуса.

Добавь сюда фото или видео

Плюсы и ограничения

Критерий	Паяный пластинчатый	Разборный пластинчатый	Кожухотрубный	Лайфхак/рекомендация
Габариты/масса	Минимальные	Небольшие	Средние/большие	Идеален для компактных ИТП/чиллеров
Цена	Обычно ниже	Средняя	Выше при той же мощности	Хороший выбор для серийных проектов
Обслуживание	Без разборки (CIP/замена)	Разборка/мойка	Вытяжка пучка	Ставьте фильтр и промывочные штуцера
Чистота сред	Требовательный	Средняя	Лояльный	Фильтрация и водоподготовка обязательны
Совместимость с аммиаком/DI	Никель-пайка — да	Зависит от уплотнений	Да (по материалам труб)	Медь-пайка — не для NH₃

Материалы пайки и совместимость сред

Тип пайки	Совместимые среды	Ограничения	Рекомендация	Пример из практики
Медная	Вода, гликоли, масла, большинство хладагентов (R134a, R404A и др.)	Не для аммиака, осторожно с DI водой	HVAC, ГВС, тепловые насосы	ГВС 60–70 °C, Δp ≤ 0,3–0,6 бар
Никелевая	Аммиак, деминерализованная вода, органические среды	Дороже	Холодильные NH₃, пищевая/химическая отрасли	Конденсатор NH₃ на 0,8–1,2 МПа

Подсказка: при сомнениях по химсоставу — запросите таблицу совместимости и сертификаты материалов на конкретную модель.

Где применять: ЖКХ, промышленность, спец-сценарии

ЖКХ/ИТП, ГВС и отопление — компактный подогрев/охлаждение воды, схемы с постоянной циркуляцией.
Холодильная техника — испарители/конденсаторы для фреонов и NH₃ (никель-пайка).
Промышленность — маслоохладители, пастеризация, рекуперация.
Спец-сценарии — тепловые насосы, солнечные коллекторы, каскады, геоконтуры (гликоль).

Подбор и быстрые расчёты

Тепловая нагрузка: Q = m × c × ΔT.
Площадь: A = Q / (U × ΔT_lm) с запасом 10–15% на загрязнение.
Потери давления: проверяются по каждому контуру (Δp_доп из проекта).

Микро-пример 1 — ГВС

5 м³/ч, 10→60 °C: Q=(5000/3600)×4,18×50 ≈ 290 кВт. При U≈2500 Вт/м²·К и ΔT_lm≈20 К: A≈5,8 м² (с запасом ≈ 6,7 м²).

Микро-пример 2 — Тепловой насос

Контур рассола 30%: 8 м³/ч, 0→-3 °C (охлаждение): Q≈(8000/3600)×3,9×3 ≈ 26 кВт. Выбирайте Δp ≤ 0,5 бар на контур.

Совет по монтажу: ставьте косой фильтр/грязевик и сливные штуцера для CIP. Ориентация патрубков — «сверху-вверх» для удаления воздуха.

Эксплуатация и сервис

Очистка: химическая CIP с ингибированными составами; механическая — ограниченно (без разборки).
Гидроудары: избегать резких закрытий арматуры; предусмотреть компенсацию теплового расширения.
Замерзание: для испарителей — контроль по температуре/датчикам обмерзания.
Контроль: журнал «паспорт чистоты» — Δp и температуры до/после аппарата.

FAQ — ответы на частые вопросы

Чем паяный ТО отличается от разборного?

Паяный монолитен (без прокладок и болтов), дешевле и компактнее, но не разбирается для механической чистки.

Какой тип пайки выбрать — медь или никель?

Медь — для воды/гликолей/фреонов; никель — для аммиака и деминерализованной воды.

Можно ли ставить на грязные среды?

Нежелательно. Требуются фильтры и водоподготовка; иначе быстрый рост Δp и падение мощности.

Как проводить чистку?

CIP-промывка через штуцера с подходящим реагентом и нейтрализацией; разборки нет.

Какие ориентиры по давлению/температуре?

Зависят от модели. Обычно держат высокие рабочие давления для HVAC/ГВС; уточняйте паспорт.

Подходит ли для ГВС (питьевая вода)?

Да, при корректных материалах. При чувствительности к меди — берите никель-пайку.

Можно ли использовать с аммиаком?

Да, только с никелевой пайкой и совместимыми материалами корпуса.

Что делать при замерзании/обмерзании?

Ставить датчики защиты, поддерживать расход и температуру, для рассолов — верный процент гликоля.

Как понять, что ТО загрязнился?

Растёт Δp, падает температура на выходе/мощность. Сравните с «паспортом чистоты» и проводите CIP.

Когда лучше выбрать разборный/кожухотрубный?

При грязных средах, особых материалах и требовании механической чистки — разборный или кожухотрубный предпочтительнее.
