Полусварной пластинчатый теплообменник

Q: Какое максимальное давление выдерживает полусварной ТО?

До 35 бар. Испытательное давление выше рабочего в 1,3–1,5 раза.

Q: Можно ли использовать полусварной теплообменник для аммиака?

Да, это одно из основных применений. Герметичность сварного контура исключает утечки.

Полусварные пластинчатые теплообменники совмещают герметичность сварных каналов и удобство разборных секций. Разбираем устройство, плюсы и минусы, области применения и практические аспекты эксплуатации.

Нужен расчёт полусварного теплообменника?

Подберём модель под ваши параметры за 30 минут. Расчёт бесплатный, доставка по всей России.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Конструкция и особенности
Преимущества и недостатки
Области применения
Практика эксплуатации
FAQ

Конструкция и особенности

Полусварной пластинчатый теплообменник состоит из модулей, где две пластины соединены лазерной сваркой. Эти модули формируют герметичный канал для агрессивного или горячего теплоносителя, исключая использование уплотнений. Второй контур оснащается резиновыми прокладками и остаётся обслуживаемым.

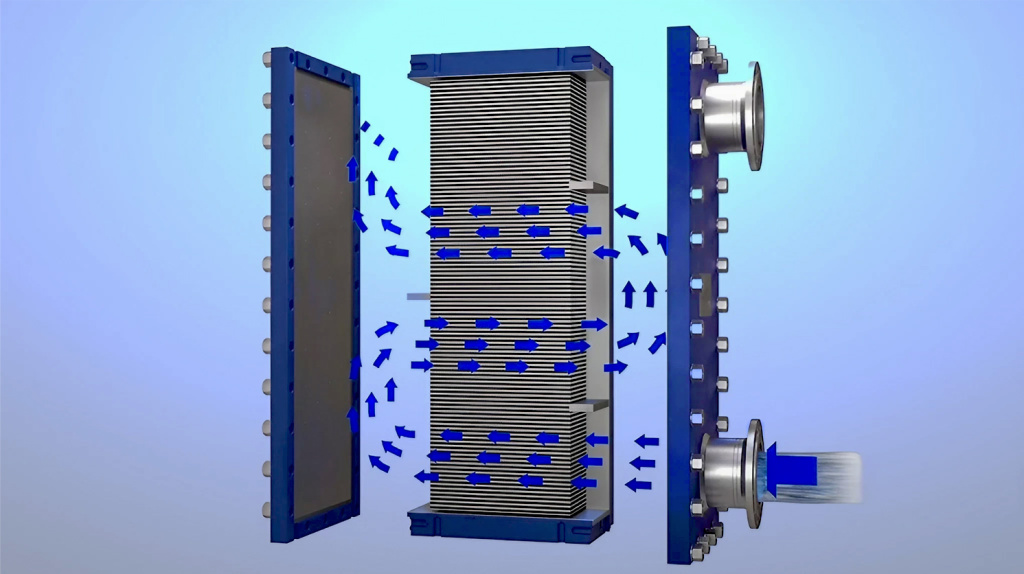

Строение теплообменника — Схема строения полусварного пластинчатого теплообменника

Совет: при выборе уплотнений учитывайте температуру и химический состав среды. Для пара лучше Viton, для гликолей — EPDM.

Преимущества и недостатки

Главный плюс — стойкость к агрессивным и токсичным средам, так как сварной контур полностью герметичен. Минус — сложность очистки сварных каналов при сильных загрязнениях.

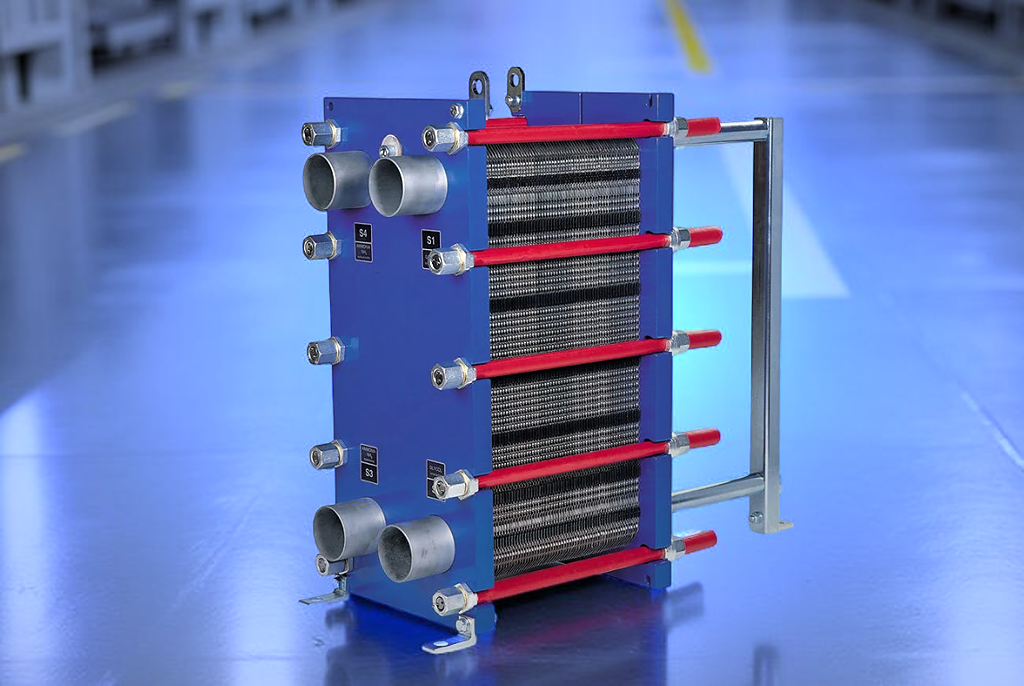

Полусварной пластинчатый теплообменник — Пример полусварного пластинчатого теплообменника в промышленности

Критерий	Полусварной ТО	Разборный ТО	Лайфхак
Давление	до 35 бар	до 25 бар	Для аммиака берите запас +20%
Температура	до 250°C	до 180°C	Для пара выше 150°C — только полусварные
Обслуживание	Частично	Полностью	Установите фильтр на сварной контур — снизите загрязнения
Срок службы	15–20 лет	10–15 лет	Регулярная CIP-промывка продлевает жизнь аппарата

Области применения

Холодильная техника — испарители и конденсаторы на аммиаке.
Энергетика — теплообмен пар/вода в котельных и ТЭЦ.
Химическая промышленность — работа с токсичными и агрессивными средами.
ЖКХ — системы ГВС и отопления с повышенными параметрами.

Практика эксплуатации

Перед запуском рекомендуется установка фильтров и контроль качества теплоносителя. При загрязнении разборная часть легко обслуживается. Сварные каналы требуют профилактики: CIP-мойки или химической промывки.

Пример: если расход воды 10 м³/ч при нагреве с 20°C до 60°C, мощность составит Q = (10000/3600)×4,18×40 ≈ 465 кВт. Для таких условий подбирается полусварной ТО с запасом по мощности 10–15%.

FAQ — ответы на частые вопросы

В чём отличие полусварного теплообменника от разборного?

У полусварного один контур сварной (для агрессивных сред), другой — с прокладками. Разборный полностью на прокладках.

Какое максимальное давление выдерживает полусварной ТО?

До 35 бар. Испытательное давление обычно выше рабочего в 1,3–1,5 раза.

Можно ли использовать полусварной теплообменник для аммиака?

Да, это одно из его основных применений. Герметичность сварного контура исключает утечки.

Какие материалы применяются в полусварных аппаратах?

Чаще всего нержавеющая сталь AISI 316/316L, титан, реже — специальные сплавы для агрессивных кислот.

Сложно ли чистить полусварной теплообменник?

Разборный контур обслуживается легко, а сварной требует CIP-промывки или химической очистки.

Сколько служит полусварной теплообменник?

Корпус — 15–20 лет, уплотнения — 3–7 лет в зависимости от среды и температуры.

Подходит ли полусварной ТО для пара?

Да, температура до 250°C, при условии выбора устойчивых уплотнений (например Viton).

Как снизить риск загрязнений сварного контура?

Использовать фильтры на входе, проводить регулярные промывки и выбирать правильные материалы.

Можно ли заменить сварной блок при повреждении?

Да, блоки из двух пластин меняются целиком. Это дороже, чем уплотнение, но обеспечивает надёжность.

В каких сферах чаще всего ставят полусварные аппараты?

Холодильные установки на аммиаке, энергетика (пар), химическая промышленность и ЖКХ.
