Принцип работы кожухотрубного конденсатора простыми словами (со схемами)

TL;DR

• Кожухотрубный конденсатор — теплообменник, где пар конденсируется снаружи труб, отдавая тепло воде внутри.
• Основные элементы: кожух, трубный пучок, камеры, компенсатор.
• Эффективность зависит от разности температур и скорости потоков.
• Компенсатор нужен для снятия термонапряжений при перепадах ΔT > 60 °C.

Конструкция и движение сред

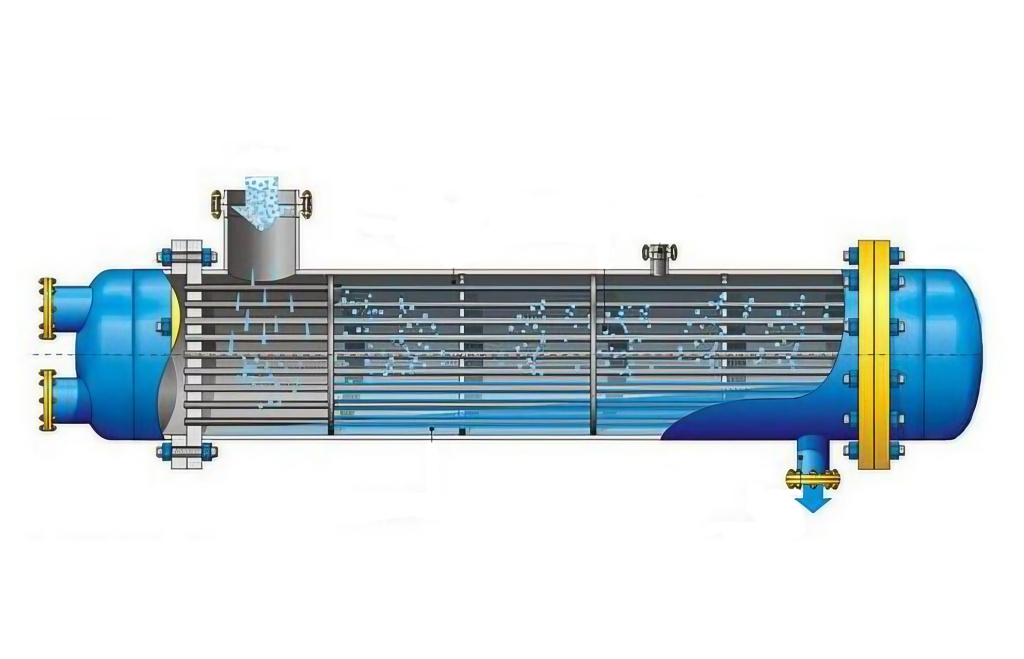

Конденсатор состоит из кожуха (корпуса), трубного пучка и двух камер: входной и выходной. Пар поступает в межтрубное пространство и, охлаждаясь, конденсируется на внешней поверхности труб. Вода течёт внутри труб навстречу пару, отводя тепло.

Такая конструкция обеспечивает интенсивный теплообмен и надёжную герметизацию — среды не смешиваются, но эффективно обмениваются энергией через стенку труб.

Физический процесс конденсации

Когда горячий пар контактирует с холодной поверхностью труб, его температура снижается до точки росы. Происходит переход из газовой в жидкую фазу — выделяется скрытая теплота конденсации. Этот теплофлюкс передаётся стенке труб и далее воде.

Процесс можно описать формулой:

Q = αпар · F · (Tпар − Tстенки) = αвода · F · (Tстенки − Tвода)

Для оценки полной мощности часто используют инженерное приближение:

Q = k · F · ΔTlm, где k — коэффициент теплопередачи, ΔT_lm — среднелогарифмический перепад температур.

Как рассчитывается теплопередача

• Определяют расход пара G_пар (кг/ч) и скрытую теплоту r (кДж/кг).
• Находят требуемый тепловой поток Q = G_пар · r.
• Выбирают площадь теплообмена F = Q / (k · ΔT_lm).
• Проверяют гидравлику по Дарси–Вейсбаху: Δp = λ · (L/D) · (ρv²/2).

Зачем нужен компенсатор

При нагреве трубы и кожух расширяются по-разному. Если аппарат длинный (L > 4 м) или разница температур между средами превышает 60 °C, возникают напряжения, которые могут деформировать решётки. Компенсатор гасит эти деформации, повышая ресурс и герметичность.

Материалы и среда

• Сталь 20/16ГС — стандарт для пресной воды и пара до 150 °C.
• Нержавеющая 12Х18Н10Т/316L — для агрессивных сред, конденсата с кислотами.
• Медно-никель (CuNi 90/10) и титан — для морской воды и высоких солёностей.

Примеры режимов работы

• Пар 120 °C, вода 25→35 °C: ΔT ≈ 85 °C, требуется компенсатор; площадь ~ 20 м² при Q = 500 кВт.
• Пар 90 °C, вода 30→40 °C: ΔT ≈ 55 °C, возможен КНГ без компенсатора.
• Аммиак, t_конд = 40 °C: лучше вертикальное исполнение для удобного стока конденсата.

Типичные ошибки понимания

• Путают направление движения: пар идёт в кожухе, вода — в трубах.
• Не учитывают тепловое расширение — аппарат «ведёт» после пуска.
• Считают, что вертикальные менее эффективны — на самом деле одинаковы при равных условиях.
• Задают недостаточный расход воды → перегрев, кавитация, разрушение уплотнений.
