Кожухотрубный конденсатор ККГ: компенсатор на кожухе — зачем и когда

ККГ — горизонтальный конденсатор с температурным компенсатором (сильфоном) на кожухе. Такой узел снимает термонапряжения «кожух ↔ трубный пучок» при больших перепадах температур и циклах. Ниже — критерии выбора, конструкция и сравнение с КНГ/КНВ/ККВ/КП, карта материалов и 3 мини-калькулятора.

Видео: Кожухотрубный конденсатор ККГ: компенсатор на кожухе — зачем и когда

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт ККГ под ваши условия?

Отправьте параметры инженеру — подберём тип, материалы, выдадим КП и сроки.

Отправить параметры Модели ККГ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

1. Что такое ККГ и когда он уместен

ККГ — кожухотрубчатый конденсатор горизонтального исполнения с температурным компенсатором на кожухе (сильфон/expansion joint), который компенсирует различное тепловое удлинение кожуха и труб при больших ΔT и/или разнотипных материалах (например, стальной кожух и CuNi или Ti в трубках). Выбирайте ККГ, если ожидаются большие перепады температур, термоциклы, возможна неоднородная металлургия или критична надёжность без перехода на плавающую головку.

ККГ вместо КНГ, когда ΔT и цикличность выше среднего — компенсатор «снимает» напряжения.
ККГ vs КП (плавающая головка): КП даёт извлекаемый пучок и сервисность, но дороже/сложнее; ККГ — компромисс «защита от ΔT» при более простой конструкции.
Вертикальный аналог — ККВ, если нужно выиграть площадь/естественный дренаж.

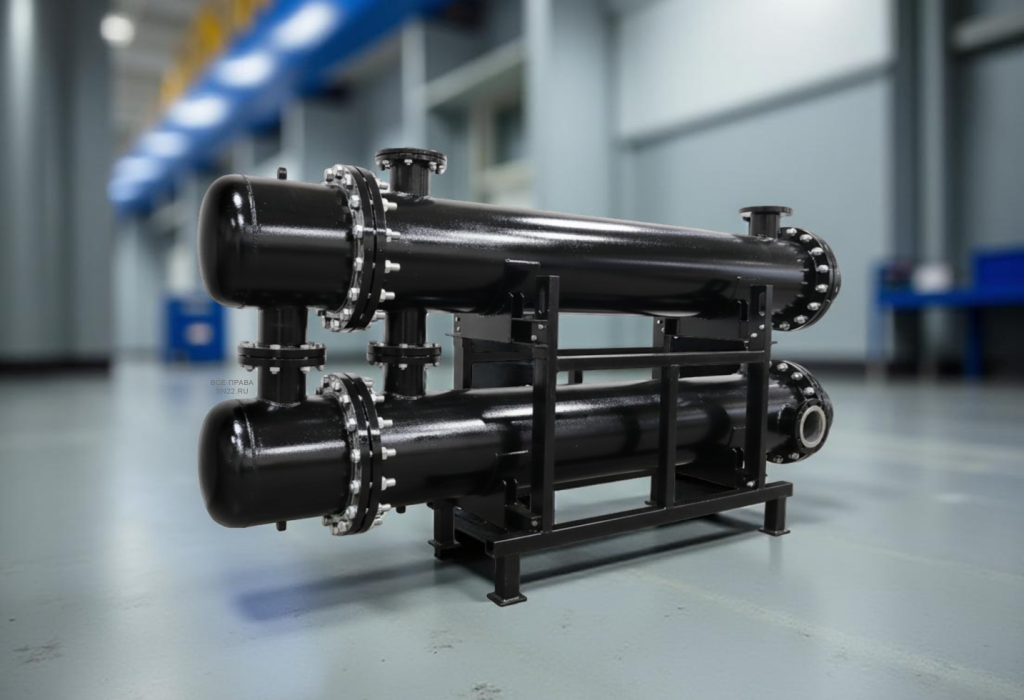

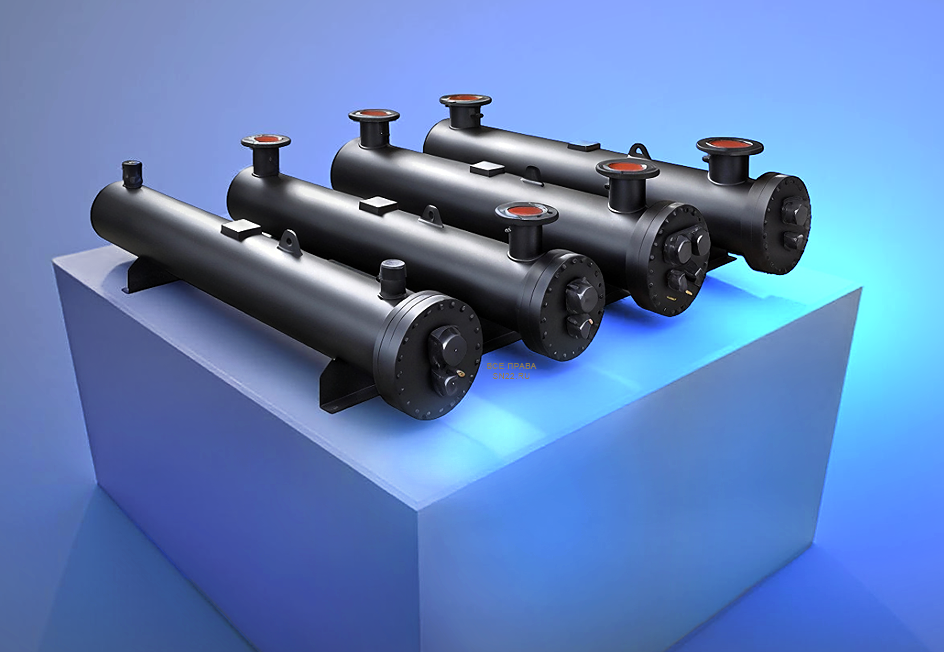

Кожухотрубный конденсатор ККГ — ККГ — горизонтальный аппарат (общий вид)

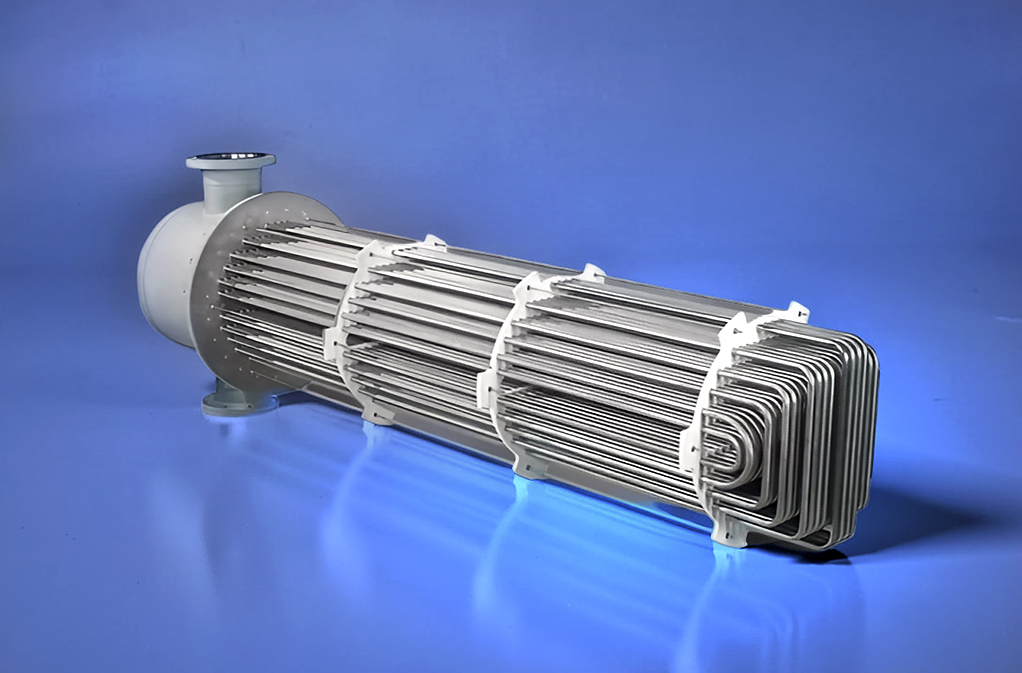

Термоcифонные кожухотрубные испарители — Узлы корпуса и пучка (область компенсатора)

2. Конструкция и отличия от КНГ/КНВ/ККВ/КП

Критерий	КНГ (гор.)	ККГ (гор.+компенс.)	КНВ (верт.)	ККВ (верт.+компенс.)	КП (плавающая головка)
Деформации/ΔT	Умеренные	Высокие — компенсатор	Средние	Высокие — компенсатор	Высокие — плавающая головка
Сервис	Простой	Простой	Сложнее (высота)	Сложнее (высота)	Извлекаемый пучок, сервис ↑
Место/габариты	Нужна длина	Длина + узел компенсатора	Экономит площадь	Экономит площадь	Сопоставимо с горизонталью
Стоимость/срок	↓	↑ (сильфон)	↑	↑↑	↑/↑
Типовая ходность труб	2–4 хода	2–6 ходов	2–4 хода	2–6 ходов	2–6 ходов

3. Теплотехника: LMTD/NTU, выбор ходов

Методика прикидки та же: Q = G·c_p·ΔT, затем площадь S по LMTD (или NTU–ε). Для ККГ обращаем внимание на допустимые перемещения сильфона при выбранной ходности и перепадах давления; ходность повышаем разумно (U↑, но Δp↑).

4. Материалы (316L/CuNi/Ti): карта выбора

Среда (вода)	Рекоменд. трубки	Кожух/решётки	Примечание
Пресная техвода (<50–100 ppm Cl⁻; t<45 °C)	316L	304/316L	Стабильная химия → ресурс ↑
Солоноватая/море	CuNi 90/10 или Ti	316L	Избегать застоя, держать скорости
Оборотная, колебл. химия	316L / CuNi 90/10	316L	Фильтрация, биоциды

5. Обвязка, КИП, дренажи и воздухоотвод

Ставьте воздухоотводчики в верхних точках, дренажи — в нижних; байпас — для сервиса и регулирования.
Следите за Δp на обеих сторонах; быстрый рост — сигнал к чистке/ревизии.
Компенсатор на кожухе — не грузовой элемент: не допускайте на него опорные/монтажные нагрузки.

6. Мини-калькуляторы (прикидка)

A) Площадь S по Q и LMTD

Нагрузка Q, кВт LMTD, °C U min, Вт/м²·К U max, Вт/м²·К

Б) Требуемый расход воды по Q и ΔT воды

Нагрузка Q, кВт ΔT воды, °C c_p воды, кДж/(кг·К) ρ воды, кг/м³

В) Оценка Δp в трубах (Дарси–Вейсбах)

Расход, м³/ч Внутр. диаметр трубы, мм Длина хода, м Кинематич. вязкость, cSt Шероховатость ε, мм

Прикидка для гладких труб; итог уточняется проектным расчётом (Re, λ по Колбруку и местные сопротивления).

Каталог по теме

ККГ — каталог КНГ — каталог ККВ — каталог КНВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ККГ

Когда ККГ точно нужен?

При больших ΔT, термоциклах, разнородных материалах кожуха/труб.

Чем ККГ отличается от КНГ?

ККГ имеет компенсатор (сильфон) на кожухе для снятия термонапряжений.

ККГ или КП (плавающая головка)?

КП — максимальная сервисность (извлекаемый пучок), но дороже; ККГ — защита от ΔT при простой конструкции.

ККГ и вертикальная установка?

Вертикальный аналог — ККВ; выбирают при дефиците площади/необходимости естественного дренажа.

Как понять, что компенсатор «дотягивает»?

Сравнивают расчётные перемещения/напряжения с допускаемыми деформациями сильфона и условиями эксплуатации.

Влияет ли компенсатор на давление?

Да, у сильфонов есть допустимые давления/температуры — проверяются на этапе подбора.

Что по материалам труб при морской воде?

CuNi 90/10 или Ti; корпус/решётки — 316L; избегать застоя, поддерживать скорость.

Можно ли механически чистить трубный пучок?

Да, как у обычных прямотрубных; извлекаемость пучка у ККГ не предусмотрена (в отличие от КП).

Какие типовые ошибки при монтаже?

Опора/усилители на сильфон, отсутствие направляющих/компенсации в обвязке, неверная ориентация дренажей/воздухоотводов.

Как быстро получить КП?

Заполните форму «Отправить параметры» — вернёмся с расчётом и сроками.
