С чего начать диагностику падения эффективности?

Сверить энерго-баланс (Qгор и Qхол), посчитать LMTD и текущий U; затем смотреть Δp и воздух в верхних точках.

Как быстро оценить, хватает ли турбулентности?

Посчитать скорость и число Рейнольдса по ходам — калькулятор Б.

Как отследить «подмешивание» между контурами?

Мониторить рост электропроводности на «чистом» контуре и делать опрессовку при превышении порога.

Почему U может падать при нормальном Δp?

Недостаточная ходность/скорость или завоздушивание — проверьте воздухоотводы и число ходов.

Какие допуски по рассогласованию Q?

Обычно до ±5% — выше вероятна погрешность КИП или утечки.

Как учесть влияние материалов труб?

Для эрозии/скоростей — держать v в безопасных диапазонах для 316L, CuNi, Ti; для теплопередачи — сравнивать с проектным U.

Что делать при вибрациях?

Снизить скорость, проверить перегородки/крепления, поставить демпферы; при необходимости — пересчёт ходности.

Как диагностировать проблемы самослива?

Проверить уклоны и высоту до бака; исключить гидрозатворы; при нехватке напора — насос.

Зачем сравнивать U с проектным?

Это позволяет отличать режимные проблемы от деградации поверхности/обрастания.

Можно ли дистанционно провести первичную диагностику?

Да — пришлите параметры через форму; рассчитаем U, v/Re и дадим план действий.

Главная
Статьи
Диагностика по типам: как быстро понять, что «не так» с КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ и КП

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Диагностика по типам: как быстро понять, что «не так» с КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ и КП

Практический гид по диагностике: как по Δp, U, температурам, электропроводности и скоростям распознать засор, обрастание, «подмешивание» между контурами, недостаточную ходность или проблемы самослива. Внутри — матрица «симптом → причина → действие» и 3 мини-калькулятора.

Видео: Диагностика по типам: как быстро понять, что «не так» с КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ и КП

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужна экспресс-диагностика вашего аппарата?

Сверим энерго-баланс, оценим текущий U, скорости/Re по ходам, проверим «подмешивание», дадим план действий и КП на сервис/чистку.

Отправить параметры КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Для испарителей: ИН, ИК, ИКВ, ИУ.

Содержание

Матрица диагностики «симптом → причина → действие»
Чек-листы по типам (КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ, КП)
Калькуляторы: U по факту, скорость/Re, индикатор «подмешивания»
Иллюстрации
Связанные материалы
FAQ — 10 вопросов

1. Матрица диагностики: симптом → причина → действие

Симптом	Вероятная причина	Действие	Где чаще
Δp труб ↑, U ↓	Засор ходов/обрастание	CIP / мехчистка, фильтры, ↑скорость	КНГ/ККГ, ИН/ИК
Δp норм, U ↓	Низкая ходность/скорость, завоздушивание	↑ число ходов, воздухоотводы	КНВ/ККВ, ИКВ
Кондуктивность низко-солёного контура ↑	«Подмешивание» через течь	Опрессовка, дефектоскопия, ремонт	Все, чаще старые КП
Рывки T/шум	Кавитация/кипение не по месту	Перетрассировка, стабилизация режимов	ИК/ИН
Плохой самослив	Гидрозатворы/малый перепад высот	Уклоны, высота до бака, насос	Горизонтальные (КНГ/ККГ, ИН/ИК)
Вибрации/шум ↑	Скорость выше допустимой/резонанс	↓ v, демпферы, проверка перегородок	Все
U «гуляет»	Воздух/газ в верхах, КИП неисправен	Воздухоотводы, ревизия датчиков	Вертикальные (КНВ/ККВ/ИКВ)
Температуры «не сходятся» по сторонам	Неверные датчики/расходомеры	Поверка КИП, сравнение Q_hot≈Q_cold	Все

2. Чек-листы диагностики по типам

2.1. Конденсаторы КНГ/ККГ (гориз.) и КНВ/ККВ (вертик.)

Снять тренды Δp по обеим сторонам и U (см. калькулятор A).
Проверить воздухоотводы в верхних точках, наличие уклонов к сливам.
Оценить скорость/Re по ходам (кальк. B); при низких скоростях ↑ ходность.
Сравнить кондуктивность контуров (кальк. C) — исключить «подмешивание».

2.2. Испарители ИН/ИК (гориз.) и ИКВ (вертик.)

Стабильность кипения: отсутствие «рывков» температур.
Самослив в ресивер: высота/уклоны; отсутствие гидрозатворов.
Скорость/Re по трубной стороне для контроля обрастания (кальк. B).
Энерго-баланс Q_hot≈Q_cold (кальк. A) — неверные датчики дают ложные тревоги.

2.3. КП / плавающая головка (извлекаемый пучок)

Осмотр гофры/уплотнений, проверка течей (кондуктивность/опрессовка).
Свободная зона вытяжки пучка для ревизии; проверка соосности при сборке.
Сопоставление фактического U с проектным; решение — чистка/ремкомплект/замена пучка.

3. Мини-калькуляторы

A) Энерго-баланс и текущий U

G_гор, т/ч t_гор,in, °C t_гор,out, °C G_хол, т/ч t_хол,in, °C t_хол,out, °C c_p гор., кДж/(кг·°C) c_p хол., кДж/(кг·°C) Площадь A, м² U (проект), Вт/(м²·К)

Сравниваем Q_гор и Q_хол (допуск ±5%). Затем считаем LMTD и текущий U = Q/(A·LMTD).

Б) Скорость/Re по трубной стороне (по ходам)

Расход по трубам, м³/ч Число труб, шт Ходов по трубам, шт d_вн труб, мм Плотность, кг/м³ Вязкость, мПа·с

Помогает понять, достаточно ли турбулентности для стабильного U и чтобы не зарастать.

В) Индикатор «подмешивания» по электропроводности

κ_низк. вход, μS/см κ_низк. выход, μS/см Порог роста, %

Если рост κ на «чистом» контуре превышает порог — возможна течь со стороны более солёной среды → опрессовка/ремонт.

4. Иллюстрации

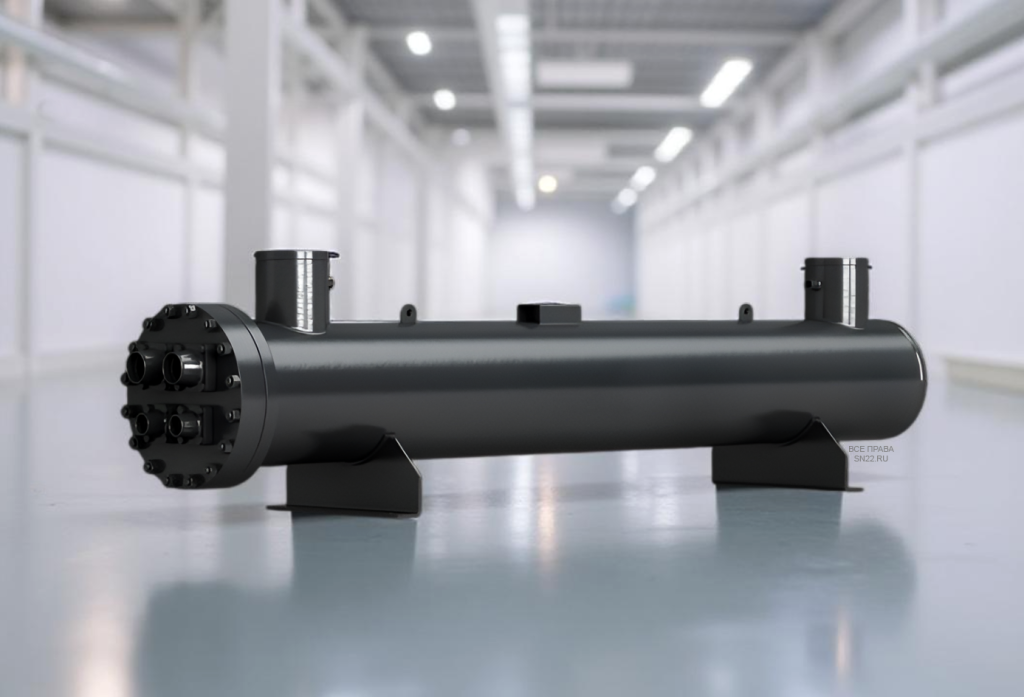

Диагностика кожухотрубных по типам с КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ и КП — Горизонтальный: точки Δp/Т на крышках и кожухе

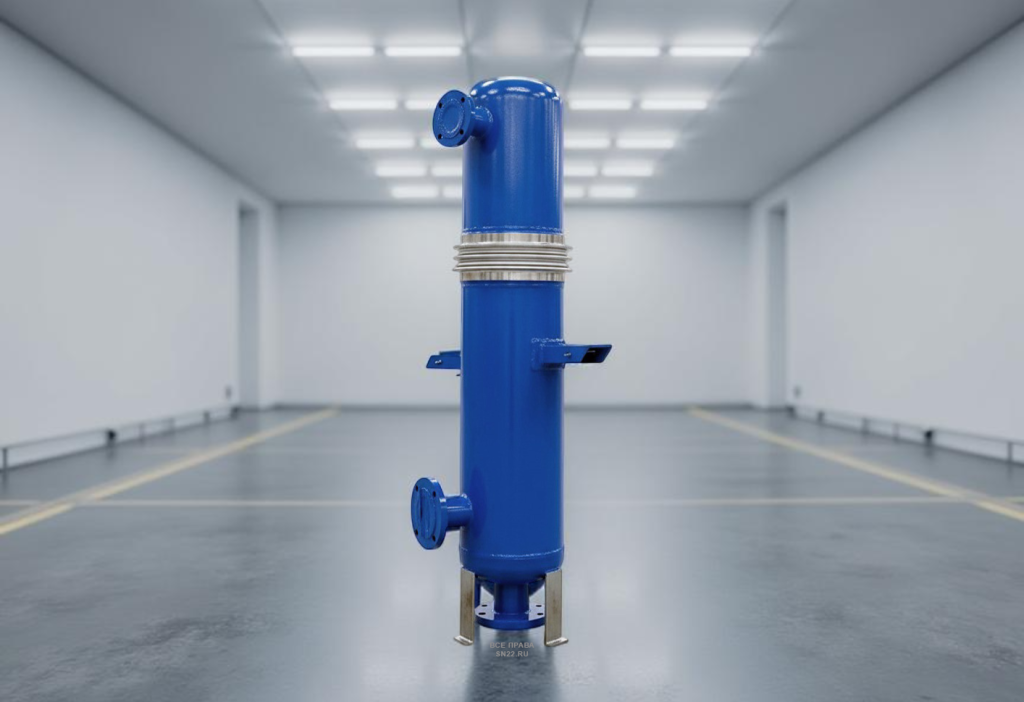

Диагностика по типам: как быстро понять, что «не так» с КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ и КП — Вертикальный: верхние воздухоотводы, анкера

Каталоги SN22 по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог ИН — каталог ИКВ — каталог ИУ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

Что проверять первым делом при падении производительности?

Энерго-баланс и LMTD по калькулятору A, затем Δp по сторонам и наличие воздуха в верхних точках.

Как отличить засор от завоздушивания?

При завоздушивании Δp может быть нормальным, а U падает и нестабилен; продувка верхов возвращает значения.

Какие скорости считать достаточными?

Ориентир: вода 1.2–2.5 м/с; точнее — посчитать v/Re (кальк. B) и учесть материал трубок/среду.

Как быстро понять, есть ли течь между контурами?

Отслеживать рост электропроводности на «чистом» контуре (кальк. C) и делать опрессовку при превышении порога.

Почему Q_hot и Q_cold не совпадают?

Погрешность КИП (расход/температуры). Допуск рассогласования — обычно до ±5%.

Как часто логировать параметры?

Минимум каждые 5–15 минут при нестабильных режимах; для стабильных — почасово с тревогами по порогам.

Нужно ли увеличивать число ходов?

Если v/Re низкие при допустимом Δp — да, это поднимет U и снизит обрастание.

Что проверять на КП при подозрении на течь?

Уплотнения, плоскости, зоны коррозии; далее — гидроиспытание/дефектоскопия.

Как учесть песок/взвесь?

Ставить Y-фильтры/циклоны, держать скорости в безопасном диапазоне, регулярно промывать.

К кому обратиться за выездной диагностикой?

Нажмите «Отправить параметры» — укажем стоимость выезда, сроки и состав работ.
