Материалы по типам (КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ): 316L, CuNi 90/10 или Ti?

Для кожухотрубных конденсаторов и испарителей выбор материалов труб/кожуха — ключ к ресурсу и стабильной теплопередаче. Ниже — краткий гид по типовым средам (пресная/солоноватая/морская вода, гликоли, NH₃, фреоны), матрица «тип × среда × материал», а также мини-калькуляторы: подбор по Cl⁻ и температуре, гальваническая пара, скоростные лимиты.

Видео: Материалы по типам (КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ): 316L, CuNi 90/10 или Ti?

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен подбор материалов под ваши среды и режимы?

Проверим Cl⁻, температуру, скорости и гальванику; дадим расчёт, КП и сроки.

Отправить параметры КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Краткий гид: среды → рекомендуемые материалы
Матрица «Тип × Среда × Материал»
Калькуляторы: Cl⁻+T, гальваника, скорости
Практические заметки (сварка/логистика/сроки)
Иллюстрации
Связанные материалы
FAQ — 10 вопросов

1. Краткий гид: среды → рекомендуемые материалы

Пресная/подготовленная вода (Cl⁻ ≲ 50–100 ppm, T ≲ 40–45 °C): трубки 316L, кожух — углеродистая сталь с покрытием; при колебаниях химии — контроль Cl⁻/pH.
Солоноватая/морская вода (сотни–десятки тысяч ppm): CuNi 90/10 (экономичный «морской» вариант) либо титан при жёстких условиях (высокие T/Cl⁻/эрозия).
Гликоли / чиллеры: по воде → 316L; следить за ингибированием/pH и скоростями (эрозия).
Аммиак (NH₃): избегать медных сплавов (CuNi). Чаще — сталь/нерж., подбор по стороне аппарата.
Фреоны: обычно сталь/нерж.; выбор труб → по стороне воды/гликоля.

Ориентиры обобщённые; итоговый выбор — по расчёту, воде на площадке и требованиях Заказчика.

2. Матрица «Тип × Среда × Материал» (трубная сторона)

Тип	Среда на трубах	Рекомендуемый материал	Альтернатива	Комментарий
КНГ/КНВ	Пресная/подготовленная вода	316L	—	Контроль Cl⁻ и T, скорости 1.0–2.5 м/с
КНГ/КНВ	Солоноватая/морская вода	CuNi 90/10	Ti	Ti — при агрессивных/высокотемп. режимах
ККГ/ККВ	Морская вода (жёсткая)	Ti	CuNi 90/10	Компенсатор по ΔT — учитывать усталость
ИН/ИК	Вода/гликоль	316L	—	Следить за ингибиторами/pH
ИКВ	Морская	CuNi 90/10	Ti	Вертикальная колонна — проверять скорости
ИУ/КП	Грязные/засоряющиеся	316L с ↑d_вн	—	КП — удобная мех. чистка (извлекаемый пучок)
Любой	NH₃ (сторона хладагента)	Сталь/нерж.	—	Медные сплавы (CuNi) не применять со стороны NH₃

3. Мини-калькуляторы

A) Подбор по Cl⁻ и температуре

Cl⁻, ppm Температура, °C Солоноватая/морская?

Ориентировочная логика для предварительного выбора; итог — по воде площадки и расчёту.

Б) Гальваническая пара: риск коррозии

Материал A Материал B Среда

При высоком риске — электрическая изоляция, анодная защита, выбор однородных пар.

В) Предельные скорости (эрозия): быстрая проверка

Материал Скорость, м/с Среда

Оценка ориентировочная. Точный лимит зависит от шероховатости, песка/воздушности, компоновки.

4. Практические заметки

Кожух часто делают из углеродистой стали с покрытием; «коррозия — на стороне воды» решается материалом труб.
Сварка/логистика: титан дороже/дольше; CuNi — «золотая середина» для морской воды; 316L — массовое решение для пресной/гликоля.
Изоляция пар: при контакте разнородных металлов в солёной воде — разрыв электрической цепи, втулки/прокладки.

5. Иллюстрации

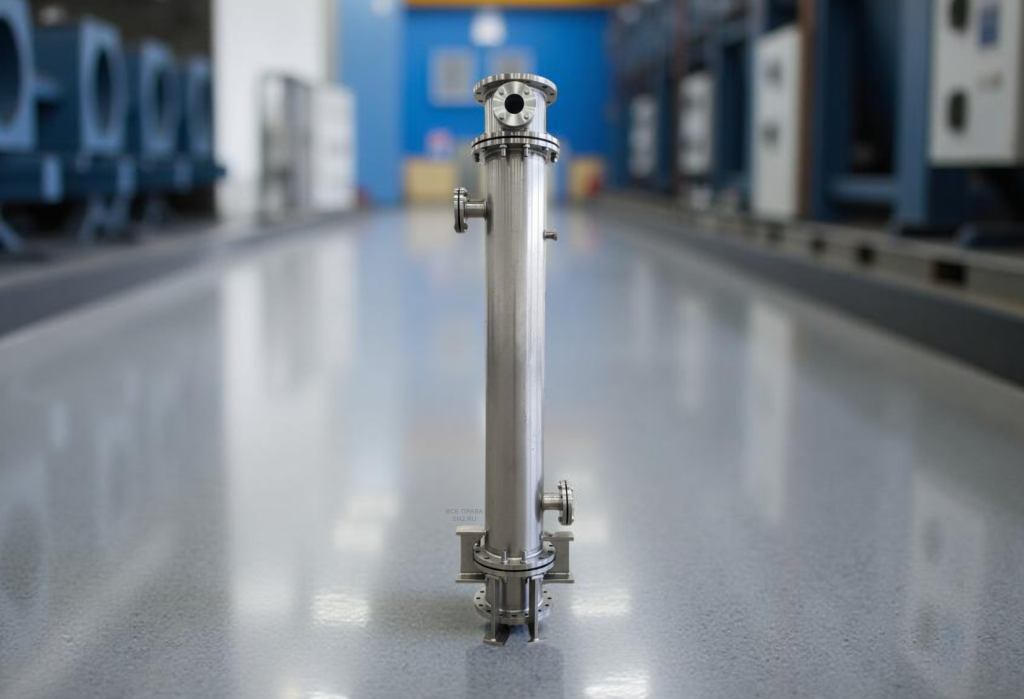

Материалы по типам (КНГ/ККГ/КНВ/ККВ, ИН/ИК/ИКВ/ИУ) — Горизонтальная компоновка (пример КНГ/ККГ, ИН/ИК)

Каталоги по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог ИН — каталог ИКВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

316L всегда достаточно для пресной воды?

Чаще да при Cl⁻ ≲ 50–100 ppm и T ≲ 40–45 °C; при колебаниях химии контролируйте Cl⁻/pH/скорости.

Когда выбирать CuNi 90/10?

Для солоноватой/морской воды — как экономичный «морской» материал; следить за скоростями и песком.

Когда нужен титан?

При высоких Cl⁻/T, абразивности/эрозии и жёстких режимах; дороже, но максимально стойкий.

Можно ли смешивать материалы?

Можно, но учитывайте гальваническую пару; в солёной воде разнородные пары требуют изоляции.

Что со стороной NH₃?

Избегайте медных сплавов; чаще применяют сталь/нерж., подбор по стороне воды выполняют отдельно.

Какие скорости считать безопасными?

Ориентиры: 316L ≈ до 2.5 м/с, CuNi ≈ до 3.0 м/с, Ti ≈ до 6.0 м/с (среда/абразив меняют картину).

Кожух из чего делать?

Часто — углеродистая сталь с покрытием; «море» — особое внимание к окраске/цинкованию узлов.

Можно ли оставлять 304 вместо 316L?

В чистой воде иногда возможно, но 316L устойчивее к точечной коррозии; в рамках статьи фокус — 316L.

Как учитывать сервис?

При грязных средах — КП/ИУ с удобной чисткой, ↑d_вн, скорости на грани допустимых.

Как быстро получить КП?

Отправьте параметры — подберём материалы/тип, рассчитаем Δp/U и дадим предложение.
