Ошибки выбора типа кожухотрубного теплообменника: 15 кейсов и как их исправить

Сборник из 15 типовых ошибок при выборе типа/исполнения: ориентация (КНГ/КНВ/ККГ/ККВ, ИН/ИК/ИКВ/ИУ/КП), материалы (316L, CuNi 90/10, Ti), ходность, обвязка (слив/воздухоотвод), сервис (КП) и логистика. У каждой ошибки — симптом → риск → решение. Внутри — три мини-калькулятора для быстрой проверки.

Видео: Ошибки выбора типа кожухотрубного теплообменника: 15 кейсов и как их исправить

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужна проверка вашего ТЗ перед закупкой?

Пробежимся по 15 рискам: ΔT/компенсация, самослив, скорости/эрозия, сервис и габариты. Выдадим расчёт и КП.

Отправить параметры КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог

Для испарителей: ИН, ИК, ИКВ, ИУ.

Содержание

Сводная таблица: 15 ошибок → исправление
15 кейсов: симптомы, риски, решения
Мини-калькуляторы: ΔΔL, самослив, скорость/эрозия
Иллюстрации
Связанные материалы
FAQ — 10 вопросов

Сводная таблица: 15 ошибок выбора типа

#	Ошибка	Симптом	Риск	Как исправить
1	Нет компенсации при больших ΔT	Термоциклы, перегрев	Усталость, течи	ККГ/ККВ или КП
2	Горизонтальный при дефиците площади	Не помещается	Переоборудование	КНВ/ККВ
3	316L на морской воде	Питтинг	Преждевременный выход	CuNi 90/10 или Ti
4	CuNi со стороны NH₃	Аммиак	Коррозия	Сталь/нерж. со стороны NH₃
5	Нет КП при грязных средах	Частая чистка	Простой/стоимость	КП/ИУ
6	Мало ходов	Низкая v и Re	Низкий U	↑ ходность
7	Слишком большая v	Шум/вибрации	Эрозия	↓ v (ходы/DN/dвн)
8	Нет самослива	Зависание конденсата	Залив/гидроудары	Высота/уклоны/ресивер
9	Нет воздухоотвода	Воздушные «карманы»	Потеря эффективности	Верхние точки/КИП
10	КП без зоны вытяжки	Некуда выдвинуть пучок	Невозможен сервис	Запас = Lпучка + δмонтаж
11	Неучтён транспорт	Не входит в проёмы/контейнер	Срыв отгрузки	Проверка 20′/40′/фуры
12	Прокладки/покрытия «мимо среды»	Разбухание/разрушение	Течь	Материало-совместимость
13	Путаница в шифрах ГОСТ	КНГ/КВГ/ККГ/ККВ	Не то изделие	Проверка по ГОСТ 15122-79
14	Неверная тепловая схема	Не достигается Δt	Недонагрев	Противоток/перегородки
15	Без учёта изоляции/фундамента	Габарит «впритык»	Монтажные коллизии	Запасы по месту

15 кейсов: симптомы, риски, решения

1) Большие ΔT — выбрали без компенсации

Симптом: ΔT между кожухом и трубами высокое; пуски/остановы частые.
Риск: усталостные трещины, течи.
Решение: ККГ/ККВ или КП; проверьте |ΔΔL| калькулятором ниже.

2) Дефицит площади — выбрали горизонтальный

Симптом: нет места в плане, но есть высота.
Риск: перенос/переделка проекта.
Решение: вертикальный КНВ/ККВ.

3) Морская/солоноватая вода — выбрали 316L

Симптом: Cl⁻ сотни–десятки тыс. ppm.
Риск: питтинг, коррозия щелей.
Решение: CuNi 90/10 или Ti; проверьте по Cl⁻/T.

4) NH₃ + CuNi

Симптом: со стороны аммиака заложили CuNi.
Риск: коррозия, аварии.
Решение: сталь/нерж. со стороны NH₃, разделение материалов.

5) Грязные среды — без КП

Симптом: частая мехчистка.
Риск: длительные простои.
Решение: КП (извлекаемый пучок) или ИУ; учесть зону вытяжки.

6) Низкие скорости — мало ходов

Симптом: v < 1 м/с, Re низкий.
Риск: малый U, зарастание.
Решение: ↑ ходность (2→4→6); сверить Δp.

7) Слишком высокие скорости

Симптом: v > 2.5–3 м/с (вода).
Риск: эрозия, шум/вибрации.
Решение: ↓ v (DN ↑, d_вн ↑, ходы ↓), либо Ti/CuNi по среде.

8) Нет самослива

Симптом: конденсат «висит».
Риск: захлёбывание, гидроудары.
Решение: высота до бака/ресивера, уклоны; см. калькулятор.

9) Нет воздухоотводов

Симптом: воздушные карманы.
Риск: падение эффективности, кавитация.
Решение: верхние точки с КИП, дренажи внизу.

10) КП без зоны вытяжки пучка

Симптом: пучок не выдвинуть.
Риск: сервис невозможен.
Решение: зазор ≈ L пучка + монтажный запас.

11) Неучтён транспорт/монтаж

Симптом: не проходит в проёмы/контейнер.
Риск: задержка поставки/монтажа.
Решение: проверка 20′/40′/фуры; секционирование/узлы.

12) Неподходящие прокладки/покрытия

Симптом: разбухание/растрескивание.
Риск: течи.
Решение: подбор совместимых материалов под среду и T.

13) Путаница в шифрах

Симптом: КНГ vs КВГ/ККГ/ККВ.
Риск: неверный тип поставки.
Решение: сверка с ГОСТ 15122-79 и синонимами.

14) Неверная тепловая схема

Симптом: не выходит расчётная Δt.
Риск: недонагрев/недоохлаждение.
Решение: противоток, перегородки, баланс потоков.

15) Без запаса на изоляцию/фундамент

Симптом: «впритык» к стенам/оборудованию.
Риск: коллизии монтажа/сервиса.
Решение: закладывать запасы (изоляция, крепёж, подъёмные средства).

Мини-калькуляторы: проверить себя за 1 минуту

A) Нужна ли компенсация (ККГ/ККВ или КП): ΔΔL

Длина пучка L, м ΔT труб-кожух, °C Материал труб Материал кожуха

Если |ΔΔL| заметно (сотни мкм и более) — выбирайте ККГ/ККВ или КП.

Б) Самослив в приёмный бак: хватает ли высоты?

Δp, кПа Плотность, кг/м³ Доступная высота h, м

Требуется h ≥ Δp/(ρ·g). Если не хватает — насос/пересбор трассы.

В) Скорость и эрозия: не «перегоняем» ли трубки?

Материал Скорость, м/с Среда

Оценка ориентировочная; точный лимит зависит от абразива/шероховатости/перегородок.

Иллюстрации

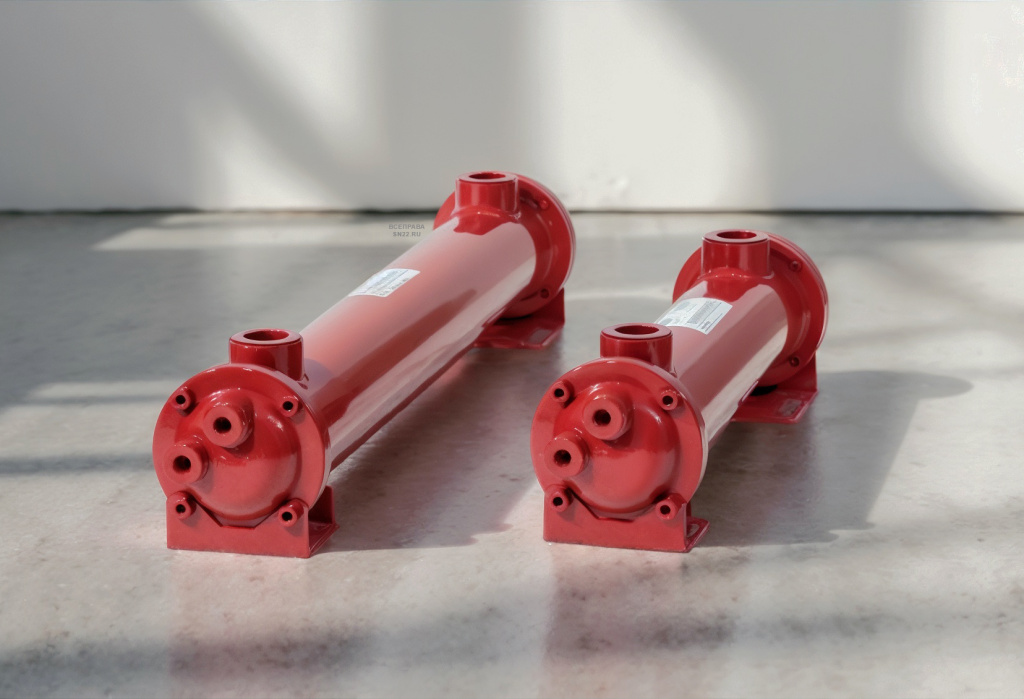

Ошибки выбора типа кожухотрубного теплообменника: 15 кейсов и как их исправить — Горизонтальная компоновка (КНГ/ККГ, ИН/ИК)

Каталоги SN22 по типам

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог ИН — каталог ИКВ — каталог

Подобрать по параметрам

FAQ — 10 вопросов

Как понять, нужен компенсатор или КП?

Посчитайте |ΔΔL| (калькулятор A) и учтите частоту термоциклов. При значимых удлинениях — ККГ/ККВ или КП.

Когда вертикальный лучше горизонтального?

При дефиците площади в плане и достаточной высоте — КНВ/ККВ упрощают компоновку и самослив.

Какие материалы для морской воды?

CuNi 90/10 как экономичный вариант; при жёстких режимах — Ti. 316L в «море» — риск питтинга.

Что выбрать для грязных сред?

КП/ИУ с извлекаемым пучком и увеличенным dвн; закладывайте зону вытяжки.

Как быстро проверить самослив?

Калькулятор Б: требуемая высота h ≥ Δp/(ρ·g). Если ниже — насос/перетрассировка/вертикализация.

Как контролировать скорость/эрозию?

Калькулятор В; держите скорости в допустимых диапазонах для материала и среды.

Сколько делать ходов?

Повышайте ходность, когда v и Re низкие; следите за ростом Δp (калькулятор в статье про ходность).

Как не перепутать типы/обозначения?

Проверьте с ГОСТ 15122-79 и шпаргалкой по синонимам; используйте навигацию «ТИПЫ».

Как учесть монтаж/логистику?

Проверьте контейнер/проёмы, закладывайте запасы на изоляцию и сервисные зоны.

Как получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.
