Конденсатор для R410A: подбор под высокое давление

Особенности R410A как хладагента

R410A появился в начале 2000-х как замена R22 (запрещён по Монреальскому протоколу из-за ODP) и быстро занял нишу в бытовых сплит-системах, полупромышленных VRF и средних чиллерах. Состав: 50% R32 (дифторметан, CH2F2) и 50% R125 (пентафторэтан, C2HF5) по массе. Озоноразрушающий потенциал ODP = 0 (нет хлора), потенциал глобального потепления GWP = 2088 — это много, и именно из-за GWP в ЕС R410A с 2025 года ограничен Регламентом (ЕС) 2024/573 (F-Gas). В РФ ограничений по GWP нет, R410A — основной хладагент сегмента.

Ключевая инженерная особенность R410A — высокое давление. Сравнение давлений насыщения для четырёх популярных хладагентов при температуре конденсации +50°C (абсолютное давление):

Разница 30,6 vs 19,4 бар — это не просто «надо посчитать стенку толще». Это смена класса сосуда по ТР ТС 032/2013, другие требования к арматуре (краны, предохранительные клапаны), к сварке, контролю качества швов и сертификации. Аппарат под R22 нельзя «перевести» на R410A простой заменой масла и заправки — это нарушение норм безопасности и оснований для отказа в страховании.

Второе важное свойство — малый температурный глайд. R410A практически азеотропен: разница температуры начала и конца кипения/конденсации при постоянном давлении 0,1-0,2 K. На практике это значит, что в конденсаторе нет «зональности» по температуре — расчёт идёт как для чистого вещества с одной температурой Tcond. Это упрощает расчёт LMTD и противоток-параллельный поток выбирается без коррекции на глайд (в отличие от R407C, где глайд 6-7 K требует обязательного противотока).

Расчёт рабочего и расчётного давления

Первое, что определяется для конденсатора R410A — расчётное давление сосуда. Алгоритм:

1. Максимальная температура конденсации в эксплуатации. Для воздухоохлаждаемых чиллеров в РФ берут +55-60°C (расчётная температура наружного воздуха +35°C + 20-25°C на ΔT конденсатор/среда). Для водоохлаждаемых — +45-50°C (вода градирни до +35°C + 10-15°C).
2. Давление насыщения R410A при этой Tcond по таблицам REFPROP/CoolProp. Для +60°C это 38,2 бар.
3. Запас на скачки: пуск, остановка вентиляторов, забивание конденсатора пылью. Стандартный коэффициент 1,15-1,25.
4. Расчётное давление сосуда: 38,2 × 1,2 = 45,8 ≈ 45 бар (4,5 МПа). Это стандартное значение для большинства серийных аппаратов под R410A.

Расчётное давление 45 бар сразу относит аппарат к категории сосудов под давлением по ТР ТС 032/2013. Класс сосуда определяется произведением P × V (давление в МПа × объём в литрах):

• PV ≤ 20 МПа·л — категория I (упрощённая сертификация)
• 20 < PV ≤ 200 МПа·л — категория II или III (декларация соответствия)
• PV > 200 МПа·л — категория IV, обязательная регистрация в Ростехнадзоре, контроль 100% сварных швов УЗК + рентген

Пример: конденсатор под чиллер 300 кВт холода имеет объём фреоновой полости около 15 л. PV = 4,5 × 15 = 67,5 МПа·л — категория III. Аппарат требует декларации соответствия, паспорта со штампом ОТК, и при установке в составе ХМ — клеймения в реестре Ростехнадзора как часть холодильной системы.

На практике это означает: нельзя заказать «просто кожухотрубник с трубками медь Ø19 ст.1 мм». Завод-изготовитель должен иметь лицензию на изготовление сосудов под давлением, опыт работы с фреонами, оснастку под опрессовку при 1,5×Pраб (т.е. 67,5 бар).

Подбор площади теплообмена

Алгоритм подбора конденсатора под R410A практически идентичен подбору под другие фреоны, отличается только подстановкой свойств R410A в формулы:

Тепловая нагрузка конденсатора:

Qc = Qe + Wк

где Qe — холодопроизводительность испарителя (кВт), Wк — мощность компрессора (кВт). Для R410A и спиральных/винтовых компрессоров отношение Qc/Qe = 1,20-1,28 при +5°C/+50°C. То есть конденсатор на 25% мощнее испарителя по тепловой нагрузке.

Средний температурный напор:

ΔTm = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)

Для R410A и водоохлаждаемого конденсатора с водой +30/+35°C при Tcond = +45°C:

ΔT1 = 45 - 30 = 15 K, ΔT2 = 45 - 35 = 10 K, ΔTm = 5/ln(1,5) = 12,3 K

Площадь теплообмена:

F = Qc / (K × ΔTm)

Коэффициент теплопередачи K для пары «R410A конденсирующийся — вода» в чистом кожухотрубном аппарате с медными трубками:

Скорость воды выше 2,5 м/с экономически невыгодна — Δp растёт квадратично, насос потребляет больше, а K растёт всё медленнее. Скорость ниже 0,8 м/с не рекомендуется — отложения накапливаются быстрее, требуется частая чистка.

Пример полного расчёта. Чиллер 350 кВт холода на R410A, температура испарения +5°C, конденсации +45°C, вода градирни +30/+35°C, скорость воды 1,5 м/с.

• Qc = 350 × 1,25 = 437,5 кВт
• ΔTm = (15-10)/ln(15/10) = 12,3 K
• K (чистый) = 2700 Вт/м²·K, K (расчётный с запасом 20% на загрязнение) = 2160 Вт/м²·K
• F = 437 500 / (2160 × 12,3) = 16,5 м²
• С запасом 15% по площади: 19,0 м²

Под эту площадь подходят серийные аппараты КНГ-20 (Ридан/КС/ТТАИ) или импортные эквиваленты Alfa Laval CRF-200, Kelvion FXT-280, Funke FP-300.

Материалы трубок и кожуха

Для конденсаторов R410A классический выбор материалов — это компромисс между теплопроводностью, стойкостью к фреону и маслу, ценой и стандартами безопасности.

Трубки (фреон снаружи, вода внутри):

• Медь М1р (Cu-DHP, EN CW024A) — стандарт для всех галогенированных фреонов (R22, R134a, R410A, R407C, R32). Высокая теплопроводность 380 Вт/м·K, стойкость к фреону и маслу, отработанная технология развальцовки. Толщина стенки для R410A — минимум 1,0 мм (под давление 45 бар по EN 12735-2).
• Медь оребрённая (Cu-Fin) — для воздухоохлаждаемых конденсаторов. Алюминиевое или медное оребрение, шаг рёбер 1,8-2,5 мм. Не используется в кожухотрубных аппаратах.
• Купроникель CuNi 90/10 — для морской воды или сильно минерализованных вод градирни. Дороже меди в 3-4 раза, теплопроводность ниже на 30%. Применение редкое, под заказ.
• Нержавейка AISI 316L — только если в водяной стороне агрессивная среда (хлориды, кислоты). Теплопроводность 16 Вт/м·K — в 24 раза ниже меди, площадь нужна больше. Под R410A применяется только в спецзадачах (фармацевтика, пищпром).

Кожух:

• Сталь 09Г2С (или 16ГС) по ГОСТ 19281-2014 — стандарт для аппаратов 0…+200°C. Толщина стенки под Pрасч 45 бар и диаметр кожуха 400 мм — 12-14 мм с учётом коррозионных припусков по ГОСТ Р 52630-2012.
• Сталь 20 (ГОСТ 1050) — допустима для Pрасч до 35 бар, для R410A применяется редко.
• Сталь AISI 304/316L — для пищевых, фармацевтических задач или морских установок.

Трубные решётки: сталь 09Г2С толщиной 25-40 мм, тщательная развальцовка медных трубок + дополнительная пайка серебросодержащим припоем (Ag 25-45%) для гарантии герметичности при пульсациях давления.

Уплотнения и фланцы: стандартные паронитовые прокладки ПОН-Б ГОСТ 481-80 для воды; для фреонового фланца — медно-асбестовые или спирально-навитые SS/Graphite. Уплотнения PTFE не применять — холодная текучесть при 45 бар.

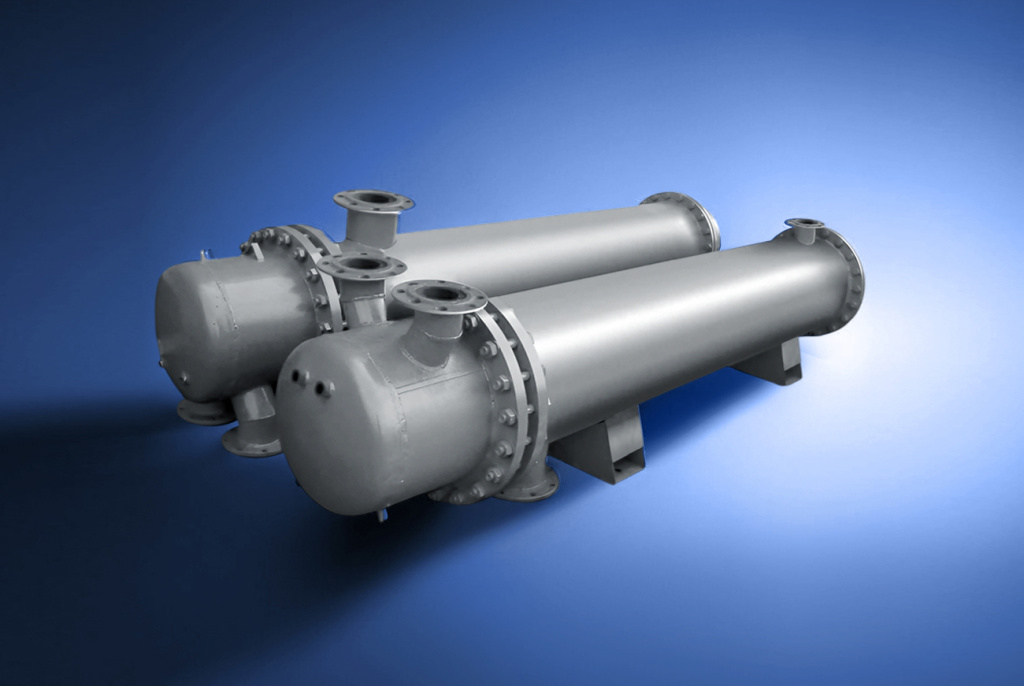

Какой тип конденсатора выбрать

В отечественной номенклатуре кожухотрубные конденсаторы делятся на 4 типа: КНГ, ККГ, КНВ, ККВ (Н — неподвижные решётки, К — с компенсатором, Г — горизонтальный, В — вертикальный). Под R410A применяются все четыре, но с разными нюансами:

КНГ (горизонтальный, неподвижные решётки) — самый массовый тип для чиллеров 50-1500 кВт. Простая конструкция, дешёвый ремонт, легко чистится со стороны воды. Ограничение: при разнице температур кожуха и трубок более 50 K возникают температурные напряжения. Для R410A с Tcond +45-55°C и водой +25-35°C ΔT = 10-30 K — безопасно. Подробнее про КНГ.

ККГ (горизонтальный, компенсатор на кожухе) — для случаев, когда есть значительная разница ΔT (например, конденсация R410A при +60°C и охлаждение водой +15°C — разница 45 K). Компенсатор (линзовый или сильфонный) компенсирует тепловое расширение трубок относительно кожуха. Цена выше КНГ на 15-25%. Когда нужен компенсатор.

КНВ (вертикальный, неподвижные решётки) — для ограниченной площадки и для облегчённого слива масла из фреоновой полости. Конденсат фреона стекает к нижней решётке и далее в ресивер. Лучше подходит для аппаратов с высоким уносом масла (винтовые компрессоры с впрыском масла). КНВ — особенности подбора.

ККВ (вертикальный, с компенсатором) — комбинация преимуществ КНВ и ККГ. Применяется редко, обычно под специфические тепловые насосы с большими ΔT.

Для типичного чиллера на R410A с водяным конденсатором и одноступенчатой схемой — выбирайте КНГ. Это 80% всех применений в РФ.

Воздухоохлаждаемый или водоохлаждаемый

Выбор между воздушным и водяным конденсатором — это не только вопрос наличия воды на площадке, но и вопрос годового энергопотребления и стоимости владения. Для R410A разница особенно заметна из-за высокого давления и чувствительности COP к температуре конденсации.

Для объектов с холодопроизводительностью <200 кВт и сезонной работой (только летом) выгоднее воздушный конденсатор — экономия на капзатратах окупает повышенное потребление электричества. Для объектов >500 кВт и круглогодичной работы (data-центры, технологическое охлаждение) — однозначно водоохлаждаемая схема, экономия на электроэнергии за 3-5 лет покрывает разницу в стоимости.

Применение конденсаторов в холодильной технике — подробнее про схемы интеграции с чиллерами.

Качество воды и обрастание трубок

Самая частая причина потери производительности конденсатора R410A после 2-4 лет эксплуатации — не износ или коррозия, а отложения на стороне воды. Слой накипи 0,5 мм снижает K на 15-25%, а слой 1,5 мм — на 40-55%. Это напрямую поднимает давление конденсации и потребление компрессора.

Для городской воды или воды градирни характерны три типа отложений:

• Карбонатная накипь CaCO3 — при жёсткости воды >5 °Ж и температуре стенки >40°C. Скорость отложения 0,3-0,8 мм/год в нерегулируемой системе.
• Биоплёнка — в открытых градирнях из-за контакта с воздухом и пылью. Размножение цианобактерий и Legionella требует регулярного хлорирования или бактерицидов.
• Механический шлам — продукты коррозии трубопроводов (рыхлый Fe2O3), частицы пыли с градирни. Накапливается в нижних трубках КНГ.

Рекомендации по водоподготовке для конденсаторов R410A:

• Жёсткость воды не более 7 °Ж (если выше — нужен дозатор полифосфатов или умягчитель)
• pH 7,0-8,5 (более кислая — коррозия меди, более щелочная — карбонатная накипь)
• Концентрация хлоридов <200 мг/л (выше — питтинг на меди и медных решётках)
• Фильтрация механических частиц до 100 мкм (грубый фильтр + Y-образный фильтр перед конденсатором)
• Контроль микробиологии (для открытых градирен) — раз в квартал

Подробно про требования к качеству воды для конденсаторов.

Типичные ошибки при подборе

За 12 лет работы с холодильными системами на R410A инженеры sn22.ru фиксируют один и тот же набор ошибок проектировщиков и заказчиков:

1. Брать аппарат «по холодопроизводительности». Конденсатор подбирается по Qc (тепловой нагрузке конденсации), а не по Qe (холодопроизводительности). Qc больше Qe на 20-30% — это работа компрессора. Если взять конденсатор «350 кВт» под испаритель 350 кВт — недостача площади 25%, аппарат работает с Tcond +60°C вместо +45°C, COP падает на 30%.

2. Игнорировать запас по площади. Подбор «в обрез» — это аппарат, который через год работы (с отложениями) уже не справляется. Стандартная практика: + 15-20% к расчётной площади.

3. Применять аппарат от R22 «как есть» на R410A. Давление R410A на 60% выше. Старый аппарат с расчётным давлением 25-28 бар не выдержит. При замене хладагента — обязательно проверять паспорт сосуда и при необходимости — заменять конденсатор.

4. Не учитывать масло. R410A работает с маслами POE (полиэфирные эфиры) — гигроскопичны, требуют сухости системы <30 ppm воды. При попадании влаги в систему — гидролиз POE, образование кислот, коррозия меди. Конденсатор должен иметь фильтр-осушитель в линии жидкости.

5. Перепутать R410A с R407C при ремонте. R407C — зеотропная смесь с глайдом 6-7 K. При утечке состав меняется, при дозаправке нужно полностью сливать оставшийся хладагент. R410A — почти азеотроп, можно дозаправлять (с учётом точности дозировки). Эти ошибки на сервисе случаются регулярно.

6. Скорость воды <0,5 м/с. Низкая скорость = быстрое обрастание + плохой теплообмен. Минимум 0,8 м/с, оптимум 1,2-1,8 м/с.

7. Не предусмотреть слив воды на зиму для воздушно-водяных схем. При остановке системы зимой в трубках конденсатора замерзает вода → разрыв трубок. Обязательна дренажная пробка и продувка сжатым воздухом перед длительным простоем.

Бренды и цены 2026 года

Рынок конденсаторов под R410A в РФ разделён на три сегмента: отечественные производители (полная номенклатура, серийные изделия), импортозамещающие сборки (российская сборка из импортных трубок и кожуха), европейские бренды (через параллельный импорт).

Цены ориентировочные на II квартал 2026 года, с НДС, со склада или с производства. Российские бренды на 30-45% дешевле импортных при сопоставимом качестве. Аппараты ТТАИ и РИДАН — самые ходовые в коммерческом холодоснабжении и чиллерах для торговых центров.

При выборе бренда обращайте внимание не только на цену, но и на:

• Наличие декларации соответствия ТР ТС 032/2013 и паспорта сосуда с регистрационным номером
• Наличие сервисной сети в вашем регионе (важно для пуско-наладки и гарантийных случаев)
• Срок поставки запчастей (медные трубки, прокладки, штуцеры) — для отечественных 1-3 недели, для импортных 6-12 недель
• Опыт работы производителя с R410A конкретно (некоторые до сих пор делают «универсальные» аппараты под R22, требующие модификации)

Монтаж и пусконаладка

Конденсатор R410A — это сосуд под давлением, его монтаж регулируется ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» (приказ Ростехнадзора № 536). Основные требования:

• Регистрация в Ростехнадзоре до пуска для аппаратов категории III и IV
• Опрессовка после монтажа при 1,5 × Pраб (т.е. 67,5 бар для аппарата на 45 бар), время выдержки 10 минут, падение давления <5%
• Вакуумирование фреонового контура до 0,1 мбар, время выдержки 6 часов, падение давления <5 мбар (контроль на влагу и плотность системы)
• Дозаправка R410A только в жидкой фазе из перевёрнутого баллона — иначе нарушится соотношение R32/R125
• Предохранительный клапан на фреоновой стороне с настройкой на Pраб × 1,1 (49,5 бар для аппарата 45 бар), сертифицированный по ТР ТС 032/2013
• Манометр на стороне всасывания и нагнетания, шкала 0-60 бар
• Заземление корпуса и трубопроводов по ПУЭ

Опрессовка медно-стальных соединений после пайки — критический момент. Пайка серебросодержащими припоями (Ag 25-45%) требует контроля температуры (не выше +650°C) и нейтральной атмосферы (продувка азотом во время пайки), иначе медь окисляется изнутри, в системе образуются окалины, которые потом забивают ТРВ.

Эксплуатация и диагностика

Конденсатор R410A в нормальной эксплуатации требует минимального внимания, но несколько параметров надо отслеживать постоянно:

• Температура конденсации Tcond — должна быть в пределах +40-55°C. Рост >55°C — забит конденсатор (отложения, грязь на оребрении воздушного, низкий поток воды на водяном)
• Переохлаждение жидкости (subcooling) — 3-7 K на выходе из конденсатора. Меньше 2 K — недостаток хладагента или избыток масла; больше 10 K — перезаправка
• Перепад давления воды Δp — рост на 30-50% от исходного значит, что трубки забиваются отложениями. Время чистки
• Температура нагрева воды — должна соответствовать расчёту. Уменьшение нагрева при той же тепловой нагрузке = снижение K = отложения
• Шумы и вибрация — гидроудары на стороне жидкости, кавитация в насосе или начало эрозии трубок

Рекомендуемая периодичность ТО:

• Внешний осмотр и контроль показаний манометров — еженедельно
• Анализ воды (жёсткость, pH, хлориды) — раз в квартал
• Промывка водяной полости от отложений — раз в год (для воды с жёсткостью >5 °Ж — раз в 6 месяцев)
• Контроль герметичности фреонового контура (галогенный детектор или электронный течеискатель) — раз в полгода
• Гидравлические испытания (опрессовка по ФНП) — раз в 4 года или после ремонта
• Замена фильтра-осушителя — раз в 2 года или после каждого вскрытия фреоновой системы

Ремонт и замена трубок

Самая частая поломка кожухотрубного конденсатора R410A — протечка трубки. Причины: эрозия от пиковых скоростей воды, замораживание зимой, коррозия от плохой воды, дефект развальцовки. При обнаружении течи варианты:

1. Заглушить трубку с обоих концов латунными конусными заглушками. Допустимо до 5-7% от общего числа трубок без значительного снижения производительности.
2. Заменить отдельную трубку — вытолкнуть старую, развальцевать новую (медь М1р 19×1,0 мм или аналог). Работа квалифицированная, требует специнструмента.
3. Полная замена трубного пучка — при выходе из строя >15-20% трубок. Стоимость 40-60% от стоимости нового аппарата. Срок выполнения 2-4 недели.

Если течи рецидивируют — проверять не только трубки, но и качество воды, скорость потока, наличие гидроударов. Лечить симптом без устранения причины бессмысленно.

Подробнее: материалы и коррозия для конденсаторов.

Часто задаваемые вопросы

Вывод

Конденсатор для R410A — это не «обычный кожухотрубник под фреон», а полноценный сосуд под давлением IV категории по ТР ТС 032/2013 с расчётным давлением 45 бар. Его подбор требует точного учёта тепловой нагрузки конденсации (Qc = Qe × 1,2-1,28), расчёта температурного напора, выбора материалов (медь М1р для трубок, сталь 09Г2С для кожуха) и запаса по площади 15-20%. Серийные аппараты КНГ, ККГ, КНВ от российских производителей (РИДАН, ТТАИ, КС, ЭТРА) закрывают 95% задач по цене на 30-45% ниже европейских Alfa Laval, Kelvion, Funke, Sondex.

Главные ошибки при подборе — недооценка тепловой нагрузки конденсации, игнорирование запаса по площади, попытка перевести старый аппарат с R22 на R410A, неправильный учёт качества воды. Каждая из этих ошибок съедает 20-40% эффективности системы и сокращает срок службы конденсатора с 15-20 лет до 5-7 лет.
