Кожухотрубные испарители ИХ-1 и ИХ-2: различия по ходности, теплотехнике и сервису

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Кожухотрубные испарители ИХ-1 и ИХ-2: различия по ходности, теплотехнике и сервису

Под маркировкой ИХ обычно понимают кожухотрубные испарители с межтрубным кипением хладагента и циркуляцией охлаждающей жидкости в трубках. Различие ИХ-1 / ИХ-2 — это число ходов по трубной стороне (один ход против двух): от этого зависят скорости, коэффициенты теплоотдачи, Δp, габариты и требования к насосу. Ниже — когда брать ИХ-1, когда выгоднее ИХ-2, и как быстро сравнить варианты.

Видео: Кожухотрубные испарители ИХ-1 и ИХ-2: различия по ходности, теплотехнике и сервису

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт ИХ-1/ИХ-2 под ваши параметры?

Сравним варианты по U, LMTD, Δp и цене; подберём материалы и выпустим КП/сроки.

Отправить параметры Модели ИХ в каталоге

Работаем по РФ и Казахстану. Быстро и по делу.

Содержание

Что такое ИХ-1 и ИХ-2: ходность и гидравлика
Сравнение: теплотехника, Δp, сервис
Как выбрать: типовые кейсы
Материалы (316L / CuNi 90/10 / Ti)
Калькуляторы (3 шт.)
Связанные материалы
FAQ — 10 вопросов

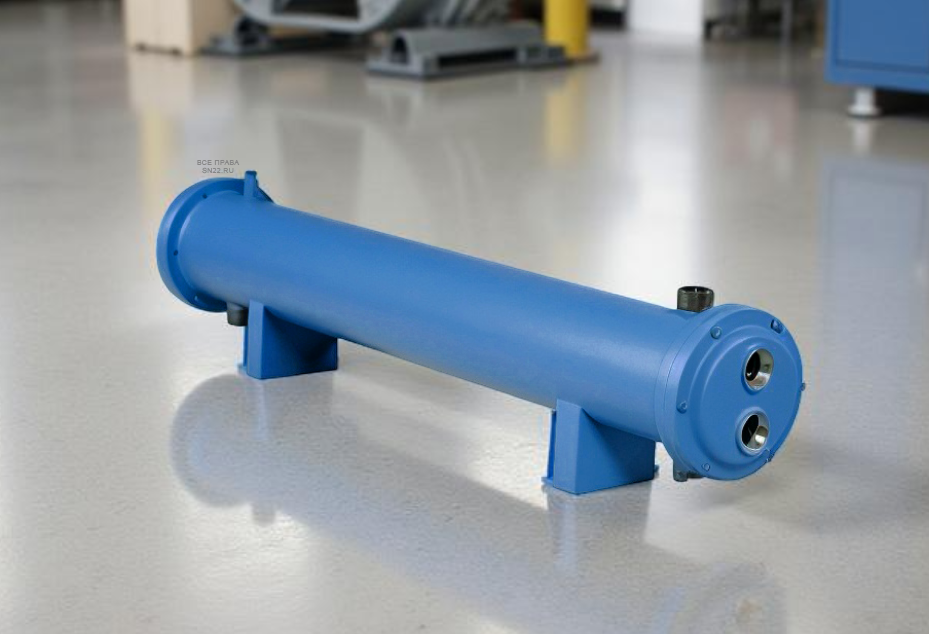

Кожухотрубные испарители ИХ-1 и ИХ-2 — ИХ — горизонтальная установка (общий вид)

Испаритель ИХ — торцевые крышки, опоры, патрубки — Торцевые крышки, опоры, патрубки

1. Что такое ИХ-1 и ИХ-2: ходность и гидравлика

ИХ-1 — один ход по трубной стороне (single pass). Меньше Δp, ниже скорость в трубах → U может быть ниже, зато растёт длина/площадь при той же нагрузке.
ИХ-2 — два хода (двухходовой распределитель/перегородка в крышке). Скорость ↑, коэффициент теплоотдачи ↑, аппарат можно сделать компактнее, но Δp выше, требования к насосу строже.
Хладагент кипит в межтрубном пространстве; по трубам обычно циркулирует вода/гликоль. Для загрязнённых сред смотрите конструкции с извлекаемым пучком (КП) или U-трубки (ИУ) — по сервису.

2. Сравнение ИХ-1 vs ИХ-2

Критерий	ИХ-1 (1 ход)	ИХ-2 (2 хода)	Комментарий
Δp по трубам	⬇ ниже	⬆ выше	Зависит от расхода, диаметра, длины и числа труб
Скорость в трубах	⬇ ниже	⬆ выше	Скорость влияет на U и на риск эрозии
Коэффициент теплоотдачи U	ниже	выше	Благодаря большей скорости/турбулентности
Габариты при одинаковой Q	чаще больше	чаще меньше	Но насосная мощность у ИХ-2 подрастает
Требования к насосу	мягкие	жёстче	Проверяйте напор/резерв
Диапазон расходов	бОльшие расходы	средние/малые расходы	Чтобы удержать скорость в окне
Сервис/чистка труб	зависит от исполнения (ИН/ИК/КП/ИУ); число ходов не мешает механической чистке прямых труб

3. Как выбрать: типовые кейсы

Большой расход, ограничение по Δp → чаще ИХ-1: удерживаем падение давления и насосную мощность.
Компактность/стоимость при умеренной Δp → часто ИХ-2: скорость ↑, U ↑, площадь ↓.
Грязные среды / частая чистка → отдельный выбор по конструкции решёток: ИН (неподвижные), ИК (сильфон), КП (плавающая головка, извлекаемый пучок), ИУ (U-трубки).

4. Материалы и коррозия

Среда	Трубки	Кожух/решётки	Примечание
Пресная/техвода (t ≤ 45 °C, Cl⁻ < 50–100 ppm)	316L	304/316L	Контроль pH, ингибирование
Солоноватая/морская	CuNi 90/10 или Ti	316L	Исключать застойные зоны, держать скорости
Гликоли	316L	316L	Следить за ингибиторами/биоцидом

5. Мини-калькуляторы (прикидка)

A) Сравнение скорости в трубах: ИХ-1 vs ИХ-2

Расход по трубам, м³/ч Внутр. диаметр труб, мм Число труб, шт

Для ИХ-2 площадь живого сечения ≈ вдвое меньше (2 хода) → скорость выше.

Б) Оценка Δp Darcy — ИХ-1 vs ИХ-2

Длина прямого участка L, м Плотность, кг/м³ Вязкость, cSt Добавка местных сопротивлений K_loc

Для ИХ-2 берём длину/ход как для половины пучка, но учитываем перегородку в крышке и поворот (K_loc).

В) Площадь теплообмена S по Q, LMTD и U

Q, кВт LMTD, °C U (мин), Вт/м²·К U (макс), Вт/м²·К

Каталог по теме

ИХ — каталог ИН — каталог ИК — каталог ИУ — каталог

Подобрать по параметрам

FAQ — 10 вопросов по ИХ-1 / ИХ-2

В чём главное отличие ИХ-1 и ИХ-2?

В числе ходов по трубной стороне: один против двух. Это меняет скорость в трубах, U и Δp.

Когда предпочтительнее ИХ-1?

Когда критично низкое Δp и/или большой расход по трубам при ограничениях по насосу.

Когда лучше ИХ-2?

Когда нужна компактность и можно принять большее Δp; скорость ↑ → U ↑ → меньшая площадь.

Влияет ли число ходов на чистку труб?

Механическая чистка прямых труб доступна; число ходов не препятствует, важнее тип решёток (ИН/ИК/КП/ИУ).

Можно ли комбинировать с демистером?

Да, на стороне пара (кожух) часто ставят демистер для снижения энтрейнмента.

Какие ориентиры по скорости в трубах?

Обычно 1–2.5 м/с для воды/гликоля; уточняйте под материал и допустимые эрозионные риски.

Какие материалы под морскую воду?

CuNi 90/10 или Ti по трубам; кожух/решётки — 316L.

Можно ли сделать вертикальный ИХ?

Возможны вертикальные варианты (см. ИКВ для вертикальной компоновки), но чаще — горизонтальные.

Как быстро получить КП?

Нажмите «Отправить параметры» — вернёмся с расчётом, ценой и сроками.

Где посмотреть модели?

В каталоге SN22: /ispariteli/tipa-ikh/.
