Funke простыми словами

Теплообменники Funke — это линейка разборных и паяных пластинчатых аппаратов для отопления, ГВС, охлаждения и технологических контуров. Смысл один: передать тепло от одного потока к другому без смешения сред, обеспечивая нужную температуру и стабильность работы узла.

Идея выбора: идём от задачи (Q, расходы, ΔT, допустимая Δp), среды и сроков. Подберём оригинал Funke или эквивалент «один в один» по тепловому эффекту и гидравлике.

Преимущества оборудования Funke

Высокий КПД благодаря геометрии каналов и развитой турбулентности.
Материалы премиум-класса: AISI 304/316L, варианты Ti, специальные сплавы для коррозионных сред.
Сервисопригодность разборных — чистка, смена уплотнений, наращивание пластин.
Индивидуальный подбор под давление, температуры, тип среды и габаритные ограничения.

Разборные vs паяные

Тип	Когда выбирать	Плюсы	Ограничения	Пример из практики
Разборный пластинчатый	ЖКХ, пром, переменные нагрузки; нужна мойка/ремонт	Обслуживание, масштабируемость, гибкость по материалам уплотнений	Больше габариты, требуется равномерная протяжка	ИТП на 250 кВт: +10 пластин → запас по зимнему пику без смены рамы
Паяный пластинчатый	Компактные ИТП, чиллеры, ТН, малые и средние расходы	Компактность, цена, высокая герметичность	Неразборный, требовательный к фильтрации	ТН 16 кВт: BPHE медной пайки, ΔT=5–8 °C, быстрый монтаж

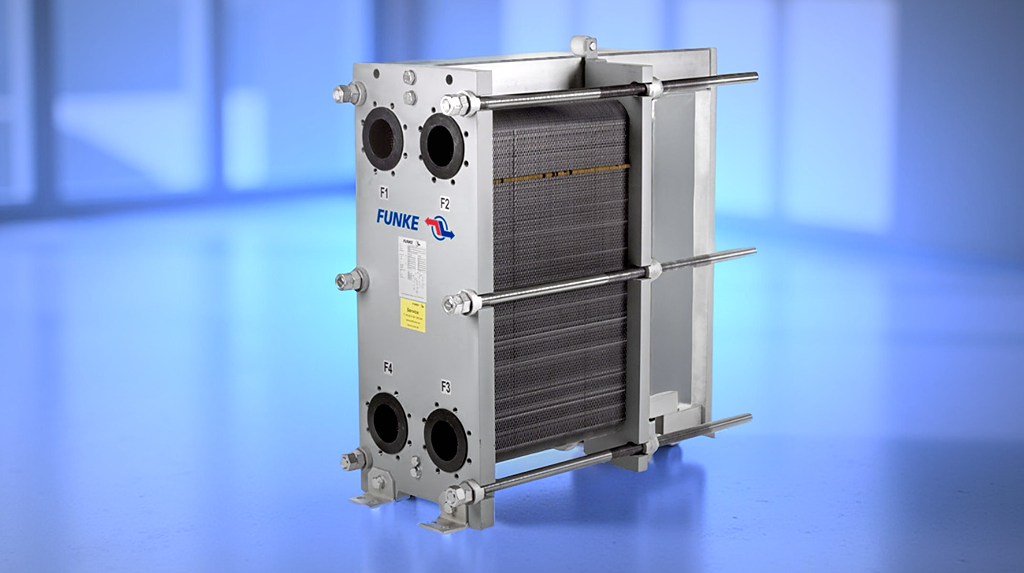

Funke теплообменник — Разборные ПТО удобны для чистки и масштабирования по числу пластин.

Материалы и уплотнения

Материал пластин / припой	Среды	Диапазон t/р (типично)	Рекомендация	Лайфхак
AISI 316L / медь (BPHE)	Вода, гликоль, масла; не для аммиака/сильных щелочей	до ~200–225 °C; до ~30 бар	ЖКХ, HVAC, ТН на фреоне	Держите pH гликоля 7.5–9.0 для ресурса и меньшей накипи
AISI 316L / никель (BPHE)	NH₃, щёлочи, часть органики	до ~250 °C; до ~30 бар	Пром/холод на аммиаке	Проверьте совместимость прокладок обвязки, не только припоя
Разборные + уплотнения NBR/EPDM/FKM	Вода/масла/пар (низкого р.), растворители	по паспорту серии	NBR — масла, EPDM — ГВС/горячая вода, FKM — химстойкость	Храните уплотнения в тёплом тёмном месте — срок↑

Расчёт: формулы и микро-примеры

Тепловая мощность

Q = m × c × ΔT. Если нужно нагреть 5 м³/ч воды с 15 до 55 °C: m≈1.39 кг/с → Q ≈ 1.39 × 4.18 × 40 ≈ 232 кВт.

Площадь теплообмена

A = Q / (U × ΔT_lm), где U для вода↔вода обычно 2000–6000 Вт/м²·К. Пример: Q=120 кВт, U=3500, ΔT_lm=18 → A≈1.9 м².

Гидравлика

Ориентир по Δp: 0.1–0.5 бар (ГВС/отопление), до 0.8–1.2 бар для компактных ТН/чиллеров.
Скорость в канале держите в рабочем окне серии — меньше отложений, выше U.

Быстрая проверка: «не добираем» t на выходе? Проверьте противоток, завоздушивание, загрязнение фильтров, затем — необходимость CIP.

Подбор под задачу: чек-лист и лайфхаки

Применение	Типичные ΔT	Расходы (ориентир)	Подключение	Рекомендация	Лайфхак
ГВС (1- или 2-ступ.)	35–55 °C по греющему	0.3–12 м³/ч	G1″–DN50	Разборный Funke с EPDM; запас площади 10–15%	На 1-й ступени держите низкую Δp — стабильнее регулирование
Отопление	10–30 °C	0.5–40 м³/ч	G1½″–DN80	Разборный; фильтр ≤ 0.5–1.0 мм; байпас для промывки	Заложите штуцер под CIP — экономит часы сервиса
Чиллер/фанкойл	5–8 °C	1–50 м³/ч	G1″–DN80	BPHE медной пайки, контроль воздуха в верхних точках	Антикоррозионные присадки в гликоле по паспорту
ТН / NH₃	3–10 °C (испар./конденс.)	по компрессору	по серии	BPHE никелевой пайки	Отслеживайте перегрев/переохлаждение — защита от обмерзания

Чек-лист для заявки: среды; t_in/out обоих контуров; расходы или требуемая Q (кВт); допустимая Δp; подключение (резьба/фланец); габаритные ограничения; приоритеты — сроки/бюджет/ресурс.

Кейсы ЖКХ / пищевка / пром

ЖКХ, ИТП ГВС (МКД)
Проблема: падение температуры при пиках.
Решение: разборный Funke, +8 пластин, новые EPDM.
Эффект: стабильная t гвс; работы — 1 день.

Пищевка, охладитель рассола
Проблема: дефицит места.
Решение: BPHE Cu+316L, ΔT=6 °C, низкая Δp.
Эффект: −20% CAPEX, монтаж за 1 смену.

Пром, маслоохладитель
Проблема: грязные среды и гидроудары.
Решение: разборный с усиленной рамой, NBR.
Эффект: межсервисный интервал ↑ до 12 мес.

Сроки поставки и сервис

ЗИП со склада: популярные уплотнения и пластины — 1–3 дня по РФ.
Производство ПТО: по ТЗ — 7–20 рабочих дней (по серии и материалам).
Сервис: ревизия/мойка/переборка, протоколы испытаний, паспорта.

FAQ — 10 вопросов

Можно ли заменить кожухотрубный на Funke без потери КПД?

Да, при корректном расчёте Q, ΔT и Δp пластинчатый даст ту же или лучшую эффективность при меньших габаритах.

Какой материал уплотнений выбрать: NBR, EPDM или FKM?

NBR — масла/углеводороды, EPDM — горячая вода/ГВС, FKM — химстойкость и высокая t. Выбор зависит от среды и температуры.

Что если шильдик не читается?

Фото пластины и уплотнения в профиль + «А-размер» помогут определить тип в течение 15–60 минут.

Как понять, что площади теплообмена хватает?

Проверяем расчёт по Q и ΔT_lm; рекомендуем запас 10–15% под загрязнение каналов.

Нужен ли фильтр перед теплообменником?

Обязательно. Грязевик/фильтр ≤ 0.5–1.0 мм на каждом контуре — ресурс и стабильность выше.

Можно ли увеличить мощность уже установленного разборного?

Да — добавлением пластин при достаточной длине шпилек/рамы и проверке Δp.

BPHE подходит для пара?

Обычно для пара берут разборные; BPHE — только при спецусловиях и согласовании материалов.

Работаете ли вы по ЕАЭС/КЗ?

Да, поставляем по РФ и ЕАЭС, оформляем документы и логистику.

Как часто нужна промывка?

По состоянию: рост Δp на 30–50% или падение t на 3–5 °C — сигнал к CIP/мойке.

Даете ли протоколы испытаний и паспорта?

Да, комплект документов передаём вместе с поставкой/работами.
