Кожухотрубные теплообменники КНГ, КВГ, ККГ, ККВ: расшифровки, синонимы и соответствия

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Кожухотрубные теплообменники КНГ, КВГ, ККГ, ККВ: расшифровки, синонимы и соответствия

На рынке кожухотрубных конденсаторов встречаются разные обозначения одного и того же исполнения: буквы меняют порядок, кто-то пишет «КНВ», кто-то «КВН»; «ККВ» иногда называют «КВК». Разбираем, как читаются эти аббревиатуры, какие варианты равнозначны, где действительно разная конструкция (горизонтальный/вертикальный, с/без компенсатора), и даём быстрый навигатор — чтобы за 3 клика перейти в нужный каталог.

Видео: Кожухотрубные теплообменники КНГ, КВГ, ККГ, ККВ: расшифровки, синонимы и соответствия

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Знаете исполнение — переходите к моделям

Каталоги SN22 по типам конденсаторов и близким обозначениям.

КНГ — горизонтальный КНВ — вертикальный ККГ — с компенсатором (гор.) ККВ — с компенсатором (верт.) КВНГ/КВКГ — испарители

Если обозначение «нестандартное» — используйте навигатор ниже или спросите инженера.

Содержание

Таблица соответствий и синонимов
Навигатор типа (3 клика)
Визуально: горизонтальный vs вертикальный
Частые ошибки и как их избежать
Связанные материалы
FAQ — 10 вопросов

1. Таблица соответствий и синонимов (конденсаторы)

SN22 (канонично)	Частые синонимы на рынке	Смысл/отличие	Куда перейти
КНГ — кожухотрубный конденсатор, горизонтальный	КГН, К-Н-Г, иногда «КВГ» по ошибке	Ориентация: горизонтальная; без сильфона	Каталог КНГ
КНВ — конденсатор, вертикальный	КВН, К-Н-В	Ориентация: вертикальная; без сильфона	Каталог КНВ
ККГ — конденсатор, горизонтальный + компенсатор	КГК, К-К-Г	Сильфон на кожухе (компенсация ΔT)	Каталог ККГ
ККВ — конденсатор, вертикальный + компенсатор	КВК, К-К-В	Сильфон на кожухе (вертикальное исполнение)	Каталог ККВ
КВНГ/КВКГ	—	Это исправители (не конденсаторы): термосифон/межтрубное кипение	Каталог КВНГ/КВКГ

Важно: разные продавцы ставят буквы в другом порядке (КВН ↔ КНВ и т.д.) — конструкция при этом та же. Смотрите смысл (гор/верт, с/без компенсатора).

2. Навигатор типа (3 клика)

Ориентация Компенсатор на кожухе Что это?

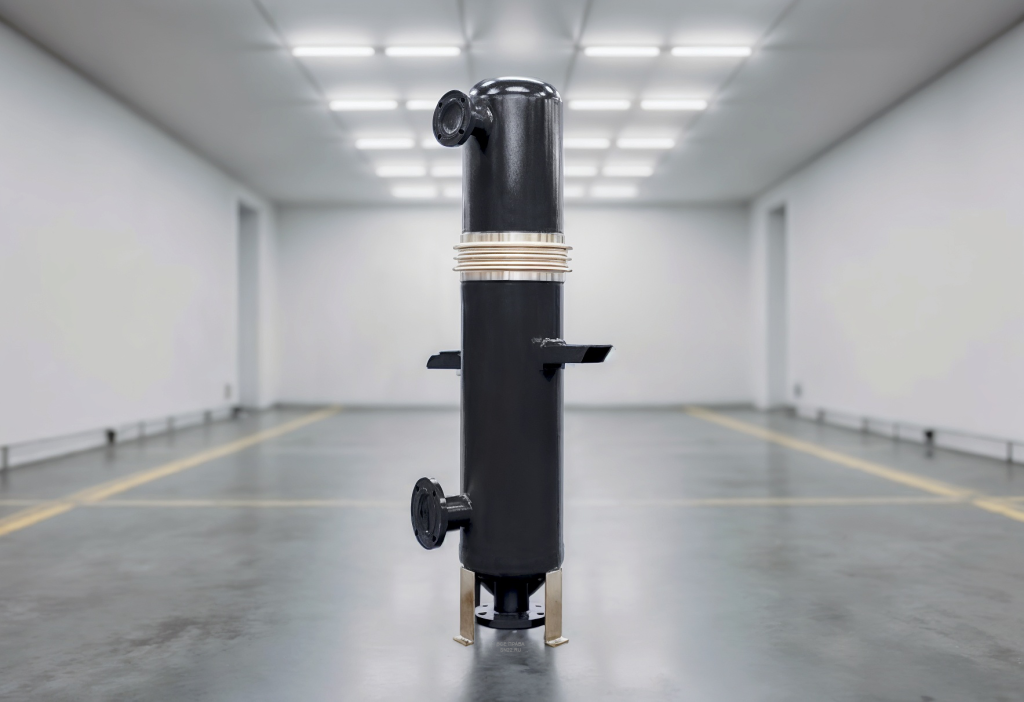

3. Визуально: горизонтальный vs вертикальный

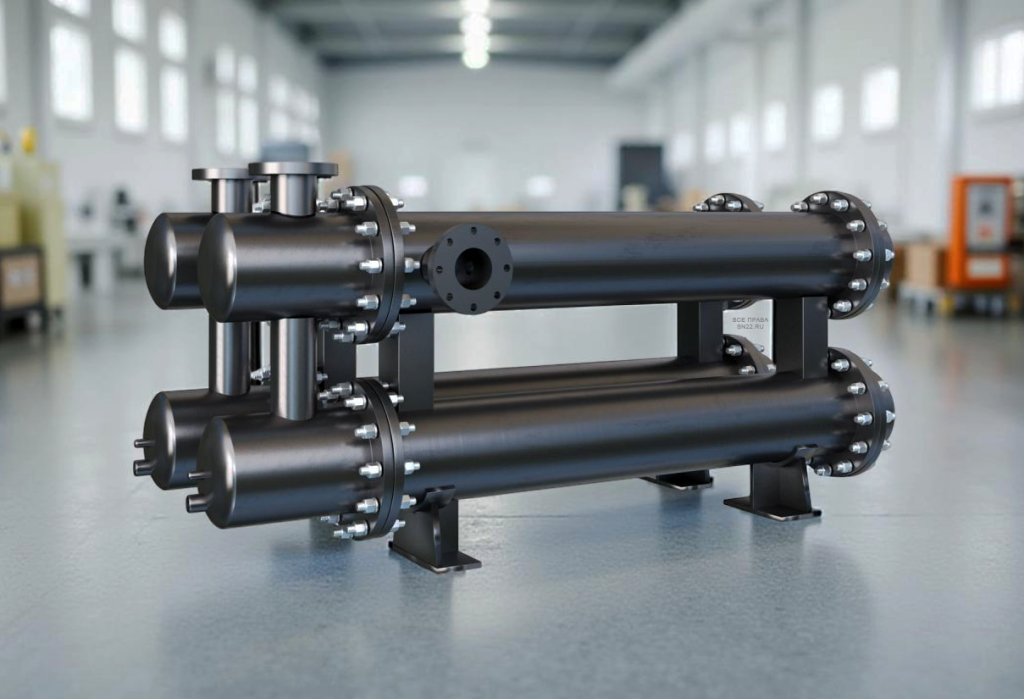

Кожухотрубные теплообменники КНГ, КВГ, ККГ, ККВ — Горизонтальный (КНГ/ККГ)

4. Частые ошибки

Путаница КНВ ↔ КВН. Это одно и то же: вертикальный конденсатор без сильфона.
Путаница ККВ ↔ КВК. То же исполнение: вертикальный с компенсатором.
КВНГ/КВКГ — не конденсаторы: это испарители из термосифонной линейки (другая задача и гидравлика).
Компенсатор: нужен при больших ΔT/циклах. Если нет — смотри КНГ/КНВ.
Региональные записи (К-Н-Г, КГН и т.п.) не меняют сути — ориентируйтесь на три признака: ориентация, компенсатор, назначение.

Каталоги по теме

КНГ — каталог КНВ — каталог ККГ — каталог ККВ — каталог КВНГ/КВКГ — испарители

FAQ — 10 вопросов про обозначения

КНВ и КВН — это один и тот же тип?

Да. Вертикальный конденсатор без компенсатора; порядок букв у разных фирм различается.

ККВ и КВК — это одно и то же?

Да. Вертикальный конденсатор с компенсатором на кожухе.

КНГ и КВГ — эквивалентны?

В большинстве упоминаний «КВГ» — ошибочная запись КНГ. Смотрите описание конструкции.

Как понять, нужен ли компенсатор?

При больших ΔT, термоциклах, частых пусках — да (ККГ/ККВ). Если режим стабилен — КНГ/КНВ.

Откуда берётся путаница с буквами?

Разные внутренние стандарты/ГОСТ-наследие, маркетинговые сокращения, региональные привычки.

Чем КВНГ/КВКГ отличаются от КНГ/ККГ?

Это испарители (термосифон/межтрубное кипение), а не конденсаторы.

Есть ли унифицированный ГОСТ на эти аббревиатуры?

Единого стандарта нет; практикуется отраслевой «де-факто» словарь. Мы используем канонику SN22.

Можно ли по фото понять тип?

Да: ориентация кожуха и наличие сильфона быстро выдают КНГ/КНВ/ККГ/ККВ.

Что писать в ТЗ, чтобы исключить двусмысленность?

Укажите ориентацию, наличие/тип компенсатора, среду, давления/температуры, патрубки и монтаж.

Куда обратиться, если обозначение «нестандартное»?

Заполните форму расчёта или напишите в чат — переведём в канонику и подберём модель.
