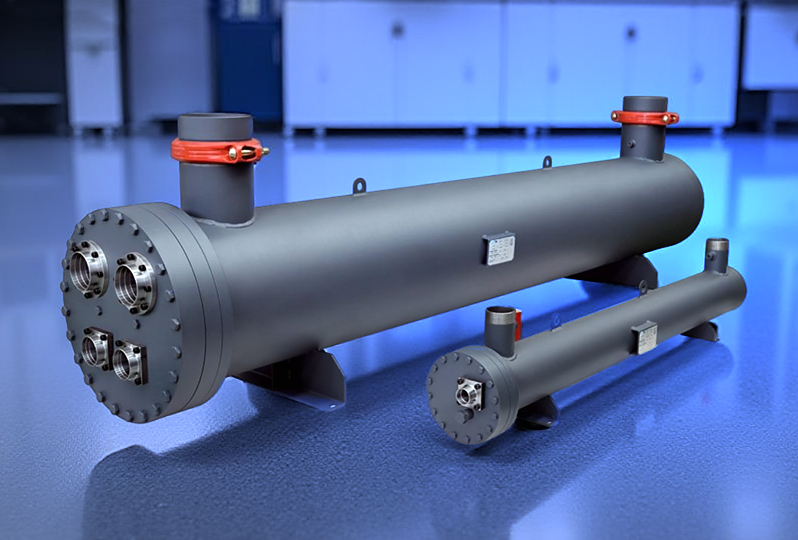

FAQ: кожухотрубные конденсаторы

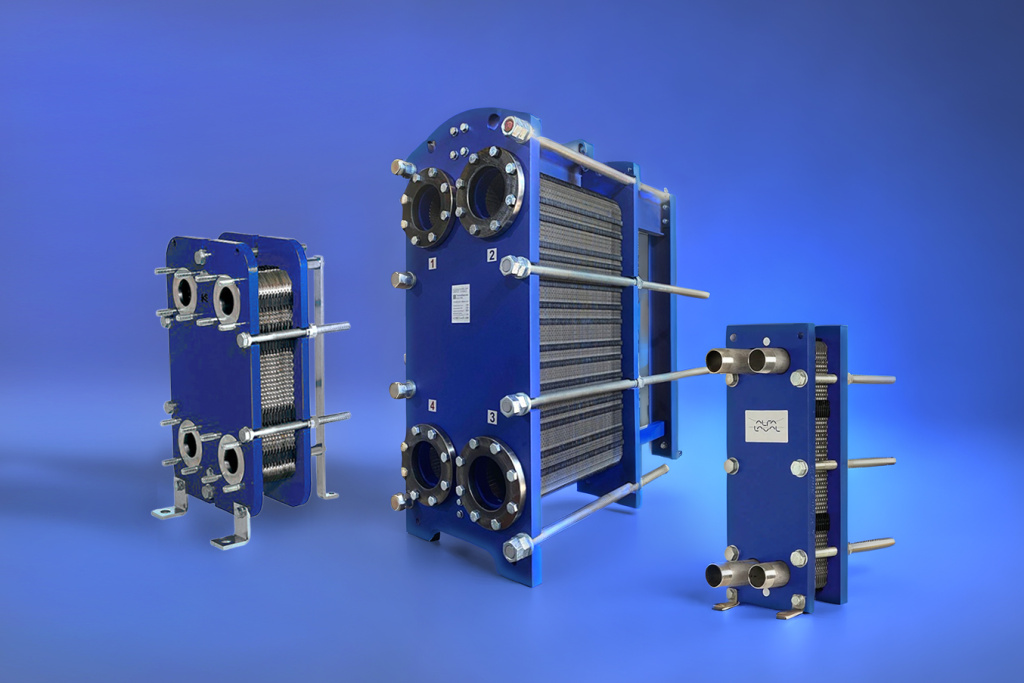

Если есть доступная вода — кожухотрубный универсален и устойчив к загрязнениям. При чистой воде и ограниченном месте — пластинчатый. Нет воды или строгие ограничения по воде — воздушный; максимум энергоэффективности при готовности вести водный контур даёт испарительный.

Оценка: A≈Q/(k_эфф·ΔT_lm), где k_эфф=1/(1/k_чист+R_f). Для воды ΔT=Tout−Tin, а ΔT_lm считают по T_sat−T_in/out.

Часто 0.0001–0.0003 м²·K/Вт для оборотной воды. Грязные/тёплые контуры — выше. Запас уточняют по анализу воды и регламентам чисток.

Обычно 0.8–1.8 м/с — это баланс теплоотдачи, потерь давления и эрозии. Вводные корректируют под материал труб и воду.

Вертикальные удобны при вакуумной конденсации и когда нужен самотёк конденсата; горизонтальные — при большой площади A, удобной механической чистке и ограничении по высоте. Часто выбор диктуют компоновка и удобство сервиса.

U-трубки компактнее и дешевле, но сложнее чистить из-за изгибов. Прямые со съёмным пучком дороже, зато проще в ревизии/ремонте и замене отдельных трубок.

Предусмотрите верхние венты/эжекторы и небольшой энергетический запас: рост Tcond на 1–2°C при появлении NCG. В проекте — доступ к точкам дегазации и датчик давления в верхней точке кожуха.

Когда нужен стабильный отбор тепла (ГВС/техн. нужды) или узкий коридор температур воды. Разделение упрощает регулирование и повышает эффективность при переменных нагрузках.

Пресная вода <100 ppm Cl⁻ — 316L; солоноватая 100–10 000 ppm — CuNi 90/10; морская/высокие хлориды ~19 000 ppm — титан Gr.2. Учитывайте аммиак/амины (Cu/CuNi исключить).

Нет. Аммиак агрессивен к медесодержащим сплавам. Выбирайте нержавейку или титан.

Исключать застои, держать скорости ≥0.8–0.9 м/с, следить за Cl⁻, подбирать совместимые прокладки и фланцы, при высоких Cl⁻ — титан.

Часто сетки 200–500 мкм в зависимости от воды. Для пластинчатых — жёстче, чем для кожухотрубных.

Ориентиры: 316L обычно до ~1.8–2.0 м/с, CuNi до ~2.0–2.5 м/с (при отсутствии абразива), титан допускает выше — до ~5–6 м/с в чистой воде. При взвесях/песке — снижайте скорости.

Как правило, нет для оборотной воды из-за коррозии. Возможны редкие случаи с деаэрированным конденсатом/внутренними покрытиями, но сервисные риски и LCC обычно хуже, чем у нержавеющих/CuNi/титана.

При высоких хлоридах и повышенной температуре, где риск SCC/питтинга для 316L неприемлем. Решение — по химанализу и бюджету: иногда выгоднее титан.

Поддерживать скорости ≥0.9 м/с, фильтрация и сетки, регулярные биоциды/продувка (для градирен), плановые CIP. CuNi снижает биообрастание, но несовместим с NH₃.

G≈Q/(ρ·c_p·ΔT). Например, 500 кВт и ΔT=5°C дают ~23.8 м³/ч при ρ≈1000 кг/м³.

На прямых участках сразу до и после аппарата — это упрощает диагностику загрязнений и проверку расхода.

Δp≈f·(L/D)·(ρv²/2)+ΣK·(ρv²/2). Для воды часто берут трубу с внутренним D по скорости 0.8–1.8 м/с, затем уточняют Δp.

2 хода — распространённый компромисс. Большее число ходов повышает скорость/теплоотдачу, но и Δp.

Ориентир по аппарату: 0.05–0.3 бар. По контуру с трубопроводами и арматурой — 0.2–0.5 бар. Уточняется по насосам и энергоэкономике.

Возьмите целевую скорость ~1.2 м/с и используйте формулу D≈√(4Q/πv), где Q — м³/с. Потом уточните Δp по длине и местным сопротивлениям.

Больше ходов → выше скорость в трубках → растёт коэффициент трения и Δp (примерно пропорционально v²). Компромисс между теплоотдачей и кВт насоса.

Малая ΔT воды при высоком Δp — избыток расхода; слишком большая ΔT при низком Δp — возможен недобор площади/скорости. Сверяйте с расчётным ΔT и бюджетом Δp.

Да, для обслуживания без остановки. Часто байпас объединяет подачу и обратку с арматурой для балансировки.

Да, в верхней точке — обязательно, особенно при вакууме/наличии NCG. В нижних — дренажи.

Водяные — обычно не лимитируют по шуму; воздушные — проверяют акустику вентиляторов и размещение на крыше/улице.

Фильтры/сетки, корректные скорости, иногда — распределительные экраны.

Да: обеспечьте дренирование конденсата (уклон ~1:100 к дренажам), верхние венты на кожухе, датчики — на прямых участках. Патрубки располагайте с учётом сервиса пучка.

Рекомендуются при длинных линиях/высоких ΔT. Они снимают термонапряжения с штуцеров и фланцев, продлевая ресурс аппарата.

Ровное жёсткое основание, анкера, выравнивание по уровню. Вибровставки на трубопроводах рядом с насосами/вентиляторами, чтобы не передавать вибрацию на аппарат.

На прямых участках до/после аппарата (и на байпасе) для корректного измерения и удобной балансировки/обслуживания.

Падает k (по росту T_cond при том же Q) и растёт Δp при прежнем расходе. Сравнивайте с эталоном и ведите журнал измерений.

Комбинация: механическая чистка входных рядов + CIP по графику/показаниям Δp/T. Интервал зависит от качества воды и фильтрации.

Они ухудшают теплоотдачу и повышают давление/температуру конденсации. Нужна дегазация и контроль вакуума.

Δp до/после аппарата, расход воды, T_in/out, давление/вакуум по хладагенту/пару.

Плавающая Tcond, «бульканье», ухудшение теплопередачи. Действия: открыть венты, проверить дегазацию, исключить подсос воздуха на вакуумных участках.

Пуск: проверить расход/фильтры, выгнать воздух, плавно вывести на режим. Останов: сбросить нагрузку, дегазировать кожух, слить воду (при консервации).

Слив воды, продувка/осушение, при необходимости — ингибитор/противокоррозионная защита. Для градирни — слив, очистка, биоцидная обработка.

Часто 4–8°C как компромисс между площадью/кВт насоса и эффективностью градирни. Уточняйте под ваш источник отвода тепла.

Вероятен fouling/засор. Проверьте фильтры, скорости, выполните механическую чистку/CIP.

Неподходящий материал прокладок, нарушенные моменты затяжки, термоциклирование. Подбор по химстойкости и ревизия крепежа.

Снижение k (fouling), NCG, деградация теплообмена на входных рядах или падение эффективности градирни.

Проверить DN/скорости, местные сопротивления и кавитацию насоса; выровнять компоновку и устранить “бутылочные горлышки”.

Высокая Tcond/переполнение, попадание масла/загрязнений, неверная регулировка. Проверить уровни, сепарацию, отвод конденсата и чистоту.

Гидроиспытание раздельно сторон, пневмо с мыльной эмульсией, вакуум-тест, в ряде случаев — гелиевый течеискатель. Затем заглушка/замена трубки.

Вероятны засоры/завоздушивание отдельных ходов, перекос распределения. Проверяйте фильтры, венты, балансировку и обрастание входных рядов.

Ориентировочно −8–12% потребления на каждые ~5°C снижения T_cond (режим-зависимо).

Считают CAPEX + ежегодные расходы на энергию/воду/сервис × горизонт и сравнивают сценарии; применяют NPV по ставке дисконтирования.

Паспорт, маркировка, VT/PT всегда; UT/RT — по категории. Гидроиспытания с коэффициентом запаса, протоколы.

Q, T_sat или параметры пара/хладагента, T_in/out воды, анализ воды (Cl⁻, pH, взвеси), ограничения по месту/шуму, требования к материалам/нормам.

При чистой воде и жёсткой нехватке места/массы — более высокий k снижает Tcond и энергию. Но чувствителен к fouling — важны фильтрация и CIP.

Часто да при постоянном отборе тепла: сроки окупаемости — от нескольких месяцев до 1–2 лет в зависимости от графика и тарифов.

Зависит от рынка: например, CE (PED) для ЕС, UKCA для Великобритании, EAC/ТР ТС для ЕАЭС и локальные требования. Согласуйте заранее.
