Классификация теплообменников по принципу действия — полный обзор типов

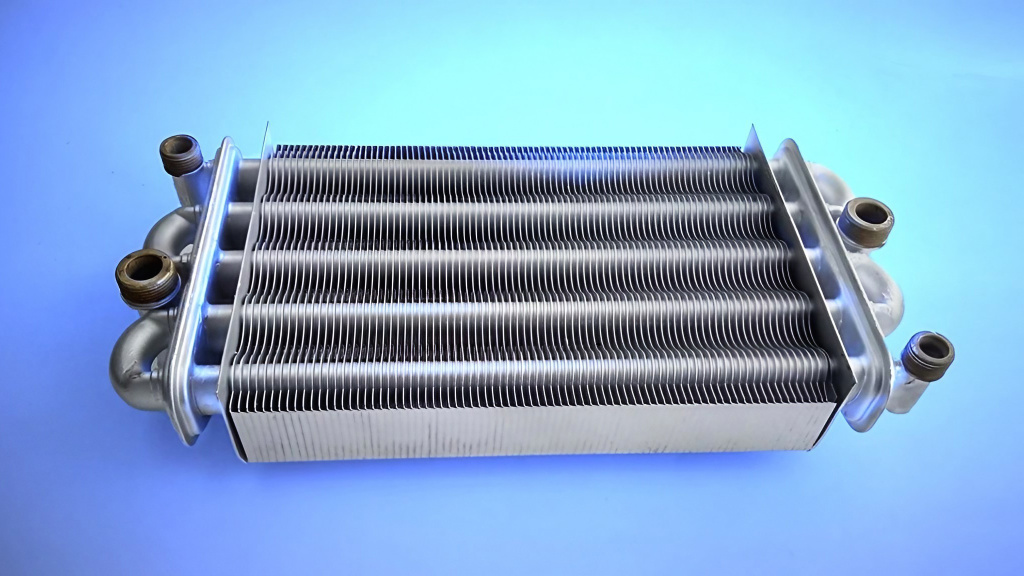

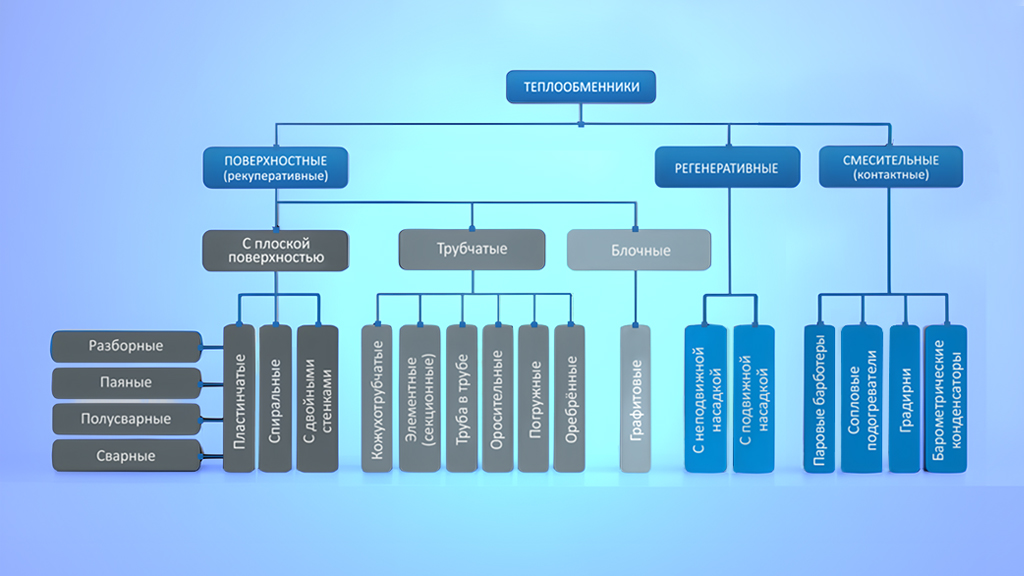

Теплообменники классифицируются по принципу действия на три основных типа: рекуперативные (потоки разделены стенкой), регенеративные (периодический контакт через теплоаккумулятор) и смесительные (прямое смешивание сред). Каждый тип имеет свои области применения и особенности эксплуатации.

Системы теплообмена играют ключевую роль в самых разных областях – от обогрева и охлаждения жилых зданий до сложных технологических процессов в промышленности. В большинстве случаев используют агрегаты, работающие по рекуперативному принципу (потоки протекают раздельно, тепло передаётся через разделительную поверхность). Однако существуют и регенеративные (периодический контакт горячего и холодного потоков с общей теплоаккумулирующей поверхностью) и смесительные типы (где среды непосредственно смешиваются). Ниже рассмотрим самые распространённые схемы и их особенности.

Рекуперативные теплообменники

На практике чаще всего встречаются рекуперативные конструкции. Их принцип действия основан на том, что горячая и холодная среды разделены стенкой (например, трубкой или пластиной), по которой идёт теплопередача. В случае параллельных потоков (прямоток) среды движутся в одном направлении, при противотоке – навстречу друг другу, а существуют и более сложные схемы с перекрёстным движением.

Среди рекуператоров наиболее востребованы:

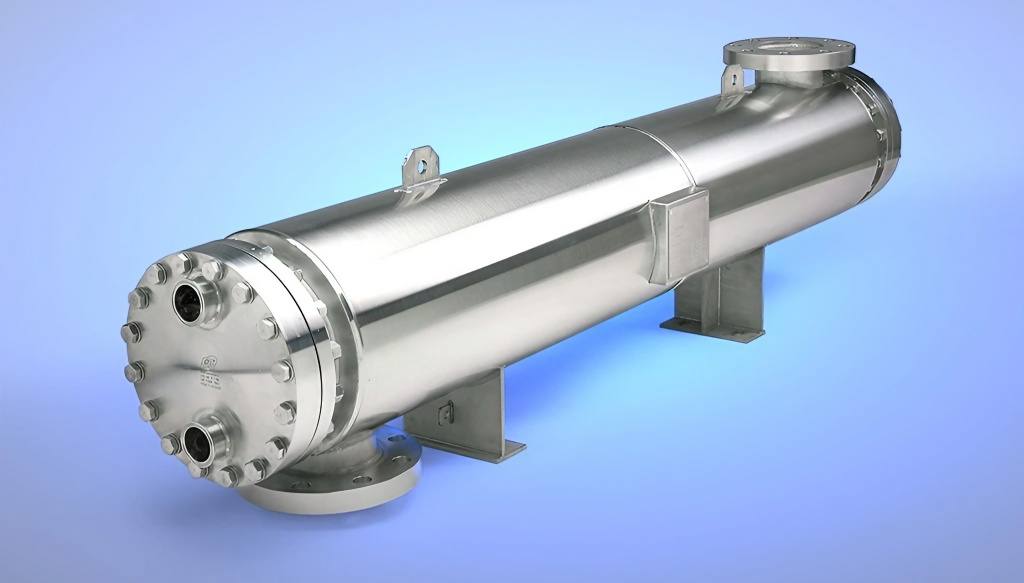

• Кожухотрубные. Обладают прочной конструкцией и стойкостью к высоким температурам и давлениям, но габариты и масса обычно выше, чем у пластинчатых аналогов.
• Пластинчатые. Отличаются компактностью, высокой эффективностью и удобством обслуживания (разборные аппараты). Большинство современных систем отопления, ГВС, а также промышленных установок всё чаще оснащают именно пластинчатыми теплообменниками.
• Роторные (с вращающейся трубой). Используются реже, но позволяют интенсифицировать процесс теплопередачи благодаря движению рабочей поверхности.

Регенеративный тип

Регенераторы функционируют в нестационарном режиме. Внутренняя поверхность то «набирает» тепло при контакте с горячим потоком, то «отдаёт» его при пропускании холодной среды. Для поддержания непрерывного цикла могут использоваться две параллельно работающие секции, которые нагреваются и охлаждаются попеременно.

Такой принцип эффективен, если теплопроводящая поверхность имеет высокую теплоёмкость и позволяет аккумулировать значительное количество энергии за короткое время. Примером служат кауперы (воздухонагреватели) в доменном производстве, где горячие продукты горения нагревают насадку, а затем через неё пропускают холодный воздух.

Смесительные теплообменники

В таких аппаратах рабочие среды непосредственно соприкасаются и смешиваются. Задача теплообмена решается за счёт контакта фаз (воздух, вода, пар, жидкость, газ), а разделить их впоследствии можно физическими методами (например, пар уходит в атмосферу, вода остаётся). Типичный пример – градирня, где нагретая вода охлаждается испарением при встречном потоке воздуха.

Смесительные схемы часто используют в условиях, когда контакт потоков не мешает разделению на конечном этапе (или разделение в принципе не нужно). Важным моментом является обеспечение максимально возможной контактной поверхности; для этого в некоторых конструкциях используют специальные насадки, сетки, кокс и т. д.

Сравнение типов теплообменников

Критерии выбора типа теплообменника

От чего зависит выбор?

Каждый тип теплообменника обладает своими преимуществами и недостатками:

• Рекуперативные аппараты (кожухотрубные, пластинчатые) отлично подходят для контуров, где смешение сред недопустимо (ГВС, отопительные системы). Они обычно работают в стационарном режиме, отличаются меньшим «износом» рабочих поверхностей при правильном обслуживании.
• Регенеративные конструкции оптимальны в нестационарных процессах (периодический нагрев/охлаждение), а также при высоких температурах, где накопление и отдача тепла чередуются по циклам.
• Смесительные решения уместны в ситуациях, где непосредственное контактирование жидкостей, пара или газа не вредит конечному продукту и не мешает дальнейшему технологическому процессу. Это дешевле и проще, но годится не для всех случаев из-за возможности загрязнения или сложностей при разделении.

Особенности устройства пластинчатых теплообменников

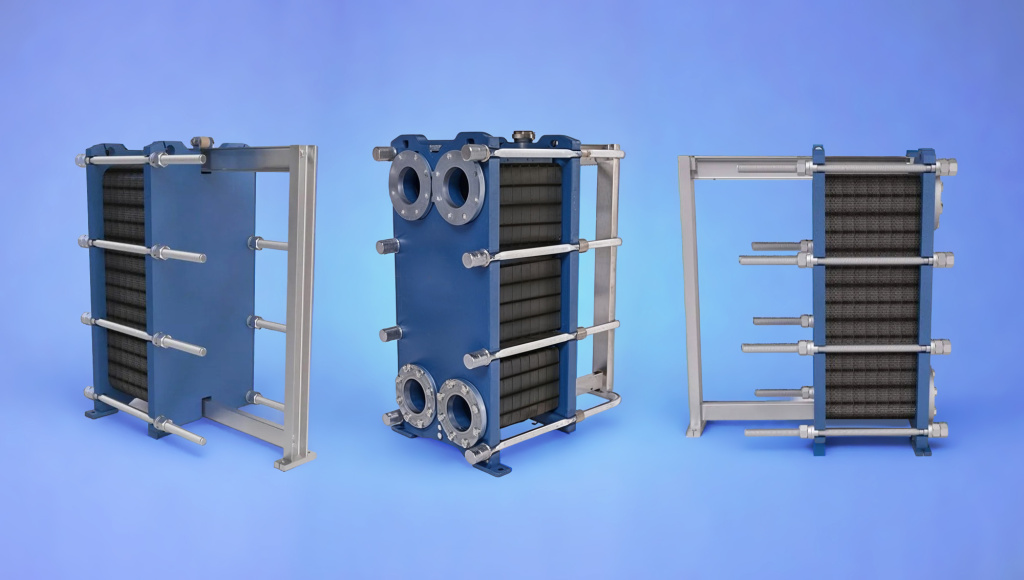

Пластинчатые аппараты бывают разборными и цельносборными (паянными). В разборном варианте каждый канал герметизируется уплотнениями, прижимаемыми рамой и стяжными шпильками. Пленочные потоки на гофрированных пластинах создают турбулентность, что повышает эффективность теплоотдачи и практически исключает застойные зоны.

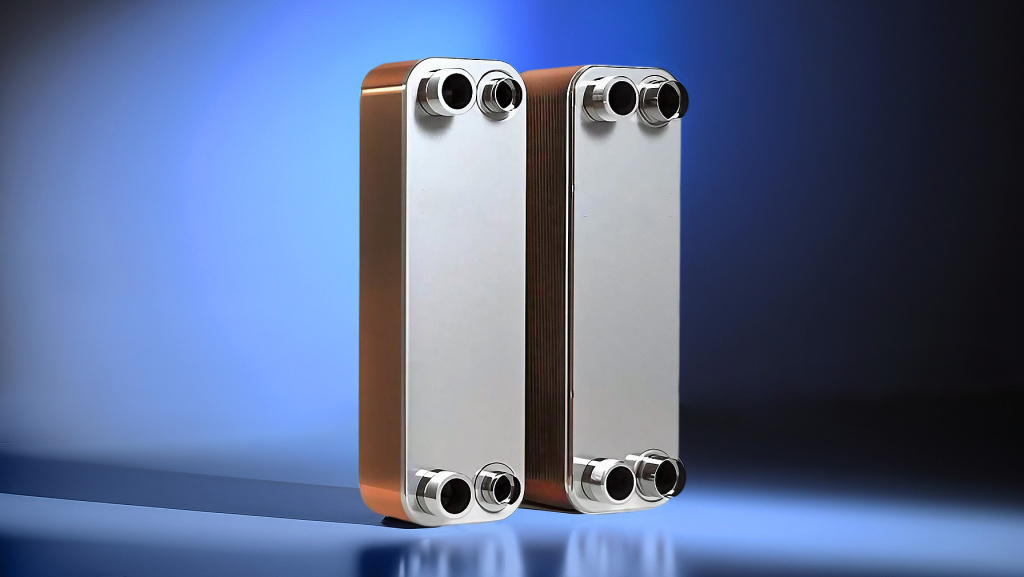

Цельносборные (паянные) не имеют уплотнений; пластины соединены пайкой (чаще всего медью или никелем). Это облегчает конструкцию и повышает стойкость к высоким температурам и давлению, но исключает возможность разборки для очистки.

Эффективность и расчёты

Эффективность теплообменника характеризуется коэффициентом теплопередачи и зависит от типа конструкции:

Пример сравнения: Для передачи 500 кВт тепла при разности температур 40°C потребуется:

• Пластинчатый ТО: площадь ≈ 2,5 м² (U = 5000 Вт/м²·°C)
• Кожухотрубный ТО: площадь ≈ 8–10 м² (U = 1500 Вт/м²·°C)
• Смесительный ТО: площадь ≈ 1 м² (U = 12000 Вт/м²·°C)

Сферы применения

Благодаря разнообразию конструкций (трубчатые, пластинчатые, кожухотрубные, спиральные, регенеративные, смесительные), теплообменники нашли применение практически во всех областях:

• Отопление и ГВС – подбор и монтаж в жилых домах и промышленных котельных.
• Энергетика – тепловые электростанции, ТЭЦ для утилизации тепла и нагрева воды.
• Химическая и нефтеперерабатывающая промышленность – подогрев или охлаждение химических реагентов, ректификационные процессы.
• Пищевая отрасль – пастеризация молочных продуктов, нагрев сусла в пивоварении, охлаждение напитков.
• Металлургия – доменные кауперы, охлаждение прокатных станов, закалка металлов.
• Машиностроение и судостроение – охлаждение двигателей, систем гидравлики.
• Автомобильная промышленность – радиаторы, интеркулеры, маслоохладители.

Обслуживание разных типов теплообменников

Подбор оборудования

При выборе типа и модели теплообменника учитывайте:

• Характер сред (токсичность, агрессивность, вязкость, загрязнённость).
• Рабочий диапазон температур и давления (максимальные, минимальные, перепады).
• Требования к габаритам и обслуживанию (разборность аппарата, возможность промывки, бюджет и срок службы).
• Необходимость смешивания или изоляции потоков. К примеру, при ГВС и санитарных требованиях уместен только рекуперативный принцип.

Консультация с опытными инженерами помогает избежать ошибок, связанных с недоучётом температурных режимов, агрессивности жидкости или реальной потребности в теплопередаче.
