Разбираем, когда выбирать кожухотрубный или паяный теплообменник Alfa Laval, как их быстро прикинуть по мощности и правильно смонтировать. Внутри — таблицы, формулы и кейсы.

Подберём теплообменник и ЗИП за 1 час

Инженеры ООО «АТУ» рассчитают кожухотрубные и паяные ТО под ваши исходные данные и пришлют КП с ценой/сроками.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Кожухотрубные vs паяные: что выбрать
Конструкция и принцип работы
Линейки Alfa Laval: серии и назначения
Быстрый расчёт: формулы и пример
Монтаж и обвязка: чек-лист
Интенсификация теплообмена
Применение и мини-кейсы
Производители и рынок
FAQ

Кожухотрубные и паяные теплообменники Alfa Laval — Alfa Laval: кожухотрубные и паяные решения для HVAC и промышленности.

Кожухотрубные vs паяные: что выбрать

Кожухотрубный (S&T) — универсален, стойко переносит высокие давления/температуры и «грязные» среды. Паяный пластинчатый (BPHE) — максимально компактный и эффективный для «чистых» контуров и хладагентов.

Критерий	Кожухотрубный	Паяный пластинчатый	Диапазон/настройки	Пример из практики	Лайфхак
Среды	Вода, пар, масла, газы, агрессивные среды	Вода/гликоли, хладагенты (R-серии), чистые жидкости	Хлориды → титан/спецсплав	Охлаждение масла пресса	На «грязной» воде — S&T + большие грязевики
Давление/температура	До высоких значений, зависит от исполнения	Часто до 30 бар и ~+150 °C	Смотри паспорт серии	Конденсатор аммиака → S&T	BPHE в тепловых насосах экономит место в ИТП
Компактность	Средняя/низкая	Очень высокая	Габариты в 3–10× меньше	Чиллер 140 кВт — BPHE	Сразу закладывайте доступ для сервиса
Сервис	Разборка, механ/хим очистка	Промывка на месте, непереборный блок	Интервалы 6–18 мес	ГВС МКД — промывка 1 раз/год	Ведите журнал ΔP и T — видно момент промывки

Мини-кейс: В ИТП с хлорированной водой бассейна выбрали S&T с титановыми трубками — пластинчатый паяный бы быстро пострадал от хлоридов.

Конструкция и принцип работы

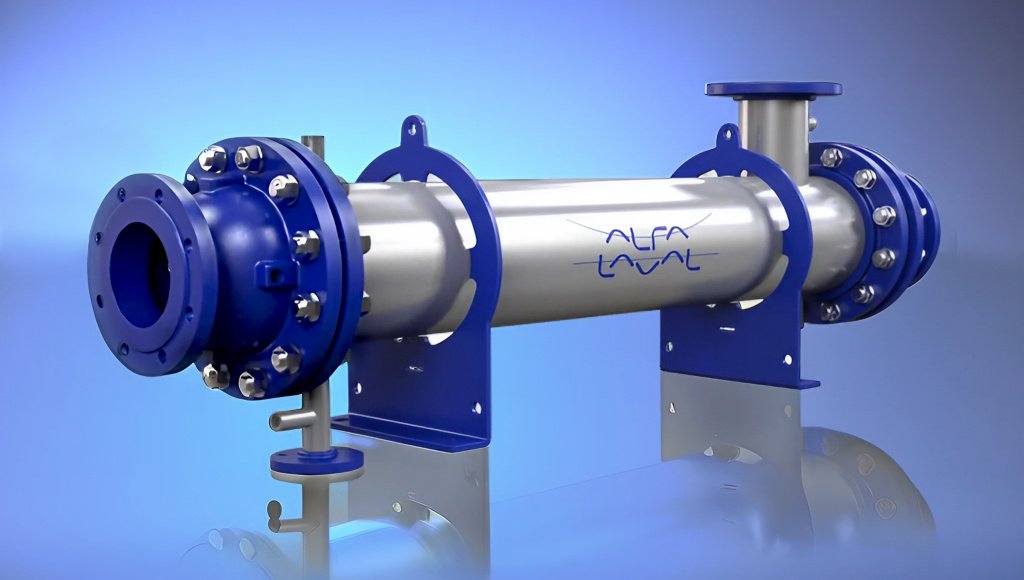

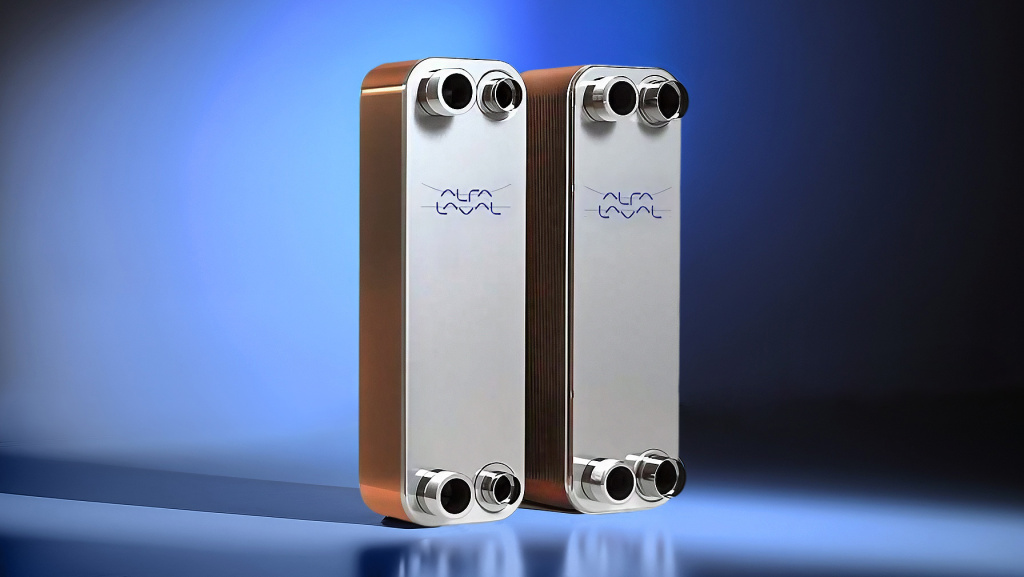

Кожухотрубный: пучок труб внутри кожуха, один поток внутри труб, другой — в межтрубном пространстве; перегородки повышают турбулентность. Паяный пластинчатый: пакет гофропластин из нерж. стали, спаянный медью/никелем; среды текут по чередующимся каналам.

Основные элементы S&T

Кожух и трубный пучок (прямые/ребристые/U-образные трубки).
Перегородки — направляют поток, устраняют застойные зоны.
Лобовые крышки — подача/вывод среды.

Линейки Alfa Laval: серии и назначения

Ниже — часто применяемые серии для HVAC/промышленности из исходного материала.

Тип	Серия	Назначение	Типовой диапазон	Примечание
S&T	DH	Охладительные процессы	t испар. ~0…+10 °C	Одно-/многоходовые
S&T	DM	Испарители холодильных систем	~−10…−20 °C	Для низких t испарителя
S&T	Pure Cooler	Испаритель кипения	~0…+10 °C	Охлаждение жидкостей
S&T	Dryplus-3	Вентиляция, рассол, ТН	DXS/DXD/DXT/DXQ	1–4 контура
S&T	FEV-HP	Затопленные испарители	HVAC/охлаждение	Высокая эффективность

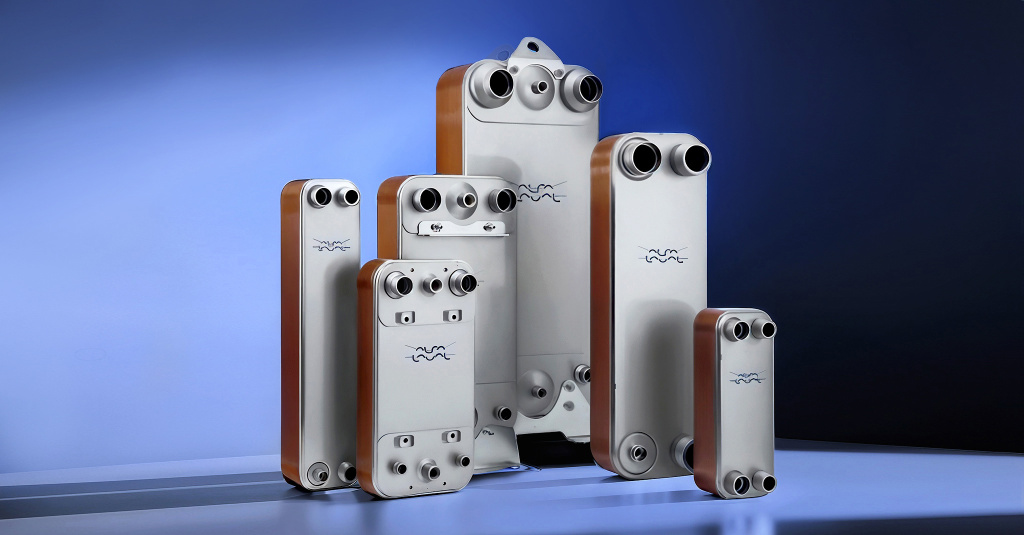

BPHE	CB / «СВ»	Конденсаторы, жидкость/жидкость	До ~30 бар	Охлаждение перегретого пара
BPHE	AC	Испарители для холодильных установок	С распределителем	Равномерная подача парожидк. смеси
BPHE	AlfaNova	Агрессивные среды	Нерж. сталь + Alfa Fusion	Работа в аммиаке/морской воде

Запас поверхности теплообменника — Запас поверхности — страховка на обрастание и нештатные режимы.

Быстрый расчёт: формулы и пример

Баланс тепла: Q = m × c × ΔT (для воды c ≈ 4.187 кДж/(кг·°C)). Теплопередача: Q = U × A × ΔT_lm, где U — общий коэффициент, A — поверхность, ΔT_lm — логарифмическая средняя разность температур.

Пример (конденсатор чиллера 140 кВт): нужно отвести Q≈140 кВт. При U≈3000 Вт/(м²·°C) и ΔT_lm≈10 °C получаем A≈140000/(3000×10)≈4.7 м². Подбираем BPHE CB-серии с запасом 10–15%.

Подсказка: для грязных/загрязняющих сред сразу закладывайте 15–25% запаса площади или съёмный S&T для удобной чистки.

Монтаж и обвязка: чек-лист

Гидравлика: независимые опоры труб (не «вешать» на патрубки), балансировка контуров, байпас.
Контроль: манометры/термометры до/после, воздухоотводчики, дренажи.
Фильтрация: сетчатый грязевик 0.5–0.8 мм + шламоуловитель; магнитные улавливатели на стали.
Прессовка: по паспорту; визуальный контроль швов/прокладок (для S&T и РТО).

Ошибка	Чем грозит	Как проверить	Рекомендация
Нет фильтра перед ТО	Быстрое обрастание, падение U	Рост ΔP на 15–30 кПа/неделю	Фильтр + промывка обратным током
Трубы без опор	Микротрещины, течи	Патрубки перегружены	Опоры/компенсаторы обязательно
Нет байпаса	Остановка контура при сервисе	Обвязка без перемычки	Сделать байпас с запорной арматурой

Интенсификация теплообмена

Рабочие приёмы: увеличение ΔT, турбулизация (перегородки, гофры), корректный расход, чистые поверхности. Из экзотики (ультразвук/вибрация) — аккуратно: риск разгерметизации.

Применение и мини-кейсы

HVAC/ИТП: конденсаторы/испарители чиллеров (BPHE), независимая ГВС/отопление (РТО/S&T).
Нефтехимия/энергетика: рекуператоры, охлаждение масел/газов (S&T, спецматериалы).
Пищевая: жидкость/жидкость, пастеризация (BPHE/РТО).

Кейс «Чиллер 350 кВт»: замена кожухотрубного конденсатора на BPHE сократила габариты ×4, экономия электроэнергии насосов ~8% за счёт меньшего ΔP.

Кейс «Бассейн с морской водой»: титановый S&T, стабильная работа 3 сезона без питтинга; пластинчатый паяный не применили из-за хлоридов.

Производители и рынок

Alfa Laval — один из лидеров решений S&T и паяных пластинчатых для HVAC и промышленности. На рынке также представлены другие международные и российские производители; мы подберём эквиваленты и аналоги под задачу и бюджет.

FAQ — ответы на частые вопросы

1) Что выбрать для чиллера: кожухотрубный или паяный?

При дефиците места и «чистой» воде — паяный. При жёсткой/грязной воде, высоких давлениях/температурах — кожухотрубный.

2) Как быстро прикинуть требуемую площадь?

Через Q = U×A×ΔTlm. Пример: 140 кВт, U≈3000, ΔTlm≈10 ⇒ A≈4.7 м², берите +10–15% запаса.

3) Можно ли паяный ставить на морскую воду?

Не рекомендуется: хлориды разрушают. Выбирайте S&T с титановыми трубками.

4) Как понять, что ТО засорился?

Рост ΔP на 15–30 кПа и падение температуры на 3–5 °C при прежнем расходе — пора промывать.

5) Как часто промывать?

Обычно раз в 6–18 месяцев. Зависит от воды/среды и фильтрации. Ведите журнал ΔP/T.

6) Что с кавитацией на испарителях?

Держите требуемый NPSH, следите за расходом и температурой кипения; ставьте корректные дросселирующие устройства.

7) Какие материалы труб выбирать?

Сталь/медь для «чистой» воды, титан — при хлоридах >300 мг/л, спецсплавы — под агрессию.

8) Нужен ли байпас при монтаже?

Да, для сервиса без остановки контура. Плюс — фильтр и дренажи.

9) Что делать, если нет места в ИТП?

Рассмотреть BPHE: он компактнее в 3–10×. Проверьте допустимые давления/температуры.

10) Какие серии Alfa Laval для испарителей?

S&T: DM, Dryplus-3, FEV-HP. Паяные: AC (с распределителем), AlfaNova — для агрессивных сред.
