Кожухотрубные теплообменники по стандарту TEMA: классы, схемы AES/BEU/BEM, расчёт и соответствие ГОСТ

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу, отвечаем обычно за минуту.

Кожухотрубные теплообменники по стандарту TEMA: классы, схемы AES/BEU/BEM, расчёт и соответствие ГОСТ

Что такое стандарт TEMA (Tubular Exchanger Manufacturers Association), чем полезны классы R/C/B, как читать буквенные схемы (например, AES/BEU/BEM), чем они отличаются по сервису и фоллингу, и как прикинуть площадь через LMTD и корректирующий фактор Ft. В конце — чек-лист для ТЗ и карта соответствия с ГОСТ 15122-79.

Видео: Кожухотрубные теплообменники по стандарту TEMA

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен кожухотрубный теплообменник по TEMA или ГОСТ?

Подберём исполнение (AES/BEU/BEM…), материалы и сделаем расчёт/чертёж. Ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить КП Каталог: кожухотрубные

ООО «АТУ» • РФ и ЕАЭС • Документы и режимные карты в комплекте.

ГОСТ 15122-79 Кожухотрубные и ГОСТ Изготовление Гидравлическое сопротивление

Содержание:

Коротко (TL;DR)
Что такое TEMA и классы R/C/B
Как читать схемы: AES, BEU, BEM, AEL…
Выбор исполнения: сервис, фоллинг, давление
Быстрый расчёт: LMTD и Ft
TEMA vs ГОСТ 15122-79: как состыковать
Чек-лист для ТЗ/подбора
FAQ — 10 вопросов

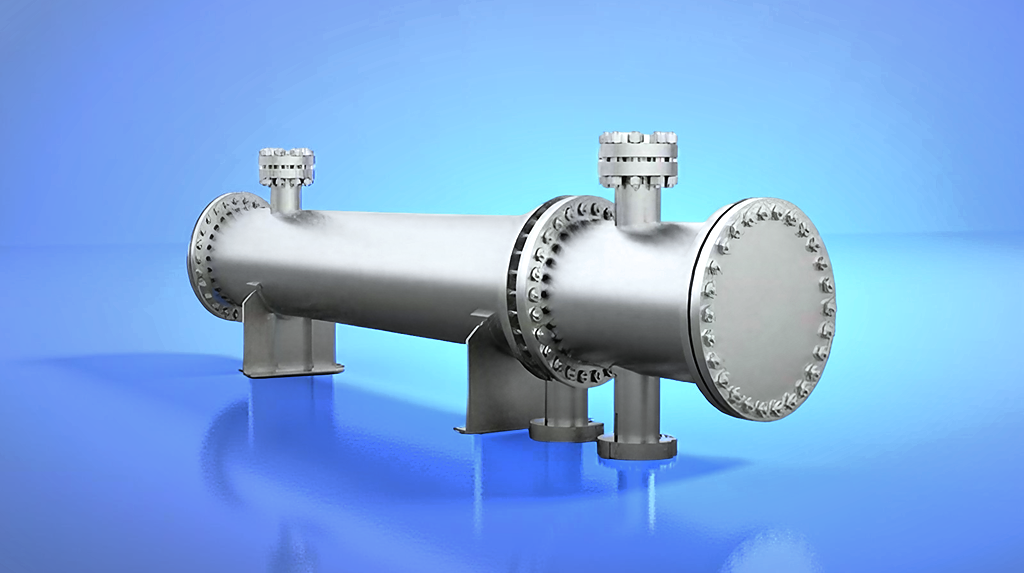

TEMA — кожухотрубный теплообменник (пример) — TEMA: унификация обозначений узлов и требований к надёжности/обслуживанию.

Коротко (TL;DR)

TEMA — отраслевой стандарт для кожухотрубных, удобный для спецификаций и сервисности.
Классы: R (нефтепереработка, тяжёлые режимы), C (химия/процессы), B (универсальные/общепром).
Частые схемы: BEU (U-трубы, доступ с передней стороны), BEM (фиксированные трубные решётки), AES (плавающая головка).

Что такое TEMA и классы R/C/B

Tubular Exchanger Manufacturers Association (TEMA) стандартизирует терминологию, схемы узлов и требования к проектированию/обслуживанию кожухотрубных аппаратов. Класс аппарата выбирают под условия эксплуатации:

Класс	Где уместен	Особенности
R	НПЗ, тяжёлые режимы, вибрации	Повышенные запасы прочности, усиленный сервис
C	Химические процессы	Баланс надёжности и стоимости
B	Общепромышленные применения	Экономичность при стандартных режимах

Как читать схемы: AES, BEU, BEM, AEL…

Обозначение из трёх букв: передняя крышка — тип кожуха — задняя часть.

Буква	Узел (пример)	Ключевые черты
A (передняя)	Канал с съёмной крышкой	Удобный доступ к трубному пространству
B (передняя)	Кожуховая крышка (bonnet)	Простота, надёжность
E (кожух)	Одноходовый кожух	Стандарт, широкий диапазон
F/G/H/J/K (кожух)	Особые потоки/байпасы	Для специфических гидравлических задач
M/L (задняя)	Фиксированные трубные решётки	Компактно, но чистка снаружи ограничена
U (задняя)	U-образные трубы	Трубный пучок съёмный с одной стороны
S/T (задняя)	Плавающая головка	Полная разборка и чистка каналов

Примеры: BEU — bonnet/кожух E/U-трубы; BEM — bonnet/E/фикс.; AES — канал+крышка/E/плавающая.

Выбор исполнения: сервис, фоллинг, давление

Сценарий	Рекомендуемая схема	Почему
Грязные среды/высокий фоллинг	AES / AET / AEL	Полная разборка, механическая чистка каналов
Чистые теплоносители, компактность	BEM	Просто и экономично, но чистка ограничена
Терморасширения/большие ΔT	BEU	U-трубки компенсируют расширения
Высокие давления	AES / AET (класс R)	Усиленные фланцы/крепления

Быстрый расчёт: LMTD и Ft

Формулы

Q = m · c · ΔT
ΔT_lm = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂)
A = Q / (U · ΔT_lm · F_t)

Где U — коэффициент теплопередачи, F_t — корректирующий фактор TEMA для многопроходных схем.

Замечания

Следите за скоростями в трубах/межтрубном (эрозия/шум/вибрация).
Фоллинг-запас по U или по площади обязателен.
Бафлирование: сегментные/двойные/NTIW — под загрязнение и падение давления.

TEMA vs ГОСТ 15122-79: как состыковать

В ТЗ фиксируем: схему TEMA (например, AES), класс (R/C/B) и российские требования по проекту.
Подбираем материалы и допуски под условия и локальные нормы (по проекту и требованиям заказчика).
Документы: паспорт/РЭ, протоколы испытаний; чертежи (PDF/DWG) и спецификация — по запросу.

Помочь выбрать схему TEMA под вашу среду?

Позвонить Получить рекомендацию Заказать расчёт

Чек-лист для ТЗ/подбора

Нагрузка Q (кВт/МВт), температуры на входе/выходе, целевые режимы.
Среды и их свойства; фоллинг-фактор/качество воды; совместимость материалов.
Ограничения по ΔP/скоростям; габариты/монтаж; требования к чистке.
Предпочитаемый класс TEMA (R/C/B) и буквенная схема узлов.

Готовы подготовить КП и чертёж сегодня

Позвонить 8 (804) 333-71-04 Получить смету Открыть каталог

ООО «АТУ» • sn22.ru

FAQ — 10 вопросов

Что выбрать: BEU или AES?

BEU — U-трубы, проще и дешевле, хорошо компенсируют ΔT; AES — плавающая головка, полная чистка, лучше при сильном фоллинге.

Когда BEM (фиксированные решётки) уместен?

Чистые среды, умеренные ΔT, ограниченный бюджет. Минус — чистка межтрубного пространства затруднена.

Зачем нужен Ft?

Корректирует LMTD для многопроходных/перекрёстных потоков; без него площадь может быть занижена.

Какие материалы доступны?

Углеродистые/нержавеющие стали, по задаче — Cu/Ni, титан и сплавы. Выбор — по среде и температуре.

Как бороться с вибрацией труб?

Правильный шаг опор, схема бафлей, скорости, проверка резонансов на расчёте.

Как часто сервисировать?

По контролю ΔP/температур/анализу отложений. Для грязных сред — регламенты чистки и фильтрации.

Можно ли «перевести» ГОСТ-аппарат в TEMA-схему?

Да, при новом проекте/модернизации укажем желаемую схему TEMA и согласуем конструкцию под проект.

Какие данные нужны для расчёта?

Q, температуры, расходы/ΔP, свойства сред, ограничения по габаритам и обслуживанию.

Какой класс TEMA выбрать?

R — тяжёлые режимы (НПЗ), C — химпроцессы, B — общепром. Если сомневаетесь — укажем в КП.

Делаете ли шефмонтаж?

Да, по запросу предоставим шефмонтаж/рекомендации по пуску и режимам.
