Кожухотрубный или пластинчатый испаритель: сравнение

Нужен испаритель: кожухотрубный или пластинчатый? Ниже — честное сравнение по гидравлике, материалам, сервису, стоимости и ограничениям по хладагентам. В конце — калькуляторы: советчик выбора и TCO/окупаемость.

Каталог испарителей Подобрать по параметрам

Видео: Кожухотрубный или пластинчатый испаритель: сравнение

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Коротко: в чём разница

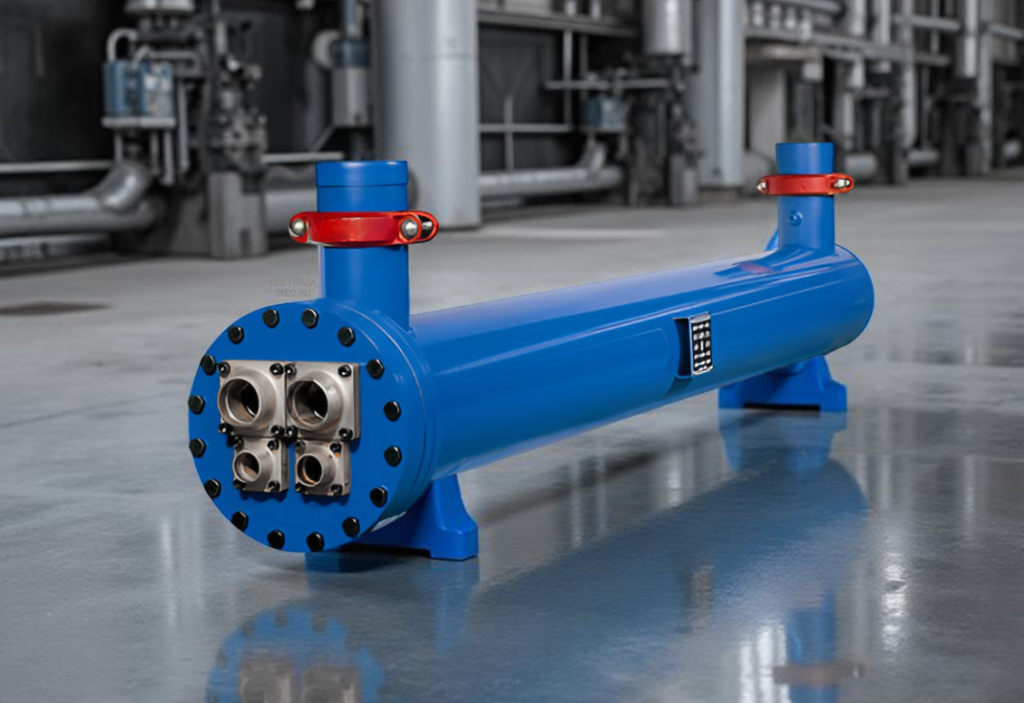

Кожухотрубный

Выше толерантность к загрязнениям, простая механическая чистка.
Гибкость по материалам: сталь, нерж., Cu, Ti; большие мощности.
Габаритнее, дороже по металлоёмкости.

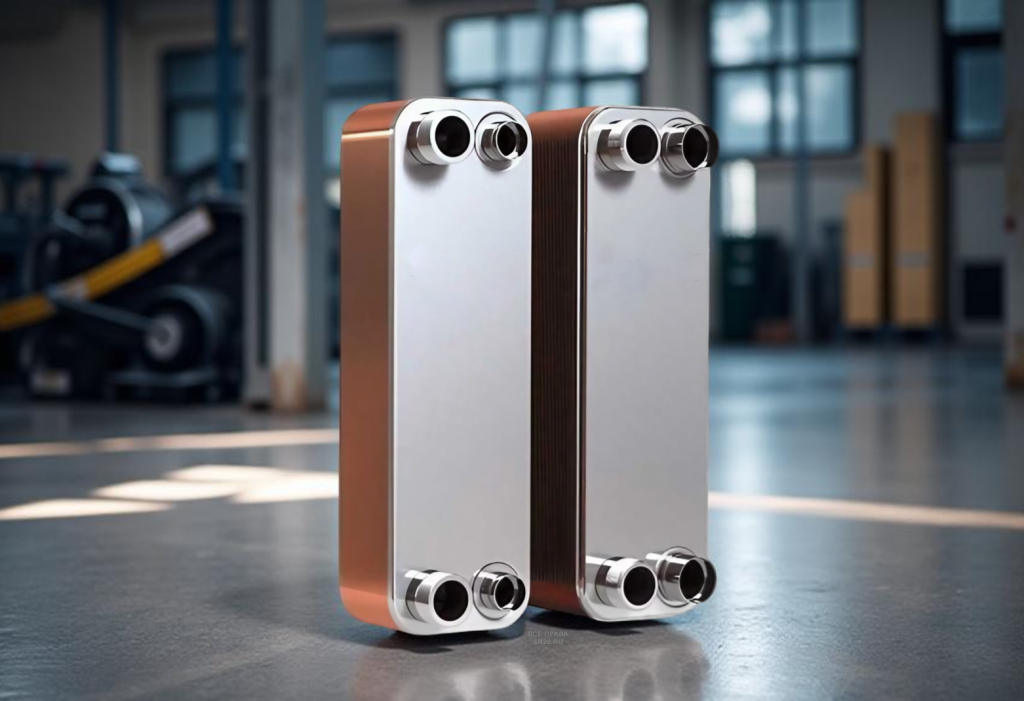

Пластинчатый

Очень компактный, высокая эффективность при чистых средах.
Ограничения по загрязнению/заморозке, гидравлика чувствительна.
Паяные — доступнее, разборные — дороже, но моются.

Сводная таблица

Критерий	Кожухотрубный	Пластинчатый
Диапазон мощностей	Широкий, в т.ч. МВт+	Средний/высокий, но ограничен ΔP
Чувствительность к грязи	Низкая/средняя	Высокая (узкие каналы)
Материалы	Сталь, нерж., медь/латунь, титан	Нерж., титан; паяные — припой (Cu/Ni)
Обслуживание	Механическая чистка, CIP	CIP, разборные — разбор/мойка
Габариты	Крупнее	Компактнее в разы
Цена	Выше при той же мощности	Ниже (паяные), выше (разборные)
Риски заморозки	Низкие/контролируемые	Выше — требуется строгий контроль

Где какой лучше

Выберите кожухотрубный, если

Жёсткая/грязная вода, нужен ресурс и простая чистка.
Большие мощности, NH₃, термосифонные схемы.
Важно выдерживать частые пуски/остановы, большие ΔT.

Выберите пластинчатый, если

Ограничено место, важна компактность и КПД.
Чистая подготовленная вода/рассол, фреоновые чиллеры.
Есть сервис под CIP/разбор и контроль замерзания.

Для увязки со стороны конденсации см. гид по конденсаторам и расчёт конденсатора.

Выбор под ограничения площадки

Габариты/масса: пластинчатые выигрывают, но требовательны к воде.
Сервисные зазоры: кожухотрубный — место для крышек/пучка.
Ориентация: для термосифона NH₃ — вертикальные кожухотрубные (ИНТ/ИКТ).

Материалы и хладагенты

Кожухотрубные: сталь/нерж./медь/титан — под воду и морскую воду; под NH₃ — без меди.
Паяные пластинчатые: припой Cu/Ni — несовместим с NH₃ (обычно), чувствителен к загрязнению.
Разборные пластинчатые: нерж./Ti + прокладки — возможно для NH₃ в специальных исполнениях.

Обслуживание и чистка

Регламент профилактики минимум раз в год: CIP или механика (по качеству воды/рассола).
Пластинчатые: следите за ΔP и температурным «подходом» — ранние признаки обрастания.
Кожухотрубные: доступ к пучку/крышкам упрощает механическую чистку.

Обслуживание и чистка Материалы и коррозия

Пластинчатый испаритель: защита от заморозки

Заложите одновременно: датчик расхода воды/рассола, контроль перегрева, нижнюю уставку T кипения и аварийный байпас/останов компрессора. При рисках — используйте антифриз и корректный подбор ТРВ/EEV.

Регламент чистки Гидравлика: скорости и ΔP

Стоимость и TCO

Пластинчатые часто дешевле при покупке и эффективнее при чистых средах. Кожухотрубные дороже, но надёжнее на «сложной» воде. Оцените TCO нашим калькулятором ниже.

Калькуляторы

Какой тип подходит под ваши условия?

Хладагент Качество воды Мощность Сервис/чистка Ограничения по месту Бюджет

Передать параметры инженеру

TCO: что выгоднее за срок службы?

CAPEX кожухотрубный, ₽ CAPEX пластинчатый, ₽ ΔЭффективность пластинчатого, % (плюс к COP) Часы в год Тариф на электр-во, ₽/кВт·ч Чистка: кожухотрубный, ₽/год Чистка: пластинчатый, ₽/год Срок, лет Эл. мощность компрессии, кВт

Оценка ориентировочная (без дисконтирования). Для NH₃ и термосифона учитывайте влияние гидравлики и высот — смежные узлы могут «съесть» выигрыш по КПД.

Типовые ошибки при сравнении кожухотрубного и пластинчатого

Игнорируют качество воды

Пластинчатый требует подготовленную воду и фильтры; при жёсткой воде выгоднее кожухотрубный из-за механической чистки.

Недооценивают риск заморозки на пластинчатом

Нужны датчики расхода, контроль перегрева и корректные уставки Т кипения; при рисках — антифриз.

Сравнивают только цену покупки

Считайте TCO: энергию, частоту чистки, простои. Для чистых сред пластинчатый может окупиться быстрее.

Не учитывают совместимость с хладагентом

Паяные пластинчатые обычно не для NH₃; кожухотрубные универсальнее по материалам и средам.

Забывают про сервисные зазоры

Кожухотрубному нужны места под крышки/пучок; пластинчатому — доступ для разборки/CIP.

Не проверяют ΔP и число ходов

Пластинчатые чувствительны к потерям давления; проверяйте гидравлику и насосы. Смотри гидравлику.

Считать TCO и советчик Отправить параметры инженеру

Короткие сценарии

Чиллер 300–600 кВт, фреонПластинчатый паяный/разборный при чистой воде; чёткий контроль заморозки.

NH₃, 1–3 МВтКожухотрубный (ИНТ/ИКТ/ИКВ) с термосифоном, высокая надёжность.

Жёсткая водаКожухотрубный с нерж./Ti; сервис проще. Пластинчатый — только при хорошей подготовке воды.

Тесная машиннаяПластинчатый выигрывает по габариту — проверьте ΔP и сервис.

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и габаритов.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактно и экономно.

Смотреть

Тип ИУ

U-образные трубки, удобное извлечение пучка.

Смотреть

Тип ИХ

Затопленные для воды и рассолов.

Смотреть

Тип ИНТ / ИКТ

Термосифонные, естественная циркуляция.

Смотреть

FAQ — часто задаваемые вопросы

Можно ли использовать пластинчатый испаритель с NH₃?

Паяные — обычно нет (припаи/материалы). Разборные пластинчатые бывают в NH₃-исполнении, но требовательны к воде и сервису. Чаще выбирают кожухотрубный.

Что надёжнее при жёсткой воде?

Кожухотрубный: меньше риск засорения, проще механическая чистка. Пластинчатый — только при хорошей подготовке воды.

Где выше КПД?

При чистых средах пластинчатый даёт высокий коэффициент теплоотдачи и компактность; при загрязнениях преимущество теряется.

Как избежать заморозки на пластинчатом?

Контроль уставок T кипения и перегрева, антифриз при рисках, корректная автоматика ТРВ/ЕЕV, контроль расхода.

Какой тип дешевле в покупке?

Чаще пластинчатый (паяный). Но сравнивайте TCO: сервис и простои влияют на итоговую экономику.

Можно ли заменить пластинчатый на кожухотрубный «болт-он»?

Частично: нужно пересчитать ΔP, привязку по патрубкам/опорам, массу и зазоры для сервиса.

Что с конденсатором в системе?

Выбор испарителя влияет на режим конденсации (давления/температуры). Для ориентира см. гид по конденсаторам.

Как часто чистить?

Минимум 1 раз/год; при жёсткой воде — чаще. Следите за ростом ΔP и падением «подхода» по T.

Подскажете по выбору материалов?

Да. Нерж./Ti для хлоридов, без меди при NH₃. См. материалы и коррозия.

Сделаете расчёт «под ключ»?

Да. Передайте нагрузку, хладагент, воду/рассол, ограничения по ΔP и габаритам — подберём и дадим КП.

Отправить параметры инженеру

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
