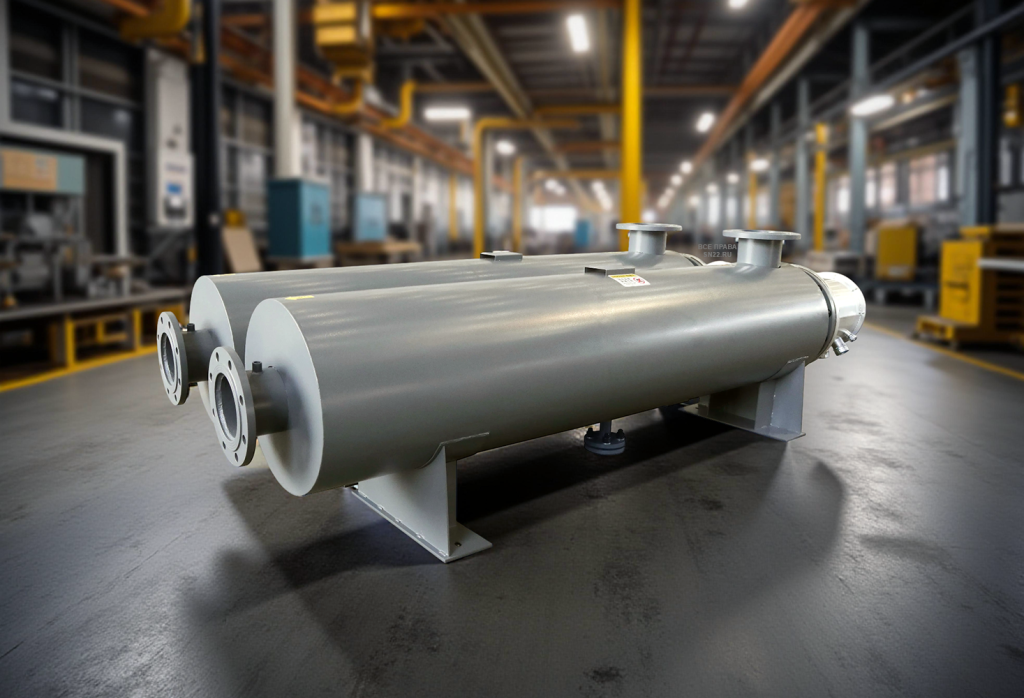

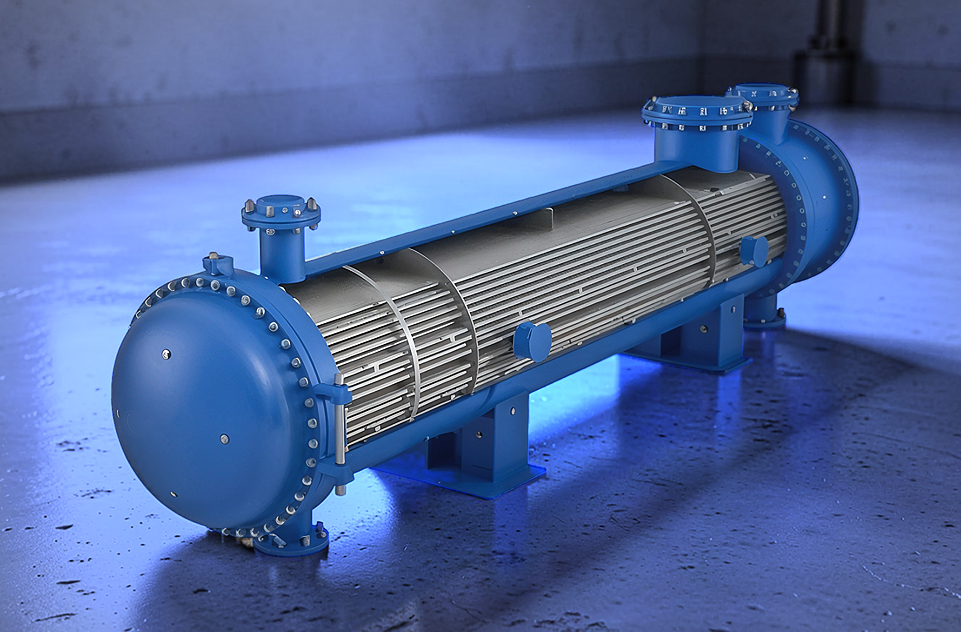

Испаритель в составе чиллера/ТН: нюансы подбора и эксплуатации

Как правильно подобрать и эксплуатировать испаритель в составе чиллера или теплового насоса: режимы, гидравлика, автоматика (ТРВ/EEV), материалы и антифриз, защита от замерзания и сервис. В конце — два калькулятора: расход по нагрузке и запас до замерзания.

Каталог испарителей Подобрать по параметрам

Видео: Испаритель в составе чиллера/ТН - нюансы подбора и эксплуатации

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Режимы чиллера и теплового насоса: где работает испаритель

Чиллер (охлаждение воды/рассола). Испаритель отбирает тепло у воды/рассола, кипение хладагента — на стороне аппарата.
Тепловой насос (нагрев воды). При реверсе контуров «холодный» контур — это источник (грунт/вода/рассол); испаритель участвует в отборе тепла у источника при низких температурах.
Требования к защите от заморозки в ТН жёстче: низкие уставки T кипения и переменные расходы → нужен антифриз и продуманная автоматика.

Для увязки с блоком конденсации смотрите также гид по конденсаторам и расчёт конденсатора.

Схемы испарителей: «сухой» (DX) и затопленный

DX (перелив/ТРВ/EEV), ИНВ/ИХ

Проще по габаритам, ниже масса и стоимость.
Чувствителен к распределению по ходам и к качеству воды (заморозка).
Управление подачей: ТРВ/EEV и контроль перегрева.

Затопленный/термосифон, ИХ/ИНТ/ИКТ

Высокая стабильность теплообмена, хорош для NH₃ и больших мощностей.
Больше объём хладагента; требования к маслоотделению и уровню.
Вертикальные ИНТ/ИКТ — естественная циркуляция.

Гидравлика воды/рассола

Скорости в трубах: ориентир 0.7–1.8 м/с; ниже — риск обрастания, выше — ΔP/эрозия.
Число ходов: 2–3 для чиллеров типично, но зависит от расхода, d_вн труб, допустимого ΔP.
ΔT по воде: 3–7 К для чиллеров; для ТН (источник) — часто 2–5 К по рассолу.
Контроль расхода: датчик расхода обязателен, особенно на пластинчатых и DX-схемах.

Гидравлика: скорости и ΔP Сколько ходов воды выбрать?

Автоматика: ТРВ/EEV, датчики, защита

Датчики и уставки

Расход воды/рассола; температурные пары вход/выход; давление кипения.
Перегрев на DX: 5–8 К (фреон), 4–6 К (NH₃ — по проекту).
Аварии: низкий расход, низкое давление кипения, низкая T воды.

ТРВ/EEV

EEV точнее на частичных нагрузках, совместим с BMS.
ТРВ — проще и дешевле, но чувствителен к стабильности режима.

Антифриз и байпас

При рисках замерзания — антифриз с расчётом точки кристаллизации.
Bypass/останов компрессора по низкой T воды/расходу.

Вода/рассол и материалы: совместимость

Антифризы: этилен-/пропиленгликоль, солевые (CaCl₂) — меняют ρ/μ → растёт ΔP, падает Re.
Материалы труб: нерж./медь/титан под среду (NH₃ — без меди). Для хлоридов — Ti/нерж. с корректной маркой.
Фильтрация: обязательна для пластинчатых и желательна для всех схем.

Про материалы подробно: материалы и коррозия.

Алгоритм подбора под ограничения площадки

Определите режим (чиллер/ТН), хладагент и диапазон мощностей.
Решите схему: DX vs затопленный; ориентация (гор./верт.).
Задайте ΔT по воде и допустимый ΔP; проверьте число ходов.
Выберите материалы по среде и коррозии.
Заложите автоматику: датчик расхода, уставки T, перегрев, байпас.
Проверьте сервисные зазоры и регламент чистки.

Линки по теме конденсации: ориентация конденсатора, гидравлика в конденсаторах.

Мини-паспорт чиллера/ТН — эталонные параметры после ПНР

Зафиксируйте рабочие точки сразу после пусконаладки. Эти значения станут базой для обслуживания и диагностики.

Объект/цех

Модель/серийный №

Хладагент

Среда воды/рассола

Водяной контур

T вход воды, °C

T выход воды, °C

Расход, м³/ч

Потеря давления, кПа

Холодильный контур

T кипения (насыщ.), °C

Перегрев, K

Давление испарения, бар

Ток компрессора, А

Уставки и система

Уставка T воды, °C

Минимальный расход (сухой контакт/датчик), м³/ч

«Подход» T воды к T кипения, K

Примечания

Важно: хранение идёт локально в вашем браузере (localStorage) и привязано к адресу страницы. Для обмена с коллегами используйте экспорт CSV/JSON.

Сервис и регламент чистки

Профилактика не реже 1 раза в год; по плохой воде — чаще по ΔP/«подходу» по T.
CIP/механическая чистка, смотровые лючки, дренажи и маслоотвод.
Фиксируйте «эталонные» параметры после ПНР — база для диагностики.

Обслуживание и чистка Неисправности и диагностика

Калькуляторы

Расход воды/рассола по нагрузке и ΔT

Холодопроизводительность, кВт ΔT воды/рассола, К Среда

Передать параметры инженеру

Запас до замерзания и минимальные уставки

Среда Ожидаемая T на выходе воды, °C Подход (approach) T воды к T кипения, К Желаемый запас до кристаллизации, К

Подсказка ориентировочная. Для пластинчатых и DX-схем добавляйте контроль расхода и перегрева; при рисках используйте антифриз.

Короткие сценарии

Чиллер 500 кВт, фреонDX-испаритель (ИНВ/ИХ), 2–3 хода по воде, ΔT=5 К, контроль расхода и перегрева.

ТН 1 МВт, рассол −5…0 °CЗатопленный кожухотрубный (ИНТ/ИКТ/ИХ), антифриз, строгий контроль точки замерзания.

Жёсткая водаКожухотрубный с нерж./Ti; фильтрация и регламент чистки. Пластинчатый — только при подготовленной воде.

Тесная машиннаяПластинчатый возможен, но проверьте ΔP, защиту от замерзания и сервисный доступ.

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и габаритов.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактно и экономно.

Смотреть

Тип ИУ

U-образные трубки, удобное извлечение пучка.

Смотреть

Тип ИХ

Затопленные для воды и рассолов.

Смотреть

Тип ИНТ / ИКТ

Термосифонные, естественная циркуляция.

Смотреть

FAQ — часто задаваемые вопросы

Какую ΔT по воде задавать для чиллера?

Обычно 3–7 К. Больше ΔT — меньше расход и насосы, но выше температурный «подход» и риски заморозки.

Что выбрать для ТН при −5…0 °C источнике?

Затопленный кожухотрубный на антифризе с продуманной автоматикой и контролем уровня.

Какой перегрев ставить на DX?

Чаще 5–8 К для фреона. Для NH₃ — по проектным рекомендациям.

Как считать расход под нашу мощность?

Используйте калькулятор выше: Q, ΔT и тип жидкости. Он даёт расход и подсказки по скорости.

Как избежать заморозки на пластинчатом?

Датчик расхода, корректные уставки T кипения и перегрева, аварийный байпас/останов, антифриз при рисках.

Поможете увязать с конденсатором/ТТ?

Да, подберём по PS/Т/ΔP и габаритам. Для ориентации смотрите материалы по конденсаторам.

Какие материалы труб под морскую воду?

Титан или подходящая нержавейка; см. раздел «Материалы и коррозия».

Можно ли перейти с воды на антифриз позже?

Да, но пересчитайте насосы/ΔP и защитные уставки, так как ρ и μ изменятся.

Сколько ходов воды выбрать?

Чаще 2–3, но зависит от расхода, диаметра труб и лимита ΔP. Подробно — в «Гидравлике».

Сделаете подбор под наш проект?

Да. Передайте нагрузку, хладагент, воду/рассол, ограничения по ΔP, габаритам и сервису — подготовим КП.
