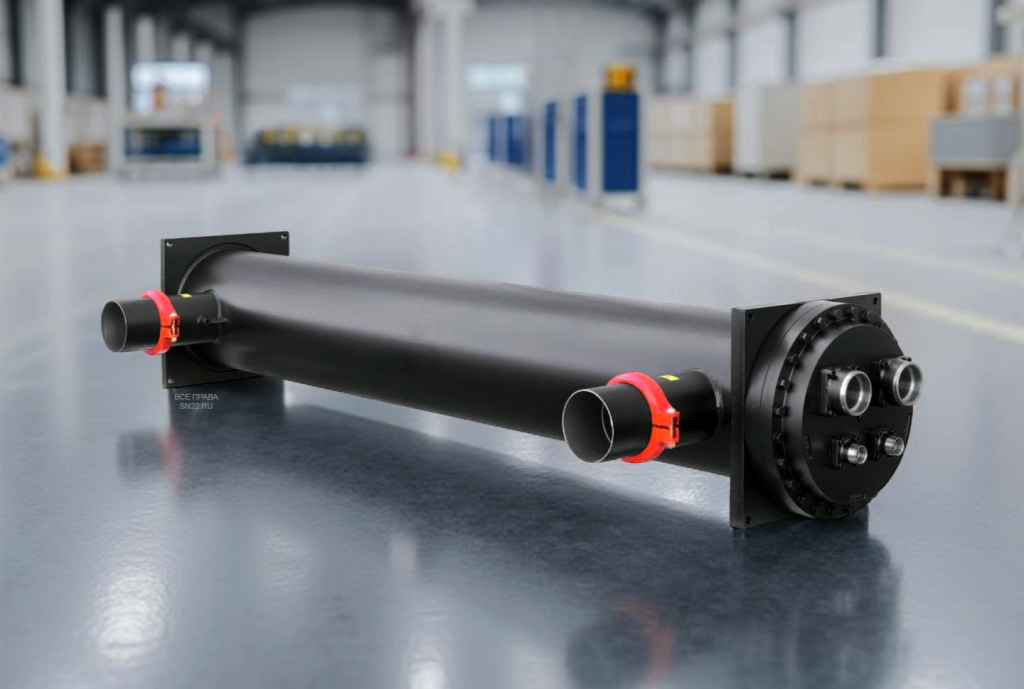

Применение в нефтехимии и технологиях (ребойлеры ИНТ/ИКТ)

Как подобрать и эксплуатировать ребойлеры и технологические испарители в нефтехимии: термосифон ИНТ/ИКТ, выбор материалов, гидравлика и уровень, автоматика и безопасность, пусконаладка и диагностика. В конце — два практичных калькулятора для прикидки тепловой нагрузки и проверки естественной циркуляции.

Каталог испарителей Подобрать по параметрам

Видео: Применение в нефтехимии и технологиях (ребойлеры ИНТ ИКТ)

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Роль испарителей в нефтехимии

Испарители в составе колонных аппаратов и технологических контуров работают как ребойлеры, обеспечивая кипение кубовой жидкости и стабильность тепло-массообмена. Частые задачи: отгон лёгких фракций, дегазация, ректификация, выпаривание растворов, регенерация растворителей.

Требования: устойчивость к коксовым/смолистым отложениям, совместимость материалов, безопасность по давлению/температуре.
Ограничения: высота/габариты площадки, допуски по давлению паров/вакууму, взрывозащита.

Для согласования с блоком конденсации рекомендуем почитать про принцип работы кожухотрубного конденсатора и гидравлику конденсаторов.

Схемы: термосифон ИНТ/ИКТ, U-труб ИУ, ИКВ

ИНТ/ИКТ — термосифон, естественная циркуляция

Вертикальные аппараты, высокий надёжный режим кипения, минимум движущихся частей.
ИКТ — с компенсатором: устойчив к большим ΔT/пускам.
Требуют корректного перепада статических уровней и низких гидравлических сопротивлений по контуру.

ИУ — U-образные трубки (ребойлер)

Удобное извлечение пучка, допускает большие температурные градиенты.
Распространён в процессных ребойлерах под чистку и инспекцию.

ИКВ — с компенсатором

Для больших корпусов/длин и динамических режимов.
Подходит как технологический испаритель с интенсивными пусками.

Обзор отличий типов — в статье «Типы испарителей: отличия и выбор».

Гидравлика и естественная циркуляция

Движущая сила термосифона — разность плотностей кипящей смеси (в аппарате) и холодной жидкости (в колонне/сборнике). Важен перепад по высоте H между уровнем колонны и уровнем аппарата.
Потери — местные в патрубках/коленах/крышках, трение в трубках, распределение по ходам. Их сумма должна быть ниже «гидростатической движущей».
Скорости — ориентир 0.7–1.8 м/с по трубкам на жидкостной стороне; при вязких средах — корректируйте.

Гидравлика испарителей Число ходов воды Расчёт конденсатора

Типовые ошибки термосифона (ИНТ/ИКТ)

Недостаточная «движущая» высота H

Разность уровней между колонной и аппаратом мала → g·H·(ρ_c−ρ_m) не покрывает потери. Решение: увеличить H/диаметр стояков, снизить местные сопротивления.

Дросселирование в крышках и коленах

Суммарный K слишком велик: резкие повороты, узкие каналы, «длинные» пути. Увеличьте радиусы, оптимизируйте коллекторы, избегайте лишних поворотов.

Смешение фаз в стояках — захлёбывание

Пар и жидкость «борются» в одном канале. Разделяйте пути фаз, повышайте сечение, ставьте успокоители/сепарацию на выходе.

Неверные уставки уровня

Слишком низкий/высокий уровень ломает циркуляцию и пароотделение. Настройте уровнемер, проверяйте реперные отметки и отстойники.

Переоценка коэффициента U и загрязнений

Без запаса по fouling площадь оказывается недостаточной. Закладывайте F_f, следите за ΔP/«подходом» по T и регламентом чистки.

Материалы/прокладки не под среду

Хлориды, растворители, NH₃ — свои ограничения. Сверяйте коррозионную стойкость и совместимость эластомеров с температурой процесса.

Проверить естественную циркуляцию Материалы и коррозия Отправить схему инженеру

Материалы и коррозия сред

Углеводороды, растворители: углеродистая сталь/нерж. Стойкость уплотнений и прокладок под химсреду и температуру.
Хлориды/морская вода/соляные растворы: титан/подобранные марки нержавеющей стали; катодная защита при необходимости.
Щёлочи/кислоты: нержавеющие стали/спецсплавы; проверяйте совместимость и скорость коррозии.
NH₃: без меди в контакте с аммиаком; нерж./сталь — по проекту. Маслоотделение и дренажи обязательны.

Детально — в статье «Материалы и коррозия испарителей».

Автоматика и безопасность (уровень, давление, температура)

Контроль уровня

Датчик/сигнализатор уровня в аппарате и/или колонне, уставки на подпитку/отсечку.
Задание высоты столба для термосифона (схема обвязки и отметки).

Давление и ΔP

Манометры/прессостаты по испарению, ΔP на пучке, сигнал «рост ΔP» — признак обрастания/кокса.
Предохранительные клапаны согласно ТР ТС 032/2013.

Температуры

Темп. вход/выход продукта, стенки (при необходимости), контроль перегрева/кипения.
Аварии: перегрев, низкий уровень, превышение давления.

Подробнее о сертификации сосудов под давлением — ТР ТС 032/2013. Для конденсации и обвязки верхнего аппарата см. гид по конденсаторам.

ПНР, режимные карты и диагностика

Сразу после ПНР зафиксируйте эталон: уровни, T, ΔP, расход, нагрузку — пригодится для диагностики.
Признаки проблем: падение производительности, рост ΔP, шум кипения/кавитация, нестабильный уровень.
Чистка: CIP/механическая, химия согласуется с материалами. Для смолистых — периодическая промывка растворителем.

Обслуживание и чистка Неисправности и диагностика

Калькуляторы

Быстрая прикидка ребойлера (тепловая нагрузка и площадь)

Массовый расход продукта, т/ч Удельная теплота испарения, кДж/кг Темп. подход (LMTD), К Средний U, кВт/м²·К

Отправить параметры инженеру

Оценка ориентировочная. Для точного подбора учитывают кипящий коэффициент, свойства, загрязнения (fouling), распределение по ходам и ограничения по ΔP.

Проверка естественной циркуляции (термосифон)

Высота столба H, м Плотность холодной фазы ρ_c, кг/м³ Средняя плотность парожидкостной смеси ρ_m, кг/м³ Эквивалентная длина L_экв, м Эквивалентный диаметр d_э, м Коэфф. трения f (оценка) Сумма местных сопротивлений K Скорость смеси v, м/с

Если движущая гидростатическая ΔP_drive = g·H·(ρ_c − ρ_m) больше суммарных потерь — естественная циркуляция реализуема на заданной скорости. Для точного расчёта используют двухфазные корреляции.

Короткие сценарии применения

Ребойлер ректификационной колонны (углеводороды)ИНТ/ИКТ, вертикаль, контроль уровня, минимизация местных сопротивлений, титан/нерж. при хлоридах.

Выпаривание водно-солевых растворовИКВ/ИУ с компенсатором, CIP/механическая чистка, стойкие материалы (нерж./Ti).

Регенерация растворителяИУ (U-трубки) для удобной чистки пучка; контроль температуры стенки и отложений.

Термосифон NH₃ИНТ/ИКТ, отдельный маслоотделитель, дренажи, продуманная автоматика уровня.

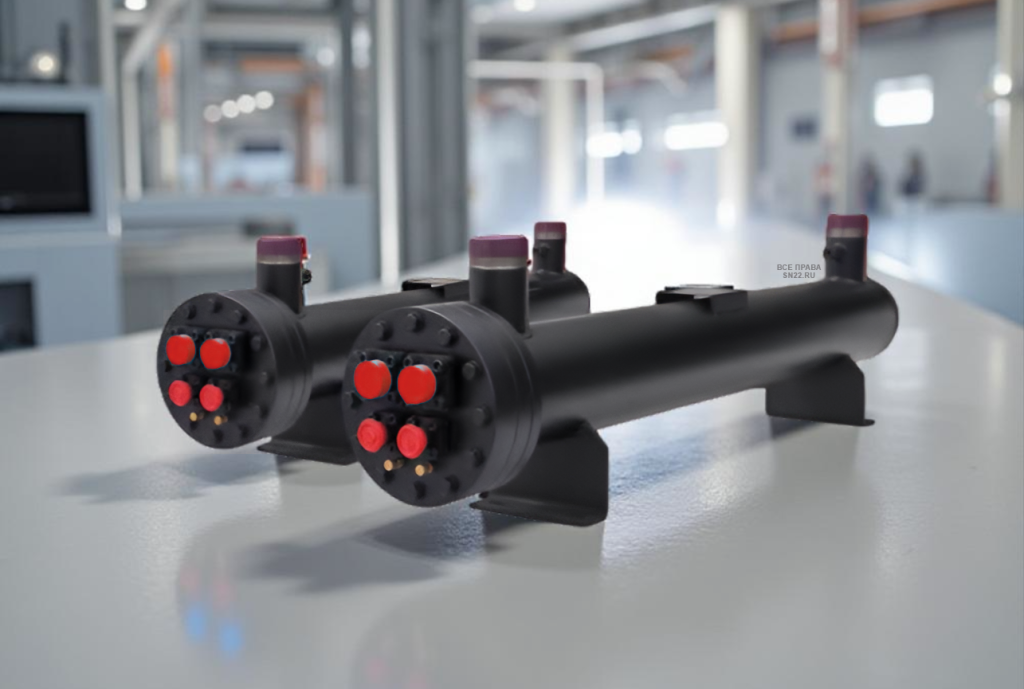

Каталог кожухотрубных испарителей

Все испарители

Полный каталог и фильтры по режимам и материалам.

Перейти

Тип ИКВ

С компенсатором — для больших ΔT и динамики.

Смотреть

Тип ИНВ

«Сухие»/без компенсатора — компактные решения.

Смотреть

Тип ИУ

U-образные трубки — удобная чистка пучка.

Смотреть

Тип ИХ

Затопленные — стабильность теплообмена.

Смотреть

Тип ИНТ / ИКТ

Термосифонные ребойлеры.

Смотреть

FAQ — часто задаваемые вопросы

Когда выбирать ИНТ/ИКТ, а когда ИУ?

ИНТ/ИКТ — для термосифона и непрерывной работы с естественной циркуляцией; ИУ — когда критична чистка пучка и большие ΔT.

Насколько критична высота для термосифона?

Важна разность уровней: чем выше H, тем больше движущая сила. Проверяйте суммарные потери — используйте калькулятор выше.

Какой материал выбрать для хлоридсодержащих сред?

Титан/подобранная нержавейка; учитывайте хлориды и температуру, возможна катодная защита.

Что с маслом при NH₃-схемах?

Нужны маслоотделители, дренажи, регламент слива. Масло ухудшает теплоотдачу и циркуляцию.

Как контролировать уровень в ребойлере?

Сигнализаторы уровня/уровнемеры, регулирование питанием; аварийные отсечки по нижнему/верхнему уровню.

Какие признаки обрастания?

Рост ΔP, падение производительности, рост подхода по T. Нужна чистка и контроль химсредств.

Можно ли сделать ребойлер с горизонтальным корпусом?

Да, но чаще вертикальные ИНТ/ИКТ удобнее для термосифона и пароотделения.

ТР ТС 032/2013 обязателен?

Да, для сосудов под давлением — требования по предохранительным устройствам и документации.

Как выбрать число ходов?

По расходу/вязкости/лимиту ΔP. Ориентир скорости 0.7–1.8 м/с, корректировать по среде.

Поможете подобрать под наш процесс?

Да. Передайте свойства продукта, тепловую нагрузку, ограничения по ΔP/высоте/материалам — рассчитаем и предложим конфигурацию.
