Какие бывают виды теплообменников

Q: Какой тип самый компактный при той же мощности?

Обычно паяный пластинчатый — моноблок без рамы и прокладок.

Q: Где выше допустимые давление и температура?

Кожухотрубные и паяные пластинчатые аппараты — точные пределы зависят от серии и материалов.

Q: Что лучше при жёсткой воде и частых загрязнениях?

Разборный пластинчатый или спиральный — доступны механические очистки.

Q: Смесительный теплообменник — когда уместен?

Когда допустимо контактное смешение (например, градирни).

Q: Что выбрать для бассейна/СПА?

Пластинчатые или змеевиковые аппараты — материалы под химически обработанную воду.

Q: Для вязких/загрязнённых сред?

Спиральные и кожухотрубные с подходящей компоновкой и скоростями.

Q: Что по сервису дороже в долгую?

Паяные дешевле на старте, но при утечке/критическом засоре их меняют целиком.

Q: Сделаете расчёт и подбор под мой объект?

Да. Пришлите режимы, среды и требования — подготовим расчёт и смету.

Кожухотрубные, пластинчатые, спиральные, змеевиковые и др. Объясняем простым языком, где какой тип уместен, чем они отличаются по давлению/температуре, обслуживанию и бюджету. Внутри — таблицы сравнения и быстрый пример расчёта площади.

Нужен правильный тип теплообменника под ваши режимы?

Пришлите T/p, расходы и среду — инженер ООО «АТУ» сделает экспресс-подбор и смету.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Экспресс-подбор теплообменника/ЗИП • teplo@sn22.ru

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Что такое теплообменник и зачем он нужен
Области применения
Базовая классификация: поверхностные и смесительные
Основные типы конструкций
Режимы протекания: прямоток/перекрёст/противоток
Регенеративные и смесительные аппараты
Сравнительная таблица типов
Как выбрать: чек-лист + мини-пример расчёта
Изображения • Похожие материалы • FAQ ×10

universal_upscale_0_ba8237fd-eca5-4736-b02a-0f1916ed1e0d_1.jpg — Теплообменники применяются от ЖКХ до нефтехимии — без смешения сред или с ним, по задаче

Что такое теплообменник и зачем он нужен

Теплообменник передаёт теплоту от более горячей среды к холодной — для нагрева, охлаждения, конденсации или испарения. В рекуперативных схемах потоки разделены стенкой и не смешиваются.

Области применения

Отопление и ГВС: ИТП/ЦТП, бойлерные, теплосети.
Вентиляция/климат: нагрев/охлаждение приточного воздуха.
Нефтепереработка: подогрев/охлаждение фракций.
Пищевая отрасль: пастеризация, охлаждение напитков.
Опреснение: утилизация/подвод тепла в выпарных установках.
Маслоохлаждение: стабилизация вязкости и ресурса агрегатов.

Какие бывают виды теплообменников — Тип оборудования выбирают по средам, давлениям, температурам и сервису

Базовая классификация: поверхностные и смесительные

Поверхностные (рекуперативные) — потоки разделены стенкой; основной класс в ЖКХ и промышленности.
Смесительные — контакт сред допустим (например, градирни), упрощают схему и дешевле в ряде задач.

Основные типы конструкций

Кожухотрубные — трубный пучок в кожухе; прочные, терпят высокие p/T, но габаритнее и сложнее в очистке.

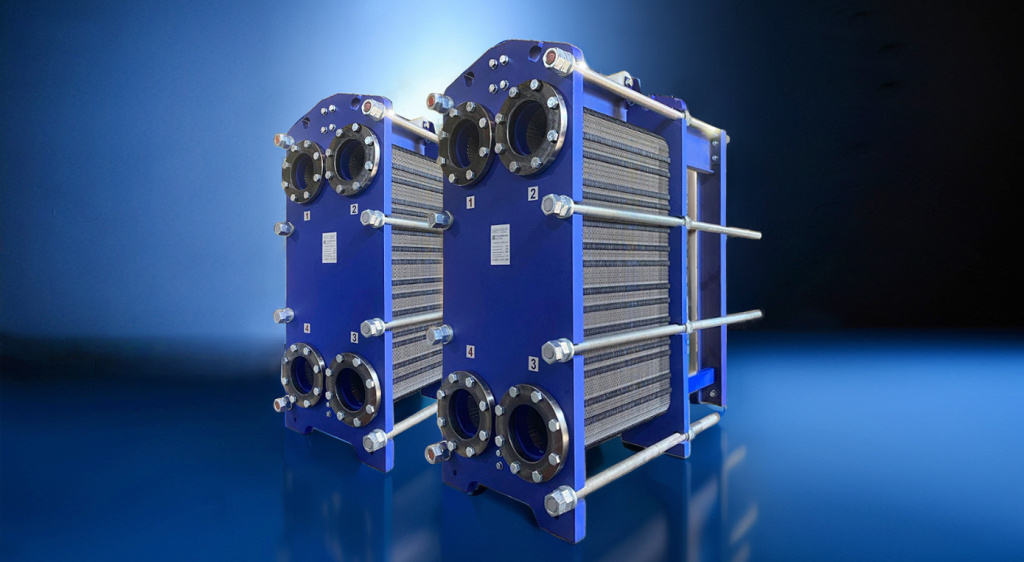

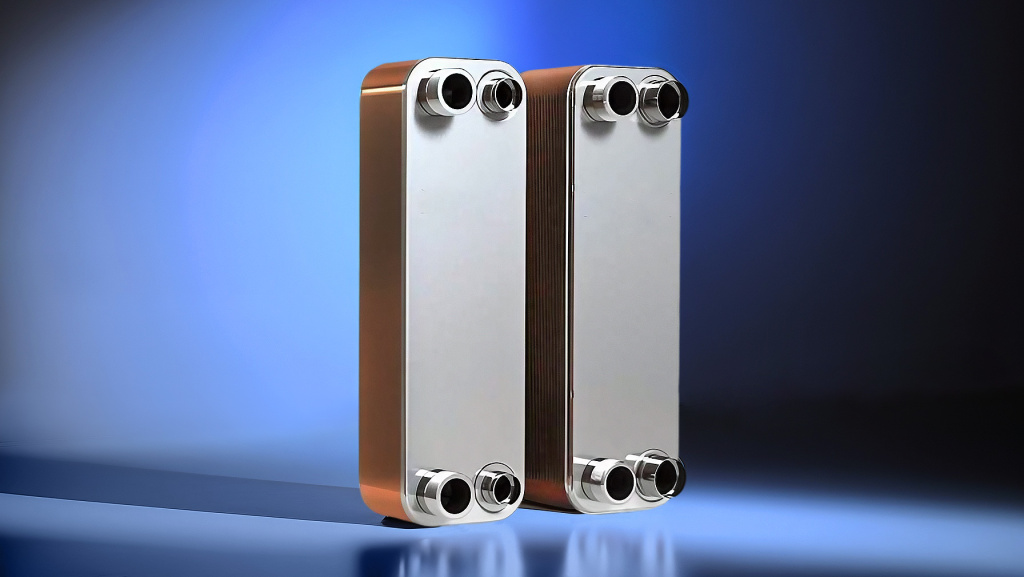

Пластинчатые — пакет гофрированных пластин: разборные (сервис и наращивание площади) и паяные (компактные, моноблок).
Змеевиковые (витые) — спиральная трубка; хороши при больших перепадах температур/давлений.
Спиральные — свёрнутые листы с каналами; подходят для вязких, загрязнённых сред, удобны в промывке.
Воздушные/ламельные — трубки с оребрением и вентиляторы; для «сухого» охлаждения и рекуператоров воздуха.
Погружные/рубашечные — теплообмен через рубашку аппаратов/ёмкостей, катушки в баках.

Режимы протекания: прямоток/перекрёст/противоток

Прямоток — просто, но ниже КПД.
Перекрёстный — компромисс по компоновке/КПД.
Противоток — максимальная утилизация разности температур и высокий ΔT_lm.

Регенеративные и смесительные аппараты

В регенеративных схемах один теплоаккумулирующий элемент попеременно греется/охлаждается. Смесительные допускают контакт сред — решение для технологических случаев (например, градирни).

Сравнительная таблица типов

Тип	Давление/температура	Компактность	Обслуживание	Где применяют
Кожухотрубный	Высокие p/T	Средняя/низкая	Разборка крышек, чистка труб	Промышленность, нефте/хим-процессы
Пластинчатый разборный	Средние p/T	Высокая	Лёгкая чистка, замена прокладок	ИТП/ГВС, тепло- и холодоснабжение
Пластинчатый паяный	Высокие p/T*	Максимальная	CIP без разбора; при утечке — замена	Холод, маслоохлаждение, малые ИТП
Спиральный	Средние p/T	Высокая	Быстрый доступ через крышки	Вязкие/загрязнённые среды
Змеевиковый	Высокие p/T	Средняя	Промывка каналов, простая конструкция	Баки, испарители/конденсаторы
Воздушный ламельный	Низкие/средние	Средняя	Мойка ламелей, вентиляторы	Сухое охлаждение, рекуперация

* Конкретные пределы зависят от серии, материалов и расчетов.

Как выбрать: чек-лист + мини-пример расчёта

Среды и чистота: грязные/жёсткие — лучше разборные или спиральные.
p/T и габариты: мало места и высокие p/T — паяный или змеевиковый.
Сервис: нужен регулярный доступ — разборный ПТО/спиральный.
Бюджет/масштабирование: планируете рост нагрузки — разборный (добавление пластин).

Мини-пример. Требуется Q=300 кВт при противотоке. Оценочно U=2200 Вт/м²·К, ΔT_lm=18 К. Площадь A = Q / (U·ΔT_lm) = 300 000 / (2200·18) ≈ 7,6 м². Резерв 10–15% закладывают под старение/обрастание (итого ≈ 8,5 м²).

Изображения

Все изображения сохранены из исходника без изменений (src/alt/title/width/height). Допускается только обёртка в

FAQ — виды теплообменников и выбор

Какой тип самый компактный при той же мощности?

Чаще паяный пластинчатый — моноблок без рамы и прокладок.

Где выше допустимые давление и температура?

Кожухотрубные и паяные пластинчатые. Конкретные пределы зависят от серии и материалов.

Что лучше при жёсткой воде и частых загрязнениях?

Разборный пластинчатый или спиральный — есть доступ к чистке.

Можно ли нарастить мощность без замены аппарата?

Да, у разборных ПТО — добавлением пластин (в пределах рамы/насосов).

Смесительный теплообменник — когда уместен?

Когда допустимо контактное смешение (градирни, абсорбционные схемы).

Что выбрать для бассейна/СПА?

Пластинчатые (часто паяные) или змеевиковые — по материалам под воду с химией.

Для вязких/загрязнённых сред?

Спиральные и кожухотрубные с соответствующим шагом/скоростями.

Как понять, что выбранный тип «потянет» давление?

Сверяйте расчетное давление/температуру с паспортом серии + запас по нормам.

Что по сервису дороже в долгую?

Паяные дешевле на старте, но при критическом засоре/утечке их меняют целиком.

Сделаете расчёт и подбор под мой объект?

Да. Пришлите режимы (T/p/расходы), среды и требования — подготовим расчёт и смету.
