Heat Exchanger: перевод, принцип работы и применение в современных системах

Heat exchanger — по-русски теплообменник. Разбираем перевод, принцип работы, ключевые типы (plate, shell-and-tube, brazed, air-cooled), где применяются и как выбрать по давлению/температуре/мощности. Даем мини-глоссарий EN→RU, «калькулятор в уме» и чек-лист исходных данных.

Нужен подбор теплообменника?

Экспресс-подбор, чертёж и КП — за 15–60 минут. Работаем по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Запросить КП Экспресс-расчёт

ООО «АТУ» • Импорт/склад • Реагенты и ЗИП — со склада.

Разборные пластинчатые Паяные пластинчатые Кожухотрубные Химия для промывки

Содержание:

Перевод и правильные термины
Принцип работы (в двух словах)
Основные типы и где применяются
Ключевые параметры подбора
«Калькулятор в уме»: Q, расход и ΔT
Мини-глоссарий EN→RU
Чек-лист исходных данных
FAQ — 10 вопросов

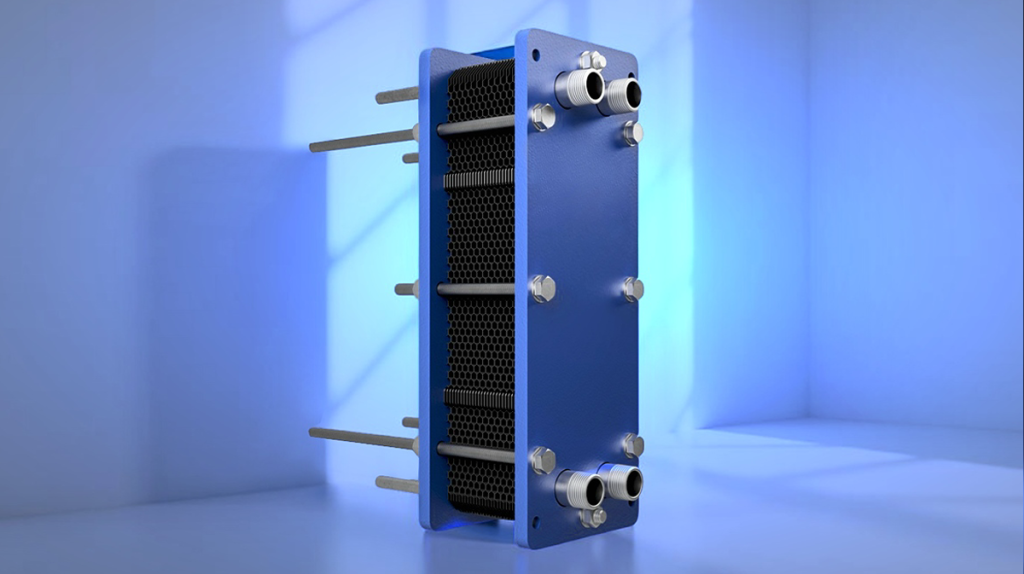

Heat exchanger — перевод и что это — Heat exchanger = теплообменник. Передача тепла между средами без их смешивания.

Перевод и правильные термины

Heat exchanger → теплообменник.
Plate heat exchanger → пластинчатый теплообменник (разборный/полусварной/сварной).
Brazed plate heat exchanger → паяный пластинчатый теплообменник.
Shell-and-tube heat exchanger → кожухотрубный теплообменник.
Air-cooled heat exchanger → воздушный теплообменник.

Принцип работы (в двух словах)

Две среды движутся по разным каналам, разделённым теплопроводной стенкой (пластина, труба). Тепло переходит от более горячей к более холодной. Наибольшая эффективность — при противотоке, устойчивый вариант — перекрёстный. Смешивания сред нет.

Основные типы и где применяются

Тип	Сильные стороны	Где применяют
Пластинчатый (plate)	Высокий коэффициент теплопередачи, компактность, гибкая сборка	HVAC/ГВС, пищевка, ИТП/ЦТП, пастеризация
Паяный (brazed plate)	Герметичность, малые габариты, хорош для чистых сред	Холодильные машины, ТН, контуры гликоля
Кожухотрубный (shell-and-tube)	Выше допустимые T/P, устойчив к загрязнению	Энергетика, нефтехимия, пар, агрессивные среды
Воздушный (air-cooled)	Отвод тепла в воздух, без воды в контуре	Конденсаторы/сухие охладители, кондиционирование

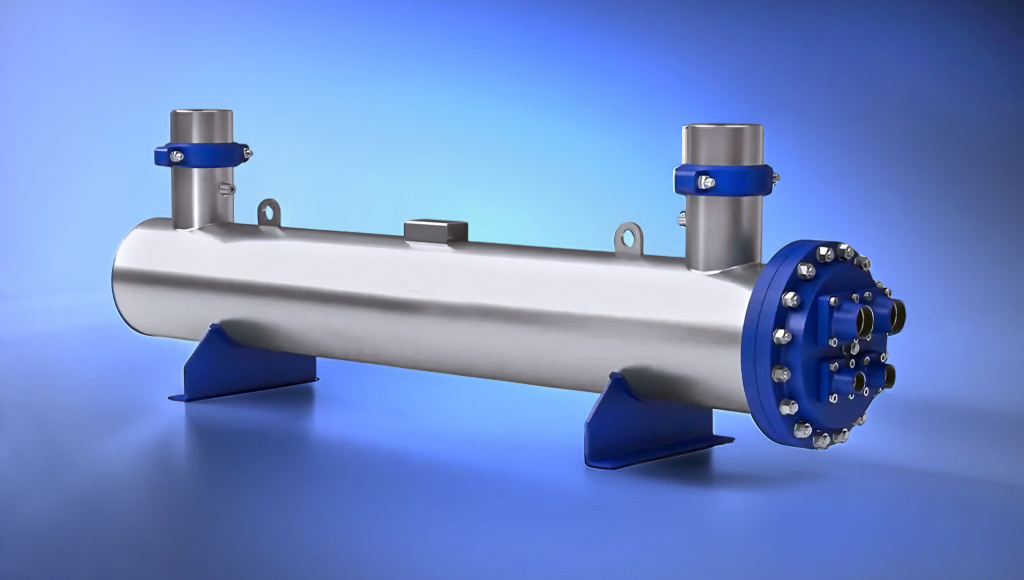

Типы heat exchangers — пластинчатые, кожухотрубные, паяные — Выбор типа — баланс сред, температур/давлений, сервисности и бюджета.

Ключевые параметры подбора

Производительность

Мощность Q (кВт) и требуемые Твх/Твых.
Допустимый «пинч» — минимальная разность в «узком» месте.

Среда и материалы

Вода/гликоль/пар/агрессивные среды.
Материалы пластин: AISI 304/316L, титан; пайка: медь/никель.
Уплотнения: EPDM/NBR/FKM (разборные).

Гидравлика и монтаж

Допустимый ΔP, требуемые подключения (резьба/фланец).
Габариты/масса, сервисный доступ для обслуживания.

«Калькулятор в уме»: Q, расход и ΔT

Формула: Q (кВт) = 1.163 × G (м³/ч) × ΔT (K) ⇒ G = Q / (1.163×ΔT)

Пример: нужно 50 кВт при ΔT=10 K ⇒ G≈50 / 11.63 ≈ 4.30 м³/ч.

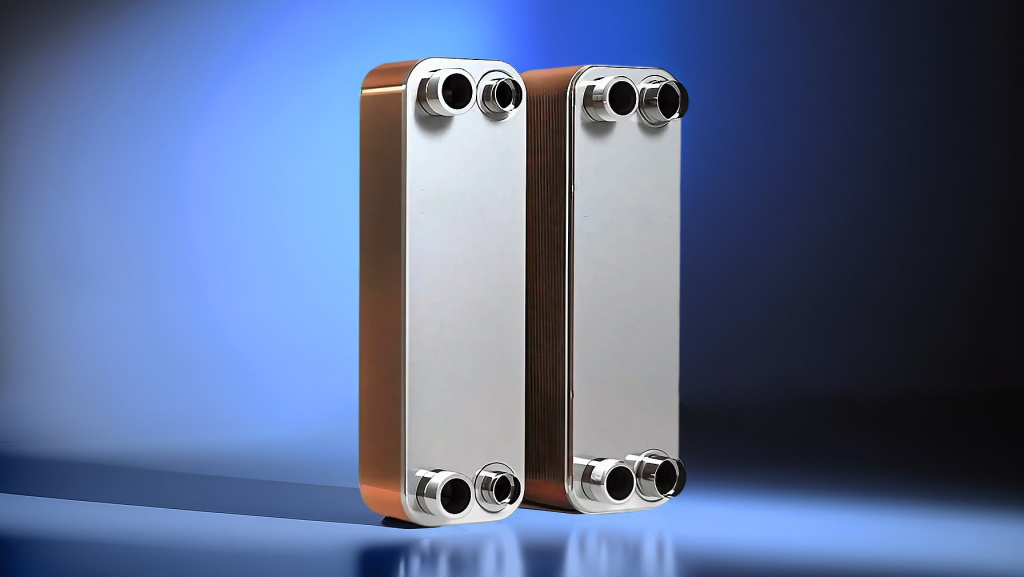

Heat exchanger — примеры схем и применения — Примеры: ИТП/ЦТП, контуры ТН/чиллеров, ГВС, технологический нагрев/охлаждение.

Нужно «под ключ»: подбор + реагенты + ЗИП

Каталог паяных Каталог разборных Химия для промывки

Мини-глоссарий EN→RU (часто встречается в ТЗ)

EN	RU	Комментарий
counterflow / crossflow	противоток / перекрёстный поток	Схема движения сред
duty / heat load	тепловая нагрузка	Мощность, кВт
approach / pinch	приближение / «пинч»	Минимальная разность температур
fouling factor	запас на загрязнение	Добавка к термосопротивлению
gasket / plates	уплотнение / пластины	EPDM/NBR/FKM / AISI316L/титан
nozzle / connection	патрубок / подключение	G-резьба, DN фланцы

Чек-лист исходных данных

Типы сред и концентрация (вода/гликоль %), чистота/жёсткость.
Q или Твх/Твых + требуемый расход; допустимый «пинч».
Рабочие T/Р, допустимый перепад давления по контурам.
Тип подключения, ограничения по габаритам, требуемые материалы.
Требуются ли реагенты/ЗИП и регламент сервиса.

Подберём теплообменник сегодня

8 (804) 333-71-04 Получить КП Заказать расчёт

ООО «АТУ» • sn22.ru

FAQ — 10 вопросов

Какие типы наиболее универсальны для HVAC/ГВС?

Пластинчатые (разборные/паяные): компактны, высокое U, широкий диапазон применений.

Когда лучше кожухотрубный?

Высокие T/Р, пар, грязные/агрессивные среды, когда критична механическая прочность.

Можно ли работать на гликоле?

Да, подбираем материалы и корректируем расчёт по вязкости/теплоёмкости.

Нужен запас по мощности?

Да, учитываем fouling/будущие режимы; величина — по задаче (обычно 10–20%).

Как понять, что пора промывать?

Растёт ΔP, падает Т выхода при прежних расходах — сигнал к химпромывке/сервису.

Паяный можно разбирать?

Нет. Для частой очистки выбирайте разборный.

Дадите чертёж до оплаты?

Да, габарит/подключения и спецификацию материалов.

Какой «пинч» принимать?

Для HVAC/ГВС часто 3–5 K; уточняем по источнику тепла/экономике.

Можете поставить реагенты и ЗИП?

Да, реагенты на складе, комплекты уплотнений и пластины — под ваши модели.

Организуете монтаж/ПНР?

Да, по запросу, с выдачей актов и РЭ.
