Теплообменник Heat Exchanger 30 kW: идеальное решение для систем отопления

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Теплообменник Heat Exchanger 30 kW: идеальное решение для систем отопления

Q: 30 кВт — это реальная мощность на любых режимах?

Мощность зависит от ΔT и расходов. Мы считаем по вашим режимам и даём расчётную записку.

Q: Что выбрать для гликоля?

Паяный с никелевой пайкой или разборный с EPDM/FKM и корректировкой по вязкости.

Q: Какие сервис-интервалы?

По факту роста ΔP/падения Т. Для грязных сред — сезонно/раз в 2–3 сезона.

Q: Какие подключения у 30 кВт?

Чаще G 1″/1¼″ — уточняем по серии и расходам.

Q: Организуете пусконаладку?

Да, также поставляем реагенты и ЗИП.

Пластинчатые теплообменники Heat Exchanger на мощности 10–100 кВт: чем отличается 30 кВт-модель, когда брать паяный/разборный, какие допуски по T/Р и как быстро прикинуть расход по ΔT. Даём таблицу расходов для 10, 20, 30…100 кВт и чек-лист подбора.

Подберём Heat Exchanger под ваши параметры (10–100 кВт)

Экспресс-расчёт тепла/гидравлики, спецификация и КП — за 15–60 минут. Доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Запросить КП Экспресс-расчёт

ООО «АТУ» • Импорт/склад • Документы/чертёж прилагаем.

Паяные теплообменники Разборные пластинчатые Прокладки и пластины Химия для промывки

Содержание:

Почему выбирают 30 кВт
Ключевые параметры и материалы
Паяный vs разборный — что выбрать
«Калькулятор в уме»: расход из кВт
Таблица ориентиров 10–100 кВт (ΔT 10/20 K)
Примеры применения 10/20/30/…/100 кВт
Чек-лист исходных данных
Документы, сервис, логистика
FAQ — 10 вопросов

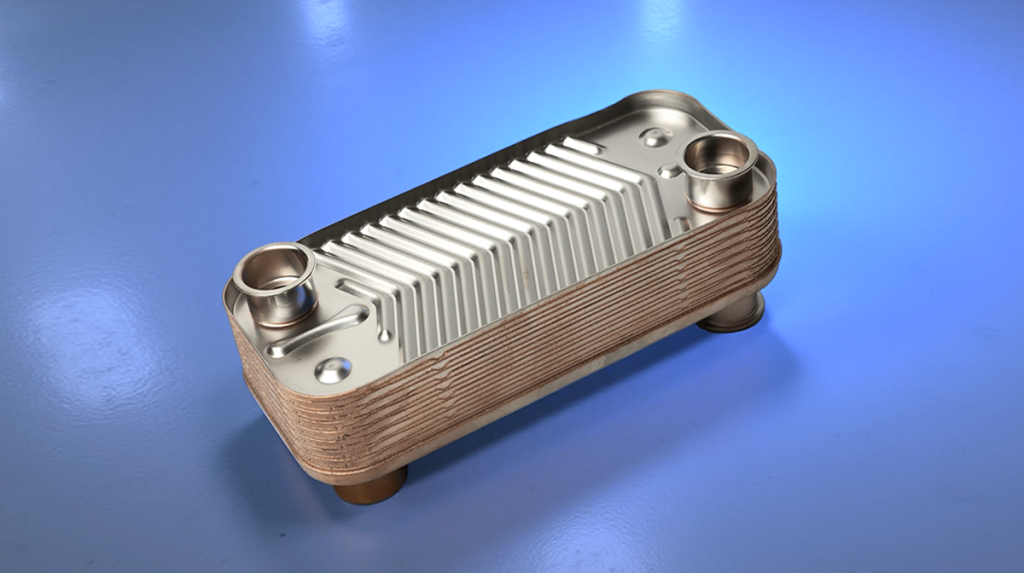

Heat Exchanger — пластинчатый теплообменник — Компактные паяные и сервисопригодные разборные исполнения для HVAC/ГВС и техпроцессов.

Почему выбирают Heat Exchanger 30 kW?

Оптимально для домов ~250–300 м², котельных на базе котлов/ТН до 30 кВт, бойлеров косвенного нагрева.
Хороший баланс «габарит/падение давления/стоимость», быстрое внедрение в готовые узлы.
Совместим с различными источниками: газовые/твердотопливные котлы, ТН, солнечные коллекторы.

Ключевые параметры и материалы

Допуски (ориентиры)

Рабочее давление до ~10–30 бар (по модели/исполнению).
Рабочая температура до ~200 °C (паяные); до ~180 °C (разборные).
Подключения: резьба G ¾″–1¼″ (паяные), фланцы/резьба (разборные).

Точные значения фиксируем в подборе под ваши Т/Р и среду.

Материалы

Пластины: AISI 316L/304; по запросу — титан.
Пайка: медь/никель (для агрессивных сред).
Уплотнения (разборные): EPDM/NBR/FKM — по температуре и среде.

Паяный vs разборный — что выбрать

	Паяный пластинчатый	Разборный пластинчатый
Среды	Чистые/условно чистые (вода, гликоли)	Чище держит загрязнение, легко промывать
Габарит/масса	Минимальные	Больше, но гибко масштабируется
ΔP при той же A	Часто ниже	Выше, но управляется числом ходов/каналов
Сервис	Химпромывка	Механика+химия, замена уплотнений
Цена	Ниже	Выше, окупается сервисом

«Калькулятор в уме»: расход из кВт

Формула: Q(kW) = 1.163 × G(m³/ч) × ΔT(K) ⇒ G = Q / (1.163×ΔT)

Быстрые ориентиры: при ΔT=10 K G ≈ Q / 11.63; при ΔT=20 K G ≈ Q / 23.26.

Таблица ориентиров 10–100 кВт (вода↔вода)

Мощность, кВт	Расход при ΔT=10 K, м³/ч	Расход при ΔT=20 K, м³/ч	Типичные подключения	Комментарий по применению
10	0.86	0.43	G ¾″–1″	Дом 80–120 м², бойлер 100–120 л
20	1.72	0.86	G 1″	Коттедж 150–220 м², ГВС малых отелей
30	2.58	1.29	G 1″–1¼″	Дом 250–300 м², котёл/ТН 30 кВт
40	3.44	1.72	G 1¼″	ИТП малых МКД, технологические ванны
50	4.30	2.15	G 1¼″	ГВС/отопление кафе/офисов
60	5.16	2.58	G 1¼″–фланец DN32	Вентустановки, промежуточный контур
70	6.02	3.01	DN32	Тепловые завесы/AHU, технологическое охлаждение
80	6.88	3.44	DN32–DN40	Малые производства, пастеризация
90	7.74	3.87	DN40	ЦТП/ИТП секции, чиллерные контуры
100	8.60	4.30	DN40	Небольшой цех/склад, технологический нагрев

Ориентиры для воды при ρ≈1000 кг/м³. Реальные значения уточняем по средам, температурным графикам и допустимому ΔP.

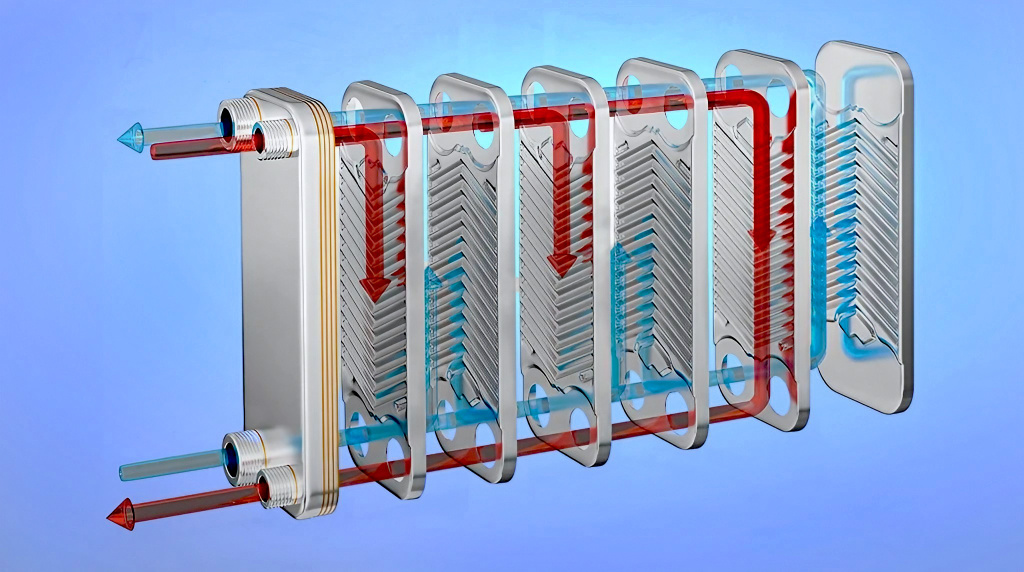

Паяный или разборный Heat Exchanger — примеры монтажных схем — Примеры: ГВС, промежуточный контур котельной, контур теплового насоса/чиллера.

Примеры применения (10–100 кВт)

10–20 кВт

Коттеджи/таунхаусы, бойлеры 100–200 л.
Паяный, резьба G 1″, EPDM (вода/гликоль).

30–50 кВт

Дом 250–350 м², кафе/офисы, ИТП секции.
Паяный для чистых сред; разборный — при загрязнении.

60–100 кВт

AHU/чиллеры, техпроцессы, пастеризация.
Разборный DN32–DN40, сервисная промывка/разбор.

Нужно «под ключ»: подбор + реагенты + ЗИП

Выбрать химию для промывки Подобрать прокладки/пластины Заказать расчёт

Чек-лист исходных данных

Мощность Q (кВт) или Твх/Твых и требуемый расход.
ΔT/температурный график, допустимый «пинч».
Среды: вода/гликоль (%), жёсткость/чистота.
Допустимый перепад давления по каждому контуру.
Тип подключения/габаритные ограничения, требования к материалам.

Документы, сервис, логистика

Паспорт, РЭ, протоколы; по запросу — чертёж (PDF/DWG), спецификация материалов.
Сервис: химическая промывка (реагенты на складе), регламент ТО; для разборных — комплекты уплотнений.
Отгрузка со склада/под заказ, доставка по РФ и ЕАЭС, страхование груза по запросу.

Готовы предложить Heat Exchanger 10–100 кВт сегодня

8 (804) 333-71-04 Получить КП Каталог: паяные ПТО

ООО «АТУ» • sn22.ru

FAQ — 10 вопросов

30 кВт — это реальная мощность на любых режимах?

Нет, мощность достигается при заданных ΔT и расходах. Мы считаем по вашим режимам и даём расчётную записку.

Что выбрать для гликоля?

Паяный с никелевой пайкой либо разборный с EPDM/FKM, с коррекцией U по вязкости.

Как подобрать размер под бойлер ГВС?

Берём требуемую производительность ГВС (л/мин и ΔT), считаем Q и проверяем пинч/ΔP, закладываем fouling-запас.

Какие сервис-интервалы?

Промывка по факту роста ΔP/падения Т. Для грязных сред — регламент сезон/раз в 2–3 сезона.

Можно ли увеличить «завтра» мощность?

У разборных — наращиваем пакет пластин (в пределах рамы). У паяных — берём старший типоразмер.

Какие подключения у 30 кВт?

Чаще G 1″ / 1¼″. Уточняем по серии и требуемым расходам/ΔP.

Чем отличается 316L от 304?

316L устойчивее к хлоридам/агрессивным средам; 304 — экономичнее для нейтральной воды.

Даете ли чертёж до оплаты?

Да, отправляем габарит/узловые присоединения и спецификацию материалов.

Организуете пусконаладку?

Да, по запросу. Также поставляем реагенты и ЗИП.

Есть ли титановые исполнения?

Да, под морскую воду/агрессивные среды — под заказ.

Экспресс-подбор и КП

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
