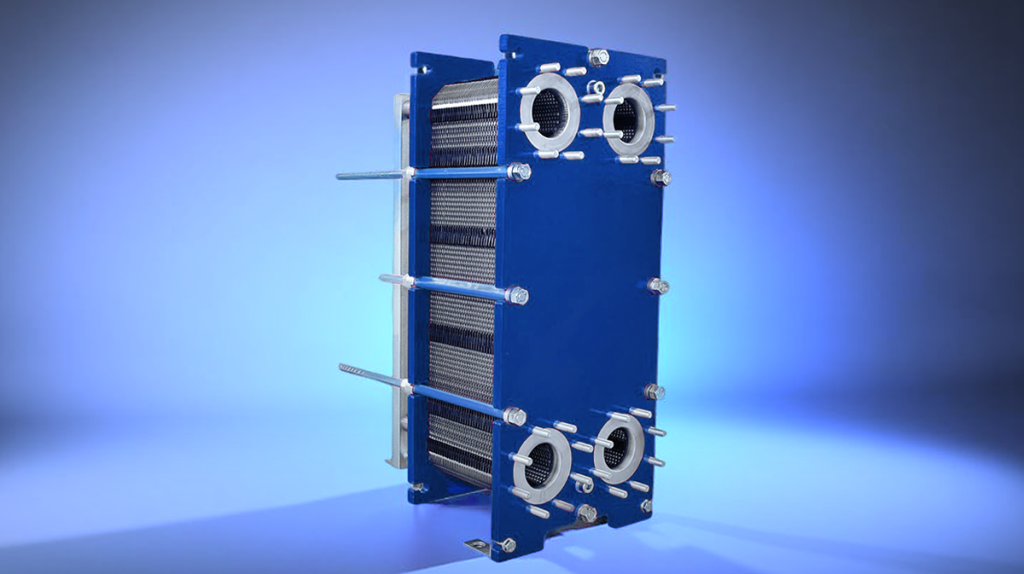

Heat exchanger — примеры применений — Heat exchangers снижают энергозатраты и повышают эффективность технологических процессов.

Принцип работы

Теплообменник передаёт тепло от горячего потока к холодному через теплопроводную стенку без смешивания сред. Наиболее эффективен противоток; устойчивый к возмущениям — перекрёстный. Базовое уравнение: Q = k · A · ΔT_эфф, где ΔT_эфф — LMTD с поправкой F на схему.

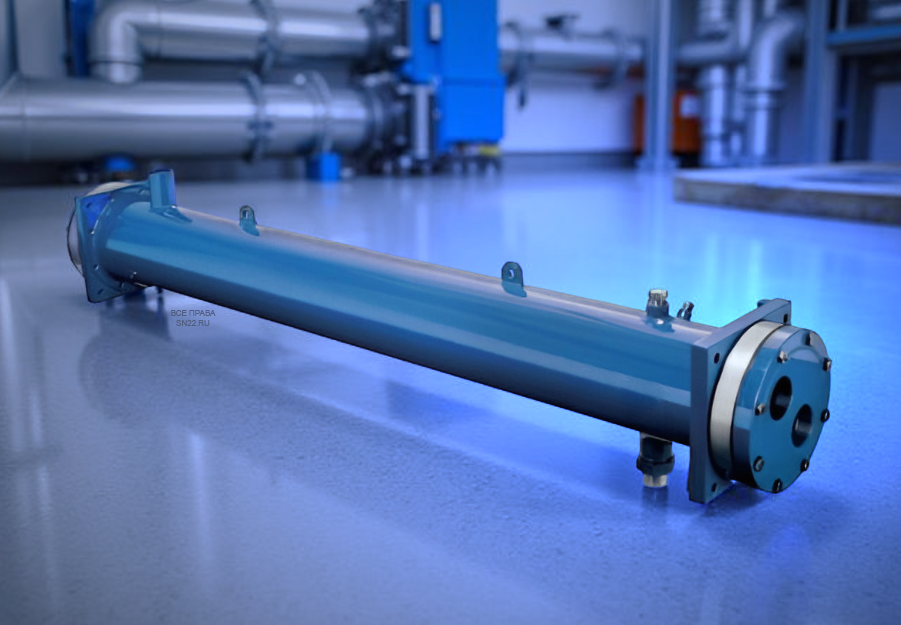

Plate и shell-and-tube теплообменники — Plate: компактность и высокий k. Shell-and-tube: стойкость к высоким T/P и агрессивным средам.

Plate vs Shell-and-Tube — краткое сравнение

Критерий	Plate (разборный/паяный)	Shell-and-tube
Теплопередача (k)	Высокая, турбулентность рифления	Средняя/высокая, зависит от перегородок
Температуры/давления	Средние/высокие (паяные — выше)	Очень высокие, пар/масла/газ
Чистота сред	Требовательнее к чистоте (паяные)	Более терпим к загрязнениям
Сервис	Разборный — легко мыть; паяный — химпромывка	Механическая чистка труб и пучков
Размер/масса	Компактный, лёгкий	Крупнее при той же мощности
Типовые области	HVAC/ГВС, чиллеры, ТН, пищевка	Энергетика, нефтехимия, пар, агрессивные среды

«Калькулятор в уме»: Q, расход и ΔT

Быстрая оценка расхода: Q (кВт) = 1.163 × G (м³/ч) × ΔT (K) ⇒ G = Q / (1.163×ΔT).

Пример HVAC: 100 кВт при ΔT=10 K ⇒ G ≈ 8.6 м³/ч.
При паре используем энтальпию конденсации: Q = ṁ_пар · (h_вх−h_вых).
Размер поверхности: A ≈ Q / (k · LMTD) + 10–20% запас на fouling.

Чек-лист подбора (что прислать инженеру)

Теплотехника

Нагрузка Q, Твх/Твых по обоим контурам
Допустимый «пинч» (минимальная разность)
Режим: противоток/перекрёстный

Среды и материалы

Вода/гликоль %/пар/масла/кислоты
Материал пластин/труб: 304/316L/титан/сплавы
Уплотнения: EPDM/NBR/FKM (для разборных)

Гидравлика/монтаж

Допустимый ΔP по обоим контурам
Подключения: G-резьба/DN фланцы, ориентация
Ограничения по габаритам/массе

Очистка, химия и обслуживание

Загрязнения (накипь, шлам, коррозионные отложения) повышают ΔP и снижают теплопередачу. Рекомендуем:

Регулярный контроль падения температур/давления и сезонную промывку;
Для паяных — химическая циркуляционная промывка;
Для разборных — осмотр/мойка пластин, замена уплотнений.

Подберём heat exchanger и подготовим КП сегодня

Получить КП Каталог пластинчатых Средства для промывки

Есть ЗИП: прокладки/пластины — поставка со склада по РФ и ЕАЭС.

FAQ — 10 вопросов

Какой тип выбрать для ГВС/ИТП?

Пластинчатые: компактные, высокий k, быстро масштабируются. Для грязных сред — разборные.

Когда нужен кожухотрубный?

При высоких T/P, паре, агрессивных средах и больших расходах — выше стойкость и ремонтопригодность.

Как быстро прикинуть расход?

G ≈ Q/(1.163·ΔT). Пример: 200 кВт при ΔT=10 ⇒ ~17.2 м³/ч.

Какой запас по мощности закладывать?

10–20% на fouling и вариативность режимов, точнее — по исходным данным.

Работа на гликоле возможна?

Да, учтём концентрацию; корректируем расчёт по вязкости/теплоёмкости и ΔP.

Чем отличается разборный от паяного?

Разборный обслуживается и моется; паяный компактнее, но чистка только химическая.

Признаки загрязнения?

Рост ΔP, падение температур на выходе при том же расходе — сигнал к промывке.

Доступны ЗИП и реагенты?

Да: уплотнения/пластины и химреагенты доступны со склада.

Предоставляете чертежи/ПНР?

Да, выдаём чертёж, паспорт/РЭ и организуем шефмонтаж/ПНР.

Как выбрать материал пластин/труб и уплотнений?

Вода — 304/316L + EPDM; морская/агрессивная среда — титан/сплавы + FKM; масла/углеводороды — NBR. Уточняем по химсоставу и температуре.

Подобрать в каталоге
