Правильный монтаж пластинчатого теплообменника — залог герметичности, ресурса и высокого k. Ниже — пошаговый монтаж, структура сметы и практические способы усиления теплообмена с формулами и микро-примерами для ЖКХ и промышленности.

Нужны монтаж и усиление теплообмена под ваш режим?

Пришлите исходные данные — вернём схему обвязки, смету и рекомендации за 15–60 минут.

8 (804) 333-71-04 Написать инженеру Услуги по монтажу и ПНР Каталог решений

ООО «АТУ» • По РФ и ЕАЭС • Паспорт и протоколы испытаний в комплекте.

Содержание:

Этапы монтажа пластинчатого теплообменника
Подключение, прижим и герметичность
Расценки и составление сметы
Способы улучшения теплообмена
Быстрые формулы и микро-примеры
Видео
Заключение
FAQ

Комплексный подход к применению пластинчатых теплообменников — Компактность, сервисопригодность и высокая удельная теплопередача — ключевые плюсы пластинчатых аппаратов.

Добавь сюда фото или видео

Этапы монтажа пластинчатого теплообменника

Соблюдение последовательности и допусков снижает риски перекоса пакета, «подсоса» фланцев и преждевременного износа прокладок.

1) Подготовка теплообменника

Удалите транспортные консерванты/заглушки; визуально проверьте вмятины/царапины/коррозию.
Сверьте комплектацию (рамные плиты, пакет пластин, шпильки/гайки, лапы, паспорт).
Проверьте заводской размер сжатия пакета и состояние прокладок крайних пластин.

2) Основание и доступ для сервиса

Основание держит массу с рабочей средой + гидроудары/вибрацию.
Уровень по двум осям: допуск ≤ 1 мм/м.
Виброразвязка при соседстве насосов/вентиляторов.

Совет: оставьте свободную зону по длине пластины для разжатия/сервисного извлечения.

3) Установка и фиксация

Выставьте по уровню, закрепите через штатные отверстия.
Проверьте параллельность неподвижной и прижимной плиты.
Не допускайте боковой нагрузки от труб — аппарат не опора трубопроводов.

От чего зависит вес теплообменника — Правильная опора и соосность патрубков — основа долгой службы рамы и пакета.

Подключение, прижим и герметичность

Подключение трубопроводов

Жёстко закрепите трубопроводы на собственных опорах, сняв нагрузку с патрубков аппарата.
Соблюдайте соосность/параллельность; компенсаторы — до фланцев аппарата.
Фильтрация: сетчатый фильтр/грязевик 200–300 мкм на более «грязной» стороне.

Прижим пакета и проверки

Затяжку шпилек выполняют крест-накрест, равномерно, микрошагами:

Перекос кромок ≤ 10–20 мм.
Контроль: размер сжатия/момент затяжки — по паспорту модели.
Гидроиспытания: от пониженного к рабочему; осмотр кромок/стыков и «сухих» зон.

Важно: через 24–48 часов работы выполните контрольную протяжку (прокладки «усаживаются»).

Расценки и составление сметы

Итоговая стоимость = оборудование + материалы + работы + логистика/ПНР.

Статья	Состав работ/поставки	Примечание/рекомендация
Теплообменник	Аппарат в сборе, паспорт, ЗИП (по ТЗ)	Материал пластин/прокладок, PN/темп. графики
Основание/рама	Закладные, вибровставки, фиксация	Расчёт на массу с заполнением
Обвязка	Фланцы, компенсаторы, арматура, фильтры	Материал по среде (углеродка/нерж/оцинк.)
Монтаж	Разгрузка, выверка, подключение	Краны, СИЗ, допуски
ПНР	Гидроиспытания, протяжка, настройка	Протоколы испытаний
Логистика/прочее	Доставка, шеф-монтаж, вывоз тары	По региону/сезону

Практика: в КП добавляйте схему обвязки, список материалов, такт-план и требования к площадке (подъезд, питание, вода для испытаний).

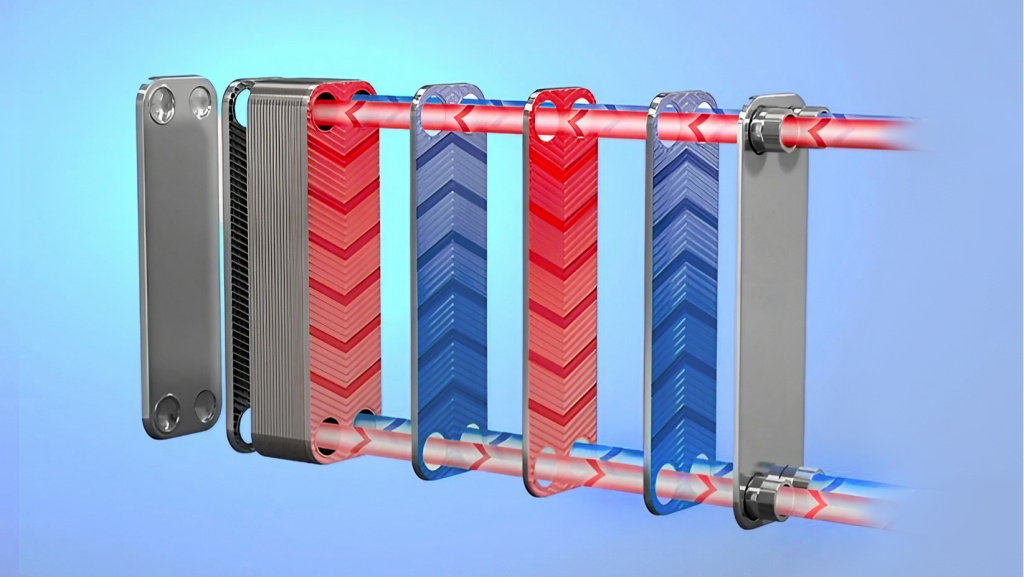

Методы улучшения теплообмена — Усиление теплообмена достигается конструктивными и режимными мерами.

Способы улучшения теплообмена

Выбор метода зависит от среды, загрязняемости, допустимых потерь давления и ресурса материалов.

Метод	Эффект	Диапазон/настройки	Ограничения	Пример из практики
Рост ΔT	Прямое ↑ Q при том же расходе	В пределах ТУ по материалам	Термонапряжения	ГВС: 60/30→65/30 даёт +≈8–10%
Турбулизирующие вставки	↑ коэффициента теплоотдачи	Скорость 0,8–1,5 м/с	Рост Δp	Маслохолодильник: +15–25% при Δp +10 кПа
Оребрение/витые трубки	↑ площади/закрутка потока	Шаг/высота рёбер по ТЗ	Засоряемость	Охл. воды: −15% масса при той же мощности
Пульсация давления	Лучшее перемешивание	0,5–2 Гц, малая амплитуда	Кавитация/удары	Пищевка: +20–40% на вязких средах
Ультразвук/акустика	Тоньше погранслой, меньше накипи	Подбор по частоте/мощности	Герметичность, шум	Цирк. контур: +10–20% при чистой воде
Магнитное поле	Влияние на кристаллизацию солей	Для проводящих жидкостей	Эффект вариативен	ЖКХ: снижение отложений на 10–15%

Выбор метода: учитывайте прочность, допустимый Δp, загрязняемость, совместимость материалов и экономику (энергия/сервис).

Быстрые формулы и микро-примеры

Тепловая нагрузка

Q = m × c_p × ΔT. Пример: 1,2 м³/ч воды ≈0,333 кг/с, ΔT=20 K ⇒ Q ≈ 0,333×4,18×20 ≈ 27,8 кВт.

Логарифмическая ΔT

ΔT_lm = (ΔT₁−ΔT₂) / ln(ΔT₁/ΔT₂). Пример: 70→40 °C ↔ 20→45 °C: ΔT₁=50, ΔT₂=−5 (меняем контуры/схему), корректнее пересчитать на противоток → ΔT_lm ≈ 32–38 K в типовых ИТП.

Площадь теплообмена

A ≈ Q / (k × ΔT_lm). Для Q=100 кВт, k=2500 Вт/м²·K, ΔT_lm=30 K ⇒ A ≈ 1,33 м² (без загрязнений и запаса). Рекомендуйте запас 10–30% + проверка Δp.

Лайфхак: просите в КП кривые потерь давления, скорости в каналах и карту сервиса (CIP/механика, интервалы).

Видео

Заключение

Грамотный монтаж + корректная обвязка = надёжность и высокий КПД. Усилить теплообмен можно конструктивно и режимно, подбирая решения под среду и ограничения по давлению/температуре. Регламентный сервис (фильтрация, промывки, контроль протяжки) сохраняет эффективность на всём ресурсе.

Нужен монтаж или аудит теплообменника?

Подготовим смету, схему обвязки и план ПНР под ваши условия.

Позвонить 8 (804) 333-71-04 Написать инженеру Услуги по монтажу и ПНР Каталог решений

ООО «АТУ» • sn22.ru

FAQ

Нужно ли опорное основание, если аппарат небольшой?

Да. Даже малые аппараты требуют ровной опоры и снятия нагрузок от труб — иначе растут риски перекоса и протечек.

Через сколько подтягивать шпильки после пуска?

Обычно через 24–48 часов и далее по регламенту производителя: прокладки после прогрева «усаживаются».

Можно ли ставить аппарат «внатяг» между трубами?

Нет. У труб должны быть собственные опоры и компенсаторы до фланцев аппарата.

С какого метода улучшения теплообмена начать?

С режимных: чистота каналов, фильтрация, корректные ΔT и расходы; затем — турбулизаторы/витые трубки, далее — ультразвук/акустика при необходимости.

Как понять, что мощности не хватает из-за загрязнения?

Растёт Δp при прежнем расходе, падает температура выхода/мощность. Нужна промывка (CIP) или механическая чистка.

Какая фильтрация достаточна для ИТП/ГВС?

Грязевик 200–300 мкм на «грязной» стороне, промывка по росту Δp. На подпитке — сетка тоньше.

Повлияет ли увеличение ΔT на ресурс?

Да, повышает термонапряжения. Проверяйте допуски материалов и прокладок, не выходите за ТУ.

Есть ли смысл в магнитной обработке воды?

Эффект вариативен. Используйте как дополнение к фильтрации/химподготовке, а не замену.

Подходит ли ультразвук для всех аппаратов?

Нет. Нужна оценка герметичности и крепежей; излишняя мощность может привести к протечкам.

Нужен ли запас по площади при подборе?

Да, обычно 10–30% к A с проверкой Δp. Это компенсирует загрязнение и сезонные пики.
