Прокладка теплообменника: ключ к герметичности и эффективности

Q: Как хранить прокладки на складе?

+5…+25 °C, без УФ/озона, в закрытой таре. Держите комплект критичных позиций на сезон.

Прокладки в пластинчатом теплообменнике обеспечивают герметичность каналов, разделяют потоки и позволяют аппарату безопасно работать под давлением и температурой. Ниже — виды материалов (EPDM/NBR/FKM), признаки износа, правила монтажа/хранения и чек-лист подбора и заказа ЗИП.

Нужны прокладки и пластины к вашему теплообменнику?

Подберём по модели, фото шильдика или замерам профиля — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить подбор Каталог прокладок и пластин Подобрать теплообменник

ООО «АТУ» • Работаем по РФ и ЕАЭС • Экспресс-подбор и поставка со склада.

Пластины и уплотнения Пластинчатые разборные ТО Паяные теплообменники Кожухотрубные теплообменники

Содержание:

Коротко (TL;DR)
Зачем нужна прокладка
Материалы и области применения
Тип крепления: клипса vs клей
Когда менять прокладки
Срок службы, хранение и условия
Монтаж и типовые ошибки
Подбор: по модели или по замерам
Чек-лист заказа ЗИП
FAQ — 10 вопросов

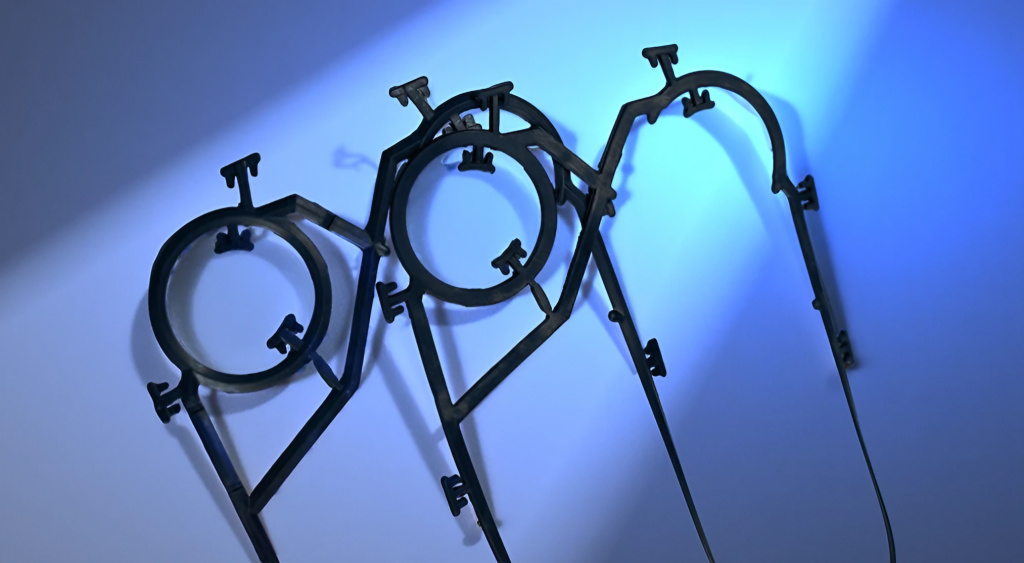

Прокладка теплообменника — пример уплотнения — Прокладки формируют каналы и разделяют потоки — герметичность и безопасность аппарата.

Коротко (TL;DR)

EPDM — вода/ГВС, устойчивость к пару, чаще для ЖКХ/пищевки при нейтральных средах.
NBR — маслосодержащие среды/углеводороды.
FKM (Viton) — повышенные температуры/агрессивные среды.
Тип крепления: клипсовые (быстрый сервис) и клеевые (для ряда моделей/условий).
Менять при протечках, потере эластичности, трещинах, росте Δp и падении теплопередачи.

Зачем нужна прокладка в теплообменнике

Уплотнения устанавливаются между пластинами и:

обеспечивают герметичность каналов при давлении/температуре;
разделяют контуры, исключая смешивание теплоносителей;
позволяют разбирать/собирать аппарат для сервиса и промывки.

Материалы и области применения

Материал	Типовые среды	Диапазоны*	Комментарии
EPDM	Вода, ГВС, слабощёлочные/нейтральные	До ~150 °C (зависит от смеси), давление — по паспорту аппарата	Хорошая стойкость к пару/озону; не для нефтепродуктов
NBR (нитрил)	Масла, углеводороды	Обычно до ~110–120 °C	Оптимальна для маслосодержащих сред, ограничена по пару
FKM (Viton)	Агрессивные среды, высокие T	До ~200 °C	Дороже, но держит высокие температуры и хим. воздействие

* Конкретные пределы — по рецептуре резины/паспорту производителя аппарата и условиям эксплуатации.

Тип крепления: клипса vs клей

Тип	Где встречается	Плюсы	Особенности
Клипсовые	Большинство современных моделей	Быстрая замена, нет ожидания полимеризации	Требуются правильные клипсы/пазы, контроль посадки
Клеевые	Часть линейки старых/спец. моделей	Надёжная фиксация, меньше риск сдвига	Нужна подготовка поверхностей и выдержка по времени

Как понять, что пора заменить прокладки

Появились протечки по стыкам/дренажу.
Потеря эластичности, трещины, локальные «заломы» профиля.
Растёт перепад давления (Δp) и/или падает температура на выходе при прежней нагрузке.

Пластинчатый теплообменник — пример аппарата с прокладками — Регулярный осмотр уплотнений совмещаем с очисткой пластин от накипи/отложений.

Срок службы, хранение и условия

Срок службы: зависит от температуры/химии/циклов; контроль по факту состояния.
Хранение: +5…+25 °C, без прямого солнца, в закрытой таре; избегать озонообразующих источников.
Запас: держите комплект критичных позиций на складе (особенно в отопительный сезон).

Практика: при плановой остановке меняйте проблемные прокладки комплектно по секции — это сокращает простой.

Монтаж и типовые ошибки

Очистите посадочные места, проверьте «замки» клипс/слой клея, не тяните прокладку по кромкам.
Равномерная затяжка шпилек крест-накрест, контроль шага и момента по паспорту.
После пуска — контроль утечек, повторная протяжка после термоциклов (если предусмотрено).

Подбор: по модели или по замерам

Идеальный вариант — модель/серийник по шильдику. Если шильдик утерян — подберём по замерам:

габариты пластины (высота/ширина/толщина);
шаг/профиль прокладки (фото профиля и углов);
диаметр портов, расположение отверстий;
условия работы (среда, температура, давление).

Чек-лист заказа ЗИП

Модель аппарата и количество прокладок/пластин.
Материал прокладок (EPDM/NBR/FKM) и тип крепления (клипса/клей).
Среда, температура, давление; требования по пищевому допуску (если нужно).
Сроки и способ доставки, необходимость монтажа/сервиса.

Подберём и поставим прокладки под вашу задачу

Позвонить 8 (804) 333-71-04 Получить КП Перейти в каталог Экспресс-подбор ПТО

FAQ — 10 вопросов

Какой материал выбрать: EPDM, NBR или FKM?

EPDM — вода/паро-образные среды; NBR — масла/углеводороды; FKM — агрессивные и высокотемпературные среды. Выбор по среде и температуре.

Как определить тип крепления прокладки?

По конструкции паза на пластине и документации модели: если есть замковые элементы — клипса; если гладкое седло — чаще клеевая.

Нужно ли менять все прокладки сразу?

Желательно комплектно по секции/блоку. Точечная замена допустима, но может привести к разнотолщинности и локальным утечкам.

Чем опасна работа с «задубевшими» уплотнениями?

Падает герметичность, растёт риск смешения контуров и коррозии, увеличиваются потери тепла и расход насосов.

Можно ли ставить аналоги неоригинальных прокладок?

Да, если профиль, материал и посадка идентичны. Мы подбираем совместимые аналоги по модели/замерам и рабочим условиям.

Есть ли пищевые/санитарные требования к прокладкам?

Для пищевых/фарма-сред — требуются материалы с соответствующими допусками. Уточняйте при заказе.

Какие ошибки при монтаже самые частые?

Недостаточная очистка посадочного места, перекосы, перетяжка шпилек без крест-накрест схемы, отсутствие контрольной протяжки.

Как хранить прокладки на складе?

В закрытой таре, при +5…+25 °C, без УФ и озона. Не хранить рядом с электродвигателями/сваркой (озон).

Как быстро можно подобрать прокладки, если нет шильдика?

Отправьте фото пластины/профиля с линейкой и размеры — обычно идентифицируем модель в течение рабочего дня.

Нужна ли повторная протяжка после пуска?

Рекомендуется после первых термоциклов (если предусмотрено паспортом), затем по регламенту ТО.
