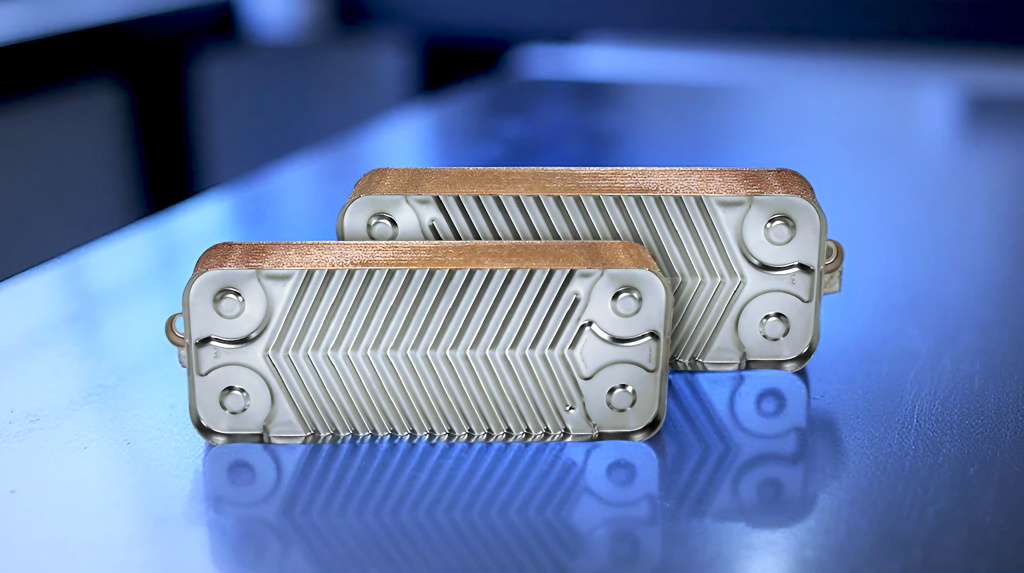

Термосистемы — Термосистема: теплообменник + насосы + автоматика + безопасность и сервис

Что такое термосистема

Термосистема — это увязанный комплект узлов для передачи и регулирования тепла: теплообменный аппарат, насосная группа, запорная и регулирующая арматура, датчики, автоматика и безопасность. Цель — обеспечить требуемые температуры/расходы при минимальных энергозатратах и безопасной эксплуатации.

Состав и функции узлов

Узел	Функция	Что важно при подборе
Пластинчатый теплообменник (паяный/разборный)	Развязка контуров, нагрев/охлаждение	Площадь, материал пластин, уплотнения, Δp
Насос(ы) циркуляции	Обеспечить расчётный расход	Напор, КПД, частотное управление
Регулирующий клапан	Точное поддержание температуры	Kv, перепад давления, тип привода
Фильтры/грязевики	Защита каналов ПТО	Съёмный стакан/магнит, падение давления
Датчики T/p/расхода	Контроль и аварийная защита	Класс точности, места установки
Предохранительная арматура	Защита от превышения p/T	Настройка, пропускная способность
Теплоизоляция/компенсаторы	Снижение потерь, защита от деформаций	Материал, толщина, температура

Типовые схемы отопления и ГВС

Отопление (смесительный узел): ПТО — насос — трёхходовой клапан — погодозависимое регулирование. Универсальная схема для ИТП.
ГВС — одноступенчатая: ПТО «тепловая сеть → ГВС» при стабильной сети.
ГВС — двухступенчатая: первая ступень от обратки отопления, вторая — от подачи. Выше КПД в межсезонье.
Первичный/вторичный контур: пригодно, если есть несколько потребителей с разными режимами.

Сценарий	Схема	Плюсы	На что смотреть
ИТП жилого дома	ПТО+смесительный узел	Стабильность, безопасность	Δp 0,2–0,6 бар/контур, запас по площади 10–15%
ГВС c пиками	Двухступенчатая	Экономия тепла	Регулирование и приоритет ГВС
Производство	Раздельные контуры	Гибкость, сервис	Материалы пластин/уплотнений

Исходные данные и опросный лист

Параметр	Что указать	Ед.	Пример
Назначение	Отопление/ГВС/охлаждение	—	ГВС двухступ.
Расход(ы)	по каждому контуру	м³/ч	10
Температуры	вход/выход обоих контуров	°C	80→60 / 10→50
Допустимая Δp	по каждому контуру	бар	≤0,5
p/T рабочие макс.	давление и температура	бар/°C	10 / 90
Вода/среда	качество, гликоль %	—	вода, гликоль 30%
Требования	материалы, сертификаты	—	AISI316, EPDM

Формулы и два примера расчёта

Тепловая мощность: Q = m · c · ΔT. Для воды c ≈ 4,18 кДж/(кг·К); m ≈ ρ·V, где ρ≈1000 кг/м³, V — м³/с.

Площадь ПТО: A = Q / (U · ΔT_lm), где U — коэффициент теплопередачи, ΔT_lm — логарифмическая средняя разность температур.

Пример 1 (ГВС, проточный): нужно нагреть 2,0 м³/ч воды с 10 до 60 °C.
m ≈ 2000/3600 = 0,556 кг/с; Q ≈ 0,556·4,18·(60−10) ≈ 116 кВт. При U=3500 Вт/м²·К и ΔT_lm=20 °C → A ≈ 1,66 м². Закладываем 1,8–2,0 м² с запасом.

Пример 2 (отопление): требуется 300 кВт при режимах сети 95/70 °C и СО 70/55 °C, расход СО 12 м³/ч. Для типового U=3000 Вт/м²·К и ΔT_lm≈17 °C получаем A ≈ 5,9–6,2 м². Проверяем Δp и скорости — при необходимости выбираем другой профиль пластин.

Гидравлика и насосы

Скорости в портах (вода): 1,5–3,0 м/с; >5 м/с — шум и эрозия, <1 м/с — риск отложений.
Потери давления: обычно 0,2–0,6 бар на контур — компромисс между теплоотдачей и энергией насосов.
Мощность насоса (оценка): P_эл ≈ (ρ·g·Q·H)/(η_группы), где H — напор, η — общий КПД.

Среда	Реком. скорость	Δp на контур	Комментарий
Вода	1,5–3,0 м/с	0,2–0,6 бар	Баланс U и энергозатрат
Гликоль 30–40%	1,2–2,0 м/с	0,2–0,5 бар	Вязкость ↑ → Δp ↑
Масла	0,5–1,2 м/с	0,1–0,3 бар	Пластины L-профиля

Автоматика и управление

Погодозависимое регулирование подачи в отопление по уличному датчику.
Приоритет ГВС (если общий источник) — исключает «провал» температуры горячей воды.
Датчики Δp на коллекторе — стабильная работа насосов с ЧРП.
Контроль безопасности: аварийные уставки T/p, сигнализация протечек, блокировка при низком расходе.

Материалы и вода

Условия	Пластины	Уплотнения	Заметки
Вода/гликоль ≤40%	AISI 316	EPDM	Стандарт ЖКХ/ИТП
Пищевые/санитарные	AISI 316L	EPDM (пищ.)	Соблюдать санитарные нормы
Морская вода	Титан Gr.2	EPDM/Viton	Макс. стойкость к коррозии
Масла/нефть	AISI 316/никель	NBR/HNBR	Совместимость по MSDS

Монтаж, наладка и сервис

Чек-лист монтажа

Сервисный зазор со стороны подвижной плиты = длине пакета пластин.
Фильтр перед ПТО, воздухоотводчики и дренажи.
Компенсаторы температурных деформаций на подводах.
Правильный противоток и обвязка датчиков T/p.

Регламент обслуживания

Инспекция Δp и температур — ежемесячно.
Промывка ПТО — 6–12 мес. по качеству воды.
Замена уплотнений — раз в 3–7 лет по состоянию.
Калибровка датчиков — ежегодно.

Итог: правильно спроектированная термосистема обеспечивает комфорт, экономит энергию и снижает риски аварий. Если нужно быстро проверить ваш проект — пришлите исходные данные.

FAQ — по термосистемам отопления и ГВС

Чем термосистема лучше прямого подключения к тепловой сети?

Развязывает контуры по давлению и температуре, стабилизирует режимы, защищает оборудование и упрощает управление.

Какой теплообменник выбрать: паяный или разборный?

Паяный — компактный и недорогой для чистых сред; разборный — удобен для сервисa и масштабируемости. Выбор зависит от воды и режима.

Какой закладывать запас по площади ПТО?

10–15% для чистой воды, до 20% при низких ΔT и риске отложений.

Какие Δp считать нормальными?

Обычно 0,2–0,6 бар на контур воды — компромисс между теплоотдачей и энергозатратами насосов.

Нужна ли водоподготовка?

Да, она снижает масштабирование, продлевает ресурс ПТО и автоматики. Минимум — фильтры и умягчение при необходимости.

Что критично в автоматике?

Погодозависимая кривая, приоритет ГВС, корректная установка датчиков и защита по аварийным уставкам.

Как часто чистить ПТО?

Ориентир — 6–12 месяцев, либо по росту Δp и падению температуры. См. нашу статью о промывке ПТО.

Можно ли увеличить мощность действующего узла?

Для разборного ПТО — часто да, добавлением пластин при пересчёте гидравлики и усилия сжатия.

Как оценить насосную мощность?

По формуле P≈ρgQH/η; важно считать суммарные потери в контуре и подобрать ЧРП для экономии.

Сколько времени занимает подбор?

При наличии исходных данных — расчёт и смета обычно готовы в течение часа.
