Принципы работы и устройство теплового пункта — руководство по ИТП и ЦТП

Это часть цикла о тепловых пунктах. Начните с полного обзора — «Что такое ИТП: ИТП, ЦТП и БТП»; комплектацию узла под ваш объект посчитаем на странице «Комплектация тепловых пунктов».

Тепловой пункт — это комплекс оборудования для приёма теплоносителя из тепловой сети, его подготовки и распределения по системам отопления и ГВС здания. Включает теплообменники, насосы, автоматику регулирования и приборы учёта тепла.

Нужен расчёт и проект теплового пункта?

Наши инженеры спроектируют ИТП или ЦТП под ваш объект. Подберём оборудование, рассчитаем мощности и составим техническое задание для монтажа.

Позвонить 8 (804) 333-71-04 Получить проект Рассчитать ИТП Каталог тепловых пунктов

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Индивидуальные тепловые пункты Центральные тепловые пункты Пластинчатые теплообменники Насосы для ИТП

Содержание:

Принцип работы теплового пункта
Устройство и основные элементы
Типы тепловых пунктов
Преимущества ИТП
Основное оборудование
Системы автоматизации
Расчёт и проектирование
Монтаж и пуско-наладка
Эксплуатация и обслуживание
FAQ

В условиях переменчивого климата и продолжительного отопительного сезона, особенно актуального для России, рациональное использование систем теплоснабжения становится необходимостью. Современные технологии позволяют обеспечить качественное и экономичное распределение тепла в жилых домах, на промышленных объектах и в зданиях социального назначения. Одним из ключевых компонентов таких систем является тепловой пункт. Рассмотрим, в чём заключается его принцип работы и каким образом он помогает поддерживать стабильное и эффективное теплоснабжение.

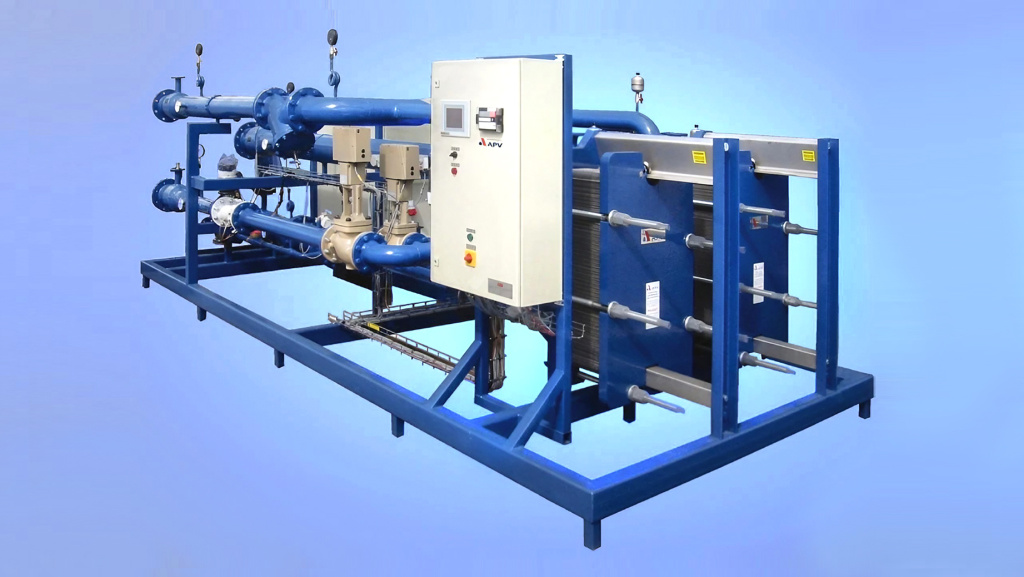

Принципы работы и устройство теплового пункта — Схема устройства индивидуального теплового пункта

Принцип работы теплового пункта

Тепловой пункт работает как промежуточное звено между магистральной тепловой сетью и внутренними системами здания. Основные этапы процесса:

Подача теплоносителя. Теплоноситель (обычно горячая вода) поступает из магистрали в теплообменник, где распределяется тепло на систему горячего водоснабжения (ГВС) и отопления.
Обратный трубопровод. После отдачи тепла в контурах ИТП, теплоноситель уходит обратно по магистрали в котельную для повторного нагрева.
Гребенчатый (распределительный) узел. Отсюда нагретая вода подаётся к конечным потребителям, будь то квартиры, производственные помещения или административные объекты.

Благодаря оптимальной настройке и автоматике, каждый потребитель получает воду одинаковой температуры и с требуемым давлением, вне зависимости от этажности дома или удалённости от центральной магистрали.

Важно: Тепловой пункт снижает температуру сетевой воды с 130–150°C до комфортных 70–80°C для отопления и 50–60°C для ГВС, обеспечивая безопасность и экономию энергии.

Устройство теплового пункта

Современный тепловой пункт включает следующие основные элементы:

Теплообменник. Передаёт тепло от магистрали тепловой сети к внутреннему контуру отопления или ГВС.
Насосы. Обеспечивают циркуляцию, подпитку и смешивание потоков, поддерживая нужный напор и расход.
Фильтры. Устанавливаются на входном/выходном патрубках, чтобы задерживать механические загрязнения и продлевать срок службы оборудования.
Регуляторы давления и температуры. Позволяют автоматизировать управление, обеспечивая стабильность параметров при изменяющихся условиях.
Запорная арматура. Используется для отключения участков при аварийных ситуациях или проведении ремонтных работ.
Прибор учёта тепла. Фиксирует количество потреблённого теплоносителя и позволяет рассчитывать точную оплату за энергию.
Распределительная гребёнка. Направляет воду в отдельные контуры (отопление, ГВС, вентиляцию и т.д.).

Элемент ИТП	Функция	Типовые параметры	Срок службы
Пластинчатый теплообменник	Передача тепла от сетевой воды	Мощность 50–2000 кВт	15–20 лет
Циркуляционный насос	Прокачка теплоносителя	Напор 2–6 м, расход 1–50 м³/ч	8–12 лет
Регулятор температуры	Поддержание заданной температуры	Диапазон 30–90°C	10–15 лет
Теплосчётчик	Учёт потреблённого тепла	Точность ±2–3%	12–16 лет
Грязевик (фильтр)	Очистка от механических примесей	Ячейка 0,5–2 мм	20–25 лет

Типы тепловых пунктов

Индивидуальный тепловой пункт (ИТП)

Обслуживает одно здание
Мощность 50–500 кВт
Автономное регулирование
Точный учёт потребления
Быстрая окупаемость (2–4 года)

Центральный тепловой пункт (ЦТП)

Обслуживает группу зданий
Мощность 500–5000 кВт
Централизованное управление
Сложная система распределения
Высокие капитальные затраты

Готовые тепловые пункты под ваш объект

Соберём под тепловую нагрузку и схему присоединения; срок отгрузки подтвердим за 30 минут.

Подобрать ИТП в чате

Преимущества использования индивидуальных тепловых пунктов

Индивидуальный тепловой пункт (ИТП) — это локальная система, которая позволяет автономно регулировать температуру в здании или группе зданий:

Экономия ресурсов. За счёт точной погодозависимой настройки снижается расход топлива или тепловой энергии на 15–30%.
Стабильное теплоснабжение. Независимо от удалённости от ЦТП или котельной, каждый объект получает воду нужной температуры.
Удобство обслуживания. Аварийная арматура, фильтры и насосы расположены в одном месте, упрощая ремонт и диагностику.
Учёт теплопотребления. Приборы учёта позволяют вести точный контроль расхода и планировать затраты.
Независимость от соседей. Аварии в соседних домах не влияют на работу вашего ИТП.
Возможность программирования. Снижение температуры в ночное время и выходные дни экономит до 20% энергии.

Экономический эффект от установки ИТП

Типовой жилой дом (150 квартир):

Экономия тепла: 20–25% в год
Экономия в рублях: 800–1200 тыс. руб/год
Стоимость ИТП: 2–3 млн руб
Срок окупаемости: 2,5–3,5 года
Экономия за 10 лет: 6–8 млн руб

Основное оборудование теплового пункта

Теплообменники

Сердце любого теплового пункта — теплообменник. В ИТП чаще всего используют пластинчатые разборные модели:

Тип теплообменника	Применение в ИТП	Преимущества	Недостатки
Пластинчатый разборный	Отопление, ГВС	Компактность, высокий КПД, лёгкое обслуживание	Ограничения по температуре (до 180°C)
Пластинчатый паяный	ГВС, системы охлаждения	Высокое давление, отсутствие прокладок	Невозможность разборки
Кожухотрубный	Промышленные ИТП	Высокие температуры и давления	Большие габариты, сложное обслуживание

Насосное оборудование

В составе ИТП используются различные типы насосов:

Циркуляционные насосы отопления — обеспечивают движение теплоносителя по контуру отопления
Насосы ГВС — прокачивают горячую воду через теплообменник ГВС
Подпиточные насосы — компенсируют утечки в системе отопления
Повысительные насосы — поднимают давление при недостаточном напоре в сети

Системы автоматизации ИТП

Современные тепловые пункты оснащаются автоматикой для оптимизации работы:

Погодозависимое регулирование

Датчик наружной температуры
Автоматическое изменение температуры подачи
Экономия тепла 15–25%
Поддержание комфорта в помещениях

Система диспетчеризации

Удалённый мониторинг параметров
SMS-уведомления об авариях
Архив данных за несколько лет
Веб-интерфейс для управления

Как ИТП решает проблему стабильного теплоснабжения

На территории Российской Федерации погодные условия весьма переменчивы, а продолжительность отопительного сезона составляет минимум 4 месяца, а в некоторых регионах все 12. В такой ситуации рациональное использование отопительных систем просто необходимость. Оплата коммунальных услуг на всех возлагается одинаково, а вот качество услуг у всех разное.

Все это зависит от удалённости от отопительных систем или центральных тепловых пунктов, задача которых — распределить тепло так, чтобы каждый объект получал воду одинаковой заданной температуры. В реальном мире за счёт протяжённости энергосетей такое распределение невозможно. Так и происходит, что некоторые из домов или отдельные квартиры не получают воду должной температуры и имеют постоянные проблемы с давлением.

В целом, каждый из потребителей теряет часть тепловой энергии, за которую он заплатил. Стоимость таких услуг является высокой, и с каждым годом тарифы возрастают, поэтому рациональнее решить эту проблему. Помочь в этом может индивидуальный тепловой пункт.

Принцип работы индивидуального теплового пункта

Из центральной системы горячая вода попадает в тепловой пункт и там, благодаря системе устройств и датчиков, в которые входит:

Термостаты — поддерживают заданную температуру теплоносителя
Датчики давления — контролируют давление в подающем и обратном трубопроводах
Насосы — обеспечивают циркуляцию и необходимый расход
Задвижки — регулируют и перекрывают потоки теплоносителя
Предохранители и клапаны — защищают систему от превышения давления

Вода распределяется по всем квартирам дома с одинаковой температурой и давлением для каждого потребителя. Эта система является аналогом центральных пунктов. Использование такого индивидуального теплового пункта, который настраивается и тестируется профессионалами, позволяет обеспечить единый уровень температуры и давления на всех этажах здания.

Расчёт и проектирование ИТП

Правильный расчёт теплового пункта включает несколько этапов:

Основные расчётные параметры

1. Тепловые нагрузки:

Отопление: Q₁ = V × ΔT × c × ρ (кВт)
ГВС: Q₂ = G × c × (t₂ - t₁) (кВт)
Вентиляция: Q₃ = L × ρ × c × ΔT (кВт)

2. Гидравлические параметры:

Расход сетевой воды: G = Q / (c × ΔT)
Потери давления в теплообменнике
Напор циркуляционных насосов

Пример расчёта для жилого дома на 100 квартир:

Тепловая нагрузка на отопление: 400 кВт
Нагрузка на ГВС: 150 кВт
Расход сетевой воды: 8–12 м³/ч
Площадь теплообменника отопления: 15–20 м²
Площадь теплообменника ГВС: 8–12 м²

Эксплуатация и обслуживание

Ежедневное обслуживание

Контроль показаний манометров
Проверка работы насосов
Снятие показаний теплосчётчика
Визуальный осмотр на протечки

Периодическое обслуживание

Промывка теплообменников (1–2 раза в год)
Очистка грязевиков (по мере загрязнения)
Поверка приборов учёта (раз в 4 года)
Замена прокладок (раз в 3–5 лет)

Практический совет: Регулярная промывка теплообменников химическими реагентами увеличивает их эффективность на 15–20% и продлевает срок службы в 1,5–2 раза.

Типовые проблемы и их решения

Проблема	Причина	Решение	Профилактика
Низкая температура в системе	Загрязнение теплообменника	Химическая промывка	Регулярная очистка грязевиков
Высокие потери давления	Засорение фильтров	Очистка/замена фильтров	Контроль каждые 2–4 недели
Неравномерный нагрев по этажам	Неправильная балансировка	Настройка регулирующих клапанов	Гидравлический расчёт при проектировании
Протечки в соединениях	Износ прокладок	Замена уплотнений	Плановая замена каждые 3–5 лет

FAQ — ответы на частые вопросы

В чём разница между ИТП и ЦТП?

ИТП (индивидуальный тепловой пункт) обслуживает одно здание, ЦТП (центральный) — группу зданий. ИТП даёт автономность, точный учёт и экономию 20–30%, но требует места в подвале. ЦТП дешевле в строительстве, но менее эффективен из-за потерь в распределительных сетях.

Сколько места нужно для размещения ИТП?

Для жилого дома на 100–150 квартир достаточно помещения 15–25 м². Высота потолков — минимум 2,2 м. Обязательны: вентиляция, освещение, канализационный трап, доступ для обслуживания. Температура в помещении ИТП должна быть +5...+35°C.

Какая экономия от установки ИТП?

Экономия составляет 15–30% от платежей за отопление. Для типового дома на 150 квартир это 800–1200 тыс. руб/год. Срок окупаемости ИТП — 2,5–4 года. За 10 лет эксплуатации экономия достигает 6–10 млн рублей.

Можно ли установить ИТП в старом доме?

Да, но нужна реконструкция системы отопления. Требуется: подходящее помещение в подвале, замена стояков на горизонтальную разводку, установка балансировочных клапанов. Стоимость реконструкции — 1,5–3 млн руб для дома на 100 квартир.

Кто обслуживает ИТП — УК или специализированная организация?

Обслуживание ИТП требует специальных знаний и лицензий. Рекомендуется заключать договор со специализированной организацией, имеющей допуски СРО. УК может выполнять только визуальный контроль и мелкий ремонт.

Как часто нужно промывать теплообменники в ИТП?

Периодичность зависит от качества сетевой воды. При жёсткости до 7 мг-экв/л — раз в год, при 7–12 мг-экв/л — 2 раза в год, свыше 12 — каждые 3–4 месяца. Признак загрязнения — рост потерь давления в 1,5–2 раза.

Какое давление должно быть в системе ИТП?

В подающем трубопроводе: 0,6–1,6 МПа (6–16 бар). В системе отопления: 0,2–0,6 МПа (2–6 бар). В системе ГВС: 0,3–0,6 МПа (3–6 бар). Перепад давления на теплообменнике не должен превышать 0,1–0,15 МПа.

Что делать, если в ИТП часто срабатывает аварийная сигнализация?

Частые аварийные сигналы указывают на проблемы: засорение фильтров, неисправность датчиков, превышение параметров сетевой воды. Нужна диагностика специалистом. Самые частые причины — загрязнение грязевиков (70% случаев) и износ прокладок (20%).

Можно ли подключить к ИТП систему тёплого пола?

Да, для тёплого пола нужен отдельный низкотемпературный контур с температурой 35–45°C. Устанавливается дополнительный смесительный узел с трёхходовым клапаном и отдельным циркуляционным насосом. Стоимость дооборудования — 150–300 тыс. руб.

Какой срок службы у оборудования ИТП?

Теплообменники — 15–20 лет, насосы — 8–12 лет, автоматика — 10–15 лет, запорная арматура — 20–25 лет. Прокладки теплообменников требуют замены каждые 3–5 лет. При качественном обслуживании ИТП работает 20–25 лет без капитального ремонта.

Заключение

Принцип теплового пункта строится на передаче тепла от магистрального теплоносителя к локальной системе отопления и ГВС через теплообменник, с последующим распределением к конечным потребителям. Насосы, датчики давления и температуры, запорная арматура и другие компоненты обеспечивают стабильность, безопасность и точность регулировки параметров теплоносителя.

ИТП особенно актуален в условиях протяжённых тепловых сетей, когда важно поддерживать одинаковую температуру и давление для всех объектов. Правильно спроектированный и установленный тепловой пункт позволяет экономить ресурсы, минимизировать потери тепла и повышать комфорт для жителей или работников на объекте. При возникновении вопросов по подбору и монтажу теплового пункта лучше обратиться к профессионалам, которые смогут учесть все особенности объекта и предложить оптимальное решение.
