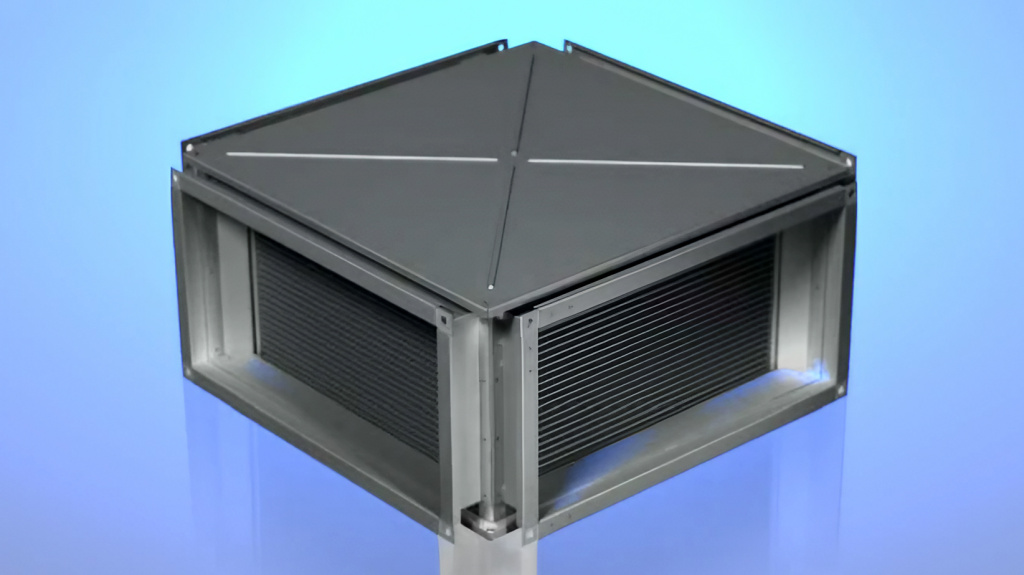

Каким образом увеличить КПД пластинчатого рекуператора

Q: Противоток всегда лучше?

Да, для ΔTlm — почти всегда. Исключения — особые процессы/ограничения по обвязке.

Q: Как быстро оценить эффективность без сложных расчётов?

Снимите tвх/вых по обеим сторонам и расходы. При стабильных расходах рост ΔT ≈ рост Q.

Q: Поможет ли смешанная H/L укладка пластин?

Да, позволяет поднять U, не увеличивая критично Δp. Подбирается расчётом.

Q: Что даёт балансировка по контурам?

Выравнивает загрузку каналов, повышает ΔTlm и снижает шум/вибрацию. Эффект 5–12% к Q типично.

Разбираем, как реально поднять КПД пластинчатого рекуператора: диагностика, промывка, гидравлика, смена пластин и схем потоков — с формулами и короткими примерами.

Нужен быстрый расчёт эффективности и КПД?

Инженер sn22.ru проверит расчёт ΔT_lm, падения давления и предложит мероприятия с окупаемостью.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Диагностика: с чего начать
Формулы КПД: ΔT_lm, U и быстрые примеры
Гидравлика и арматура: что проверить
Пластины и уплотнения: количество, шаг, толщина
Схемы потоков и рост ΔT_lm
Очистка: разборная/безразборная
Области применения и кейсы
Таблицы настроек и быстрых решений
FAQ

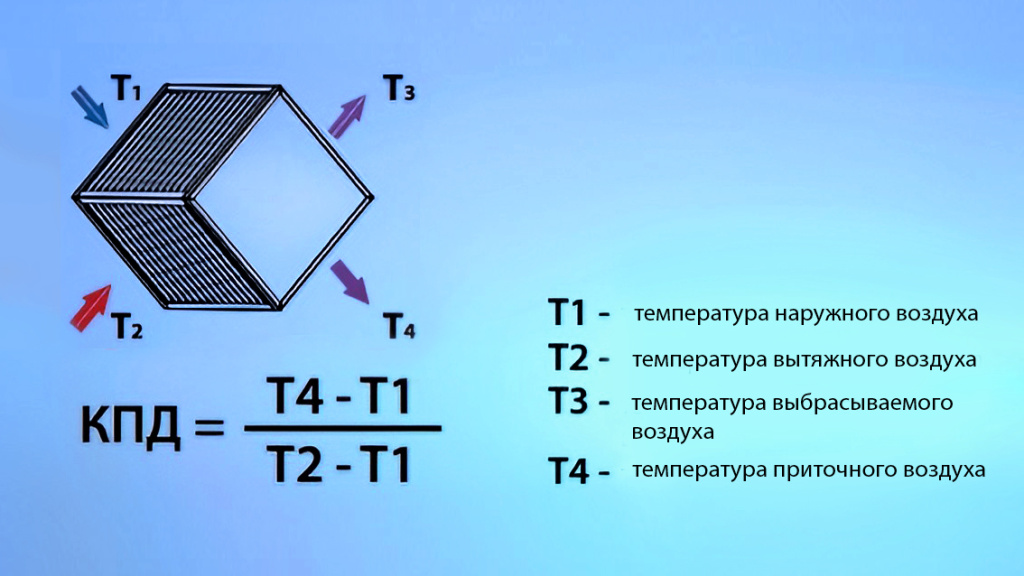

Каким образом увеличить КПД — Пути повышения КПД начинаются с диагностики и расчётов.

1) Диагностика: с чего начать

Задача: понять, где «теряется» КПД — загрязнение, неправильные расходы, закрытая арматура или недостаточная площадь теплообмена.

Осмотр/логирование: температуры на входе/выходе, расходы, перепад давлений, состояние фильтров, положение клапанов.
Фаулинг-фактор (R_f): рост R_f на 0,0002–0,0004 м²·K/Вт часто съедает 10–20% теплопередачи.
Быстрый тест: отключите/обойдите балансировочный клапан на 2–3 минуты и сравните ΔT — рост ΔT укажет на недостаточный расход.

Подсказка: если ΔT на одной стороне близка к нулю, вероятна заилка/засорение каналов или перекрытая арматура.

2) Формулы КПД: ΔT_lm, общий коэффициент U и короткие примеры

Базовые уравнения

Q = U · A · ΔT_lm, где U — Вт/(м²·K), A — м², ΔT_lm — логарифмическая средняя разность температур.

ΔT_lm = (ΔT₁ − ΔT₂)/ln(ΔT₁/ΔT₂)

Q = m · c · ΔT — по стороне расхода (м — кг/с, c — кДж/(кг·K)).

Микро-пример

Горячий 60→40 °C, холодный 20→35 °C. Тогда ΔT₁=60−35=25 K; ΔT₂=40−20=20 K.

ΔT_lm ≈ (25−20)/ln(25/20) ≈ 22,4 K. При U=2200 Вт/(м²·K) и A=6 м²: Q≈ 2200·6·22,4 ≈ 296 кВт.

Если повысить U на 10% (после промывки) → Q вырастет примерно на 10%.

3) Гидравлика и арматура: что проверить

Клапаны и балансировка. Полузакрытые дроссели создают лишние потери напора и снижают Re → хуже турбулизация и U.

Поддерживайте диапазон скоростей в портах 1,5–3,0 м/с (вода) — компромисс между теплопередачей и Δp.
Удалите воздушные пробки, проверьте направления стрелками на корпусе, откорректируйте положения приводов.

Специальные теплоносители. Использование жидкостей с выше теплопроводностью повышает U, но проверьте совместимость с AISI 304/316 и эластомерами (EPDM/NBR/FKM) и оцените экономику.

4) Пластины и уплотнения: количество, шаг, толщина

Количество пластин: добавление +10–20% площади A часто даёт +8–15% Q при тех же Δp.
Рисунок гофры: «острый» угол = выше U, но больше Δp; «тупой» — наоборот. Часто применяют комбинированные H/L пучки.
Толщина: уменьшение на 0,1 мм добавляет условно ≈+500…600 Вт/(м²·K) к U (зависит от симметрии), но падает прочность и допустимое давление.
Уплотнения: подберите EPDM (-10…+150 °C, вода/ГВС), NBR (масла), FKM/Viton (до +180…+200 °C, химия).

5) Схемы потоков и рост ΔT_lm

Почти всегда противоток даёт больший ΔT_lm, чем прямоток/параллельный. При реконфигурации патрубков и перегородок добиваются «почти противотока» даже в компактных установках.

Лайфхак: проверьте, не перепутаны ли «вход/выход» на одной из сторон. Простая перестановка шлангов порой даёт +10–20% ΔT_lm.

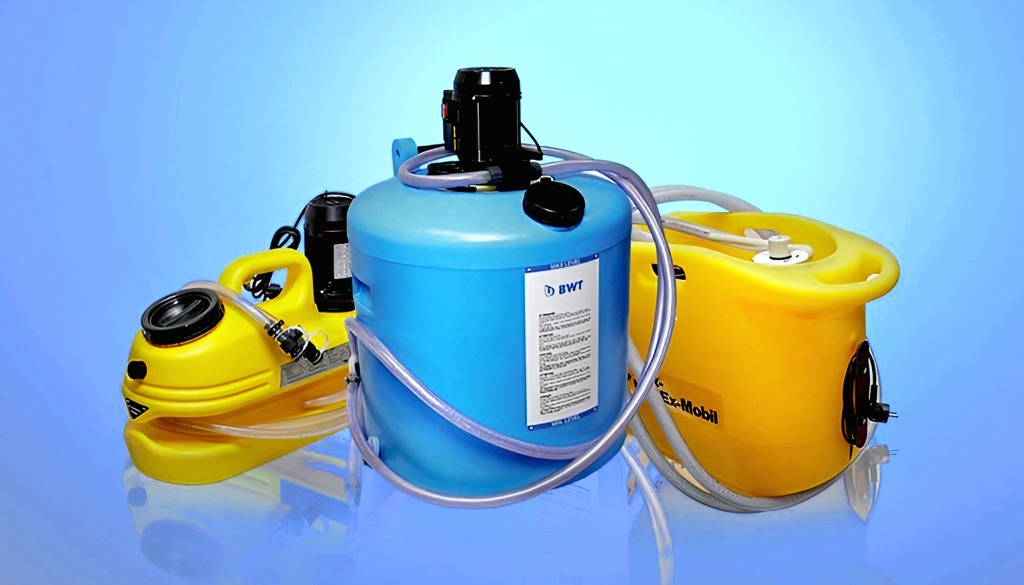

Как почистить пластинчатый теплообменник — Безразборная промывка возвращает U к паспортным значениям.
