Кожухотрубный охладитель: чек-лист ТЗ на подбор + шаблон .doc/.xlsx

Сохраняйте время: готовый чек-лист и шаблоны для Word и Excel. Заполняете — отправляете инженеру — получаете расчёт и ТКП.

Видео: Кожухотрубный охладитель: чек-лист ТЗ на подбор

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен подбор под ваш проект?

Скачайте шаблон, заполните ключевые поля и отправьте нам — проверим и предложим решение.

Скачать шаблоны Перейти в каталог

Работаем по РФ и Казахстану. Поможем с материалами, гидравликой и ТЭО.

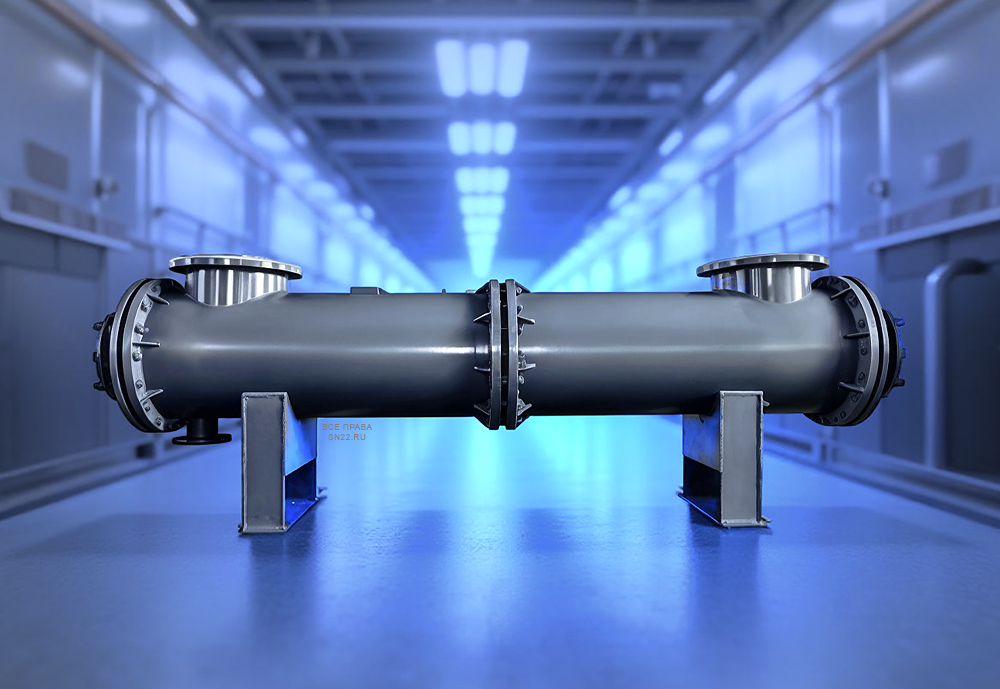

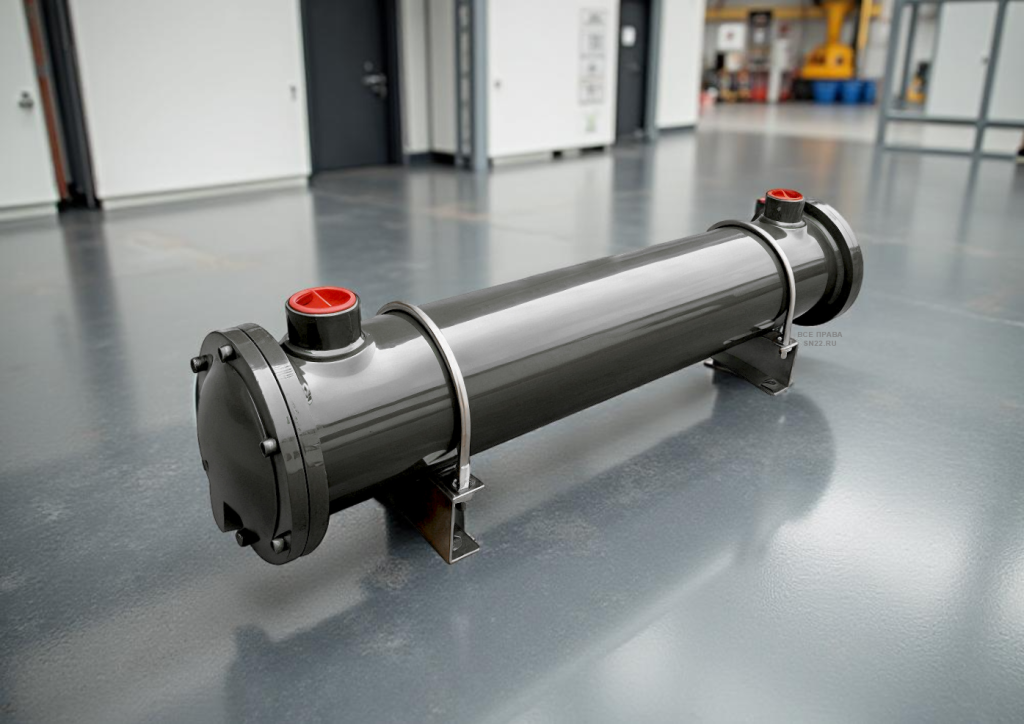

Кожухотрубный охладитель: чек-лист ТЗ на подбор — Общий вид кожухотрубного охладителя.

Содержание:

Скачать шаблоны (.DOC + .XLS/CSV)
Чек-лист параметров (быстрый обзор)
Как подготовить ТЗ (пошагово)
Типовые ошибки в ТЗ
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Скачать шаблоны ТЗ (.DOC и Excel)

Форматы: Word-совместимый .DOC и Excel-совместимый .XLS (плюс CSV). Откройте в Excel и «Сохранить как… .xlsx», если нужен именно .xlsx.

Чек-лист параметров (быстрый обзор)

Блок	Что указать	Подсказки
Проект и контакты	Объект, отрасль, регион, контакт	Напр.: ТЭЦ/ГРЭС, компрессорные, ГПА, гидростанции
Потоки (горячий/холодный)	Среды; T_in/T_out; P (раб/исп); расход	Для масел — вязкость при рабочих T
Качество воды	Cl⁻, жёсткость/накипь, биообрастание	Материалы: 304/316L, CuNi 90/10, Ti — в зависимости от Cl⁻/T
Гидравлика	Допустимые Δp на стороне трубы/кожуха	Вода обычно 0.2–0.7 бар/сторона, масла — по насосам
Компоновка	Гор./верт.; исполнение ХНГ/ХНВ/ХКГ/ХКВ/ХПГ/ХПВ	Вертикаль — естественный дренаж; плавающая головка — сервис
Габариты/подключения	L, D, масса, тип/размер штуцеров и их позиция	Не забудьте про места под сервис
Обвязка/КИП	Байпас/термобайпас, воздухоотводы/дренажи, датчики	T in/out ×2, Δp ×2, расходы ×2
Документы/испытания	Паспорт/РЭ, сертификаты, гидроиспытание	Приёмка — паспортные точки T/Q/Δp
Поставка	Инкотермс, срок, окраска/изоляция	EXW/FCA/DAP; укажите требования к покрытию

Как подготовить ТЗ (пошагово)

Опишите объект и режим: где ставим охладитель, графики работы, ограничения по воде/помещению.
Соберите температуры, расходы и давления по обоим потокам (вход/выход, рабочее/испытательное).
Дайте информацию о воде (Cl⁻, жёсткость, био) и предпочтения по материалам.
Укажите допустимые потери давления и желаемые скорости/ограничения по насосам.

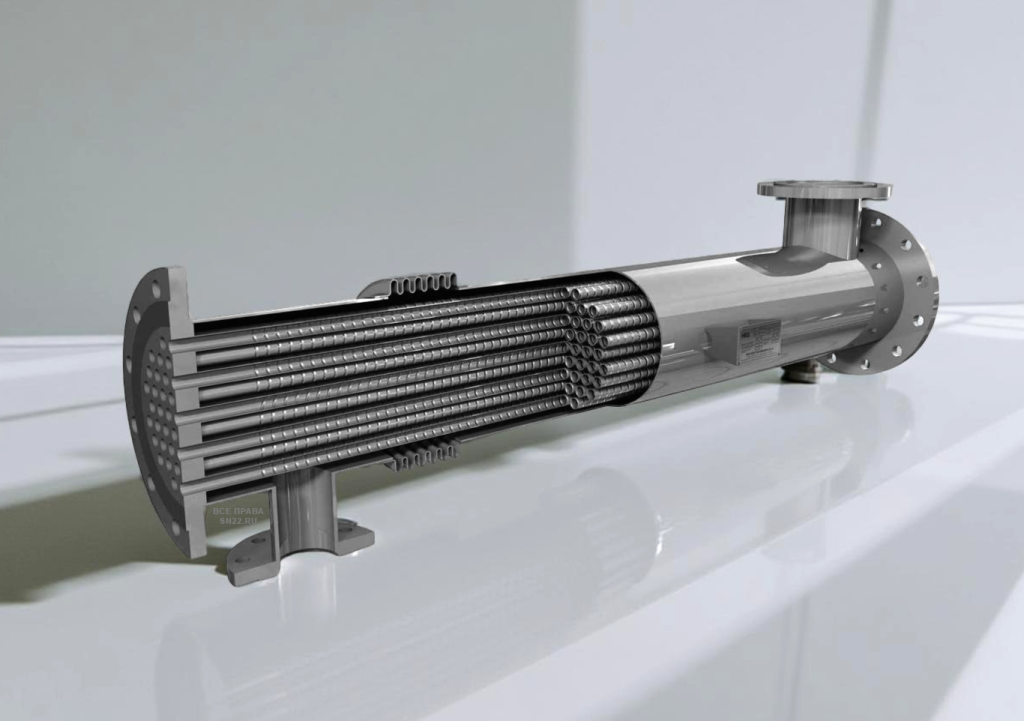

Выберите компоновку: горизонт./вертик., исполнение (фикс. решётки/компенсатор/плавающая головка).
Добавьте габариты, подключение штуцеров и требования к сервису/чистке.
Пропишите КИП, байпасы, воздухоотводы/дренажи и режимы (пуск/зима/лето).
Определите испытания, документы и стандарты (ГОСТ/ТУ/TEMA).
Условия поставки: Инкотермс, сроки, окраска/изоляция.
Проверьте чек-лист, приложите схемы/ПИД и отправьте инженеру.

Типовые ошибки в ТЗ (и как их избежать)

Нет данных по воде (Cl⁻, жёсткость) → риск неправильного материала труб. Решение: приложите анализ/диапазоны.
Занижены/не заданы Δp → завышенные площади и CAPEX. Решение: согласуйте допустимые потери и скорости.
Не учтён холодный пуск масла → скачок Δp и течи. Решение: термобайпас, шаговый пуск.
Нет паспортных точек → сложная приёмка. Решение: заранее согласовать T/Q/Δp для протокола.
Не задана компоновка/габариты → коллизии на площадке. Решение: GA-чертёж и зоны обслуживания.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по ТЗ

Какие минимальные данные нужны, чтобы начать расчёт?

Среды, T_in/T_out по обоим потокам, расход (или мощность), допустимые Δp и требования к материалам.

Если не знаю точные расход и Δp?

Дайте диапазоны и ограничения по насосам/энергии. Мы предложим ориентиры и проверим по гидравлике.

Что критичнее для выбора материала труб?

Хлориды и температура воды/конденсата. До ~200 мг/л — сталь/304; 200–3000 — 316L/CuNi; крайние случаи — титан.

Горизонтальный или вертикальный?

Горизонтальный — сервиснее; вертикальный — экономит площадь и даёт естественный дренаж.

Когда нужна плавающая головка?

При высоких ΔT/терморасширениях, регулярных чистках пучка и жёстких графиках ремонта.

Как зафиксировать паспортные точки?

Согласуйте T/Q/Δp на пуске; внесём их в паспорт/протокол приёмки.

Чем помогает термобайпас на масле?

Защищает от холодного пуска: держит Δp в допустимых пределах до выхода на режим.

Какие допуски по давлению/испытаниям указывать?

Рабочее и испытательное давление по проекту. Обычно испытательное 1.3× рабочего (уточняем в ТЗ).

Можно ли ориентироваться на LMTD/NTU без точных свойств?

Да, для первичного скрининга. Для финализации нужен уточнённый состав/свойства сред.

Поможете заполнить шаблон?

Да. Пришлите, что есть — зададим вопросы, закроем пробелы и соберём расчёт.
