Можно ли комбинировать материалы труб и кожуха?

Да, но необходимо учитывать гальванические пары и применять изолирующие прокладки/втулки, чтобы исключить коррозию на сопряжении металлов.

Подходят ли медные сплавы для масел?

Часто их избегают из-за взаимодействия с присадками. Для воды, особенно морской, сплав CuNi 90/10 — одно из лучших решений.

Как снизить коррозию под отложениями (fouling)?

Обеспечить фильтрацию, поддерживать корректные скорости потока, применять регламенты промывок и выбирать материал по среде и хлоридам.

Зачем нужны L-марки (304L/316L)?

Низкое содержание углерода уменьшает риск межкристаллитной коррозии при сварке; важно соблюдать технологию сварки и термообработку.

Какие прокладки и уплотнения выбирать?

Для воды и рассолов — EPDM/FKM; для масел — NBR/FKM. Выбор зависит от температуры и химической совместимости.

Какие скорости безопасны для нержавеек и CuNi?

Для воды обычно 1.0–1.8 м/с в трубах из стали/нерж.; CuNi допускает более высокие скорости (до ~2.5–3.0 м/с) при контроле эрозии и Δp.

Кожухотрубный охладитель: материалы и коррозия

Кожухотрубный охладитель: материалы и коррозия — 20/09Г2С, 304/316L, Ti, CuNi

Выбор материалов — ключ к ресурсу кожухотрубного охладителя. Разбираем, когда уместны сталь 20/09Г2С, нержавейки 304/316L, CuNi (медно-никелевые сплавы) и титан; какие риски коррозии учитывать (хлоридная, щелевая, эрозионная, гальваническая), и как подобрать комплект материалов под воду/рассол/масло/конденсат.

Видео: Кожухотрубный охладитель: материалы и коррозия

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужно подобрать материалы под вашу среду?

Заполните параметры в калькуляторе ниже — получите рекомендации по трубам, кожуху и уплотнениям. Поможем с расчётом и документацией.

Отправить параметры инженеру Перейти в каталог

Работаем по РФ и Казахстану. Сроки и сметы — оперативно.

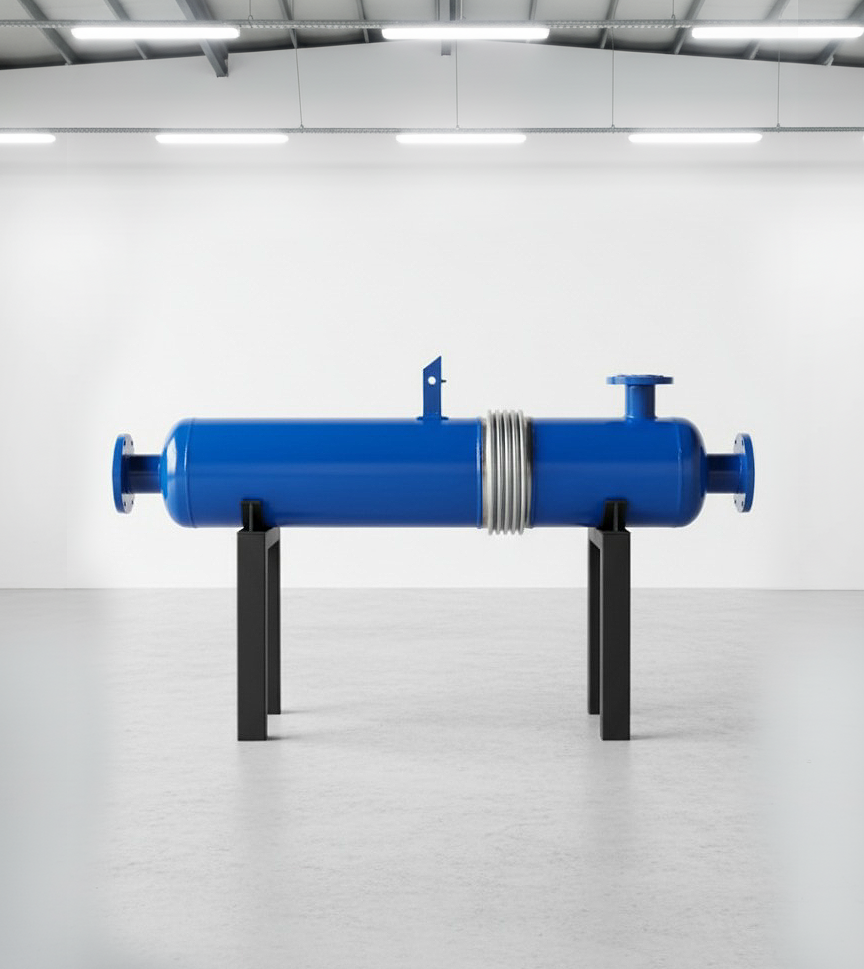

Кожухотрубный охладитель — нержавеющее исполнение — Нержавеющее исполнение — для агрессивных вод и конденсатов.

Схема узлов и материалов кожухотрубного охладителя — Комбинации материалов: трубки, кожух, днища, прокладки.

Содержание:

Карта выбора материалов (коротко)
Материалы: свойства и ограничения
Основные виды коррозии и как их избежать
Калькулятор выбора материалов
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Карта выбора материалов (коротко)

Чистая техвода / конденсат

Cl⁻ низкие T ≤ 40–50 °C

Трубки: сталь 20/09Г2С или 304.
Кожух: сталь 20/09Г2С.

Вода с хлоридами до ~200 мг/л

Cl⁻ ≤ 200 мг/л T до 60 °C

Трубки: 304/316L.
Кожух: сталь / нерж.

Рассол / морская вода

Cl⁻ 200–3000+ Высокая агрессивность

Трубки: CuNi 90/10 или 316L (умеренно);
при высоких Cl⁻ и T — титан.

Масла / углеводороды

Совместимость Вязкость

Трубки: сталь 20/09Г2С или 304/316L (по T и присадкам).
Медные сплавы — обычно не применяют.

Окончательное решение — по химсоставу/хлоридам/pH, температуре, скоростям и документации проекта.

Материалы: свойства и ограничения

Материал	Где применять	Плюсы	Ограничения
Сталь 20/09Г2С	Чистая техвода, нейтральный конденсат, масла	Доступно, жёсткая конструкция	Коррозия при Cl⁻/аэрации/низком pH; обязательна химподготовка воды
304	Вода с низкими Cl⁻, конденсат	Коррозионная стойкость выше углеродки	Чувствительна к хлоридам/щелевым зонам при T>50–60 °C
316L	Вода с повышенными Cl⁻, рассолы умеренной концентрации	Молибден ↑ стойкость к хлоридам	При высоких Cl⁻+T — риск питтинга/КИГК
CuNi 90/10	Морская вода, рассол	Отличная стойкость в морской воде, антифоул эффект	Не для некоторых масел/аммиака; цена выше стали
Титан Grade 2	Высокие Cl⁻ и/или высокая T, агрессивные среды	Максимальная стойкость, малый вес	Дорого, требовательность к чистоте, гальванические пары учитывать

Основные виды коррозии и как их избежать

Питтинговая/щелевая (Cl⁻): избегать застойных зон, держать скорости ≥1.0–1.5 м/с по воде, выбирать 316L/CuNi/Ti по хлоридам и T.
Межкристаллитная: для нерж. — использовать L-марки, правильная сварка/термообработка.
Эрозионная: не завышать скорости (особенно на поворотах/перегородках), контролировать твердые частицы.
Гальваническая: исключать связки «Ti—углеродка без изоляции», «CuNi—углеродка»; применять изолирующие прокладки/переходы.
Коррозия под отложениями (fouling): фильтрация, регламенты промывок, корректный материал и скорость.

Калькулятор выбора материалов

Среда (горячая сторона) Хлориды, мг/л (для воды/рассола) Температура рабочая, °C Загрязнённость/стойкие отложения Бюджет/стоимость материала

Отправить параметры инженеру

Результат — экспресс-рекомендация. В проекте учитываем химию воды (pH, кислород, железо), скорости, ΔP, документацию (ГОСТ/ТУ) и совместимость пар.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по материалам и коррозии

304 или 316L — что выбрать для воды с хлоридами?

До ~200 мг/л и T до 60 °C — 304/316L; при росте Cl⁻/T лучше 316L, а при морской воде — CuNi или титан.

Когда оправдан титан?

При высоких хлоридах и температуре, когда 316L/CuNi не обеспечивают ресурс. Также при жёстких требованиях по коррозии.

Подойдёт ли сталь 20/09Г2С для конденсата?

Для нейтрального — да, но при аэрации/кислотности лучше нержавеющие стали.

Можно ли смешивать материалы (трубы/кожух)?

Да, но учитывайте гальванические пары — используйте изолирующие прокладки/втулки.

Что с медными сплавами для масла?

Часто избегают из-за взаимодействия с присадками. Для воды/морской воды CuNi — отличное решение.

Как снизить коррозию под отложениями?

Фильтрация, поддержание скоростей, регламенты промывок, правильный выбор материала.

Нужны ли «L»-марки нержавеек?

Да, для снижения риска межкристаллитной коррозии (низкий углерод, корректная сварка).

Какие прокладки выбрать?

NBR/FKM/EPDM — по температуре и среде; для морской воды — EPDM/FKM, для масел — NBR/FKM.

Какие скорости безопасны для нержавеек/CuNi?

Обычно 1.0–1.8 м/с по воде; для CuNi допускают выше. Избегайте локальных ускорений на перегородках.

Поможете выбрать материалы под мои условия?

Да — заполните калькулятор или напишите в чат. Подготовим расчёт и комплект документов.
