Кожухотрубный охладитель: ГОСТ/ТУ, паспорт, испытания и приёмка

Кожухотрубный охладитель: ГОСТ/ТУ, паспорт, испытания и приёмка — чек-лист

Что должно быть в документации, какие испытания проводить и что проверить при приёмке кожухотрубного охладителя. Даем структурированный чек-лист, типовые требования по паспорту/поставке, примеры протоколов и 4 разборных кейса.

Видео: Кожухотрубный охладитель: ГОСТ/ТУ, паспорт, испытания и приёмка — чек-лист

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужно сверить ваш комплект документов и испытаний?

Сформируйте чек-лист ниже или отправьте комплект инженеру — подскажем, чего не хватает.

Отправить комплект инженеру Перейти в каталог

Работаем по РФ и Казахстану. Поможем подготовиться к приёмке на площадке и у производителя.

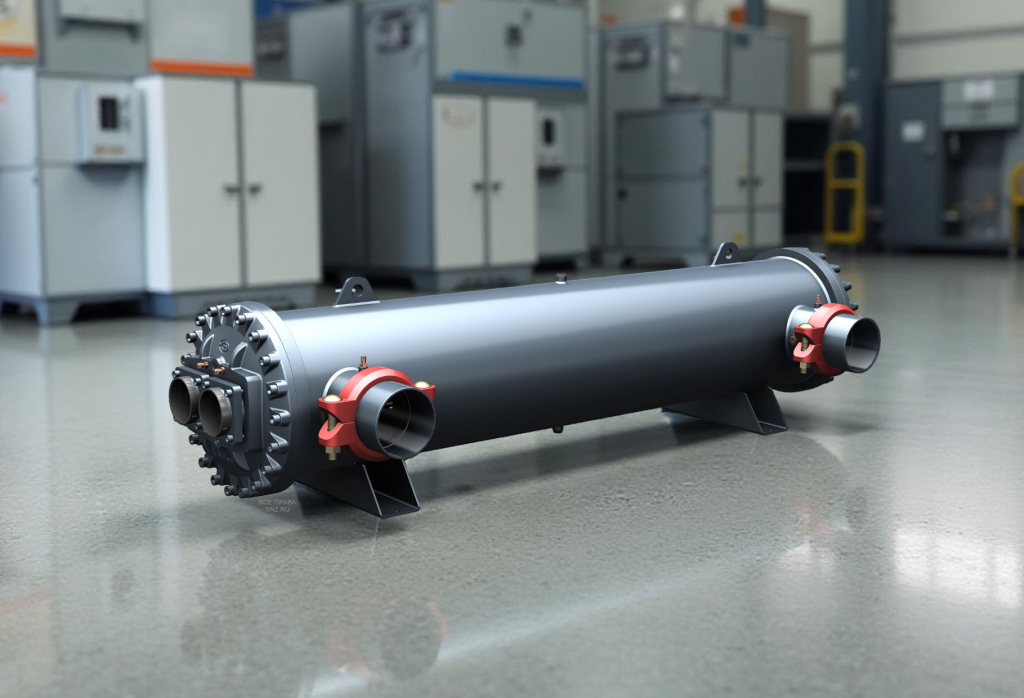

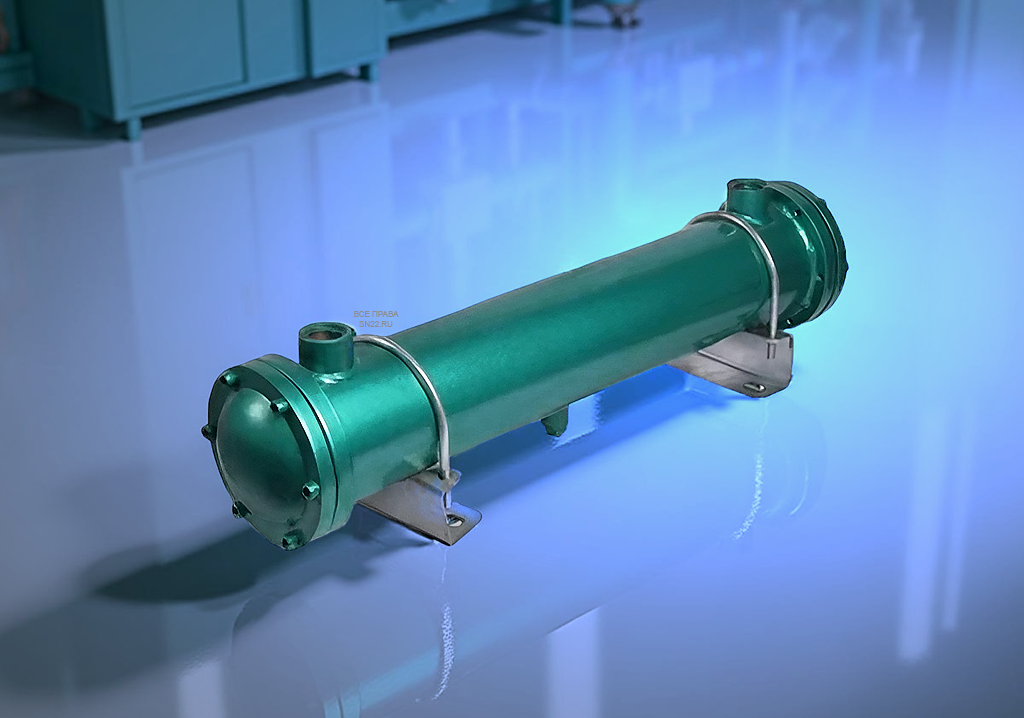

Кожухотрубный охладитель: ГОСТ/ТУ, паспорт, испытания и приёмка — Заводские испытания: маркировка, пломбировка, протоколы.

Испаритель ИК — Узлы контроля: штуцера, камеры, пучок, компенсатор/П-головка.

Содержание:

Документация поставки: что должно быть
Испытания: гидро, плотность, герметичность, НК
Приёмка на заводе/площадке: по шагам
Чек-лист приёмки (виджет)
Примеры (4 кейса 2×2)
Связанные материалы
Каталог (коммерческие разделы)
FAQ — 10 вопросов

Документация поставки: что должно быть

Паспорт изделия с серийным номером, основными параметрами, схемой потоков, перечнем материалов и сроком службы.
Руководство по эксплуатации (пуск/останов, обслуживание, промывки, меры безопасности).
Протоколы испытаний (см. раздел ниже) с подписью ОТК и датой.
Сертификаты материалов основных деталей (трубный пучок, кожух, днища/камеры, фланцы, прокладки).
Чертежи GA/спецификация с фактическими размерами/масса, присоединения, исполнение (…Н/…К/…П, …Г/…В).
Маркировка на табличке и на корпусе (тип, заводской №, год выпуска, масса, условия эксплуатации).
Комплектность: заглушки/пробки, ЗИП, прокладки, крепёж, консервация, упаковка, схема строповки.

Перечень может расширяться проектной документацией/договором: особые материалы, климат/сейсмика, доп. НК и т. п.

Испытания: гидро, плотность, герметичность, НК

Гидравлические испытания кожуха и трубной системы до расчётного испытательного давления (по проекту). Фиксируются давление, время выдержки, отсутствие течей/«пота».
Испытание на герметичность межтрубного пространства/камер (водой/воздухом по проекту) — при необходимости с мылопенной/пузырьковой проверкой.
Проверка прочности/жёсткости узлов (компенсатор, плавающая головка) — внешний осмотр и контроль деформаций после испытаний.
Неразрушающий контроль (НК) сварных швов/узлов согласно проекту: ВИК, УЗК/РГК, ПВК, КК и др. — с протоколами.
Маркировка и пломбировка после испытаний, перенос отметок на паспорт/протокол.

Приёмка на заводе/площадке: по шагам

Визуальный осмотр: целостность футляра, отсутствие вмятин/коррозии, комплектность ЗИП/доков.
Сверка маркировки и паспортных данных, соответствие чертежам GA и договору.
Контроль штуцеров/фланцев: тип/размер/ориентация, плоскостность, наличие заглушек/пробок.
Проверка камер/пучка (без разгерметизации консервации, если оговорено): отсутствие посторонних предметов.
Документы: наличие подписанных протоколов испытаний и НК. При необходимости — повторное испытание на площадке.
Отметка о приёмке в паспорте, фотофиксация и акт приёмки/несоответствий.

Спорные вопросы фиксируются в акте несоответствий. Испытательные давления/методы — строго по проекту/договору.

Чек-лист приёмки (виджет)

Исполнение аппарата Среда на трубной стороне Испытательное давление, бар Климат/установка Особые требования Нужна приёмка на заводе?

Отправить комплект инженеру

Вывод — ориентировочный. Окончательный состав испытаний/НК — по проектной/договорной документации.

Примеры приёмки и испытаний (4 кейса)

Типовые сценарии: что проверяли, какие недочёты нашли и как закрыли замечания.

Кейс 1 · Вода→вода

FAT на заводе + SAT на площадке

Документы: паспорт, протокол гидроиспытаний кожуха/труб, сертификаты материалов.
Проверки: маркировка, ориентация штуцеров, плоскостность фланцев, комплект ЗИП.
Замечания: нет таблички на защитном кожухе — устранено до отгрузки.

Фотофиксация и акт FAT экономят время при SAT.

Кейс 2 · Масло

Повторная проверка герметичности камер

Причина: течь по прокладке после транспортировки.
Действия: замена прокладок, подтяжка по диагонали с моментом, повторная проверка герметичности.
Итог: приёмка закрыта, внесли пункт о повторной протяжке после монтажа.

Транспортировочные шпильки/заглушки должны быть установлены.

Кейс 3 · Рассол/морская вода

Расширенный НК + материалы CuNi

Документы: сертификаты CuNi труб, протоколы ПВК/КК по швам камер.
Проверки: отсутствие гальванических пар, качество изоляции, комплект катодов (если требуется).
Итог: замечаний нет, регламент промывок добавлен в РЭ.

Материалы — критичный пункт при морской воде.

Кейс 4 · Вертикальное исполнение

SAT после монтажа в котельной

Проверки: доступ к дренажам/воздухоотводам, уклоны труб, отсутствие напряжений на штуцерах.
Испытания: гидро по проекту, развоздушивание, контроль Δp и T при номинале.
Итог: подписан акт SAT, введён в эксплуатацию.

Не допускайте «подвисания» трубопроводов на штуцерах аппарата.

Каталог кожухотрубных охладителей

Все охладители Тип ХНГ Тип ХНВ Тип ХКГ Тип ХКВ Охладители дренажа Маслоохладители

Подобрать по параметрам

FAQ — 10 вопросов по ГОСТ/ТУ и приёмке

Что обязательно должно быть в паспорте?

Серийный номер, основные параметры, материалы, схема потоков, срок службы, отметки об испытаниях/приёмке.

Кто подписывает протоколы испытаний?

Представитель производителя (ОТК) и, при FAT, представитель заказчика/контроля качества.

Нужно ли повторять испытания на площадке?

Если так указано в проекте/договоре или есть сомнения после транспортировки/монтажа — да (SAT).

Какие НК применяют чаще всего?

ВИК по всем швам, при необходимости — УЗК/РГК, ПВК, КК и др. согласно проекту.

Как фиксировать приёмку?

Отметка в паспорте, акт приёмки (или несоответствий), фотофиксация, перечень протоколов в приложении.

Что проверять на корпусе?

Маркировку/табличку, состояние покрытия, отсутствие вмятин/коррозии, плоскостность фланцев, целостность заглушек.

Как проверить комплектность?

По спецификации: ЗИП, прокладки, крепёж, документация, упаковка, консервация, схема строповки.

Нужно ли вскрывать консервацию?

Только при согласовании и по инструкции, чтобы не потерять гарантию/защиту.

Как поступить при несоответствиях?

Зафиксировать актом, приложить фото/замечания, согласовать корректирующие действия с производителем.

Поможете проверить комплект документов?

Да — пришлите сканы/фото. Сверим с чек-листом и подготовим список доработок.
