Холодильник кожухотрубный (кожухотрубчатый) типа ХКВ

Q: Какие материалы труб при хлоридах?

CuNi 90/10 или титан, совместимые прокладки; контролируем скорости для снижения отложений/эрозии.

Q: Противоток или прямоток?

Предпочтителен противоток для большего LMTD и компактности; прямоток — по ограничениям обвязки.

Q: Какие типовые Ду у ХКВ?

Трубная сторона — Ду 40–80; кожух — Ду 40–100; уточняется по расходам и допустимым потерям давления.

Q: Как крепить вертикальный аппарат?

Опоры/анкеровка, проверка фундаментной плиты, сервисные зазоры, петли для строповки — по чертежу.

Холодильник кожухотрубный (кожухотрубчатый) типа ХКВ

от 325450

В наличии · срок отгрузки подтвердим за 30 минут

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 321

Описание Характеристики

Охладитель кожухотрубный типа ХКВ — вертикальный с температурным компенсатором на кожухе

Вертикальная компоновка для экономии площади, быстрый дренаж и развоздушивание. Подбираем по Q, ΔT, расходам, допустимым Δp; материалы труб — 304/316L, CuNi 90/10, Ti.

Цена: 325450 ₽

Получить КП Отправить параметры инженеру Спросить у инженера

Ориентировочная стоимость типового исполнения — от 325 450 ₽. Итог зависит от материалов, давления, площади и комплектации.

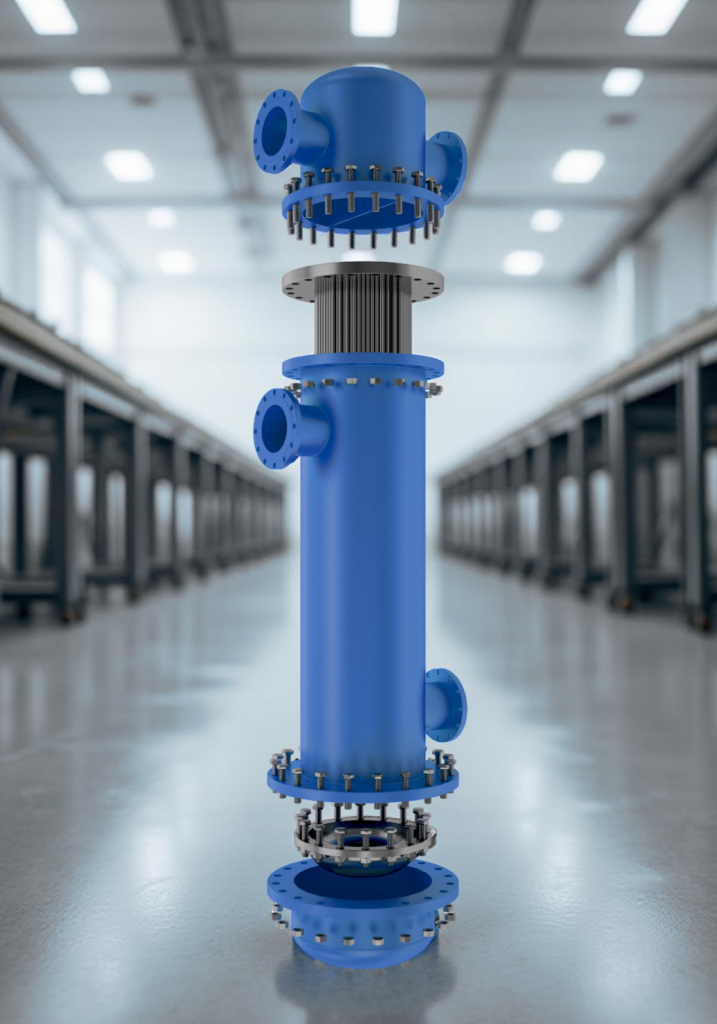

Кожухотрубный охладитель — вертикальное исполнение — Вертикальная ориентация: меньше площадь, проще дренаж.

Схема узлов и потоков — Упрощённая схема потоков и сервисных точек.

Содержание:

Маркировка и назначение
Материалы, присоединения, габариты
Мини-калькулятор расхода воды
Где применяют
Логистика и доставка
Отзывы и рейтинг
Похожие материалы
FAQ — 10 вопросов

Маркировка и назначение

Символ	Расшифровка	Комментарий
«Х»	Холодильник (охладитель)	Кожухотрубчатый теплообменный аппарат
«К»	Компенсатор на кожухе	Компенсирует деформации при больших ΔT
«В»	Вертикальное исполнение	Экономия площади, удобный дренаж и развоздушивание

Когда выбирать ХКВ: нужен вертикальный аппарат с компенсацией температурных деформаций (термоциклы/большая ΔT), компактная площадь основания.
Альтернативы: ХНВ — без компенсатора (дешевле, но менее устойчив к ΔT); ХПВ — с плавающей головкой (максимальная компенсация деформаций).

Материалы, присоединения, габариты (ориентиры)

Элемент	База	Альтернативы	Когда выбирать
Трубки	AISI 304/316L	CuNi 90/10; Ti	CuNi/Ti — морская/солоноватая вода, хлориды
Кожух	AISI 304	AISI 316L	316L — при агрессивной химии/хлоридах
Решётки	304/316L	—	Матч к трубкам/средам
Прокладки	EPDM/NBR	FKM	По температуре/совместимости

Позиция	Назначение	Типовой диапазон	Примечание
Т1/Т2	Вход/выход по трубам	Ду 40–80	Фланец/муфта по ТУ
К1/К2	Вход/выход по кожуху	Ду 40–100	Предпочтительно противоток
В/Д	Воздухоотвод/дренаж	Ду 15–25	Сервис пуска/обслуживания

Параметр	Ориентир	Комментарий
Диаметр кожуха D_н	159 / 219 / 273 / 325 / 377 / 426 мм	От площади пучка и скоростей
Высота аппарата	1.2 – 6.8 м	С учётом опор/оголовников
Длина пучка L	1000 – 6000 мм	Ступени по ряду
Масса (без среды)	0.3 – 3.1 т	Зависит от D, L, материалов, давления

Точные значения фиксируем расчётом и чертежом в составе КП/паспорта.

Мини-калькулятор расхода воды (прикидка)

Параметр	Значение	Подсказка
Мощность, Q	кВт	Тепло, которое отводим
ΔT воды	°C	Либо задайте t_in/out
t_in воды	°C	Опционально
t_out воды	°C	Уточнит ΔT
Расход продукта	т/ч	Опционально

Обсудить с инженером

Оценочный расчёт; финальные Ду/габариты — по теплогидравлическому расчёту и допускам по Δp.

Где применяют ХКВ

Охлаждение технологических жидкостей и газов при дефиците площадки (вертикальная установка)
Системы с выраженными термоциклами/большой ΔT между кожухом и трубами
Среды с хлоридами — CuNi 90/10 или Ti на трубной стороне

Логистика и доставка

Россия Казахстан Авто / ЖД Экспорт ЕАЭС Упаковка под перегрузки

География

Поставка по РФ: Москва, СПб, Екатеринбург, Новосибирск, Казань и др.
Казахстан: Алматы, Астана, Караганда, Шымкент, Актобе.

Работаем с крупнейшими ТК; поможем выбрать оптимальный маршрут.

Сроки

Изготовление типового — от 7–14 рабочих дней (ориентир).
Доставка по РФ/КЗ — согласно маршруту ТК (обычно 2–7 дней по РФ).

Точные сроки подтверждаем в КП под ваш адрес и комплектность.

Упаковка

Деревянная обрешётка, стретч/стреппинг, маркировка сторон.
Консервация штуцеров, заглушки, антикоррозионная защита.

Подготовка под кран/погрузчик, схема строповки в паспорте.

Документы

Паспорт, протокол гидроиспытаний, ИЛ/сертификаты при необходимости.
Экспортный комплект для ЕАЭС, упаковочные листы.

Документы вкладываем в транспортный пакет и дублируем электронно.

Оплата и условия

НДС/без НДС, безналичный расчёт.
Инкотермс: EXW / FCA / CPT / DAP — по согласованию.

Страхование груза — по запросу, включим в КП.

Приёмка и гарантия

Входной контроль ТК/склада, фотофиксация упаковки.
Гарантия производителя при соблюдении условий монтажа/эксплуатации.

При необходимости организуем шеф-монтаж/ПНР.

Согласовать доставку Задать вопрос в чате

Отзывы и рейтинг

Средняя оценка: 4.9/5 (на основе 19 отзывов)

★★★★★

22.05.2025

Вертикальный ХКВ под охлаждение оборотной воды. Согласовали высоту/опоры и точки воздухоотвода. По материалам — 316L/EPDM. Документация без вопросов.

Автор: ООО «ТехПроект»

★★★★★

14.08.2025

Среда с хлоридами — выбрали трубки CuNi 90/10. Подобрали присоединения по Δp и скоростям, учли стеснённую площадку.

Автор: АО «Эко-Хим»

FAQ — 10 вопросов по ХКВ

Что означает маркировка ХКВ?

«Х» — холодильник; «К» — компенсатор на кожухе; «В» — вертикальное исполнение.

Когда ХКВ лучше, чем ХНВ или ХПВ?

Когда нужны вертикальная компоновка и компенсация деформаций при больших ΔT/термоциклах. ХНВ — бюджетнее, без компенсации; ХПВ — максимально компенсирует (плавающая головка).

Какие материалы труб при хлоридах?

CuNi 90/10 или Ti, с совместимыми прокладками; контролируем скорости для снижения отложений/эрозии.

Противоток или прямоток?

Предпочтителен противоток — больший LMTD/компактность; прямоток — когда ограничена обвязка.

Какие типовые Ду у ХКВ?

Трубная сторона — Ду 40–80; кожух — Ду 40–100 (уточняем по расходам/Δp).

Как крепить вертикальный аппарат?

Опоры/анкеровка, проверка фундаментной плиты, зазоры обслуживания, петли для строповки — согласно чертежу.

Как обслуживать/промывать?

Промывочные штуцера, совместимые реагенты; воздухоотвод сверху, дренаж снизу; регламент по материалам/отложениям.

Сроки изготовления/поставки?

Типовые — ориентир 7–14 р.д.; далее логистика по РФ/КЗ авто/жд.

Адаптация под стандарты площадки?

Да, согласуем фланцы/материалы/давления/испытания и маркировку в документации.

Какая цена?

Ориентир — от 325 450 ₽; итог зависит от материалов, давления, площади и комплектации.
