«ЭТРА» — российский производитель теплообменников и блочных ИТП с собственным производством в Нижегородской области. В статье разбираем линейку оборудования, принципы подбора, формулы расчёта и частые ошибки при выборе. Нужен точный расчёт под ваши параметры? Получите КП за 15–60 минут.

Подберём теплообменник ЭТРА под ваши параметры

Пришлите температуры, расходы и ограничения по давлению — выдадим расчёт с ценой и сроком изготовления.

Позвонить 8 (804) 333-71-04 Получить смету Подобрать теплообменник Подобрать прокладки и пластины

ООО «АТУ» • Работаем по РФ и ЕАЭС • Ответ в течение 15–60 минут.

Пластинчатые разборные ТО Паяные теплообменники Пластины и уплотнения Кожухотрубные теплообменники

Содержание:

Коротко о главном
Что производит ЭТРА
Принцип работы пластинчатых ТО
Типы теплообменников и применение
Формулы расчёта: Q, LMTD, ΔP
Примеры расчётов и кейсы
Чек-лист для подбора
Нормативные документы
Типичные ошибки при выборе
Эксплуатация и сервис
FAQ

Коротко о главном

Линейка ЭТРА

Пластинчатые разборные, полусварные, сварные
Кожухопластинчатые теплообменники
Паяные компактные серии
Блочные ИТП и ЦТП под ключ
Регулирующая арматура и насосы

Ключевые параметры

Давления: 1,0 / 1,6 / 2,5 МПа
Материалы: AISI 304/316L, титан
Уплотнения: EPDM/NBR/FKM
Сертификаты: ISO 9001, ТР ТС, РОСАТОМ
Производство: г. Бор, Нижегородская область

Важно: Отправьте исходные данные (температуры, расходы, ограничения по ΔP) — за 15–60 минут подготовим расчёт с ценой и сроком изготовления.

Что производит «ЭТРА»

Компания «ЭТРА» специализируется на производстве теплообменного оборудования с собственными конструкторским бюро и производственными мощностями. Основное производство расположено в г. Бор Нижегородской области.

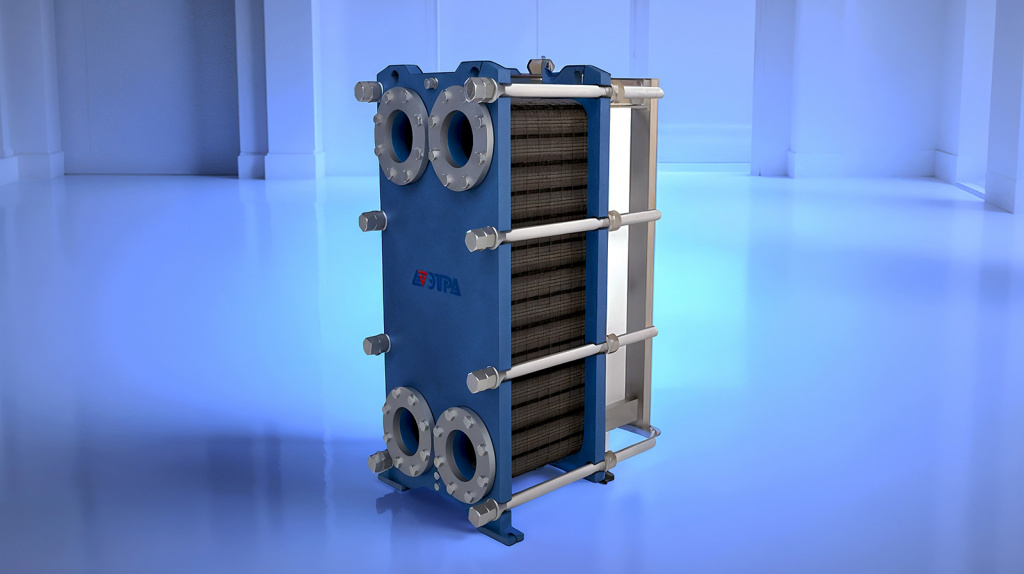

Производство ЭТРА: теплообменники и ИТП, г. Бор — Производственные мощности ЭТРА в г. Бор: собственная разработка и изготовление теплообменников

Линейка включает пластинчатые теплообменники всех типов (разборные, полусварные, сварные), кожухопластинчатые аппараты, паяные компактные серии, а также готовые блочные ИТП и ЦТП с автоматикой. Дополнительно производят регулирующую арматуру, насосы и предоставляют сервисные услуги.

Принцип работы пластинчатого теплообменника

Пластинчатый теплообменник состоит из пакета гофрированных пластин, зажатых между неподвижной и подвижной плитами. Уплотнения создают герметичные каналы, по которым движутся теплоносители.

Преимущества конструкции

Высокий коэффициент теплопередачи за счёт турбулентного потока
Компактность — в 3-5 раз меньше кожухотрубных
Возможность изменения площади теплообмена
Простота обслуживания и очистки

Схемы движения потоков

Противоток — максимальная эффективность
Прямоток — для специальных задач
Смешанный ток — компромиссное решение
Многоходовые схемы — для больших расходов

Типы теплообменников ЭТРА и области применения

Тип теплообменника	Ключевые особенности	Области применения	Материалы
Разборный пластинчатый	Полная разборка, замена пластин, гибкая настройка площади	Отопление, ГВС, вентиляция, технологические контуры	Пластины: AISI 304/316L, титан Уплотнения: EPDM/NBR/FKM
Полусварной	Один контур сварной, второй — с уплотнениями	Агрессивные среды, холодильные установки, испарители	316L, титан, специальные сплавы
Сварной	Полностью сварная конструкция, высокие T и P	Нефтехимия, энергетика, высокотемпературные процессы	Нержавеющие стали, титан, сплавы
Кожухопластинчатый	Пластины в кожухе, компромисс между ПТО и КТР	Загрязнённые среды, высокие вибрации	Нержавеющие стали, специальные сплавы
Паяный	Компактный, безрамный, медная или никелевая пайка	Чиллеры, тепловые насосы, малые ИТП	AISI 316L + пайка Cu/Ni

Формулы расчёта теплообменников

Основные расчётные формулы

Тепловая нагрузка

Q = 1,163 × G × ΔT

где:

Q — тепловая мощность, кВт
G — массовый расход, т/ч
ΔT — разность температур, °C
1,163 — коэффициент для воды

Среднелогарифмический напор

ΔTlm = (ΔT₁ - ΔT₂) / ln(ΔT₁/ΔT₂)

где:

ΔT₁ — большая разность температур
ΔT₂ — меньшая разность температур
ln — натуральный логарифм

Пример расчёта для ИТП ГВС

Исходные данные: нагрев воды с 5°C до 60°C, тепловая нагрузка 500 кВт

Расчёт расхода: G = Q / (1,163 × ΔT) = 500 / (1,163 × 55) = 7,8 т/ч

Результат: требуется теплообменник площадью около 25-30 м² при температуре греющей воды 95/70°C

Практические примеры и кейсы

Кейс 1: ИТП для жилого дома

Исходные данные

Отопление: 800 кВт, 95/70°C → 70/50°C
ГВС: 400 кВт, 95/70°C → 5/60°C
Допустимое ΔP ≤ 60 кПа
Присоединения: DN 150 / DN 100

Решение

2 разборных ПТО серии М15
Пластины AISI 316L, уплотнения EPDM
Площади: 45 м² (отопление) + 25 м² (ГВС)
Ряд давления 1,6 МПа

Кейс 2: Охлаждение технологического масла

Задача: Охладить масло И-20А с 80°C до 40°C, нагрузка 300 кВт, охлаждающая вода 25/35°C.
Особенности: Высокая вязкость масла требует увеличенного шага каналов и «мягкого» рисунка пластин. Рекомендуем полусварной ПТО с масляным контуром без уплотнений.

Чек-лист: что нужно для точного подбора

Обязательные параметры

✅ Назначение (отопление/ГВС/технология)
✅ Температуры на входе и выходе по обоим контурам
✅ Расходы теплоносителей (т/ч или м³/ч)
✅ Ограничения по потерям давления (кПа)
✅ Рабочие давления и температуры

Дополнительная информация

✅ Тип и свойства теплоносителей
✅ Требования к материалам
✅ Габаритные ограничения
✅ Тип присоединений (фланцы/резьба)
✅ Условия эксплуатации (вибрации, агрессивность)

Нормативные документы и стандарты

Документ	Область применения	Ключевые требования
СП 60.13330	Отопление, вентиляция, кондиционирование	Расчёт тепловых нагрузок, выбор оборудования
СП 124.13330	Тепловые сети	Проектирование ИТП и ЦТП
ГОСТ 15122-79	Теплообменные аппараты	Термины, определения, классификация
ТР ТС 010/2011	Безопасность машин и оборудования	Требования безопасности, декларирование
ТР ТС 032/2013	Оборудование под давлением	Расчёт на прочность, испытания

Типичные ошибки при выборе теплообменников

❌ Частые ошибки

Игнорирование ΔP — «душим» насосы, теряем расход
Неверный материал уплотнений — быстрый износ
Слишком жёсткий рисунок пластин на грязных средах
Минимальный запас по площади — деградация при загрязнении
Неучёт коррозионной стойкости материалов

✅ Как избежать

Всегда задавать лимиты по ΔP для каждого контура
Сверять совместимость уплотнений с рабочими средами
Выбирать рисунок пластин под характер загрязнений
Закладывать запас 10-20% по площади теплообмена
Консультироваться с производителем по материалам

Эксплуатация и сервисное обслуживание

Регламентное обслуживание

Ежемесячно

Контроль температур и давлений
Проверка герметичности соединений
Визуальный осмотр корпуса
Контроль затяжки шпилек

Ежегодно

Разборка и осмотр пластин
Замена изношенных уплотнений
Химическая промывка от накипи
Гидравлические испытания

Важно: Используйте только оригинальные запчасти ЭТРА или совместимые аналоги. Неправильные уплотнения могут привести к аварии и смешению сред.

FAQ — ответы на частые вопросы

Какие документы есть у ЭТРА на теплообменники?

ЭТРА имеет сертификат ISO 9001, декларации соответствия ТР ТС 010/2011 и ТР ТС 032/2013, сертификат ИНТЕРГАЗСЕРТ. Для атомной отрасли есть лицензии РОСАТОМ. Актуальные сроки действия документов уточняйте на сайте производителя.

Можно ли заменить теплообменник другой марки на ЭТРА?

Да, подберём эквивалент по присоединениям, габаритам и тепловым характеристикам. Учтём особенности обвязки и ограничения по месту установки. Обычно замена возможна без переделки трубопроводов.

Какие материалы уплотнений выбрать для разных сред?

EPDM — для воды, пара, гликолей до 150°C. NBR — для масел, нефтепродуктов до 120°C. FKM (Viton) — для агрессивных сред, высоких температур до 200°C. При выборе учитываем химсостав среды и рабочую температуру.

Как быстро получить расчёт и коммерческое предложение?

При наличии полных исходных данных (температуры, расходы, ограничения по ΔP) готовим расчёт за 15-60 минут. КП с ценами и сроками — в течение 2-4 часов. Сложные нестандартные задачи могут потребовать 1-2 дня.

Какие ряды давления доступны в линейке ЭТРА?

Стандартные ряды: 1,0 МПа, 1,6 МПа и 2,5 МПа. Конкретный ряд зависит от типоразмера теплообменника и рабочих сред. Для специальных применений возможно изготовление на более высокие давления по согласованию.

Делаете ли промывку и сервисное обслуживание?

Да, предоставляем полный комплекс сервисных услуг: безразборная и разборная промывка, диагностика состояния, замена уплотнений и пластин, гидравлические испытания. Работаем как с оборудованием ЭТРА, так и с другими марками.

Есть ли готовые блочные ИТП в линейке ЭТРА?

Да, ЭТРА производит готовые блочные ИТП и ЦТП различной мощности с автоматикой, насосами, арматурой и шкафами управления. Возможна поставка как стандартных решений, так и изготовление по индивидуальному проекту.

Подходят ли теплообменники ЭТРА для морских применений?

Да, ЭТРА имеет свидетельство типового одобрения Российского морского регистра судоходства. Для морских применений рекомендуем материалы повышенной коррозионной стойкости — титан или специальные нержавеющие стали.

Как оценить риски смешения сред в пластинчатом теплообменнике?

При критичных средах рекомендуем полусварные или сварные конструкции, исключающие контакт сред с уплотнениями. Обязательны гидравлические испытания, контроль герметичности и система мониторинга утечек в процессе эксплуатации.

Какой срок службы у теплообменников ЭТРА?

При правильной эксплуатации и регулярном обслуживании срок службы составляет 15-20 лет. Уплотнения требуют замены каждые 3-5 лет в зависимости от условий работы. Пластины при отсутствии коррозии и эрозии служат весь срок эксплуатации аппарата.
