Чем отличается паяный SPL от разборного?

Паяный компактнее и рассчитан на чистые среды; разборный — для сервисной чистки и грязных сред.

Какие уплотнения применяются?

EPDM/NBR/FKM — выбор по температуре и среде.

Как часто промывать аппарат?

По контролю ΔP/температур; ориентир — от 1 раза за сезон до 1 раза в 2–3 сезона.

Подбираете аналоги пластин/уплотнений?

Да, по модельному ряду или замерам пластины и профилю уплотнения.

Нужны исходные данные для подбора?

Q, вход/выход T, расход, допустимый ΔP, среда, габаритные и сервисные ограничения.

Дадите чертёж до заказа?

Да, предоставим габарит и спецификацию под согласование.

Организуете доставку по РФ/ЕАЭС?

Да, доставка и при необходимости страхование груза.

Есть ли сервис и ЗИП?

Да, регламент обслуживания, реагенты для промывки, уплотнения/пластины со склада.

Главная
Статьи
Теплообменники SPL: линейка, подбор и применение

Нужен быстрый подбор? Спросите инженера в чате

Инженер на связи 24/7. Напишите задачу — отвечаем обычно за ~1 минуту.

Теплообменники SPL: линейка, подбор и применение

Q: Когда нужна двойная стенка?

В санитарных системах ГВС и пищевой промышленности — для исключения смешения при повреждении.

Q: Есть решения для гликолей/чиллеров?

Да, подбираем по вязкости/температурам, проверяем скорости и падение давления.

SPL — линейка пластинчатых теплообменников для HVAC/ГВС и индустрии: паяные компактные, разборные сервисопригодные, двойная стенка для санитарных систем и полусварные для сложных сред. Подберём модель по вашим режимам и подготовим КП за 15–60 минут.

Нужен подбор SPL под ваши параметры?

Экспресс-расчёт тепловой/гидравлики, чертёж и КП — за 15–60 минут. Доставка по РФ и ЕАЭС.

Позвонить 8 (804) 333-71-04 Запросить КП Экспресс-расчёт

ООО «АТУ» • Импорт/склад • Ответ в рабочие часы: 15–60 минут.

Паяные пластинчатые Разборные пластинчатые Пластины и уплотнения Средства для промывки

Содержание:

Линейка SPL
Преимущества
Где применяются
Как выбрать — чек-лист
Ориентиры по параметрам
Документы, сервис и логистика
FAQ — 10 вопросов

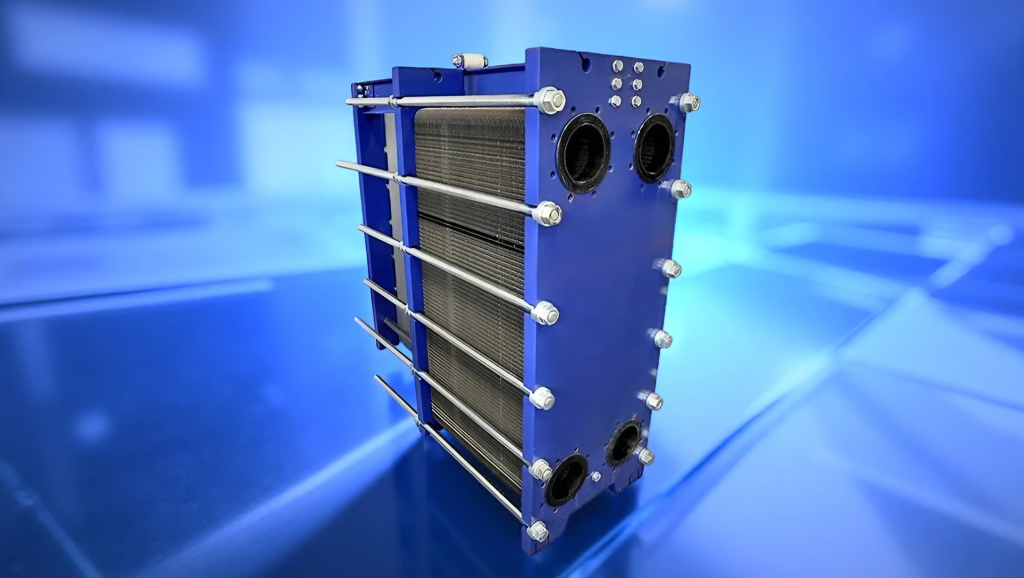

SPL теплообменники — линейка — Паяные и разборные SPL: компактность, высокий коэффициент теплопередачи, сервисопригодность.

Линейка SPL

Паяные пластинчатые SPL — компактные HVAC/чиллеры/ГВС, высокие давления/температуры при чистых средах.
Разборные пластинчатые SPL — удобная механическая чистка, работа с загрязнёнными средами и переменными режимами.
Двойная стенка (Double-Wall) — санитарные системы: исключение смешения при разгерметизации.
Полусварные — для агрессивных/летучих сред (сварные кассеты + уплотнения в каналах).

Преимущества SPL

Инженерная геометрия пластин → высокий U и КПД при компактных габаритах.
Опции по материалам пластин/уплотнений под воду/гликоли/среды.
Широкие допуски по Т/Р, модульное наращивание площади.
Сервис, ЗИП и реагенты для промывки со склада.
Соответствие ISO/CE/локальным нормам — комплект документов к поставке.

Где применяются

ЦТП/ИТП: отопление, ГВС, подпитка и рециркуляция.
HVAC/чиллеры: испарители/конденсаторы, фри-кулинг, гликолевые контуры.
Пищевая/химия/энергетика: технологическое нагревание/охлаждение, утилизация тепла.

Как выбрать — чек-лист

Исходные данные

Нагрузка Q (кВт), температуры вход/выход, расходы, допустимый ΔP.
Среды, их свойства/загрязнение, совместимость материалов.
Ограничения по габаритам/монтажу/сервису, требования к документам.

Рекомендации

Чистые среды/HVAC — паяный; переменные/грязные — разборный.
Санитарные ГВС — двойная стенка; агрессивные — полусварной.
Всегда закладывайте fouling-запас и проверяйте скорости по каналам.

Ориентиры по параметрам*

Исполнение	Температура, °C	Давление, бар	Типовые среды/задачи
Паяный пластинчатый	−10…+200	до ~30	HVAC/чиллеры/ГВС, чистые теплоносители
Разборный пластинчатый	−10…+180	до ~25	Отопление/ГВС, грязные среды, сервисная чистка
Двойная стенка	0…+160	до ~16	Санитарные контуры ГВС, защита от смешения
Полусварной	−20…+200	до ~25	Агрессивные/летучие среды, технологические контуры

* Точные допуски и материалы подтверждаем при подборе под проект/ТУ.

Подбор конкретной модели SPL

Позвонить Отправить исходные данные Реагенты для промывки

Документы, сервис и логистика

Паспорт, РЭ, протоколы испытаний; по запросу — чертежи (PDF/DWG), материалы контактирующих частей.
ЗИП: уплотнения и пластины под выбранную серию.
Сервис и промывка регламентом; отгрузка со склада/под заказ, доставка по РФ и ЕАЭС.

Готовы выдать КП сегодня

8 (804) 333-71-04 Получить смету Заказать расчёт

ООО «АТУ» • sn22.ru

FAQ — 10 вопросов

Чем паяный SPL отличается от разборного?

Паяный — компактнее и рассчитан на чистые среды; разборный — удобен для промывки и работы с загрязнением.

Когда нужна двойная стенка?

В санитарных системах ГВС/пищевке — для исключения смешения при повреждении канала.

Какие уплотнения доступны?

EPDM/NBR/FKM — выбираем по температуре/среде и требованиям проекта.

Как часто промывать теплообменник?

По факту роста ΔP/падения температуры; в среднем от 1 раза за сезон до 1 раза в 2–3 сезона.

Можно ли подобрать аналоги пластин/уплотнений?

Да, подбираем по модели/профилю/размерам; часто есть совместимые позиции со склада.

Какой fouling-запас закладываете?

Зависит от качества теплоносителя и назначения; согласуем в расчётной записке.

Какие данные нужны для подбора?

Q, вход/выход T, расход, допустимый ΔP, среда, ограничения по габаритам/монтажу.

Есть ли решения для гликолей/чиллеров?

Да — подбор по вязкости/температурам, проверяем скорости и падение давления.

Даете ли чертёж до заказа?

Да, предоставим габаритный чертёж и спецификацию под согласование.

Организуете доставку?

Да, по РФ и ЕАЭС, при необходимости — страхование груза.

Экспресс-подбор и КП

Пластинчатые теплообменники нашей сборки

КС-07 (НН-07)	до 100 кВт · ГВС квартиры, малый контур	от 61 000 ₽
КС-14 (НН-14)	100-300 кВт · ГВС дома, отопление	от 88 000 ₽
КС-19 (НН-19)	300-600 кВт · ИТП МКД	от 129 000 ₽
КС-21 (НН-21)	600-1200 кВт · ЦТП, производство	от 225 000 ₽
КС-41 (НН-41)	от 1,5 МВт · крупный контур	от 457 000 ₽

Цена комплектной сборки с рамой, пластинами и уплотнениями EPDM. Число пластин подбирается под нагрузку — итог считает инженер по вашему режиму. Цены актуальны на август 2026; точную стоимость под объект посчитает инженер.
