Кожухотрубные теплообменники ГОСТ: устройство, расчёт и применение

Что регламентирует ГОСТ 15122-79 для кожухотрубных аппаратов, базовая конструкция и схемы потоков, как прикинуть площадь и на что смотреть при проектировании/эксплуатации. В конце — чек-лист данных для запроса КП.

Видео: Кожухотрубные теплообменники ГОСТ: устройство, расчёт и применение

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт/подбор кожухотрубного по ГОСТ?

Сделаем теплогидравлический расчёт, подберём материалы и подготовим КД — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить расчёт/КП Экспресс-подбор теплообменника Каталог кожухотрубных

ООО «АТУ» • Проектирование, изготовление, испытания • Поставка по РФ и ЕАЭС.

Кожухотрубные теплообменники Пластинчатые разборные Паяные ПТО ЗИП: прокладки/пластины

Содержание:

Коротко (TL;DR)
Конструкция кожухотрубного
Что задаёт ГОСТ 15122-79
Расчёт: площадь и напор
Схемы применения
Эксплуатация и контроль качества
Чек-лист для запроса КП
FAQ — 10 вопросов

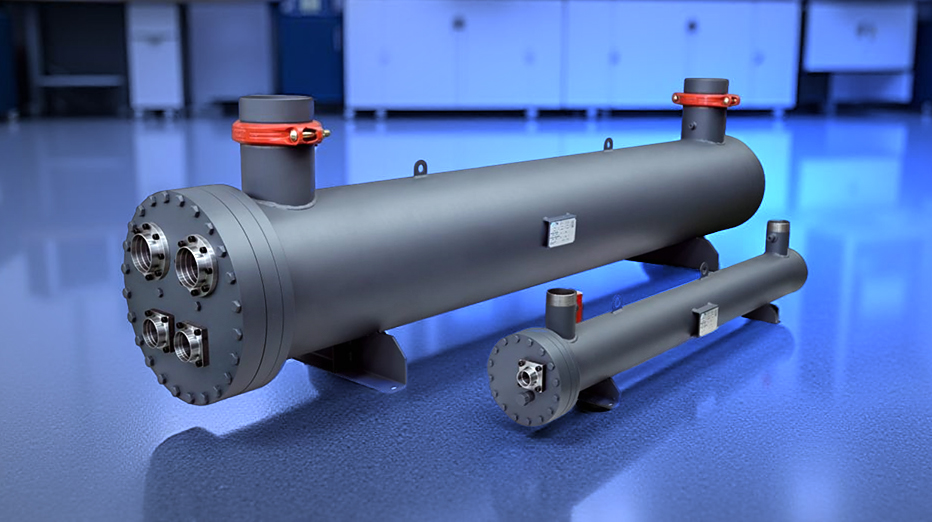

Кожухотрубные теплообменники по ГОСТ — кожух, трубные решётки, перегородки — Пучок труб в цилиндрическом кожухе; распределительные камеры и перегородки задают схему потоков.

Коротко (TL;DR)

ГОСТ 15122-79 описывает термины, общие требования к конструкции/материалам/расчётам и применению кожухотрубных аппаратов.
Ключевые узлы: кожух, трубные решётки, пучок труб (прямые/U-tube), перегородки (бафлы), неподвижная/плавающая головки.
Подбор площади — по Q = U·A·F·ΔT_lm; проверяем ΔP по обеим сторонам и прочность.
Документы: паспорт, РЭ, протоколы НК и гидроиспытаний; соответствие проекту и ТУ заказчика.

Конструкция кожухотрубного

Один теплоноситель движется внутри труб, второй — в межтрубном пространстве. Выбор компоновки зависит от сред, температур и требований к сервису:

U-tube — компенсация терморасширений, компактность; чистка внутренней поверхности труб ограничена.
Плавающая головка — удобная разборка/ревизия пучка при больших аппаратах и ΔT.
Фиксированная решётка — простота/экономичность при умеренных тепловых деформациях.

Что задаёт ГОСТ 15122-79

Блок требований	Суть	Что важно для заказчика
Конструкция	Типы головок, перегородки, проходность; базовые определения и применяемость	Определиться со схемой (U-tube/плавающая/фикс.), кратностью ходов по трубной и межтрубной сторонам
Материалы	Стали/сплавы по рабочим средам и температурам	Задать среду, температуры/давления, требуемый ресурс — выберем марку и корроз. надбавку
Расчёты	Теплотехника (U, ΔT_lm, F), гидравлика (ΔP), прочность	Получите расчётную записку: теплопередача, напоры, проверки по допускаемым значениям
Испытания/НК	Гидроиспытания, НК сварки (VT/PT/UT/RT) по карте контроля	Протоколы испытаний и НК при отгрузке

Важно: конкретные предельные давления/температуры и габариты определяются проектом, серией и материалами. Ориентируйтесь на расчёт и ТЗ.

Расчёт: площадь и напор

Прикидка площади
F = Q / (U · F_corr · ΔT_lm)
Пример (отопление): Q = 250 кВт, U = 350 Вт/(м²·°C), ΔT_lm ≈ 60 °C, F_corr ≈ 1.0 →
F ≈ 250 000 / (350·60) ≈ 11,9 м² → берём 12 м² + запас. ΔT_lm и F_corr уточняются по фактическим температурам и схеме потоков.

Гидравлика
Проверяем ΔP по трубной/межтрубной сторонам: расход ↔ скорость ↔ эрозия/шум, запас по насосу. Загрязнение (fouling) учитываем в U и графике сервиса.

Схемы применения

Противоток — максимальный температурный напор и эффективность.
Прямоток/перекрёстный — когда ограничены габариты/подключения.
Многопроходные схемы — для выравнивания скоростей/теплоотдачи при компактных габаритах.

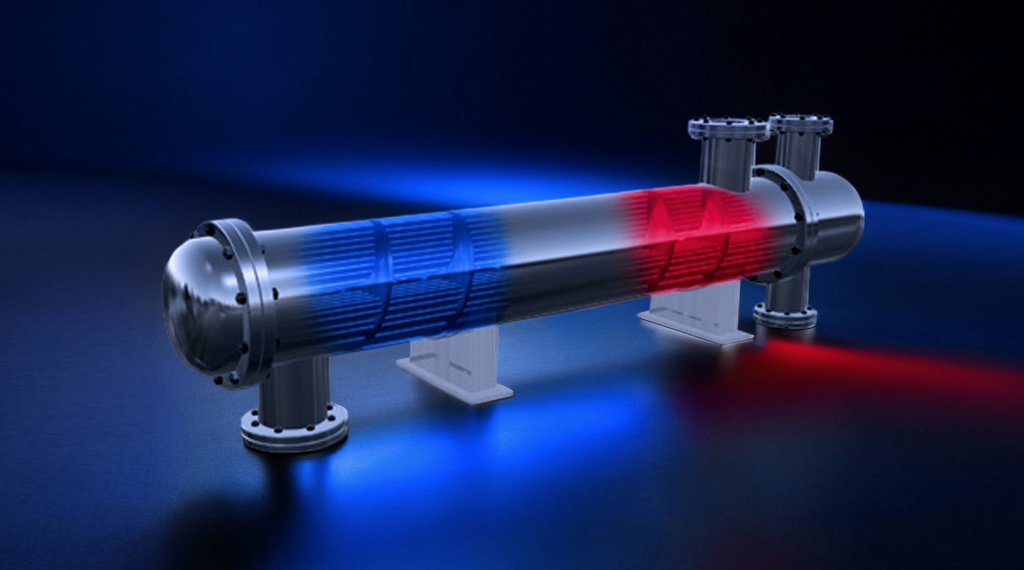

Схемы и области применения кожухотрубных теплообменников — Схему потоков и перегородок выбирают под режимы, скорости и ограничения по ΔP.
