Изготовление кожухотрубных теплообменников: этапы, расчёты и технологии

Разбираем конструктивы (U-tube, плавающая головка, трубная решётка), этапы производства, материалы, расчёт по LMTD/коэффициенту теплопередачи, контроль сварки и испытания. В конце — чек-лист для запроса КП.

Видео: Изготовление кожухотрубных теплообменников

Смотреть на вашей платформе

Смотреть во ВК Смотреть на YouTube Смотреть на RuTube

Плеер загружается по клику (для скорости и приватности). Ссылки открываются в новой вкладке.

Нужен расчёт и изготовление кожухотрубного теплообменника?

Подберём схему, материалы и выдадим смету — ответ за 15–60 минут.

Позвонить 8 (804) 333-71-04 Запросить расчёт/КП Экспресс-подбор теплообменника ЗИП и сервис

ООО «АТУ» • Работаем по РФ и ЕАЭС • Проектирование, производство, шеф-монтаж.

Кожухотрубные теплообменники Расчёт теплообменника Принцип работы кожухотрубного Паяные ПТО

Содержание:

Коротко (TL;DR)
Конструкция и варианты
Этапы производства
Теплотехнический расчёт
Материалы и среды
Контроль качества и испытания
Области применения
Чек-лист для запроса КП
FAQ — 10 вопросов

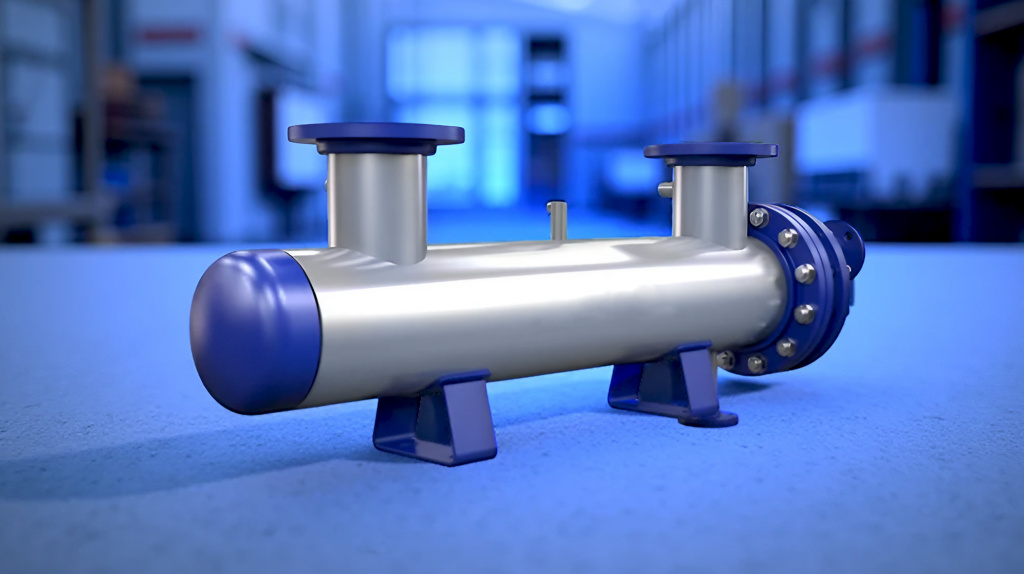

Изготовление кожухотрубных теплообменников — трубные пучки и кожух — Пучок труб в кожухе; компоновка подбирается под режимы и требования к сервису.

Коротко (TL;DR)

Типовые схемы: U-tube, плавающая головка, фиксированная решётка.
Расчёт по LMTD и U с коррекционным фактором F: Q = U·A·F·ΔT_lm.
НК сварки: VT/PT/UT/RT по карте контроля; испытания: гидро/пневмо.
Материалы под среды: углеродистая/нержавеющая сталь, цветные сплавы; учитываем корроз. надбавку и температуру.

Конструкция и варианты

Кожух, трубные решётки, пучок труб, перегородки в кожухе (бафлы), крышки/камеры. Выбор схемы:

U-tube — простой сервис пучка, компенсация тепловых расширений; труднее чистить изнутри.
Плавающая головка — разборка пучка без снятия кожуха, для больших ΔT.
Фиксированная решётка — ниже стоимость, компактнее, но ограниченная компенсация расширений.

Этапы производства

Этап	Содержание	Выходной контроль
Проектирование	Теплогидравлический и прочностной расчёт, 3D/КД	Ревизия ТЗ, расчётные записки
Закупка материалов	Листы/трубы/фланцы по маркам, сертификаты	Входной контроль, трассировка
Изготовление	Решётки (сверловка), сборка/вальцовка/сварка труб	Карта НК: VT/PT, при необходимости UT/RT
Сборка кожуха	Перегородки, плавающая головка/камеры, штуцера	Геометрия, герметичность швов
Испытания	Гидравлические/пневматические, проверка давления	Протоколы испытаний
Отделка	Покрытие/изоляция, маркировка, паспорт	ОТК, фотоотчёт

Теплотехнический расчёт

Q = U · A · F · ΔT_lm — основа подбора площади и схемы перегородок. Здесь F — корректирующий фактор для многопроходных схем.

Величина	Что означает	Ориентиры/заметки
Q	Тепловая нагрузка	Q = m·c·ΔT (по «холодной/горячей» стороне)
U	Коэф. теплопередачи	Зависит от скоростей, свойств сред, отложений
A	Площадь теплообмена	Подбираем числом/длиной/диаметром труб
ΔT_lm	Логарифмический средний напор	Считаем по вход/выход T; учитываем схему потоков
F	Коррекция схемы	Для 1–2, 2–4 проходов и т.п.; 0.75…1.0

Материалы и среды

Группа материалов	Применение	Особенности
Углеродистая сталь (09Г2С и др.)	Вода/теплоносители без высокой коррозионности	Коррозионная надбавка, покрытия
Нержавеющие (12Х18Н10Т и аналоги)	Пищевая/фарма, агрессивные среды	Стоимость выше, хорошая корроз. стойкость
Медь/латунь	Охладители, конденсаторы, морская вода*	*Требует оценки совместимости/эрозии

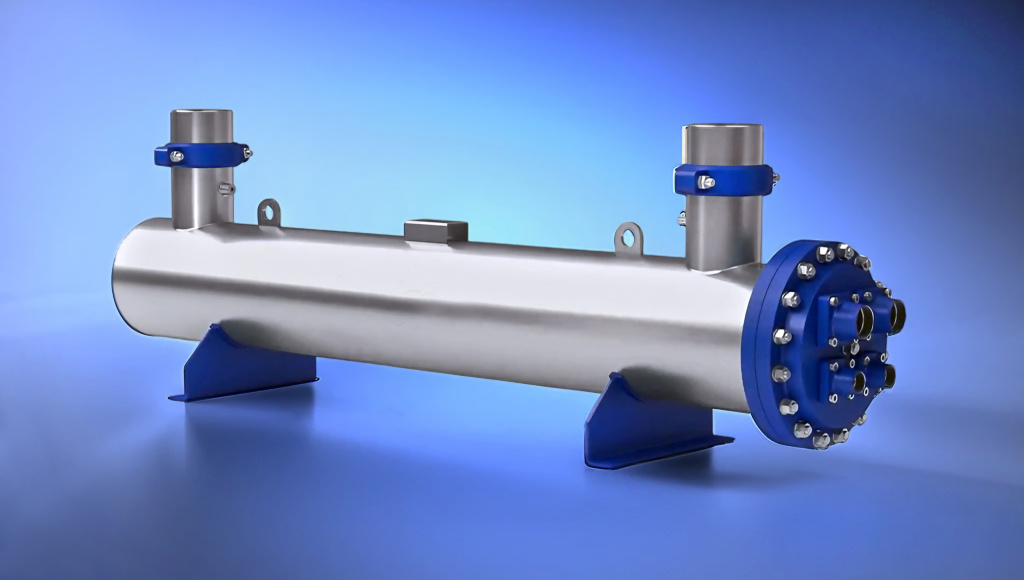

Типы кожухотрубных теплообменников и области применения — Выбор схемы и материалов зависит от температур, давлений и среды.

Контроль качества и испытания

Неразрушающий контроль: визуально-измерительный (VT), капиллярный (PT), ультразвук (UT), рентген (RT) — по карте контроля.
Испытания: гидравлические (прочность/герметичность), при необходимости — пневматические.
Документация: паспорт, протоколы НК/испытаний, сертификаты материалов, руководство по эксплуатации.

Области применения

Энергетика — конденсаторы, охладители, подогреватели.
Нефтехимия — нагрев/охлаждение нефти, газа, растворов.
Пищевая — пастеризация/охлаждение жидких продуктов.

Чек-лист для запроса КП

Среды/расходы/вход-выход температур по обеим сторонам.
Давления/температуры/материалы, ограничения по габаритам.
Предпочтительная схема (U-tube/плавающая/фиксированная), требуемый сервисный доступ.
Требования к НК, покрытию/изоляции, документации.
Условия монтажа/сроки поставки.

Подберём схему и материалы под вашу среду

Позвонить 8 (804) 333-71-04 Получить КП Экспресс-подбор ЗИП и сервис

FAQ — 10 вопросов

Как выбрать между U-tube и плавающей головкой?

U-tube проще и дешевле, хорошо компенсирует расширения; плавающая головка удобнее в обслуживании пучка при больших аппаратах и ΔT.

Можно ли заменить медные трубки на нержавеющие?

Да, но пересчитайте теплопередачу/гидравлику, стоимость и совместимость со средой.

Какие допуски по давлению/температуре возможны?

Зависят от толщин/материалов и стандартов. Уточняется расчётом и прочностной проверкой.

Как учитывать загрязнение (фоул-фактор)?

Заложите добавочное термосопротивление к U по среде и качеству воды/масла.

Нужен ли внутренний осмотр труб?

Да, при капитальном сервисе — эндоскопия/прожиг, измерение толщин.

Какие испытания обязательны?

Гидроиспытания (прочность/герметичность), НК швов по карте. Пневмо — по требованию.

Можно ли ставить кожухотрубный вместо пластинчатого?

Иногда да, если есть ограничения по загрязнению/давлению/температуре. Требуется реподбор.

Как снизить габариты?

Увеличить скорости (в разумных пределах), применить оребрение/эффективную схему перегородок — с проверкой ΔP.

Какой запас по коррозии закладывать?

Зависит от среды/ресурса. Обычно коррозионная надбавка задаётся в ТЗ и подтверждается материалами.

Какие сроки изготовления?

Зависят от материалов и объёма НК. Сообщите режимы/среды — дадим график и КП.
